Last Modified: 9-16-2014

6.6 T

Doc ID: RM000004RRZ01RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY

Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Entire System

SYMPTOM

SUSPECTED AREA

SEE

PAGE

System does not operate at all

(both the blind spot monitor function and rear cross traffic alert

function do not operate)

Proceed to "Power Source

Circuit"

CAN communication system

Proceed to "Main Switch

Circuit"

Blind spot monitor sensor RH

System cannot be turned off

CAN communication system

Proceed to "Main Switch

Circuit"

Blind spot monitor sensor RH

"BSM not available" is displayed on the multi-information display

Check abnormality history

Blind spot monitor sensor RH

Blind spot monitor sensor LH

"Check BSM system" is displayed on the multi-information display

Check abnormality history

Blind spot monitor sensor RH

Blind spot monitor sensor LH

Blind Spot Monitor Function

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Outer rear view mirror indicator RH does

not illuminate

Proceed to "Blind Spot Monitor Beam Axis Confirmation"

Outer rear view mirror sub-assembly RH (blind spot

monitor indicator RH)

Outer rear view mirror assembly RH

Blind spot monitor sensor RH

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Outer rear view mirror indicator LH does

not illuminate

Proceed to "Blind Spot Monitor Beam Axis Confirmation"

Outer rear view mirror sub-assembly LH (blind spot monitor

indicator LH)

Outer rear view mirror assembly LH

Blind spot monitor sensor LH

Outer rear view mirror indicator RH

remains illuminated

Proceed to "Blind Spot Monitor Beam Axis Confirmation"

Blind spot monitor sensor RH

Outer rear view mirror indicator LH

remains illuminated

Proceed to "Blind Spot Monitor Beam Axis Confirmation"

Blind spot monitor sensor LH

Outer rear view mirror indicator RH does

not flash

Proceed to "Turn Signal Light" in Problem Symptoms Table

for the Lighting section

Blind spot monitor sensor RH

Outer rear view mirror indicator LH does

not flash

Proceed to "Turn Signal Light" in Problem Symptoms Table

for the Lighting section

Blind spot monitor sensor LH

Outer rear view mirror indicator RH

continues to flash

Blind spot monitor sensor RH

Outer rear view mirror indicator LH

continues to flash

Blind spot monitor sensor LH

Rear Cross Traffic Alert Function

SYMPTOM

SUSPECTED AREA

SEE PAGE

Function does not operate at all

(the blind spot monitor function operates normally)

Data List / Active Test (Reverse)

Automatic transmission system (for A760E)

Automatic transmission system (for A760F)

Automatic transmission system (for AB60E)

Automatic transmission system (for AB60F)

Blind spot monitor sensor RH

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000004S2J01KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: TERMINALS OF ECU; 2015 MY Tundra

[08/2014 -        ]

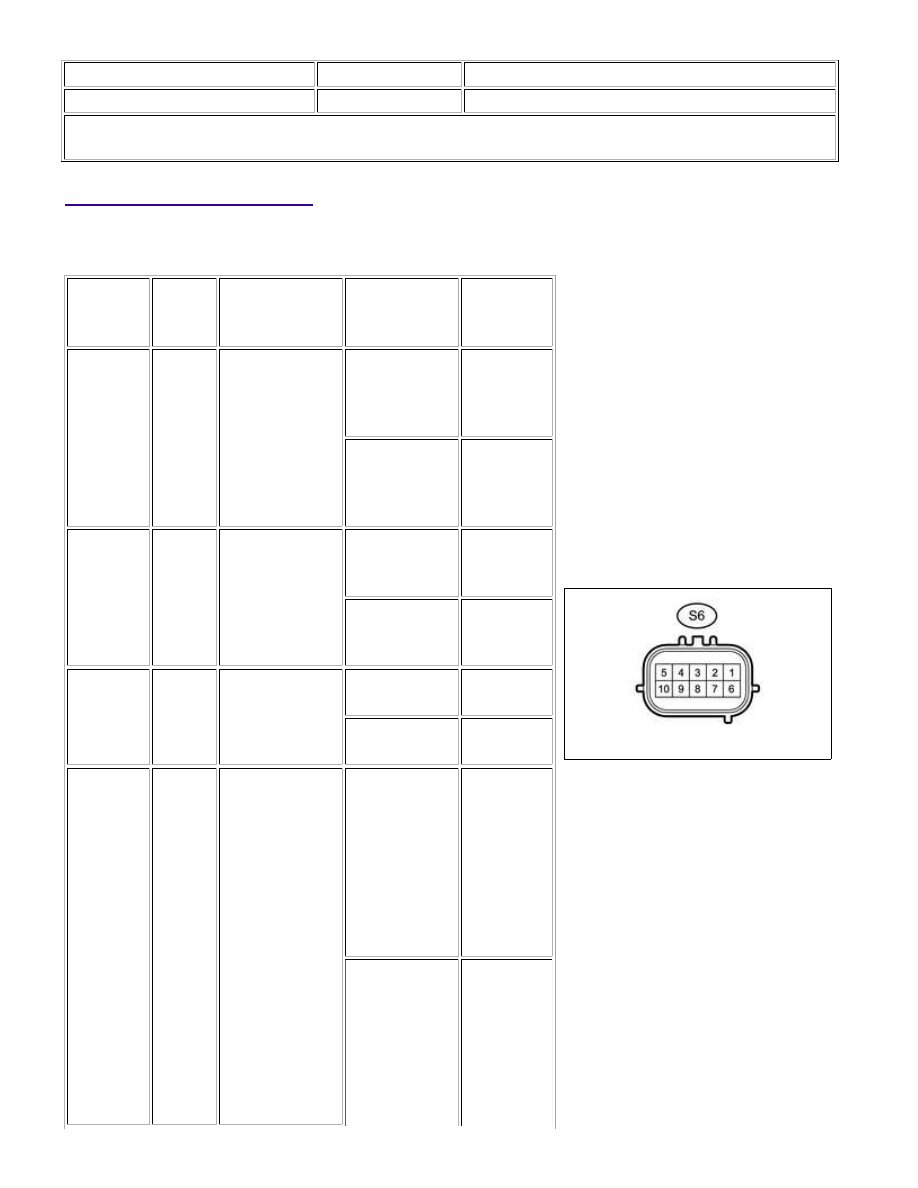

TERMINALS OF ECU

1. BLIND SPOT MONITOR SENSOR RH (MASTER)

TERMINAL

NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

S6-3

(BIND) -

S6-10

(BRGD)

R - W-B

Blind spot

monitor main

switch indicator

signal

Blind spot

monitor main

switch indicator

illuminated

11 to 14 V

Blind spot

monitor main

switch indicator

not illuminated

Below 1 V

S6-4

(OMIR) -

S6-10

(BRGD)

L - W-B

Outer rear view

mirror indicator

power source

signal RH

Outer rear view

mirror indicator

illuminated

2.5 to 7.5 V

Outer rear view

mirror indicator

not illuminated

Below 1 V

S6-5

(BRB) -

S6-10

(BRGD)

Y - W-B

IG power source

signal

Ignition switch

off

Below 1 V

Ignition switch

ON

11 to 14 V

S6-8

(BSSW) -

S6-10

(BRGD)

P - W-B

Blind spot

monitor main

switch assembly

(warning

canceling switch

assembly) signal

Ignition switch

ON, blind spot

monitor main

switch

assembly

(warning

canceling

switch

assembly) on

11 to 14 V

Ignition switch

ON, blind spot

monitor main

switch

assembly

(warning

canceling

Below 1 V

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

TERMINAL

NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

switch

assembly) off

S6-10

(BRGD) -

Body

Ground

W-B -

Body

ground

Ground

Always

Below 1 V

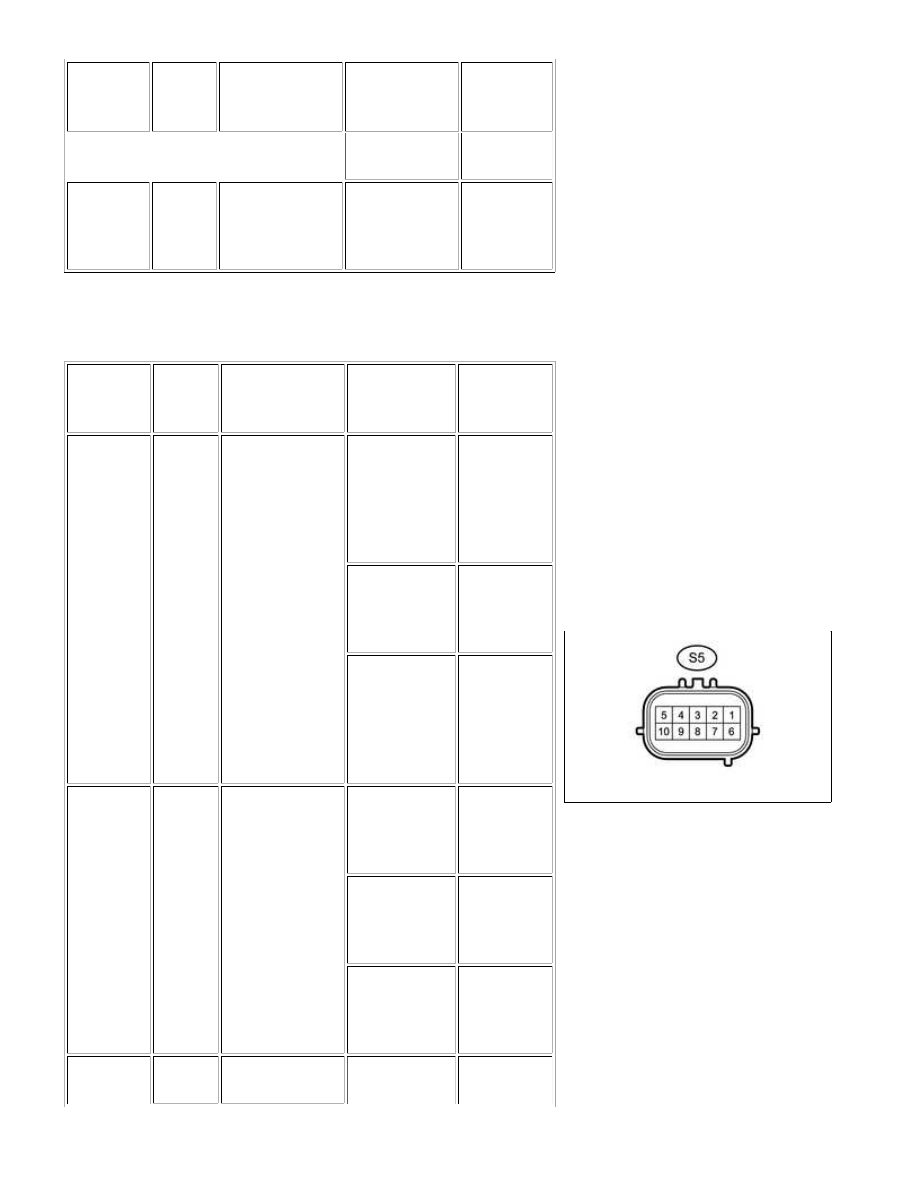

2. BLIND SPOT MONITOR SENSOR LH (SLAVE)

TERMINAL

NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

S5-3

(BUZ) -

S5-10

(BLGD)

G - W-B

Rear cross traffic

alert buzzer

(blind spot

monitor buzzer)

operation signal

Rear cross

traffic alert

buzzer (blind

spot monitor

buzzer) not

sounding

11 to 14 V

Outer rear

view mirror

indicator

blinks

Alternating

between 0

to 7.5 V

Rear cross

traffic alert

buzzer (blind

spot monitor

buzzer)

sounding

Alternating

between 0

to 14 V

S5-4

(OMIL) -

S5-10

(BLGD)

V - W-B

Outer rear view

mirror indicator

power source

signal LH

Outer rear

view mirror

indicator

illuminated

2.5 to 7.5 V

Outer rear

view mirror

indicator

blinks

Alternating

between 0

to 7.5 V

Outer rear

view mirror

indicator not

illuminated

Below 1 V

S5-5 (BLB)

- S5-10

BR -

W-B

IG power source

signal

Ignition switch

off

Below 1 V
