the DTCs relating to the reference pressure (P043E, P043F, P2401, P2402 and P2419) are stored.

2.

PERFORM EVAPORATIVE SYSTEM CHECK (AUTOMATIC MODE)

NOTICE:



.

(b) Enter the following menus: Powertrain / Engine and ECT / Utility / Evaporative System Check /

Automatic Mode.

(c) After Evaporative System Check is completed, check for pending DTCs by entering the following

menus: Powertrain / Engine and ECT / Trouble Codes.

HINT:

If no pending DTCs are displayed, perform Monitor Confirmation (see "Diagnostic Help" menu). After this

confirmation, check for pending DTCs. If no DTCs are displayed, the EVAP system is normal.

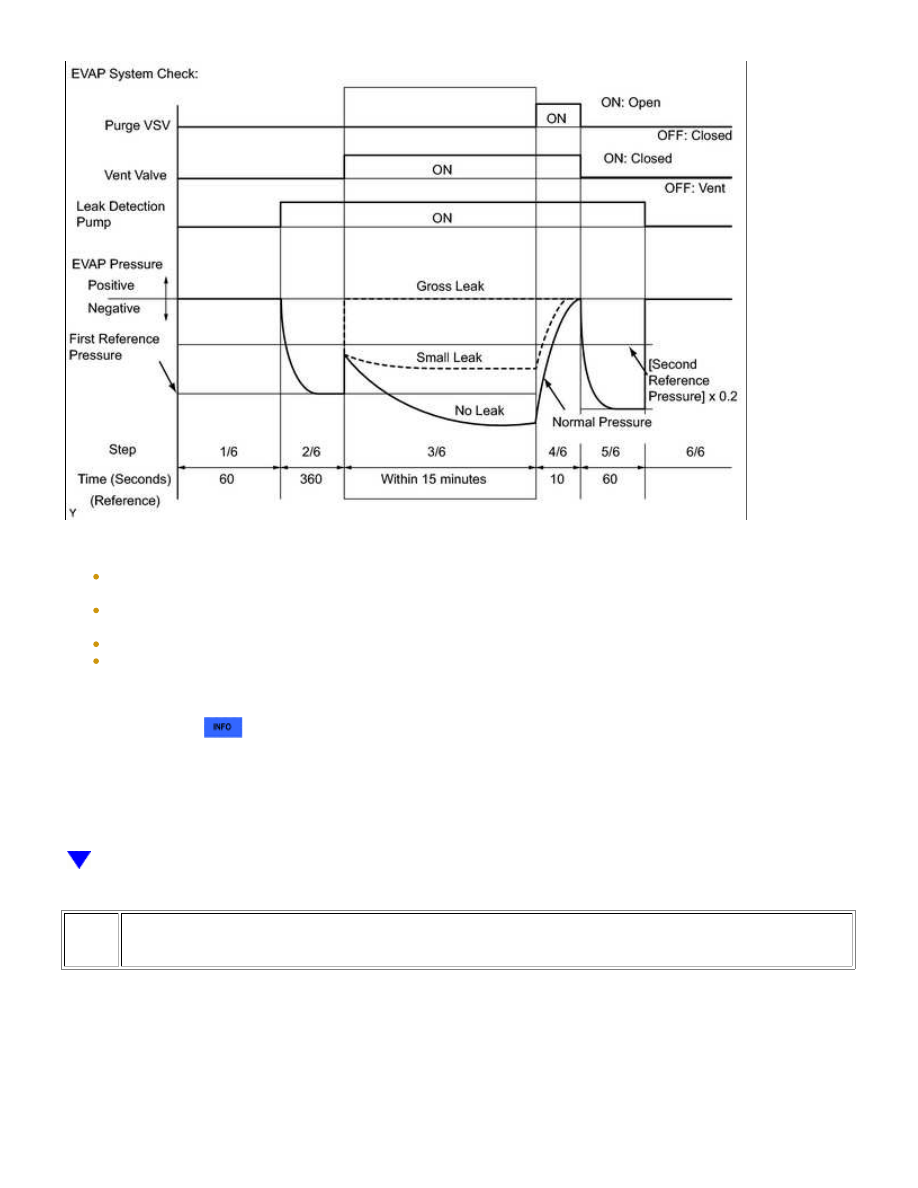

3.

PERFORM EVAPORATIVE SYSTEM CHECK (MANUAL MODE)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

NEXT

NOTICE:



.

(b) Enter the following menus: Powertrain / Engine and ECT / Utility / Evaporative System Check / Manual

Mode.

4.

PERFORM EVAPORATIVE SYSTEM CHECK (STEP 1/6)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

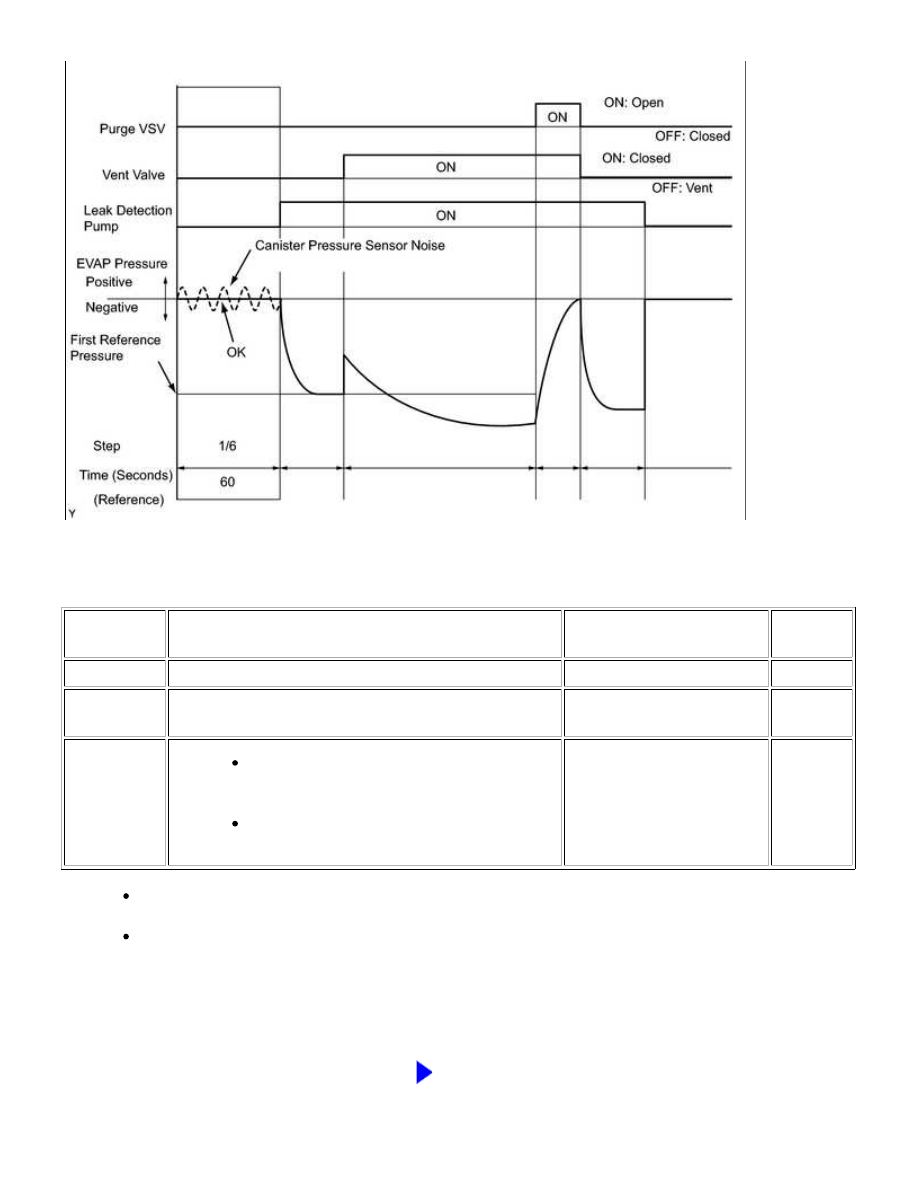

(a) Check the EVAP pressure in step 1/6.

Result

DTC*1

TEST RESULT

SUSPECTED TROUBLE AREA

PROCEED

TO

-

Virtually no variation in EVAP pressure

Not yet determined

A

P0451

EVAP pressure fluctuates by 0.3 kPa-g (2.25 mmHg-g)

or more

Canister pressure sensor

noise

B

(P0452 or

P0453)*2

EVAP pressure is below 42.1 kPa-a (315.85

mmHg-a) or 123.8 kPa-a (928.28 mmHg-a)

or more

EVAP pressure deviates 10 kPa (75 mmHg)

from actual atmosphere pressure *3

Canister pressure sensor or

its circuit has malfunction

C

*1: These DTCs are already stored in the ECM when the vehicle arrives and are confirmed in the Confirm

DTC procedures above.

*2: If the canister pressure sensor circuit has an open or short, DTC P0452 or P0453 is stored 0.5

seconds after the ignition switch is turned to ON.

HINT:

*3: Canister pressure sensor standard output range is 70 to 110 kPa-a (525 to 825 mmHg-a). This varies by

weather.

B

GO TO STEP 38

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

A

C

GO TO STEP 12

5.

PERFORM EVAPORATIVE SYSTEM CHECK (STEP 1/6 TO 2/6)

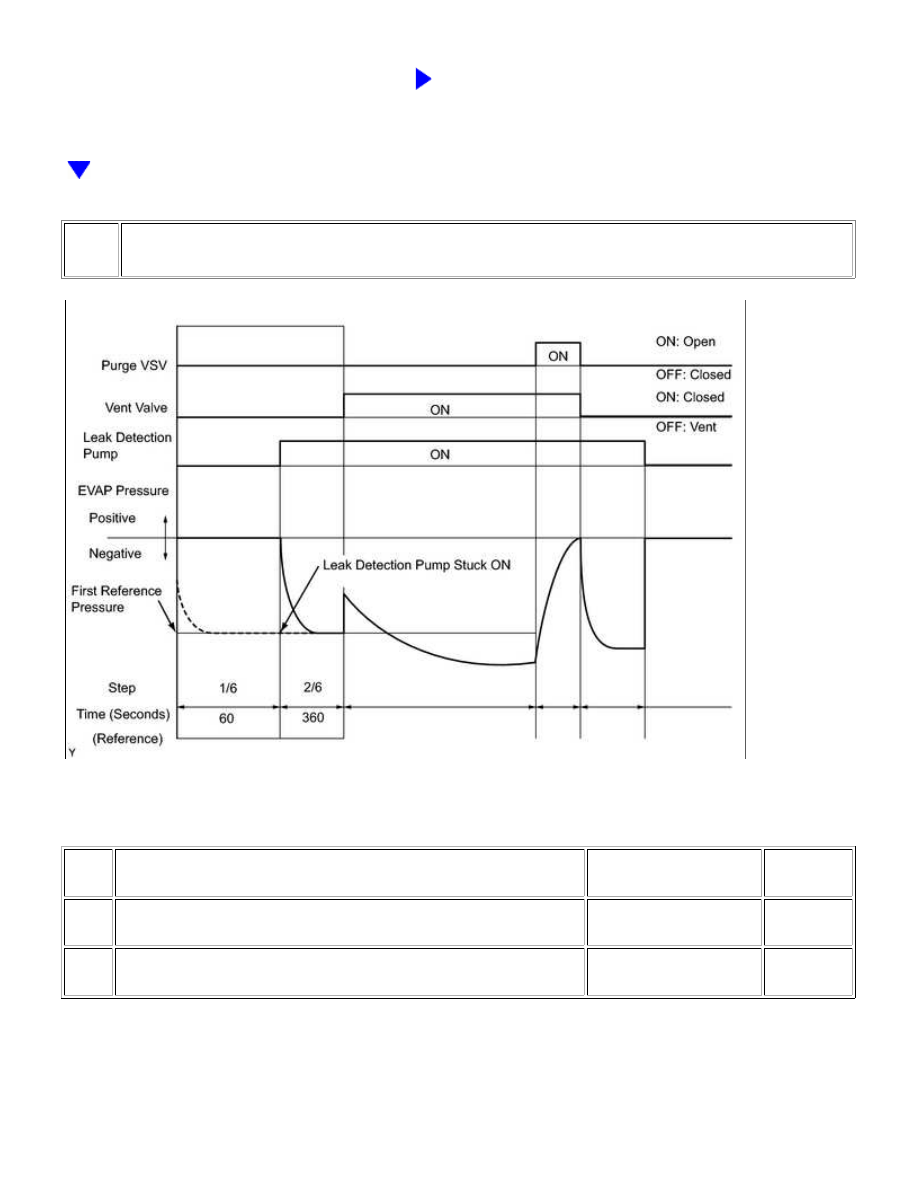

(a) Check the EVAP pressure in steps 1/6 and 2/6.

Result

DTC*

TEST RESULT

SUSPECTED TROUBLE

AREA

PROCEED

TO

-

Virtually no variation in EVAP pressure during step 1/6. Then

decreases to reference pressure.

Not yet determined

A

P2402 Small difference between EVAP pressures during steps 1/6 and 2/6

Leak detection pump

stuck ON

B

*: These DTCs are already stored in the ECM when the vehicle arrives and are confirmed in the Confirm DTC

procedures above.

HINT:

The first reference pressure is the value determined in step 2/6.
