(d) Clear DTCs



.

(e) Start the engine and warm it up.

(f) Drive the vehicle in accordance with the driving pattern described in the Confirmation Driving Pattern.

(g) Read the output pending DTCs using the Techstream.

OK:

No pending DTC is output.

HINT:

DTC P0011, P0012, P0021 or P0022 is output when foreign objects in the engine oil are caught in some

REPLACE ECM

OK

END

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0011,P0012,...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000XH70K7X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0013,P0023; Camshaft Position "B" Actuator Circuit /

Open (Bank 1); 2015 MY Tundra [08/2014 -        ]

DTC

P0013

Camshaft Position "B" Actuator Circuit / Open (Bank 1)

DTC

P0023

Camshaft Position "B" Actuator Circuit / Open (Bank 2)

DESCRIPTION

This DTC is designed to detect opens or shorts in the camshaft oil control valve (OCV) circuit. If the

OCV's duty-cycle is excessively high or low while the engine is running, the ECM will illuminate the MIL

and store the DTC.

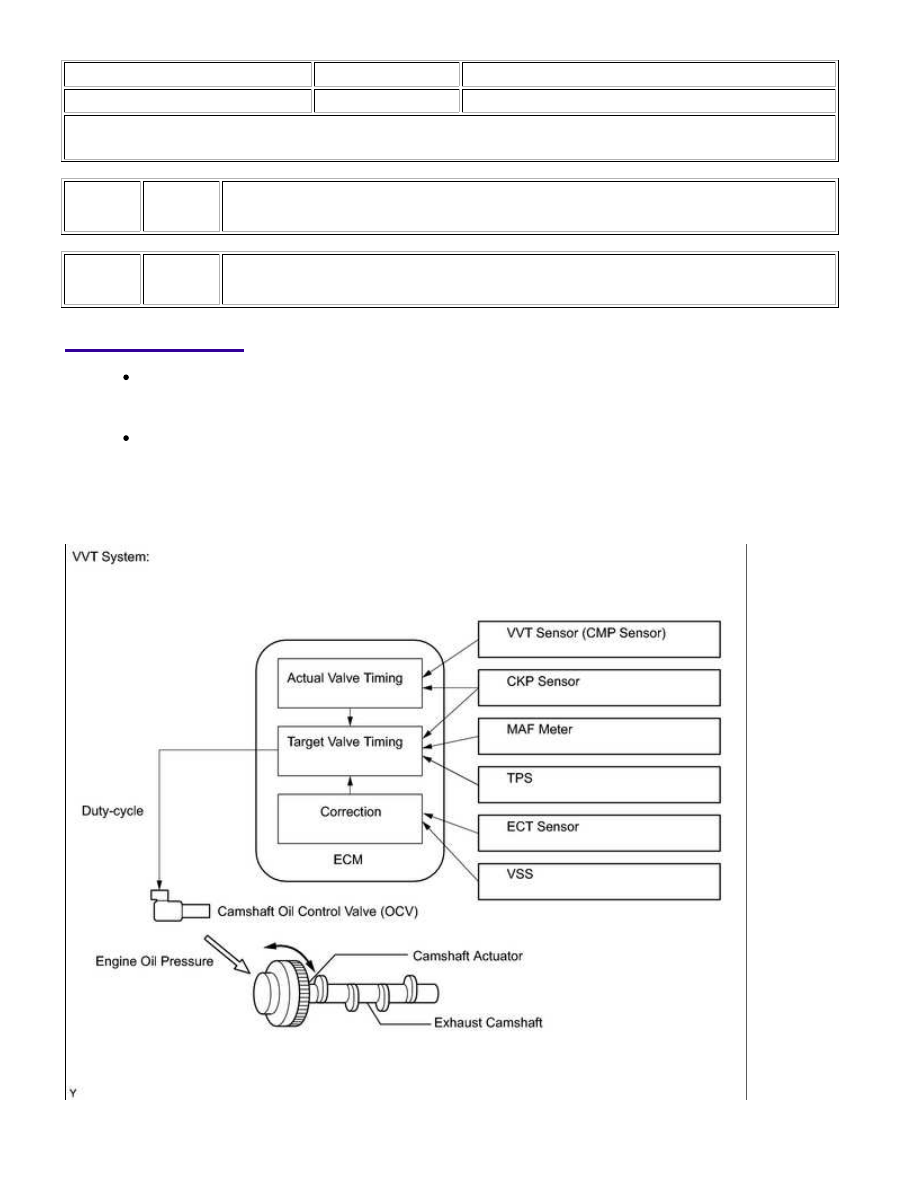

The VVT (variable valve timing) system adjusts the intake and exhaust valve timing to improve

driveability. The engine oil pressure turns the camshaft actuator to adjust the valve timing. The OCV is

a solenoid valve and switches the engine oil line. The valve moves when the ECM applies 12 volts to

the solenoid. The ECM changes the energizing time to the solenoid (duty-cycle) in accordance with the

camshaft position, crankshaft position, throttle position, etc.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0013,P0023;...

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P0013

Open or short in OCV (for exhaust side of

bank 1) circuit

(1 trip detection logic)

Open or short in OCV (for exhaust side of

bank 1) circuit

P0023

Open or short in OCV (for exhaust side of

bank 2) circuit

(1 trip detection logic)

Open or short in OCV (for exhaust side of

bank 2) circuit

MONITOR DESCRIPTION

This DTC is designed to detect opens or shorts in the camshaft oil control valve (OCV) circuit. If the OCV's

duty-cycle is excessively high or low while the engine is running, the ECM will illuminate the MIL and store the

DTC.

MONITOR STRATEGY

Related DTCs

P0013: Exhaust camshaft OCV (for Bank 1)

P0023: Exhaust camshaft OCV (for Bank 2)

Required sensors/Components (Main)

Exhaust camshaft OCV

Required sensors/Components (Related)

-

Duration

1 second

MIL operation

Immediate

TYPICAL ENABLING CONDITIONS

All

Monitor runs whenever following DTCs not present

None

Starter

OFF

Ignition switch

ON

Time after ignition switch off to ON

0.5 seconds or more

Case 1

Battery voltage

11 to 13 V

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0013,P0023;...

Target duty ratio

Less than 70%

Battery voltage

13 V or more

Target duty ratio

Less than 80%

Case 2

Current cut status

Not cut

TYPICAL MALFUNCTION THRESHOLDS

Case 1

Output duty cycle

100% or more

Case 2

Output duty cycle

3% or less

COMPONENT OPERATING RANGE

OCV duty-cycle

3 to 100%

CONFIRMATION DRIVING PATTERN

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear the DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on.

5.

Wait 5 seconds.

6.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

7.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

8.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

9.

Input the DTC: P0013 or P0023.

10.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

11.
