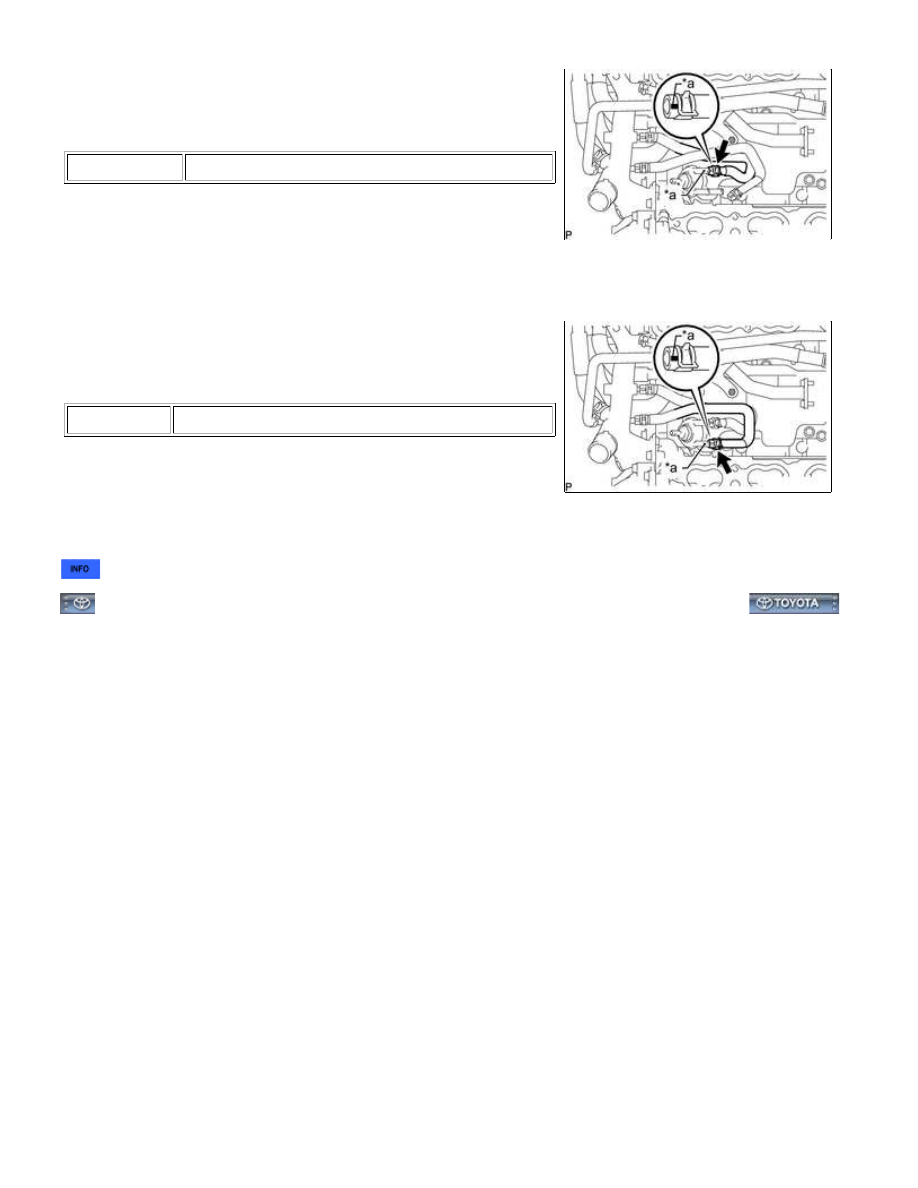

(a) Connect the No. 9 water by-pass hose to the separator case,

and slide the clamp to secure the hose.

Text in Illustration

*a

Blue Mark

HINT:

Make sure the hose color matches the connection area color.

4. CONNECT NO. 10 WATER BY-PASS HOSE

(a) Connect the No. 10 water by-pass hose to the separator case,

and slide the clamp to secure the hose.

Text in Illustration

*a

Green Mark

HINT:

Make sure the hose color matches the connection area color.

5. INSTALL INTAKE MANIFOLD

1UR-FE ENGINE CONTROL SYSTEM: KNOCK SENSOR: INSTAL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000423J00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: MANIFOLD ABSOLUTE PRESSURE SENSOR: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

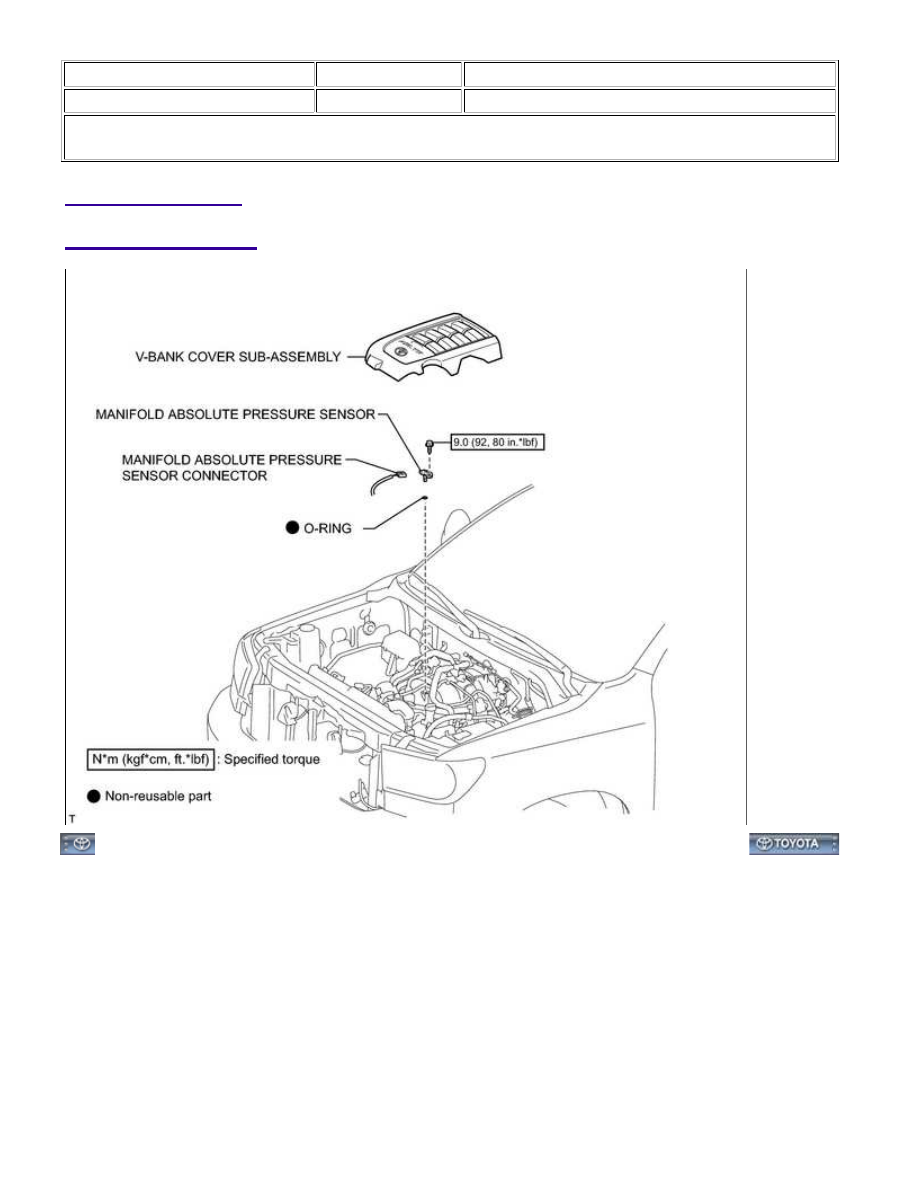

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: MANIFOLD ABSOLUTE P...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000423K00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: MANIFOLD ABSOLUTE PRESSURE SENSOR: REMOVAL; 2015 MY

Tundra [08/2014 -        ]

REMOVAL

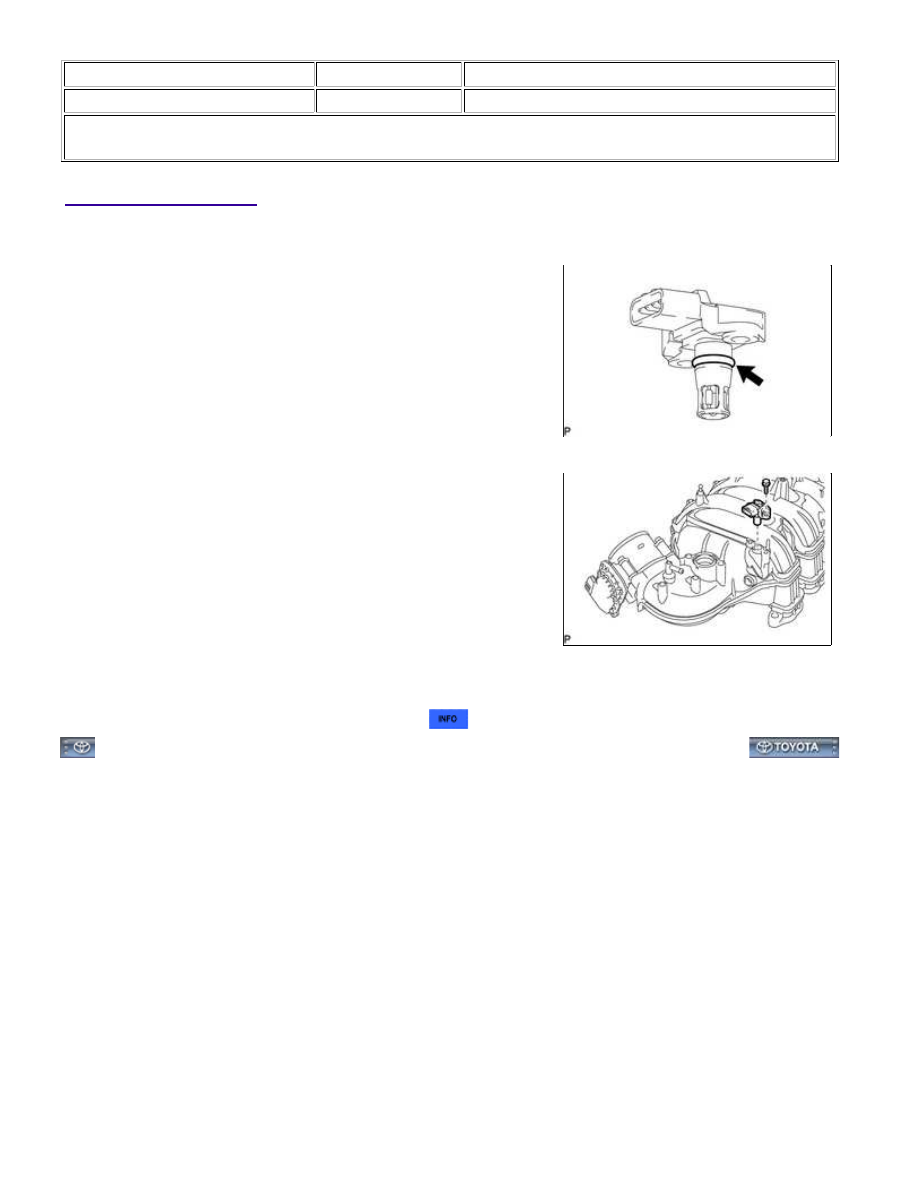

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE MANIFOLD ABSOLUTE PRESSURE SENSOR

(a) Disconnect the manifold absolute pressure sensor connector.

(b) Remove the screw and manifold absolute pressure sensor.

(c) Remove the O-ring from the manifold absolute pressure sensor.

1UR-FE ENGINE CONTROL SYSTEM: MANIFOLD ABSOLUTE P...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000423I00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: MANIFOLD ABSOLUTE PRESSURE SENSOR: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

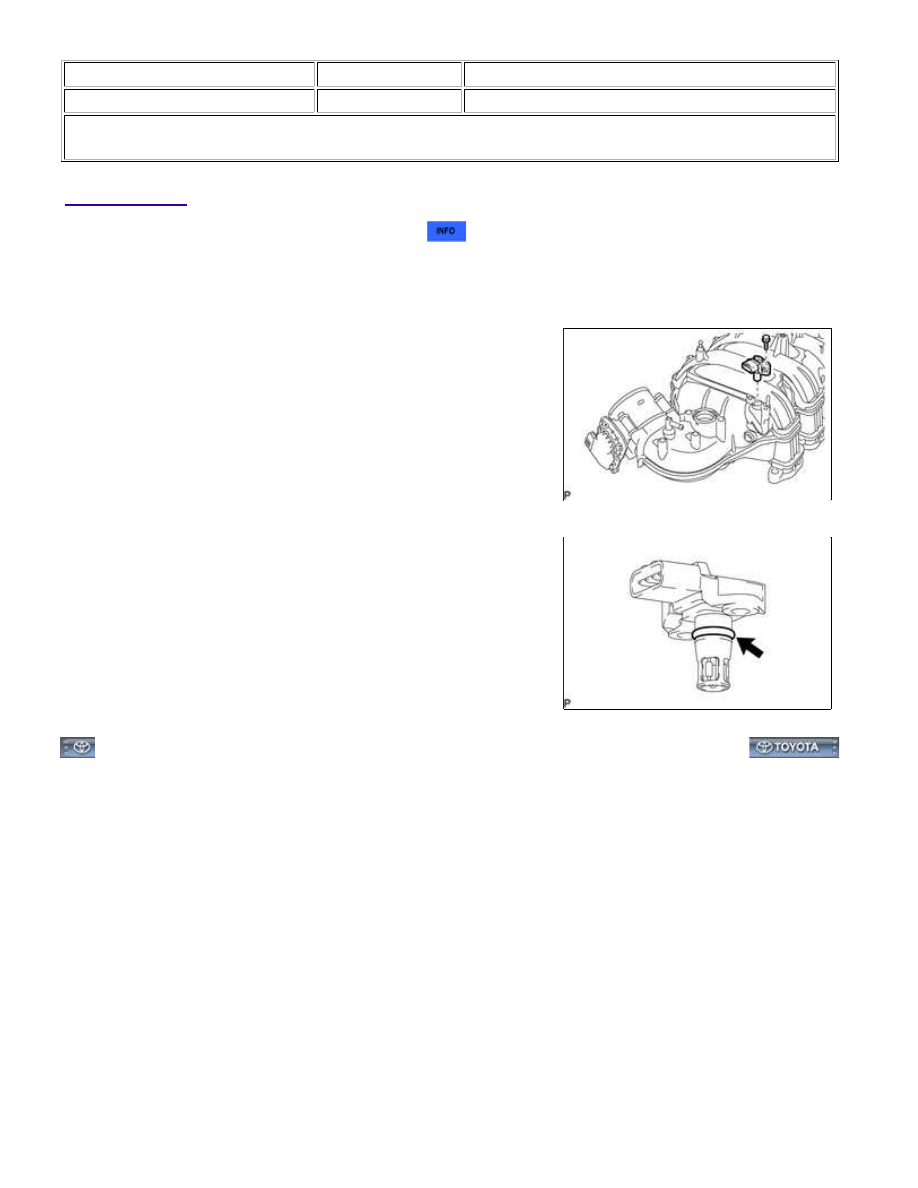

1. INSTALL MANIFOLD ABSOLUTE PRESSURE SENSOR

(a) Install a new O-ring to the manifold absolute pressure sensor.

(b) Install the manifold absolute pressure sensor with the screw.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

(c) Connect the manifold absolute pressure sensor connector.

2. INSTALL V-BANK COVER SUB-ASSEMBLY
