Toyota Tundra (2015 year). Manual - part 1066

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000PYU00WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: MANIFOLD ABSOLUTE PRESSURE SENSOR: INSPECTION; 2015 MY

Tundra [08/2014 -        ]

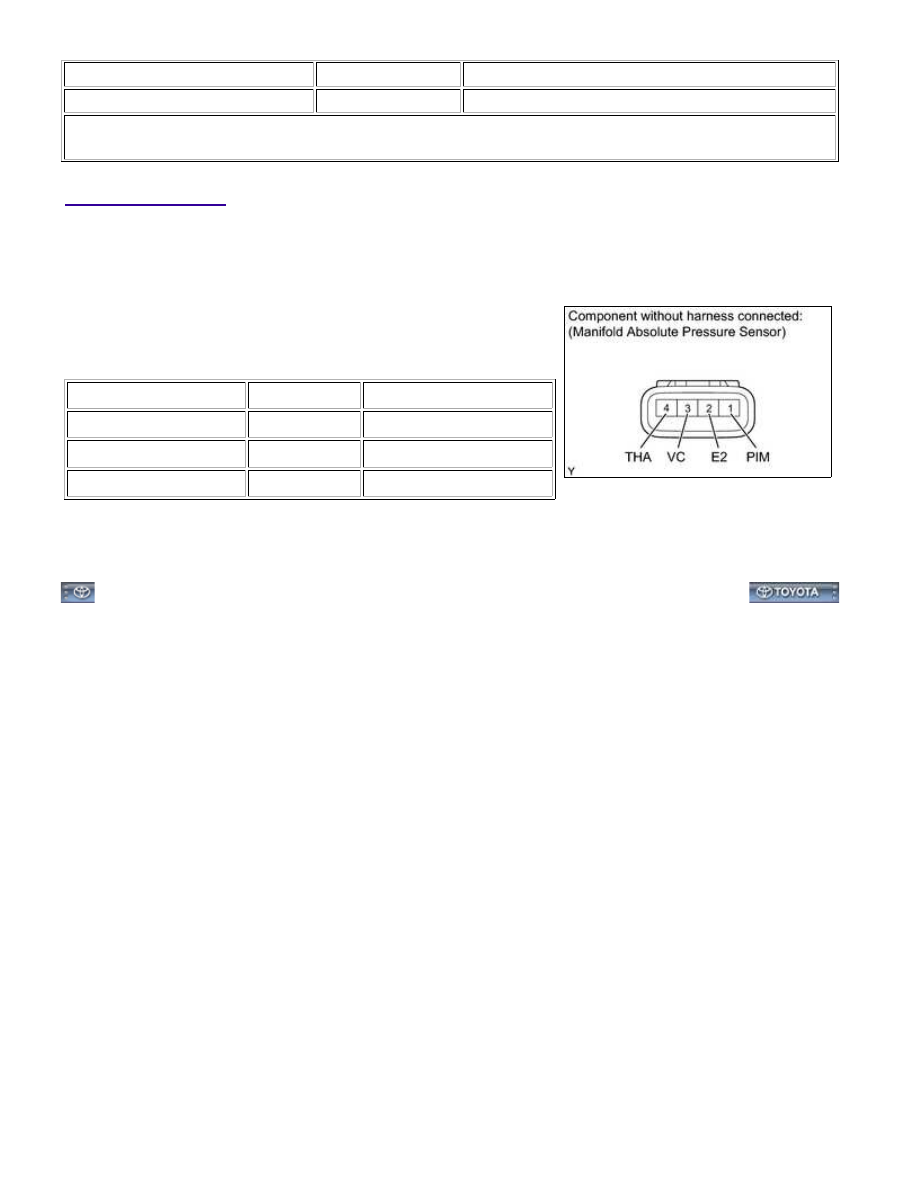

INSPECTION

1. INSPECT MANIFOLD ABSOLUTE PRESSURE SENSOR

(a) Check the resistance.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 (THA) - 2 (E2)

-20°C (-4°F)

14.6 to 17.8 kΩ

4 (THA) - 2 (E2)

20°C (68°F)

2.21 to 2.69 kΩ

4 (THA) - 2 (E2)

80°C (176°F)

0.29 to 0.354 kΩ

If the result is not as specified, replace the manifold absolute

pressure sensor.

1UR-FE ENGINE CONTROL SYSTEM: MANIFOLD ABSOLUTE P...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031VK025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

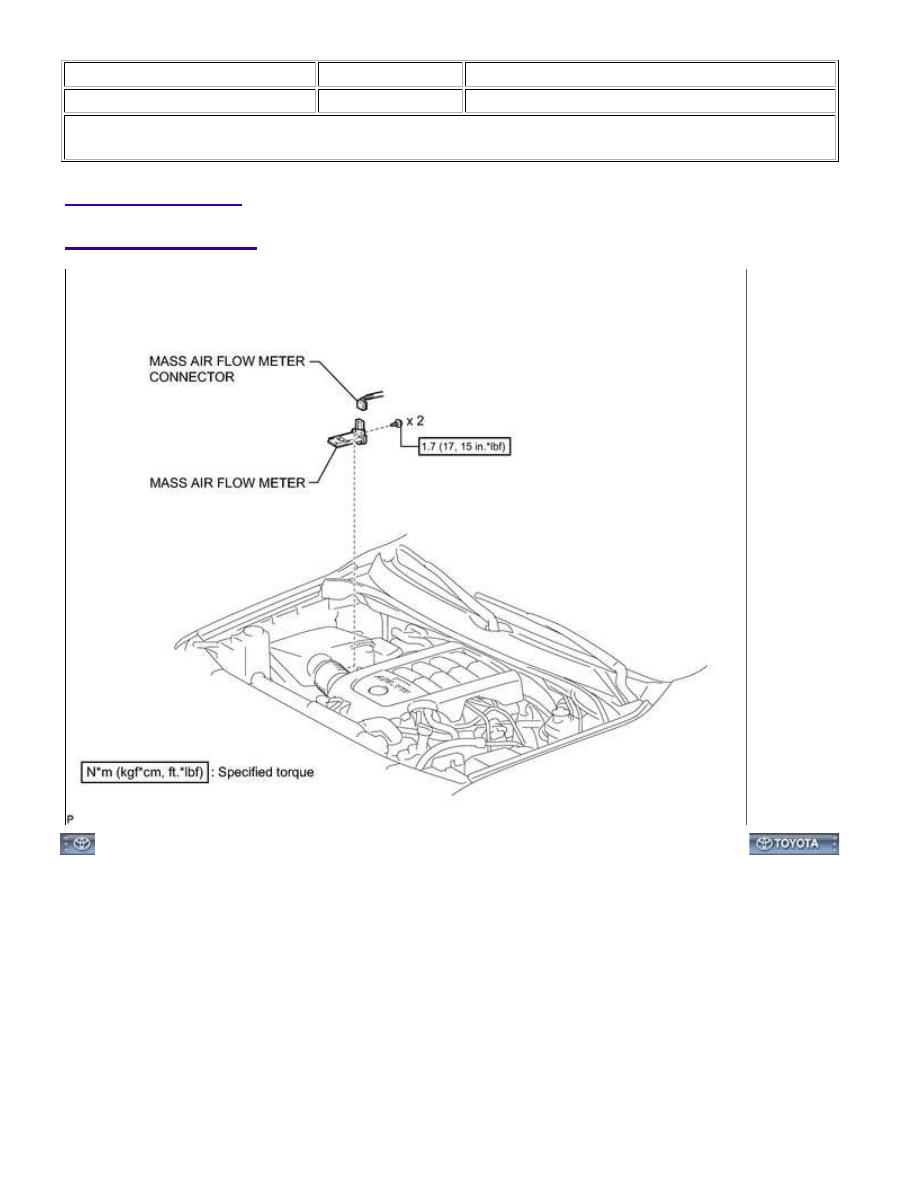

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER:...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000031VN02VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

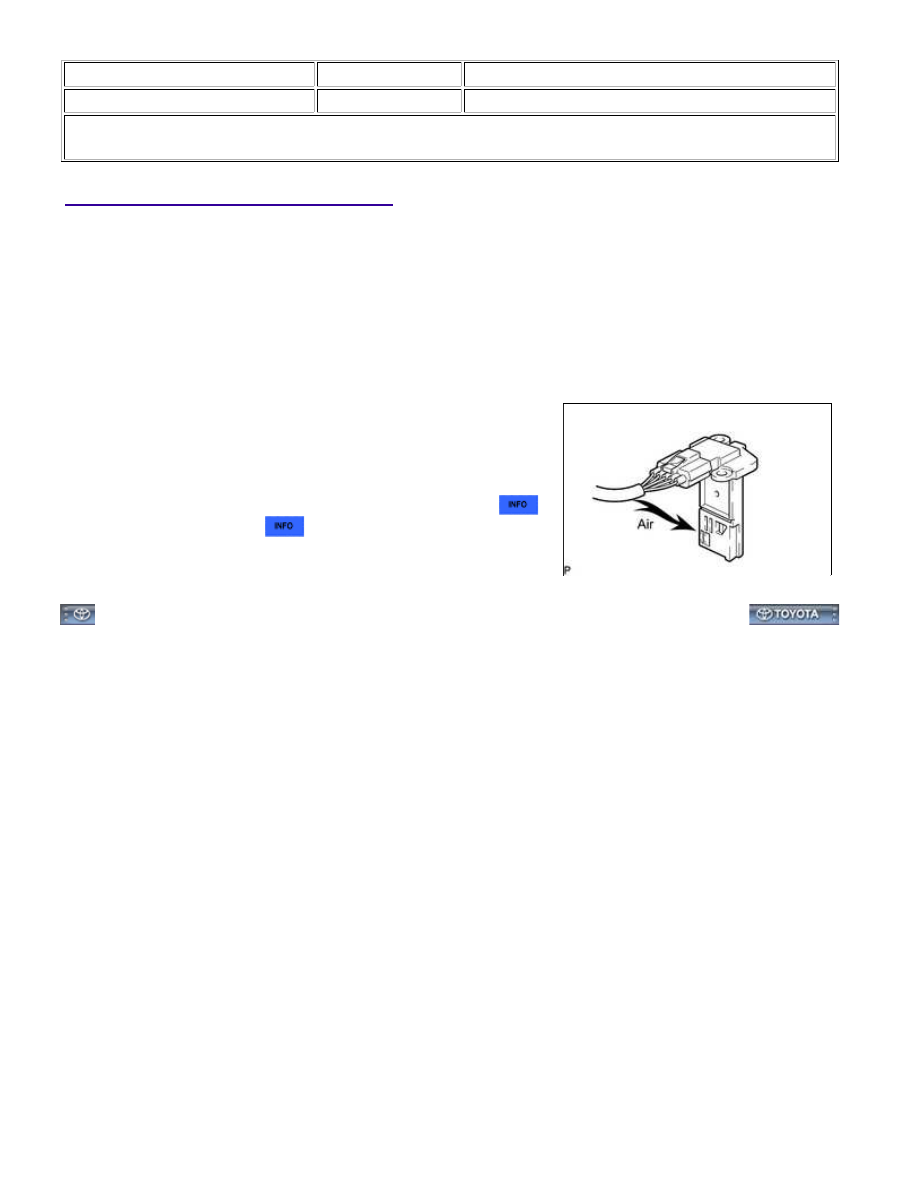

ON-VEHICLE INSPECTION

1. CHECK MASS AIR FLOW METER

(a) Check the mass air flow value.

(1) Connect the Techstream to the DLC3.

(2) Turn the ignition switch to ON.

(3) Turn the Techstream main switch ON.

(4) Enter the following menus: Powertrain / Engine / Data List / All Data / MAF.

(5) Blow air into the MAF meter, and check that the MAF value

fluctuates.

If the result is not as specified, check the MAF meter



,

or wiring and ECM



.

1UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031VL025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

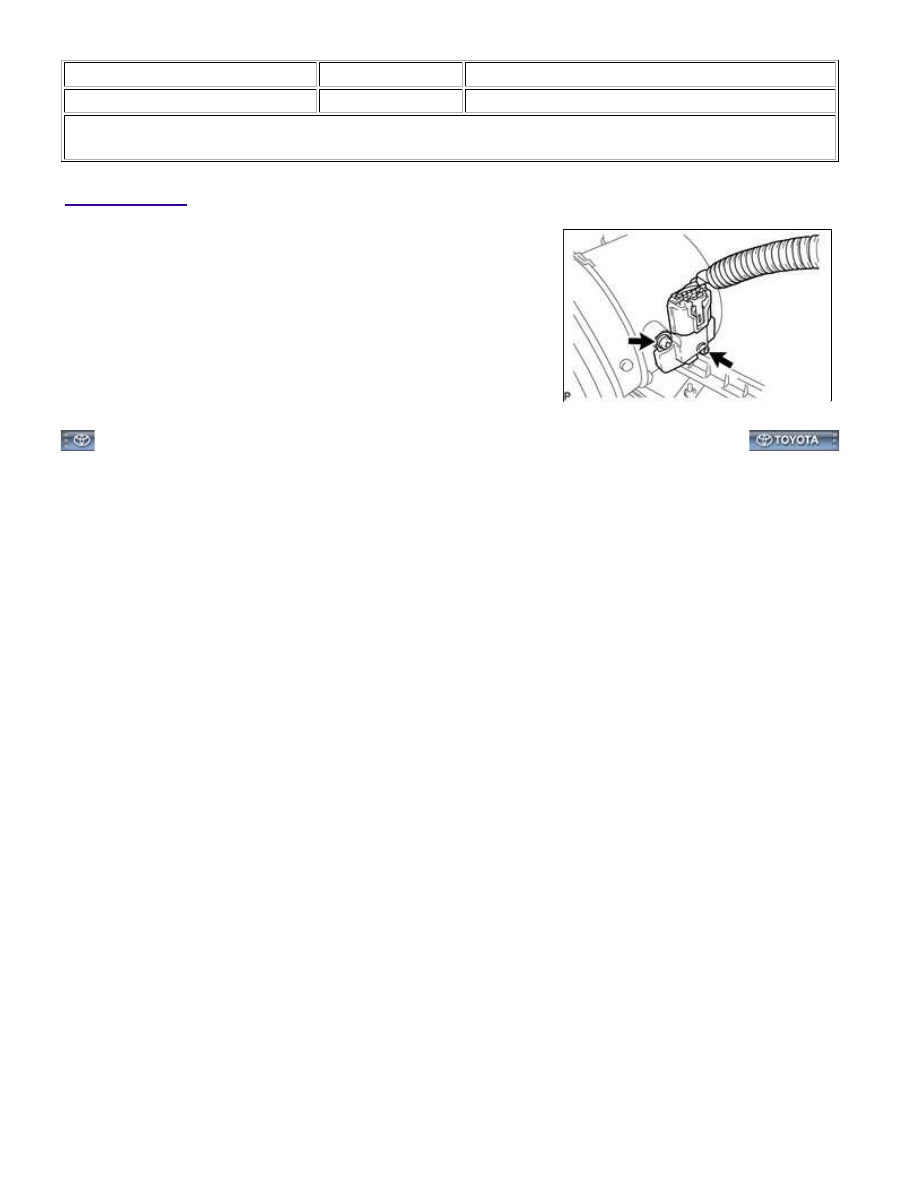

REMOVAL

1. REMOVE MASS AIR FLOW METER

(a) Disconnect the MAF connector.

(b) Remove the 2 screws and MAF meter.

1UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER:...
