Title: 1UR-FE ENGINE CONTROL SYSTEM: IGNITION RELAY NO. 2: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. REMOVE INTEGRATION RELAY

(a) Remove the engine room relay block cover.

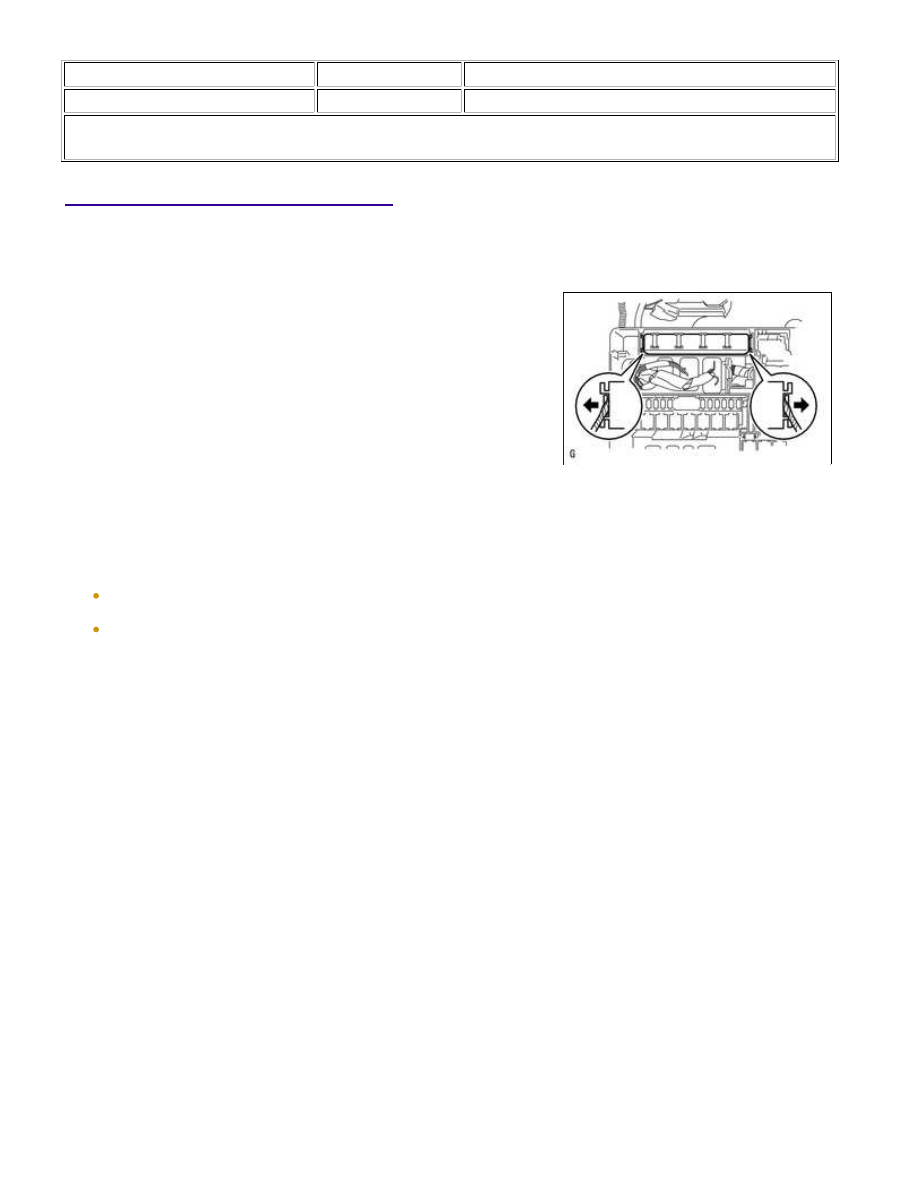

(b) Using a screwdriver, detach the 2 claws and remove the

integration relay from the engine room relay block.

HINT:

Tape the screwdriver tip before use.

(c) Disconnect the 3 connectors.

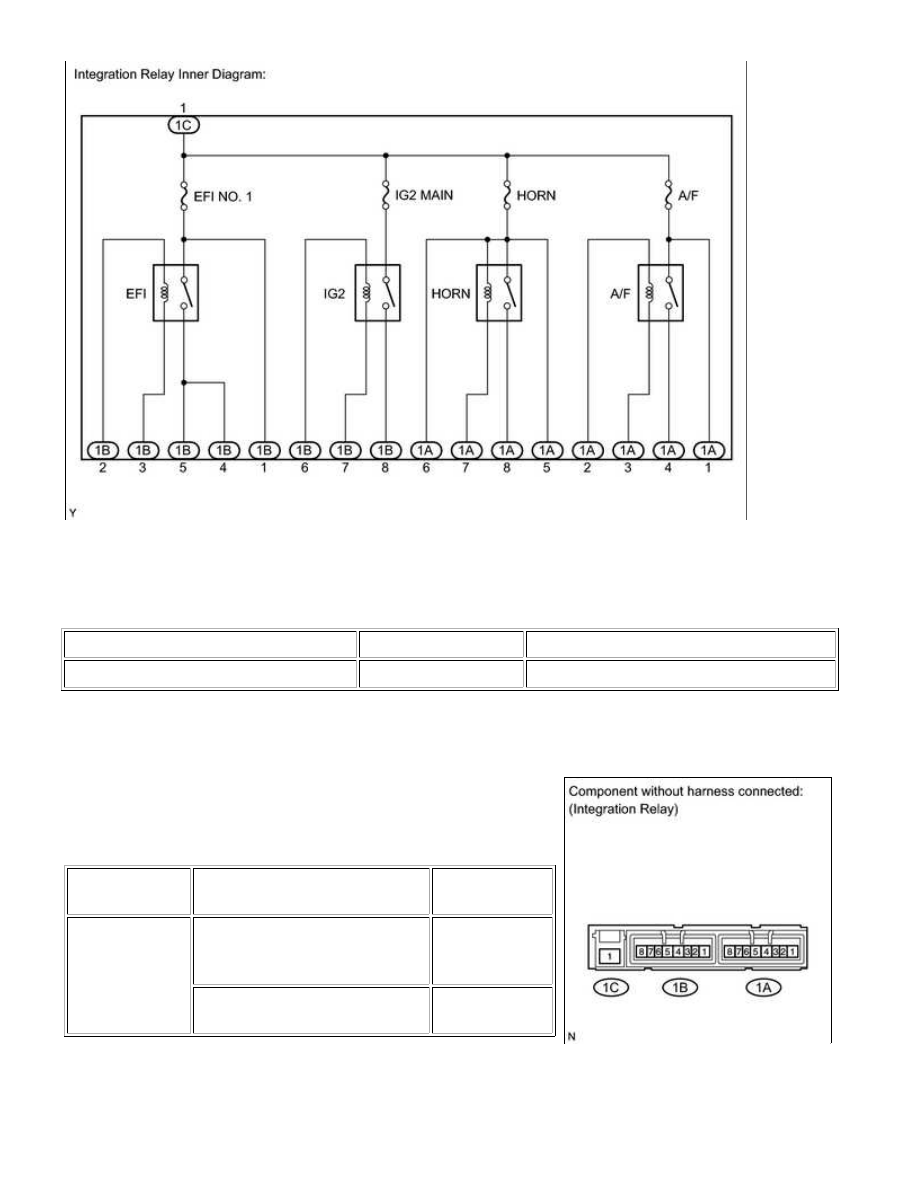

2. INSPECT INTEGRATION RELAY (IG2)

NOTICE:

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

IG2 MAIN fuse

Always

Below 1 Ω

If the result is not as specified, replace the IG2 MAIN fuse.

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1C-1 - 1B-8

When battery voltage is not

applied to terminals 1B-6 and

1B-7

10 kΩ or higher

When battery voltage is applied

to terminals 1B-6 and 1B-7

Below 1 Ω

If the result is not as specified, replace the integration relay.

3. INSTALL INTEGRATION RELAY

1UR-FE ENGINE CONTROL SYSTEM: IGNITION RELAY NO. 2: ...

(a) Connect the 3 connectors.

(b) Install the integration relay to the engine room relay block.

(c) Install the engine room relay block cover.

1UR-FE ENGINE CONTROL SYSTEM: IGNITION RELAY NO. 2: ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031ZX021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: KNOCK SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

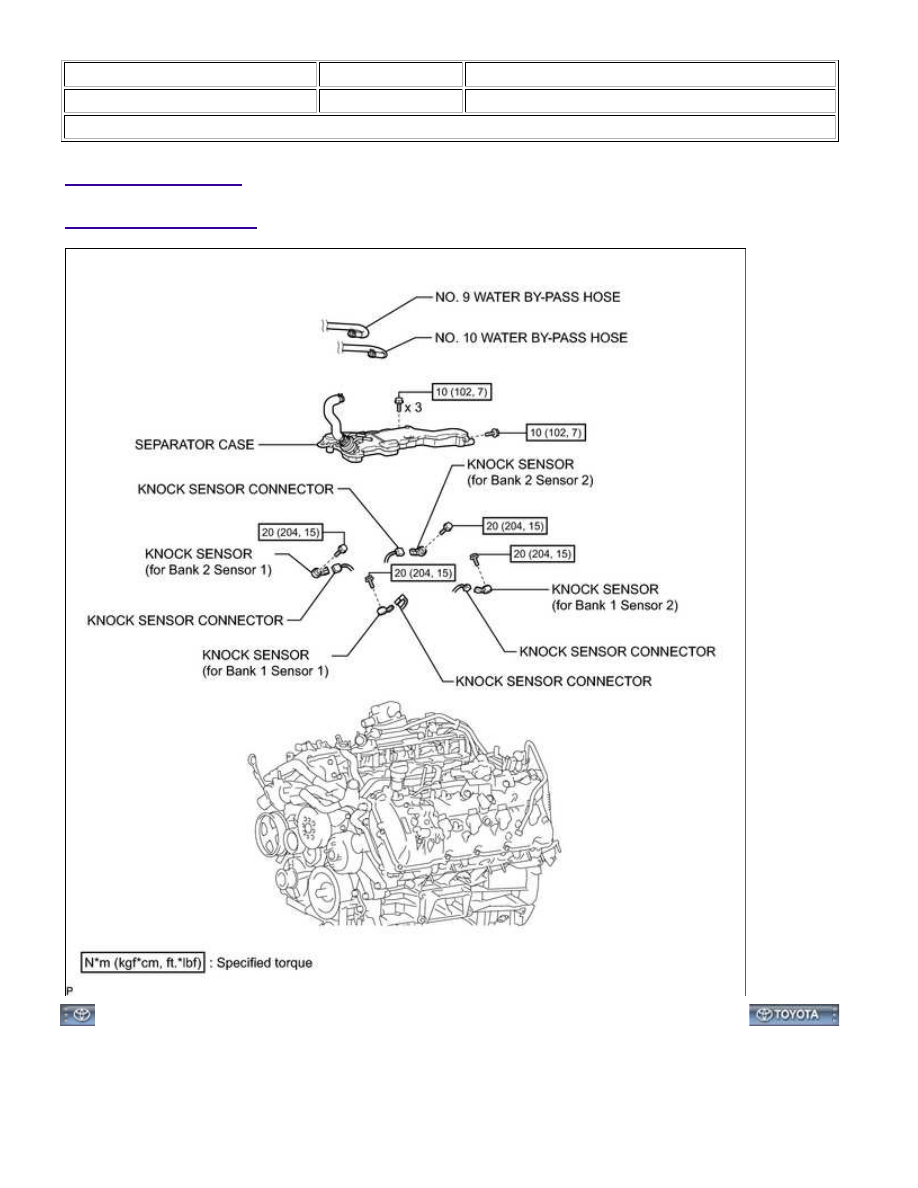

ILLUSTRATION
