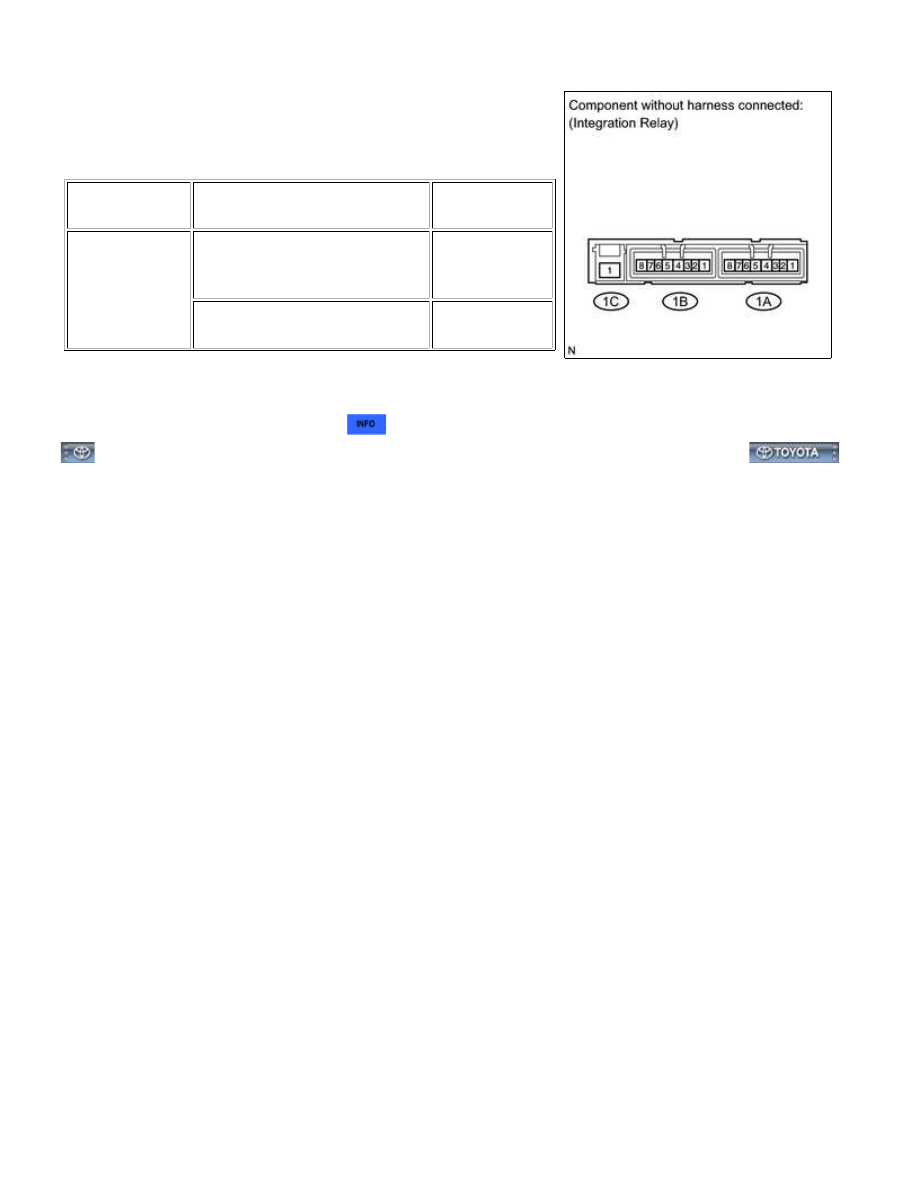

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1C-1 - 1B-4

1C-1 - 1B-5

When battery voltage is not

applied to terminals 1B-2 and

1B-3

10 kΩ or higher

When battery voltage is applied

to terminals 1B-2 and 1B-3

Below 1 Ω

If the result is not as specified, replace the integration relay.

3. INSTALL INTEGRATION RELAY

1UR-FE ENGINE CONTROL SYSTEM: EFI RELAY: ON-VEHICLE ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002PQF03EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEMPERATURE SENSOR: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

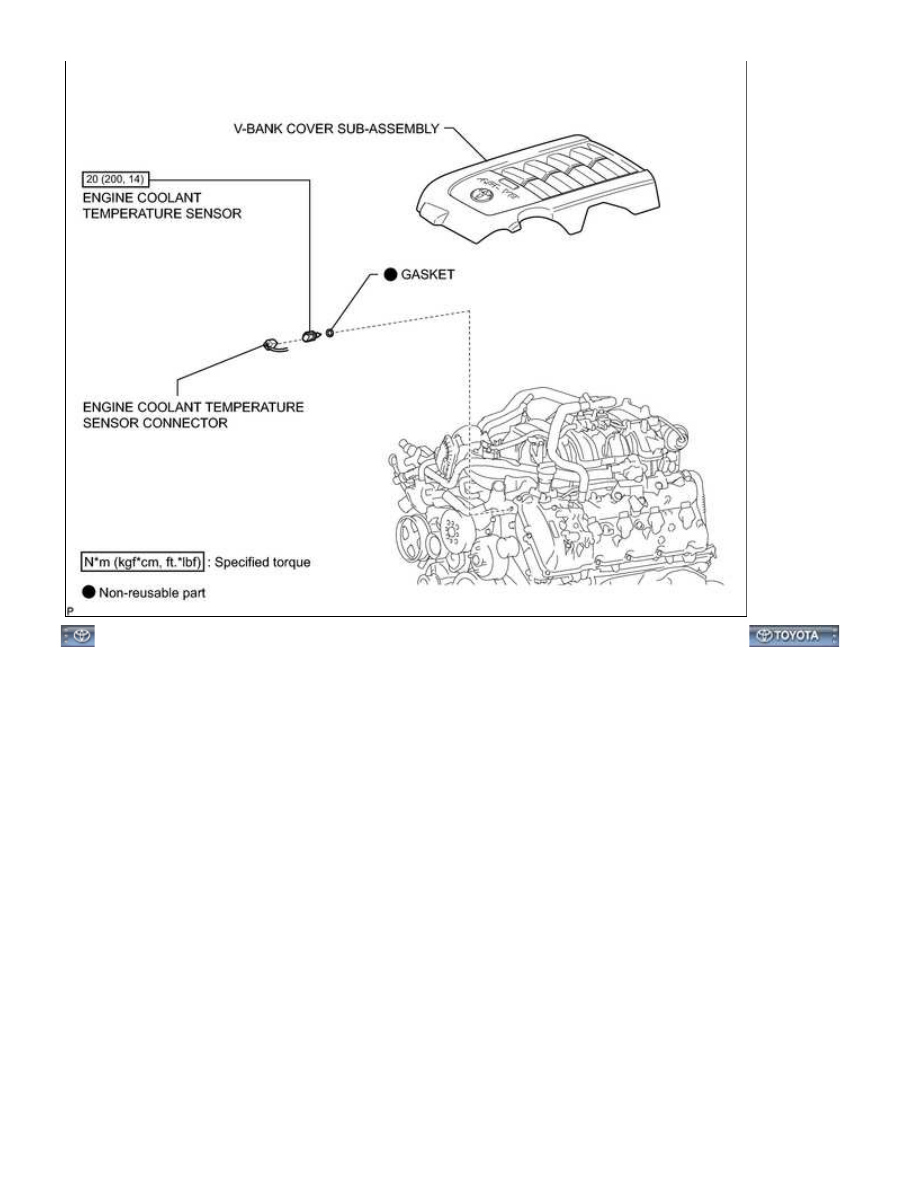

COMPONENTS

ILLUSTRATION

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEM...

1UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQG03QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEMPERATURE SENSOR: REMOVAL; 2015 MY

Tundra [08/2014 -        ]

REMOVAL

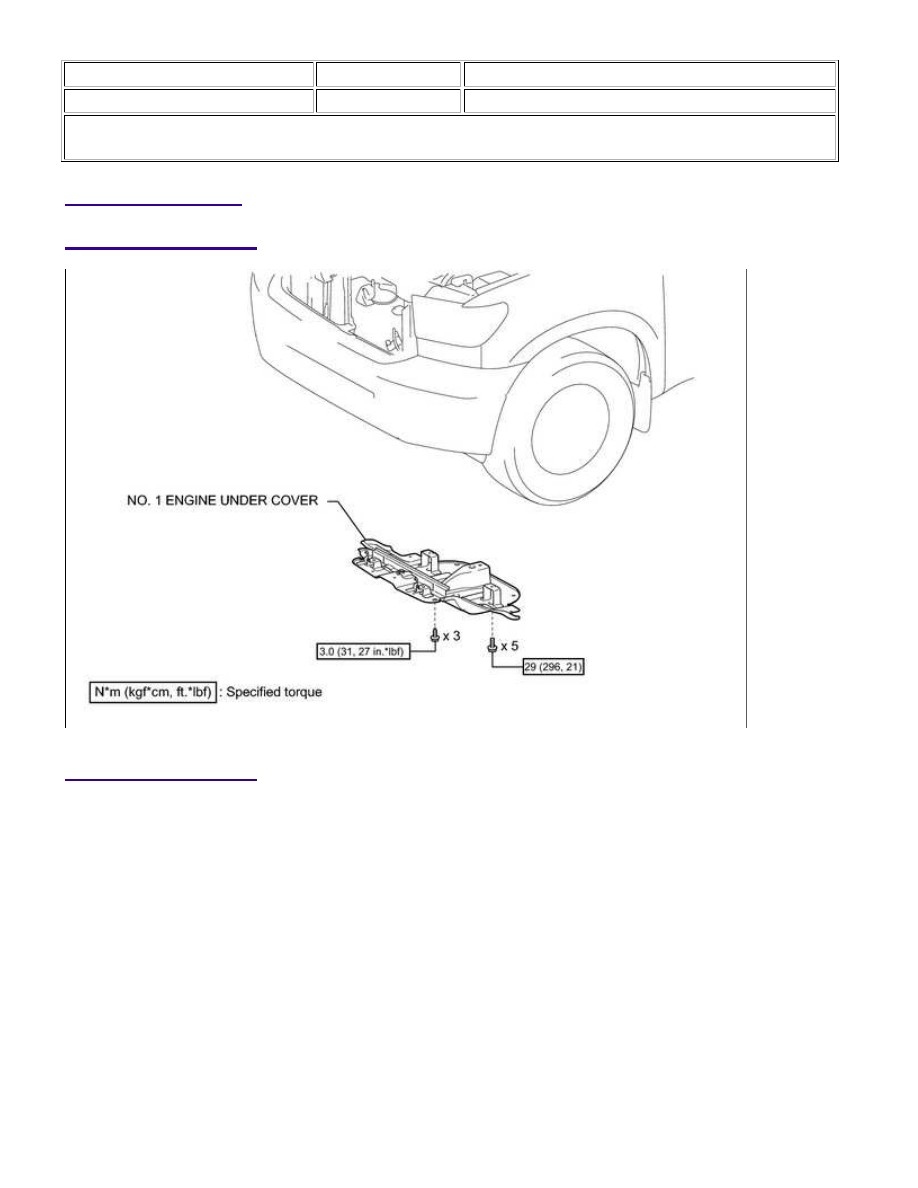

1. REMOVE NO. 1 ENGINE UNDER COVER

2. REMOVE V-BANK COVER SUB-ASSEMBLY

3. DRAIN ENGINE COOLANT

4. REMOVE ENGINE COOLANT TEMPERATURE SENSOR

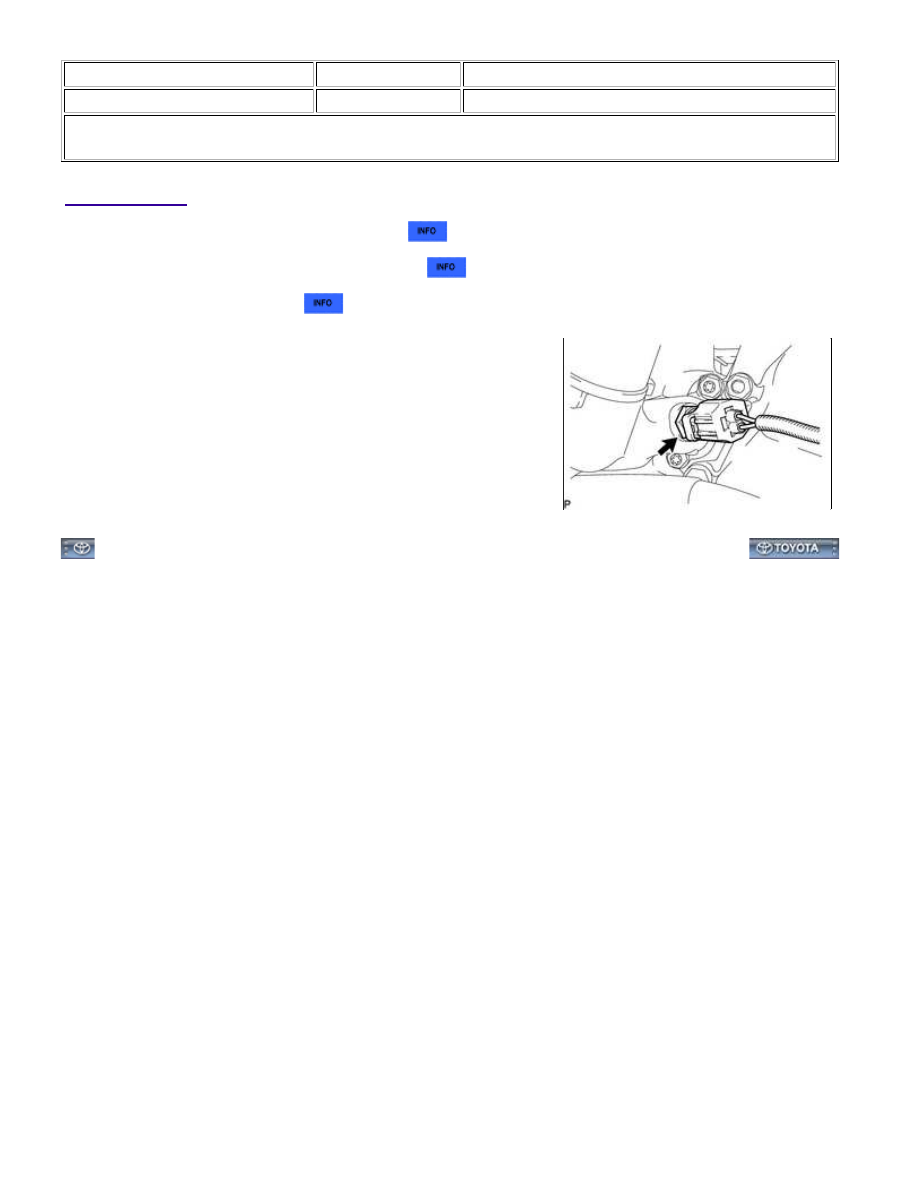

(a) Disconnect the sensor connector.

(b) Using a 19 mm ball joint lock nut wrench, remove the sensor.

(c) Remove the gasket from the sensor.

1UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEM...
