Toyota Tundra (2015 year). Manual - part 1058

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQ603HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION SENSOR: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

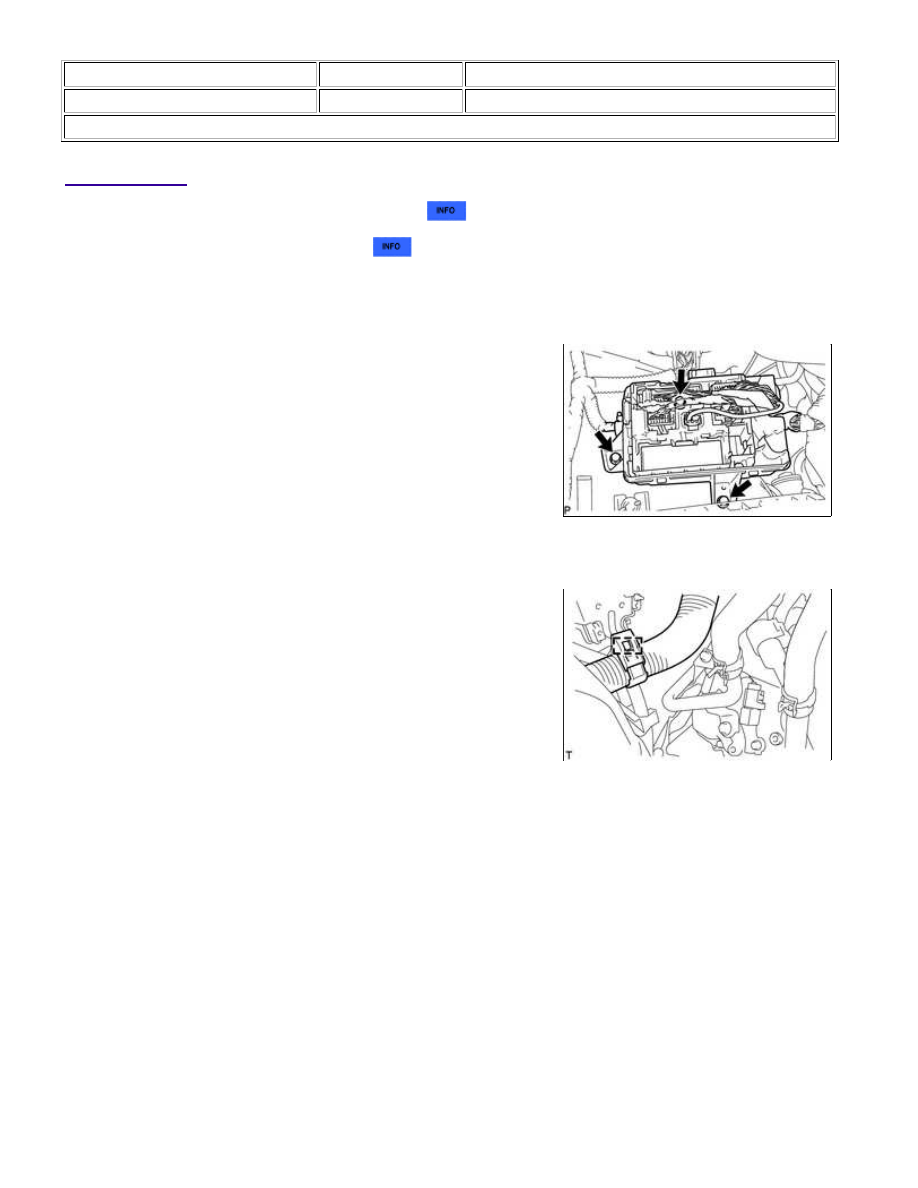

INSTALLATION

1. INSTALL CRANKSHAFT POSITION SENSOR

(a) Install the sensor with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Connect the sensor connector.

2. INSTALL CRANKSHAFT POSITION SENSOR PROTECTOR

(a) Install the sensor protector with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

1UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000328X030X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: ECM: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

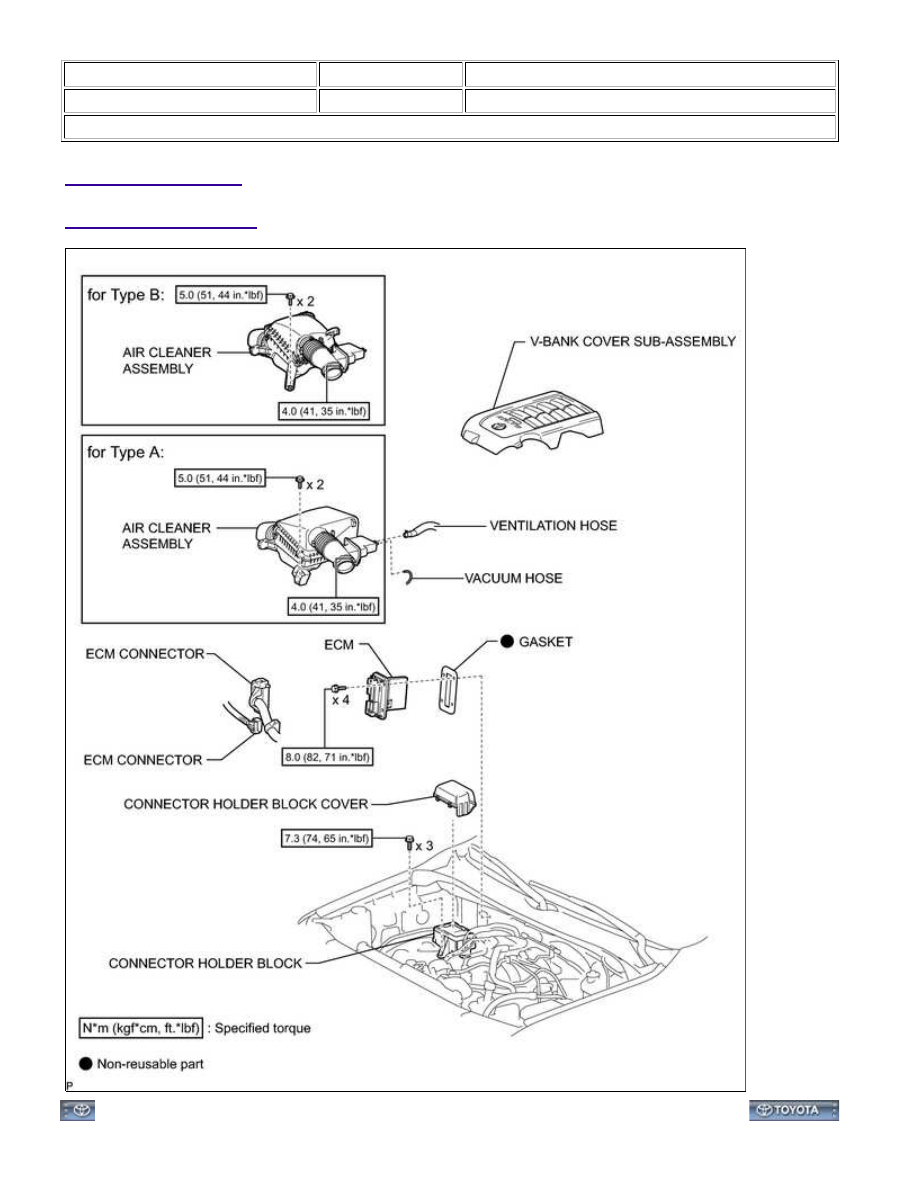

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: ECM: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000329203JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: ECM: REMOVAL; 2015 MY Tundra [08/2014 -        ]

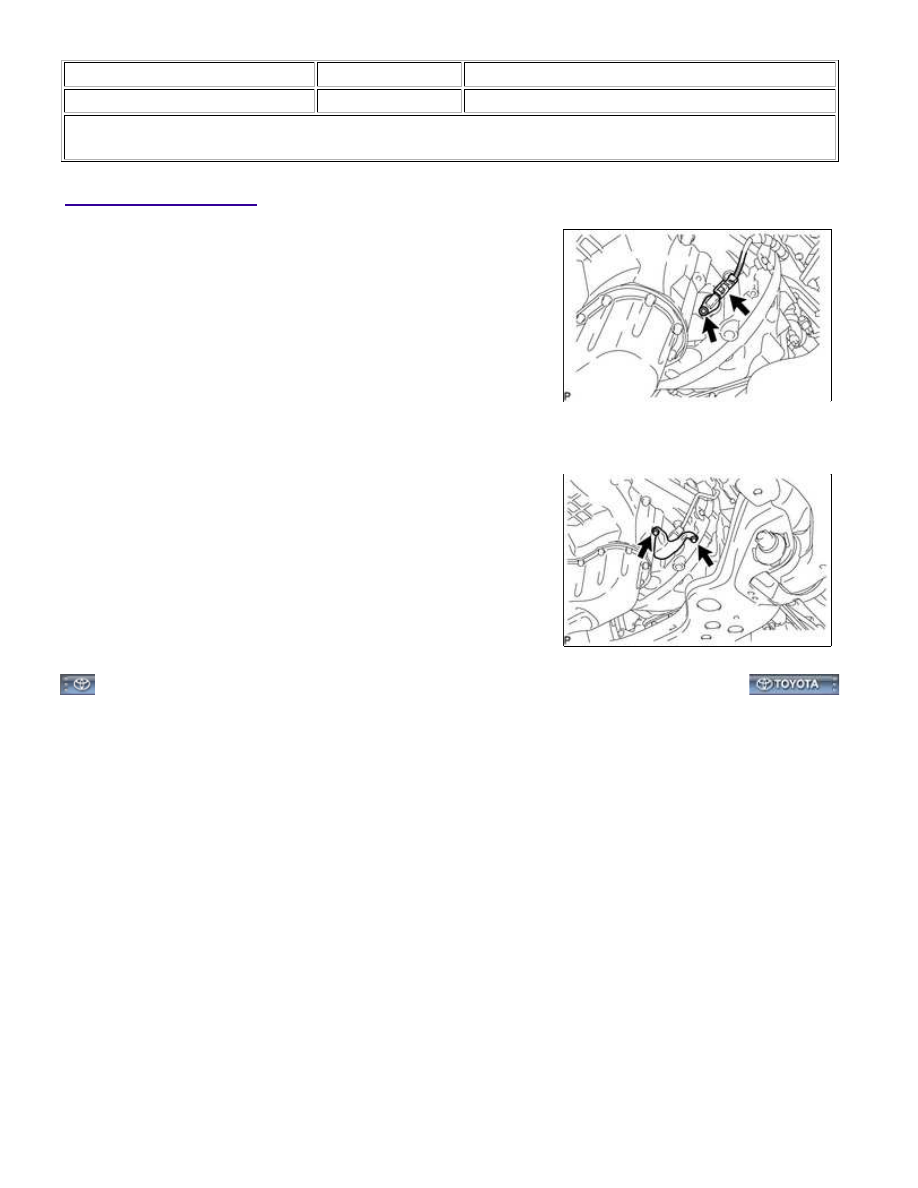

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER ASSEMBLY

3. DISCONNECT CONNECTOR HOLDER BLOCK

(a) Remove the connector holder block cover.

(b) Remove the 3 bolts and move the connector holder block so that

the ECM can be removed in the next step.

4. REMOVE ECM

(a) Disconnect the wire harness clamp.

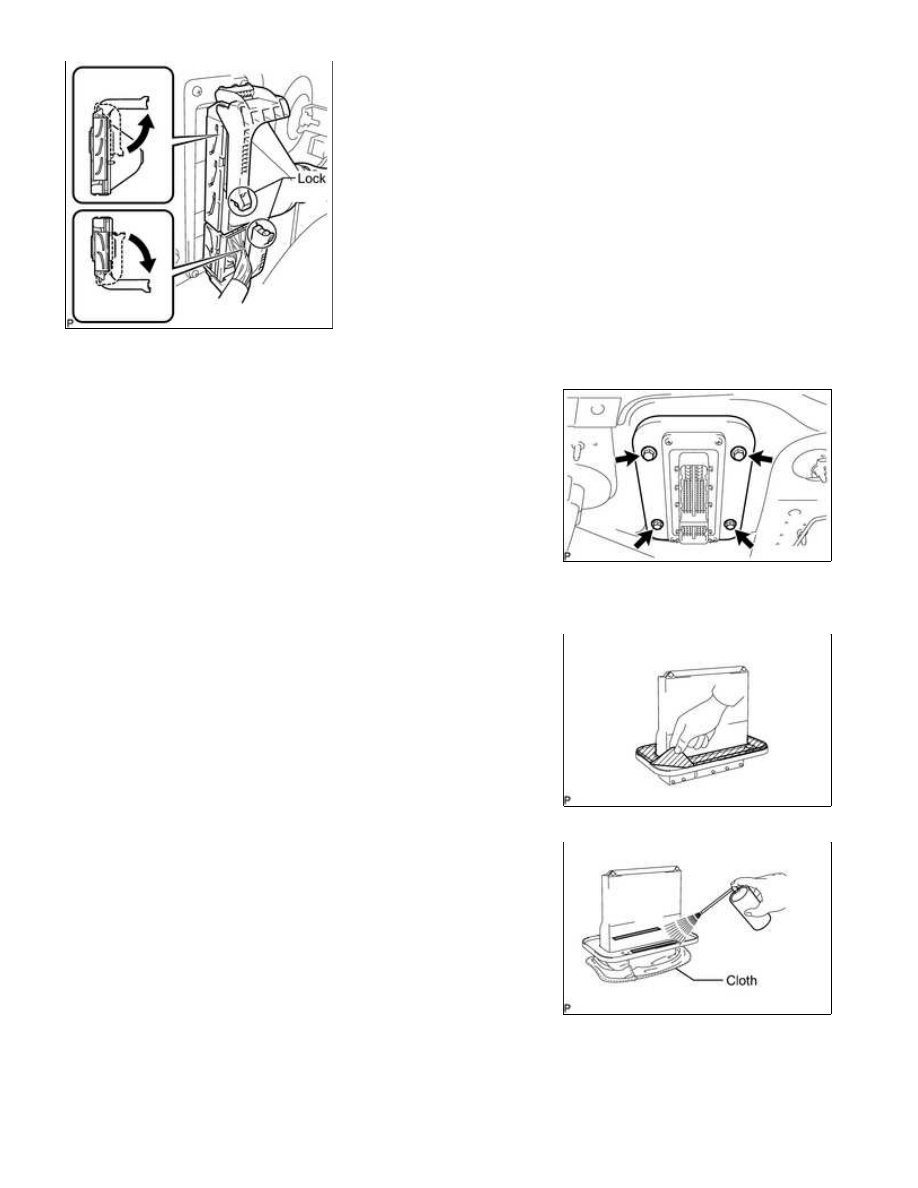

(b) Raise the 2 levers while pushing the locks on the 2 levers shown in the illustration.

NOTICE:

Make sure that the lock lever is raised 90° as shown in the illustration before disconnecting the connectors.

Failure to do this may cause the connectors to break.

1UR-FE ENGINE CONTROL SYSTEM: ECM: REMOVAL; 2015 MY...

(c) Disconnect the 2 connectors.

(d) Remove the 4 bolts and ECM.

5. REMOVE GASKET

the gasket.

NOTICE:

When using gasket remover or equivalent, cover the ECM

connector with a cloth.

1UR-FE ENGINE CONTROL SYSTEM: ECM: REMOVAL; 2015 MY...
