Toyota Tundra (2015 year). Manual - part 1056

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002PPY03FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

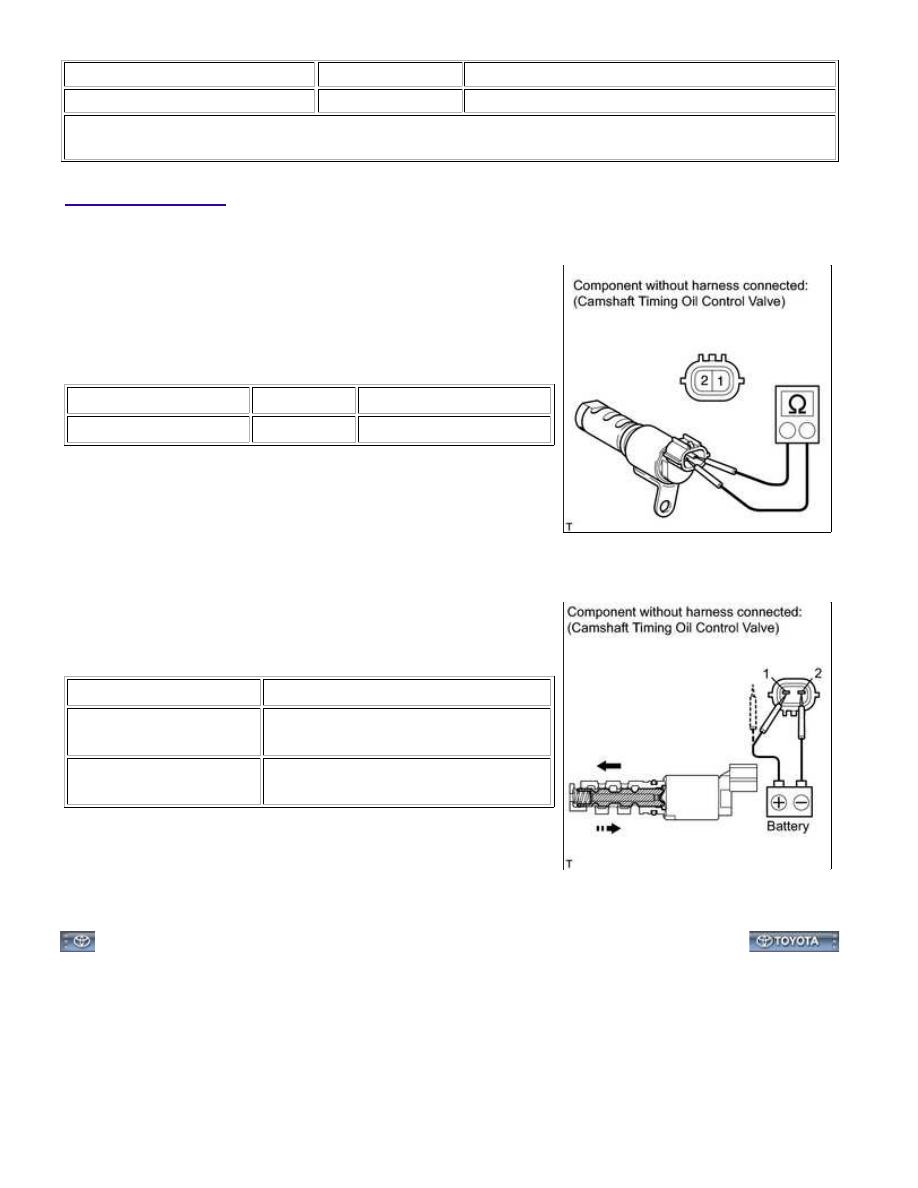

1. INSPECT CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

6.9 to 7.9 Ω

If the result is not as specified, replace the camshaft timing oil

control valve assembly.

(b) Connect the battery's positive (+) lead to terminal 1 and the

OK:

CONDITION

SPECIFIED CONDITION

Battery positive (+)

voltage is applied

Valve moves in left arrow direction

shown in the illustration

Battery positive (+)

voltage is cut off

Valve moves in right arrow direction

shown in the illustration

If the result is not as specified, replace the camshaft timing oil

control valve assembly. If the valve cannot return properly

1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTRO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003213027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

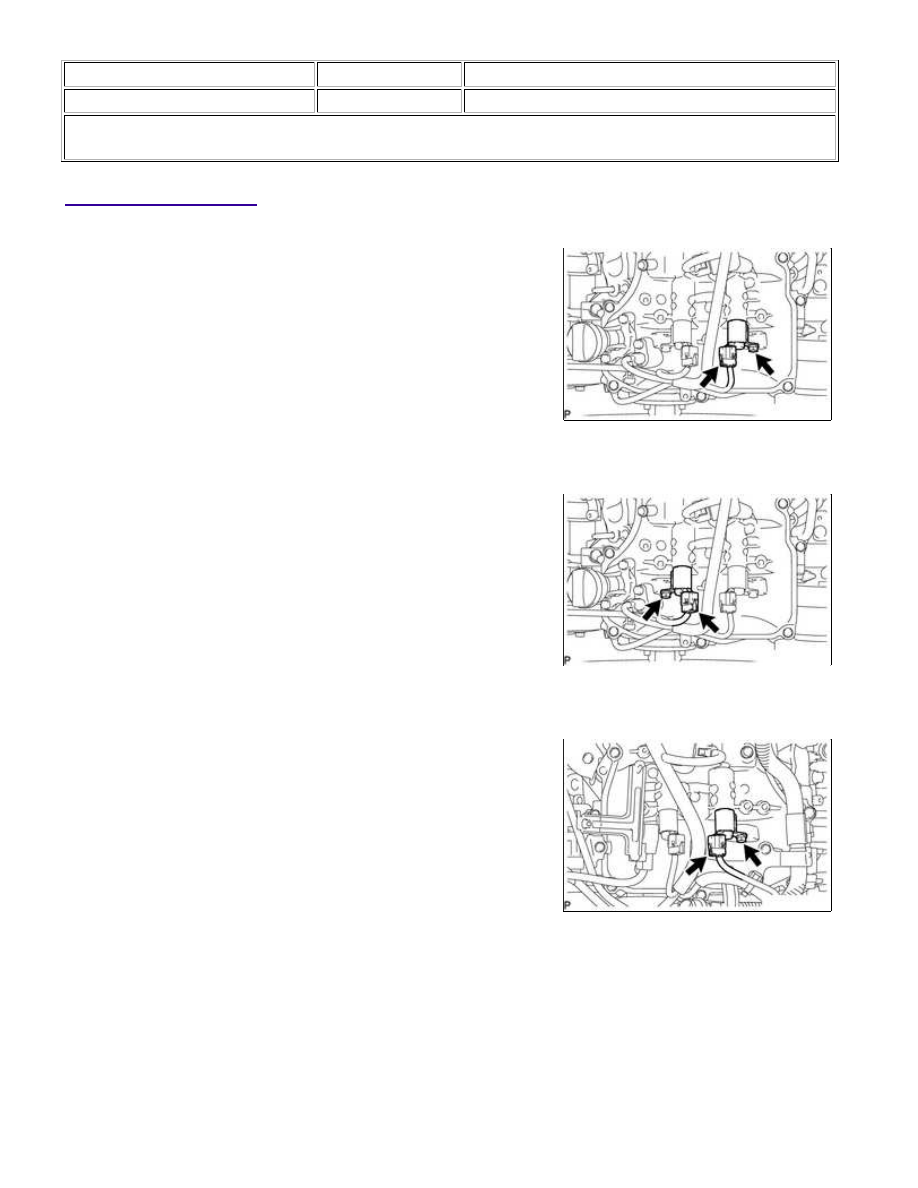

1. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

(b) Install a new O-ring to the oil control valve.

(c) Install the oil control valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

2. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

(b) Install a new O-ring to the oil control valve.

(c) Install the oil control valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

3. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

(b) Install a new O-ring to the oil control valve.

(c) Install the oil control valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTRO...

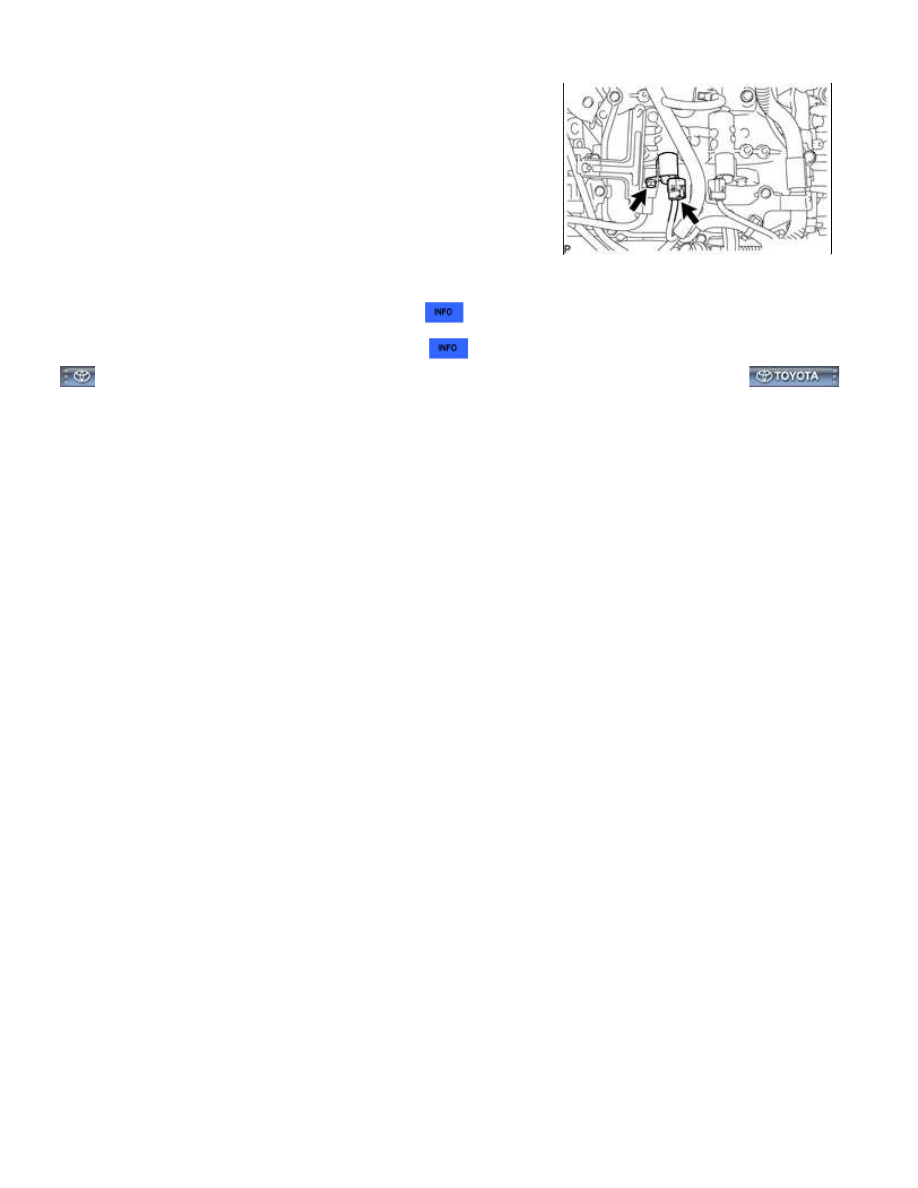

4. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

(b) Install a new O-ring to the oil control valve.

(c) Install the oil control valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

5. INSTALL AIR CLEANER HOSE ASSEMBLY

6. INSTALL V-BANK COVER SUB-ASSEMBLY

1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTRO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031Y6026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

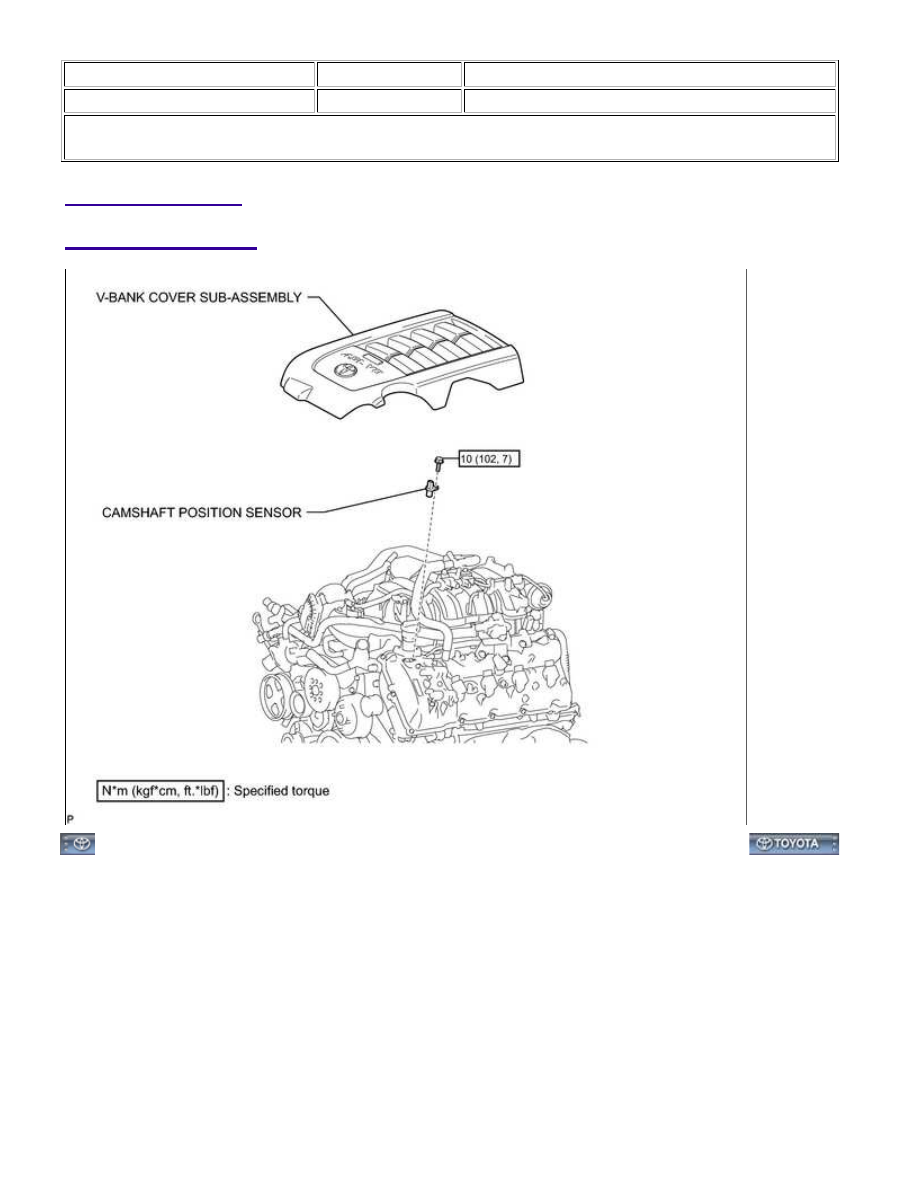

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION S...
