Toyota Tundra (2015 year). Manual - part 1057

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031Y7026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION SENSOR: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

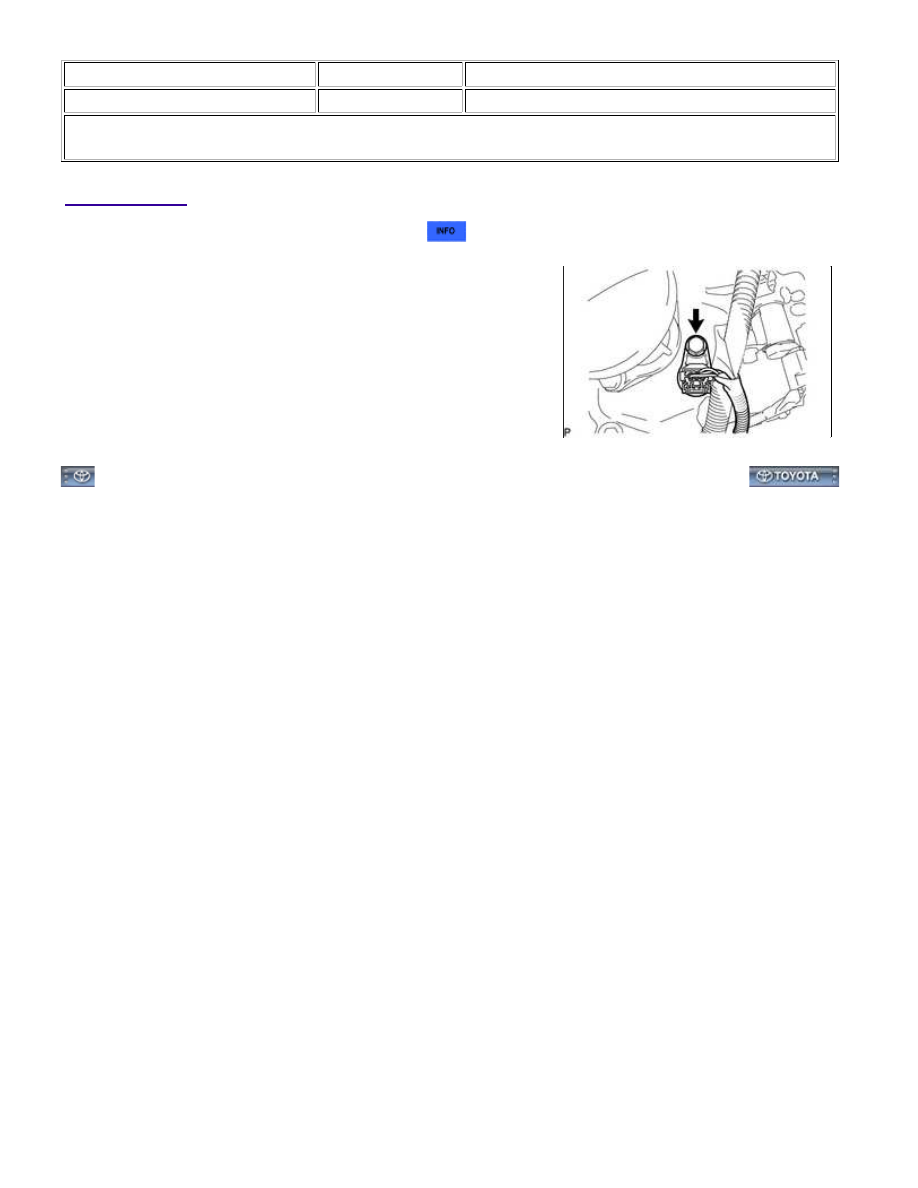

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE CAMSHAFT POSITION SENSOR

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION S...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031Y5026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION SENSOR: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

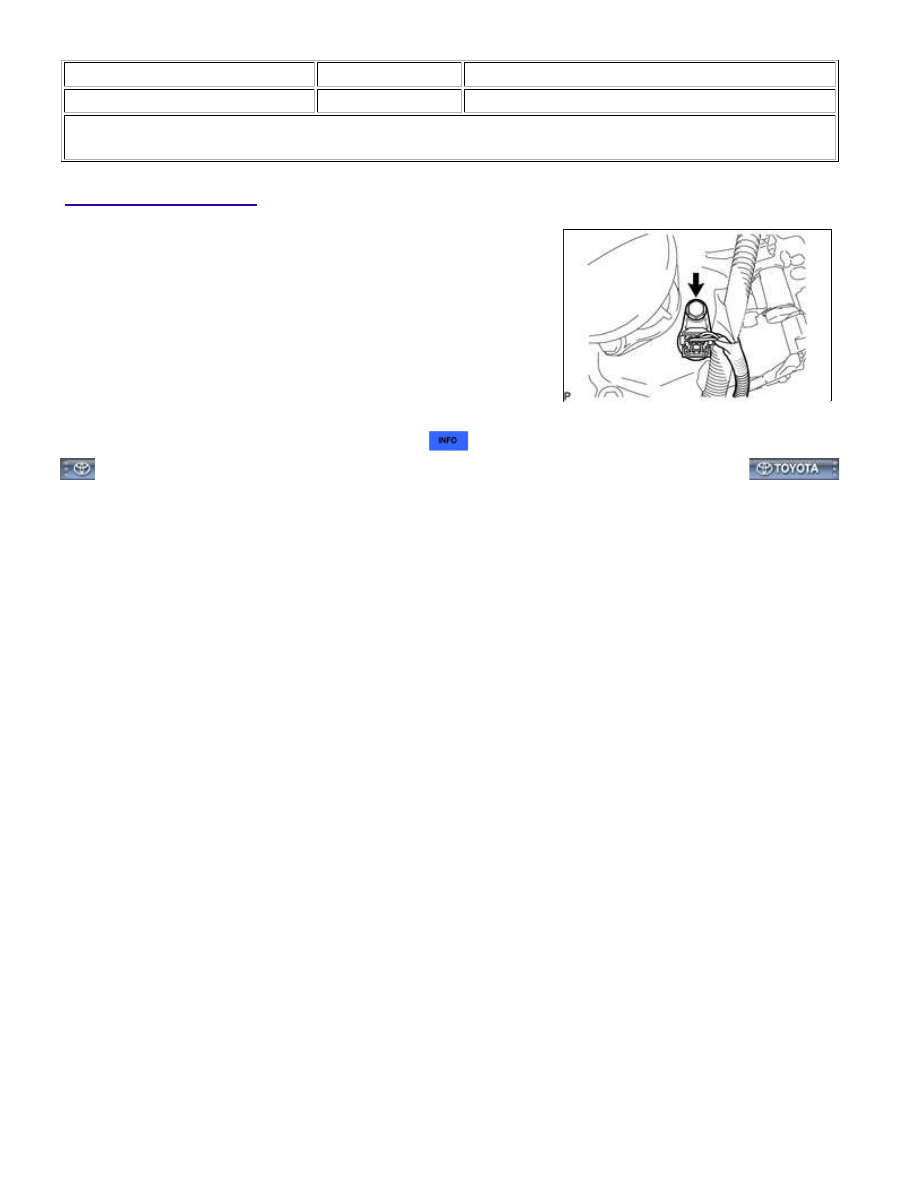

INSTALLATION

1. INSTALL CAMSHAFT POSITION SENSOR

(a) Install the sensor with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Connect the sensor connector.

2. INSTALL V-BANK COVER SUB-ASSEMBLY

1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION S...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002PQ703GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

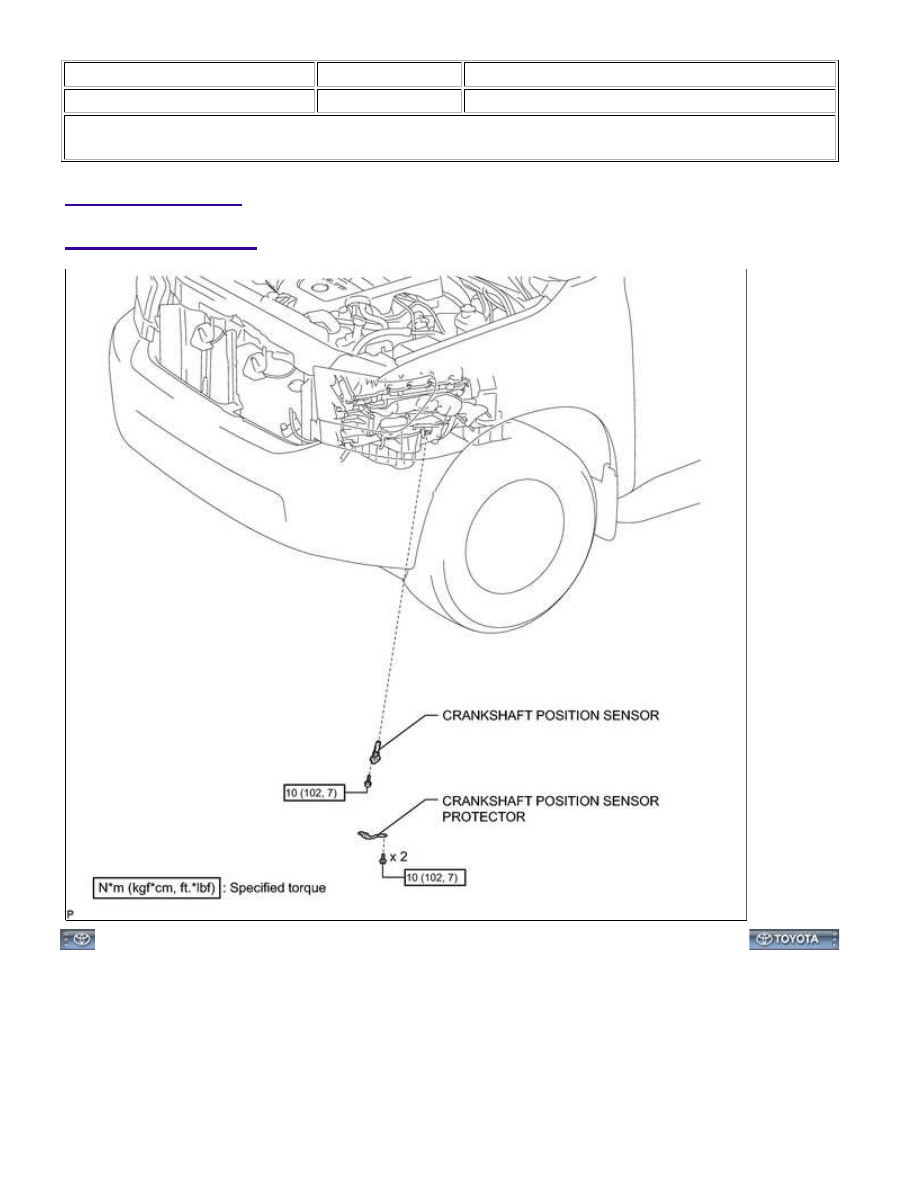

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQ803HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION SENSOR: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

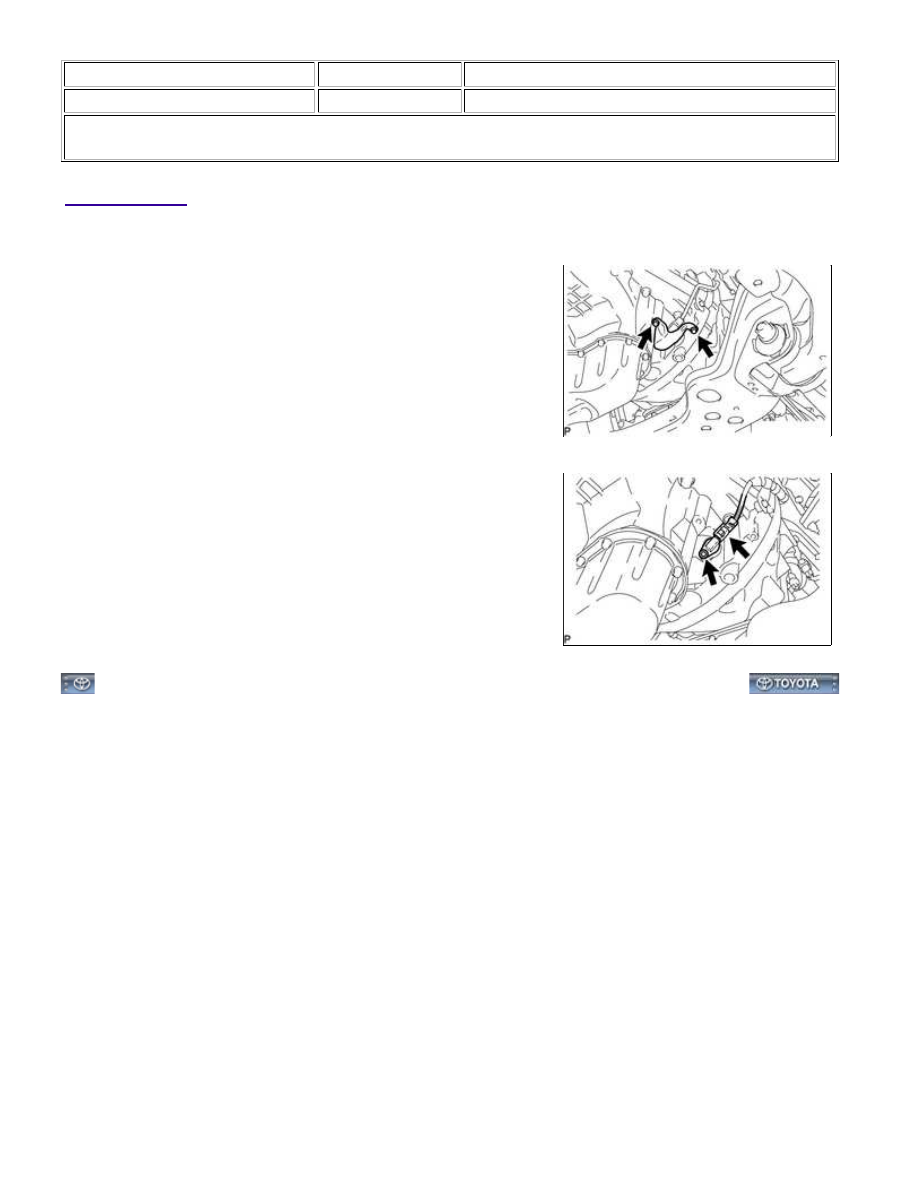

REMOVAL

1. REMOVE CRANKSHAFT POSITION SENSOR PROTECTOR

(a) Remove the 2 bolts and sensor protector.

2. REMOVE CRANKSHAFT POSITION SENSOR

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

1UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION...
