Toyota Tundra (2015 year). Manual - part 1043

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000040K800FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: EGR VALVE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

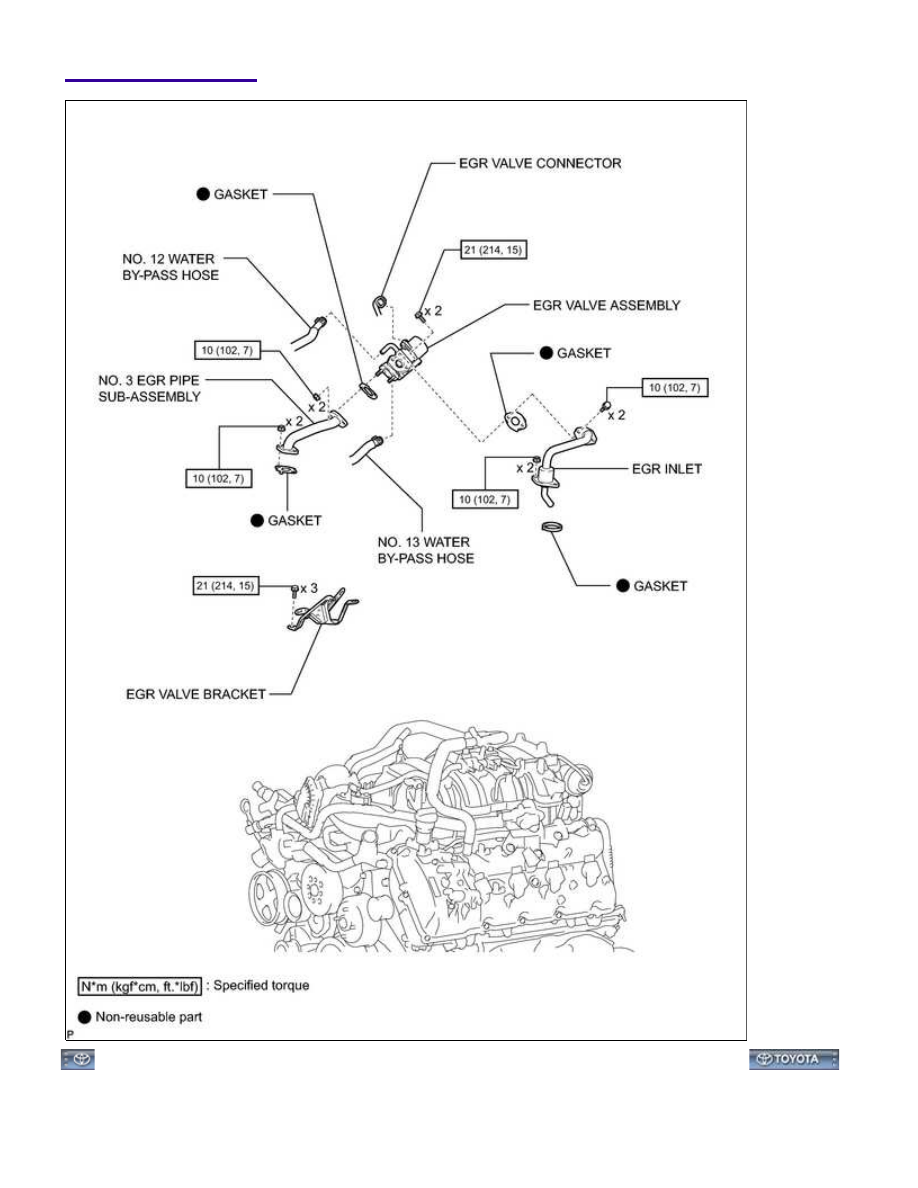

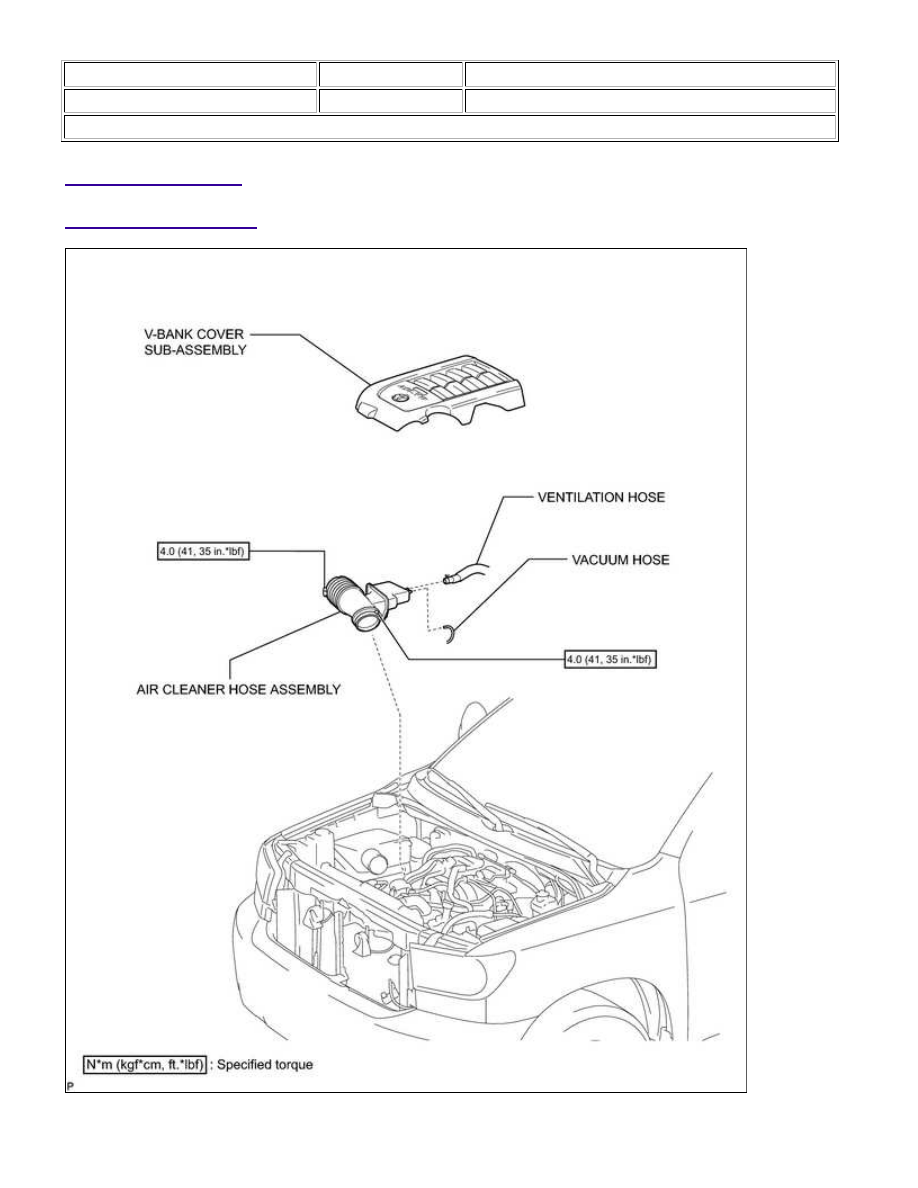

COMPONENTS

ILLUSTRATION

1UR-FE EMISSION CONTROL: EGR VALVE: COMPONENTS; 201...

ILLUSTRATION

1UR-FE EMISSION CONTROL: EGR VALVE: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000040K900GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: EGR VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

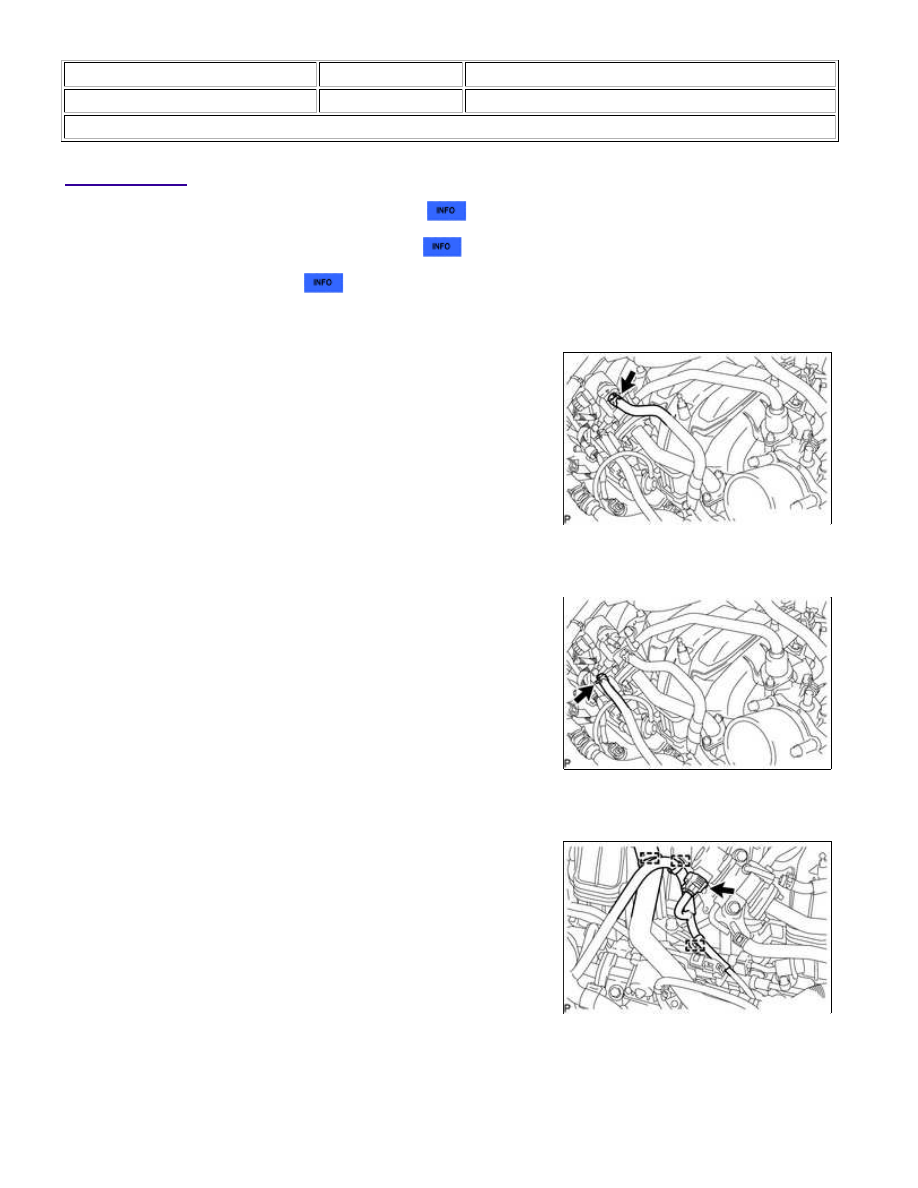

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER HOSE ASSEMBLY

3. DRAIN ENGINE COOLANT

4. DISCONNECT NO. 12 WATER BY-PASS HOSE

(a) Disconnect the No. 12 water by-pass hose.

5. DISCONNECT NO. 13 WATER BY-PASS HOSE

(a) Disconnect the No. 13 water by-pass hose.

6. REMOVE EGR VALVE ASSEMBLY

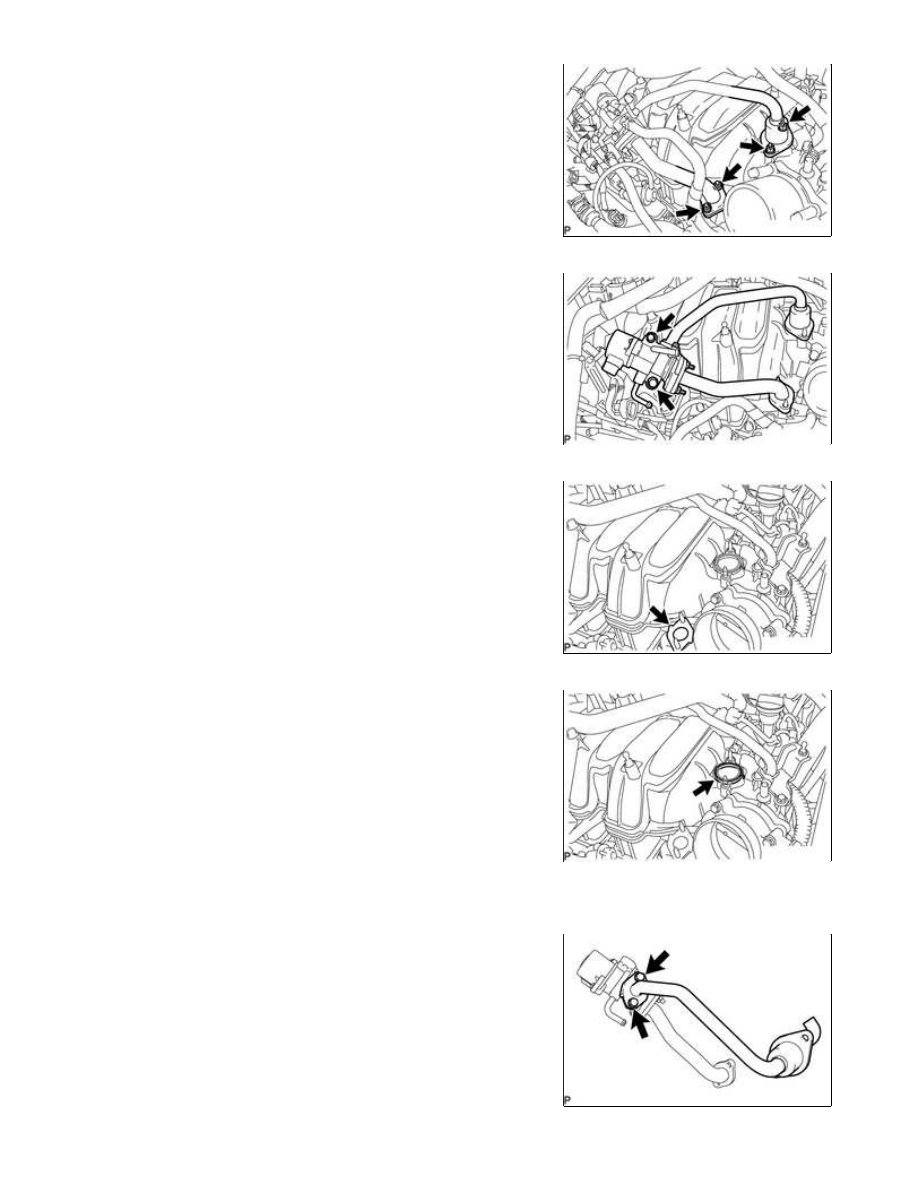

(a) Disconnect the 3 clamps and connector.

1UR-FE EMISSION CONTROL: EGR VALVE: REMOVAL; 2015 MY...

(b) Remove the 4 nuts.

(c) Remove the 2 bolts and EGR valve.

(d) Remove the gasket from the No. 2 EGR pipe.

NOTICE:

7. REMOVE EGR INLET

(a) Remove the 2 bolts, EGR inlet and gasket.

NOTICE:
