Toyota Tundra (2015 year). Manual - part 1041

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HXP03FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: CANISTER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

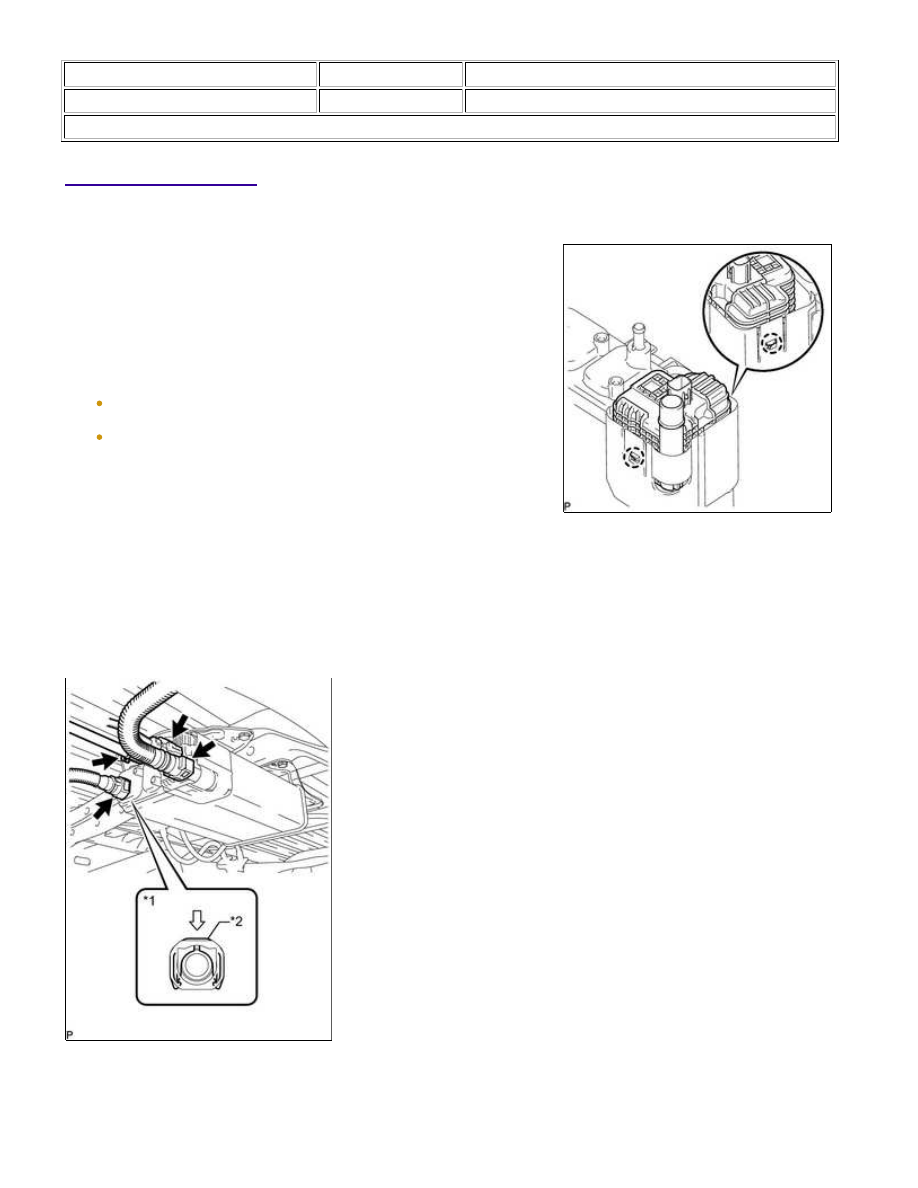

INSTALLATION

1. INSTALL CANISTER PUMP MODULE

(a) Engage the 2 claws to install a new canister pump module to the

charcoal canister assembly.

NOTICE:

Do not allow foreign matter such as grease, oil or water to
adhere to the O-rings.
Ensure that the claws are engaged properly.

2. INSTALL CHARCOAL CANISTER ASSEMBLY

(a) Install the charcoal canister assembly with the 4 bolts.

Torque:

29 N·m {296 kgf·cm, 21ft·lbf}

(b) Attach the wire harness clamp.

(c) Connect the vent line hose.

(1) Push the vent line hose into the port and push the retainer to lock it.

1UR-FE EMISSION CONTROL: CANISTER: INSTALLATION; 201...

Text in Illustration

*1

Vent Line Hose

*2

Retainer

Push

NOTICE:

Check for damage or foreign objects on the connected part.
After connecting the vent line hose, check that the vent line hose and valve are securely connected by
pulling on them.

(d) Connect the air inlet line hose.

NOTICE:

Check for damage or foreign objects on the connected part.
After connecting the air inlet line hose, check that the air inlet line hose and valve are securely connected
by pulling on them.

(e) Connect the purge line hose and slide the clamp to secure the hose.

(f) Connect the canister pump module connector.

(g) Connect the wiring harness clamp bracket with the nut.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

1UR-FE EMISSION CONTROL: CANISTER: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000040K400FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: EGR COOLER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

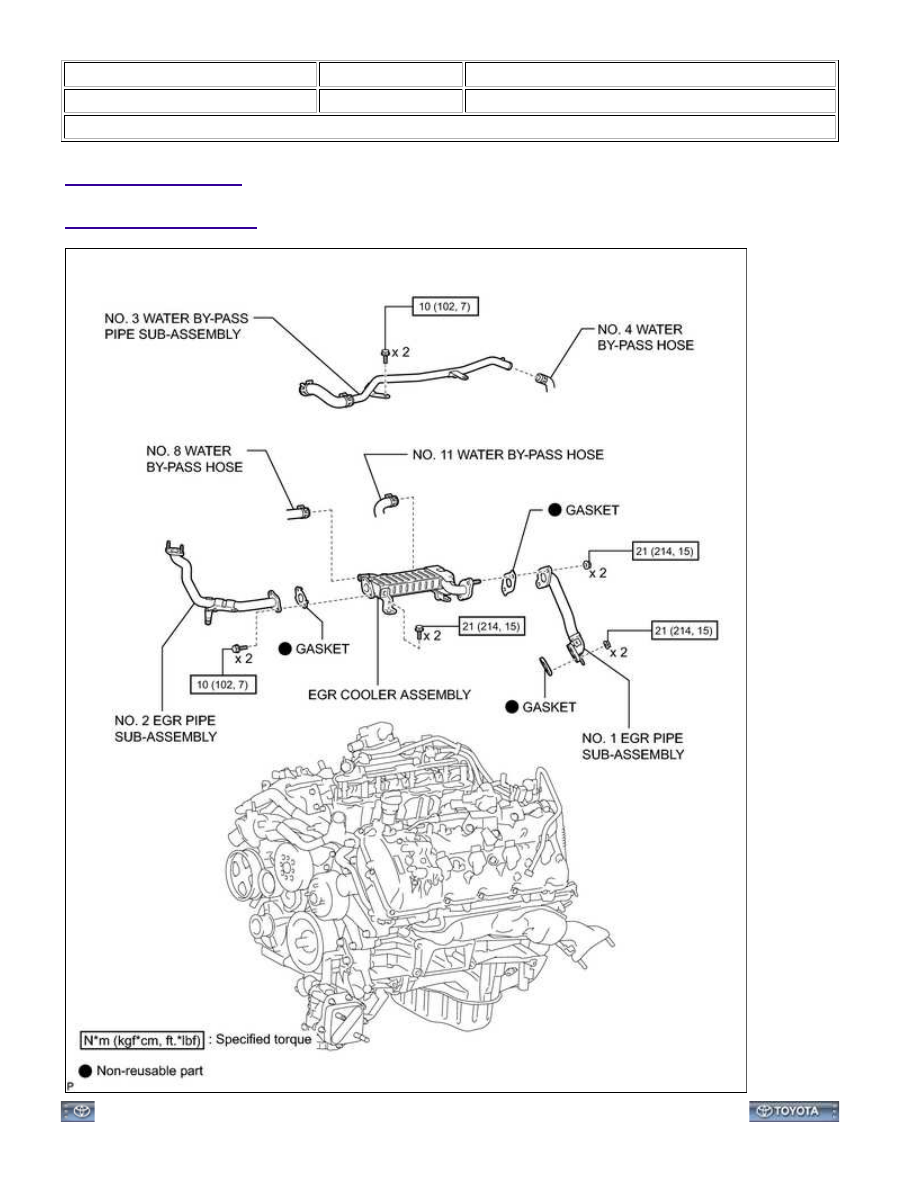

COMPONENTS

ILLUSTRATION

1UR-FE EMISSION CONTROL: EGR COOLER: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000040K500GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: EGR COOLER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

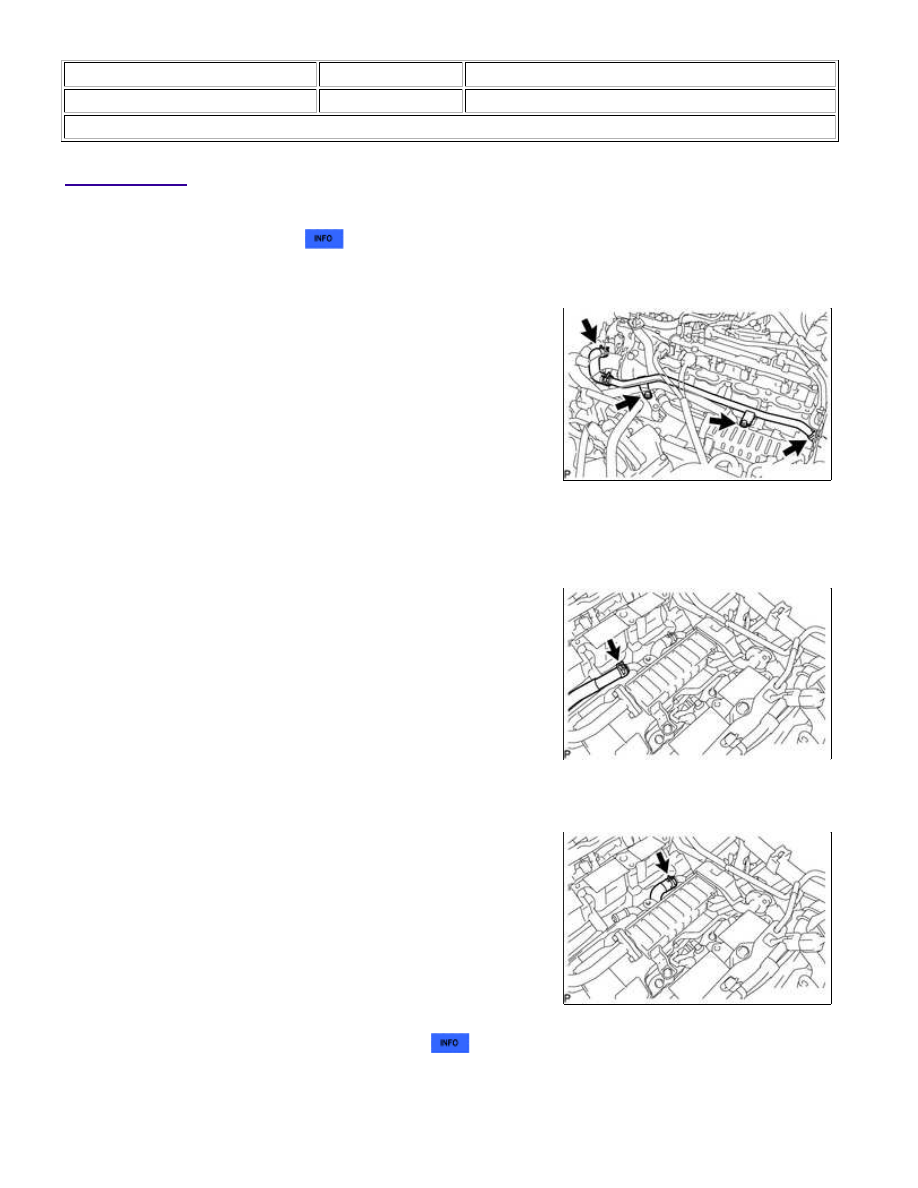

REMOVAL

1. REMOVE INTAKE MANIFOLD ASSEMBLY

(a) Remove the intake manifold



.

2. REMOVE NO. 3 WATER BY-PASS PIPE SUB-ASSEMBLY

(a) Disconnect the No. 4 water by-pass hose.

(b) Disconnect the hose and remove the 2 bolts and No. 3 water by-pass pipe.

3. DISCONNECT NO. 8 WATER BY-PASS HOSE

(a) Disconnect the No. 8 water by-pass hose.

4. DISCONNECT NO. 11 WATER BY-PASS HOSE

(a) Disconnect the No. 11 water by-pass hose.

5. REMOVE NO. 1 EGR PIPE SUB-ASSEMBLY

6. REMOVE EGR COOLER ASSEMBLY

1UR-FE EMISSION CONTROL: EGR COOLER: REMOVAL; 2015 ...
