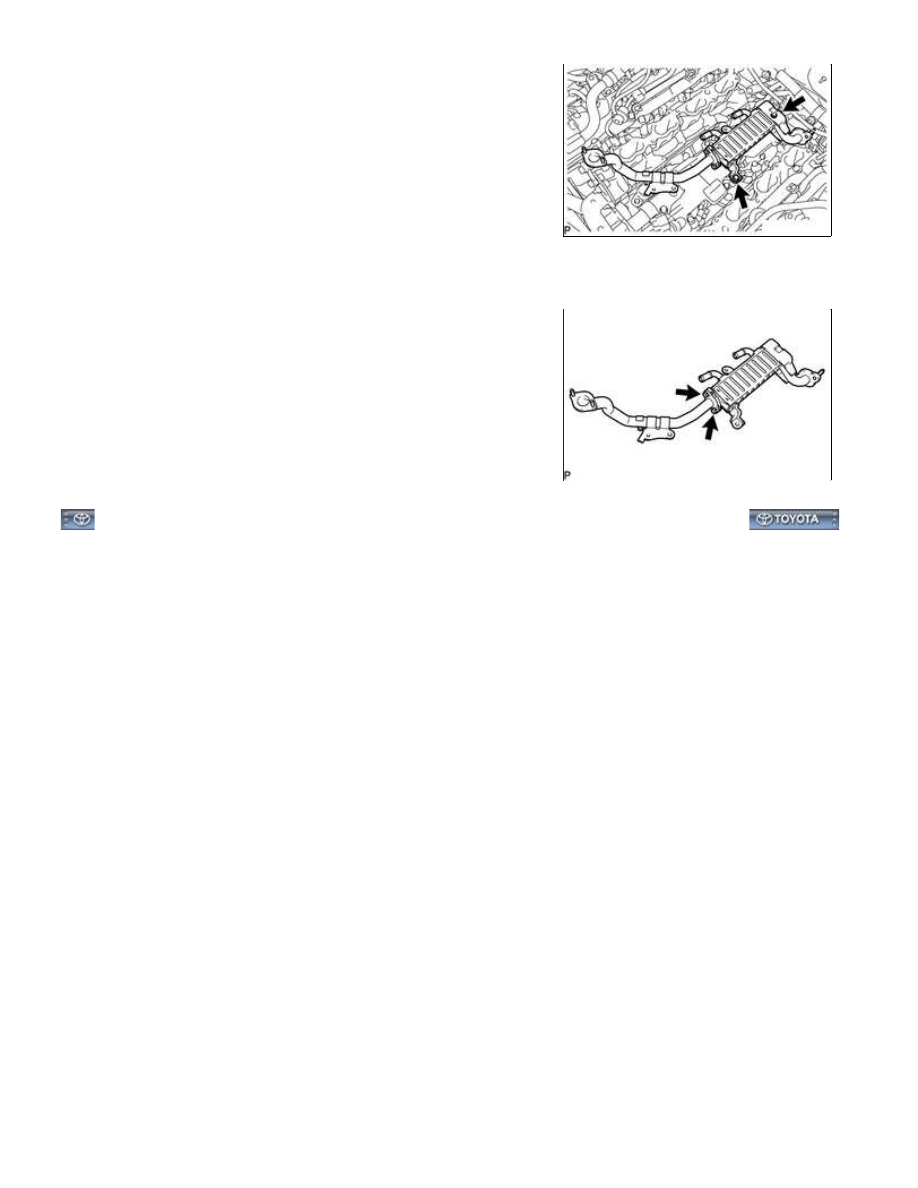

(a) Remove the 2 bolts and EGR cooler.

7. REMOVE NO. 2 EGR PIPE SUB-ASSEMBLY

(a) Remove the 2 bolts, No. 2 EGR pipe and gasket.

NOTICE:

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000040K300GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: EGR COOLER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

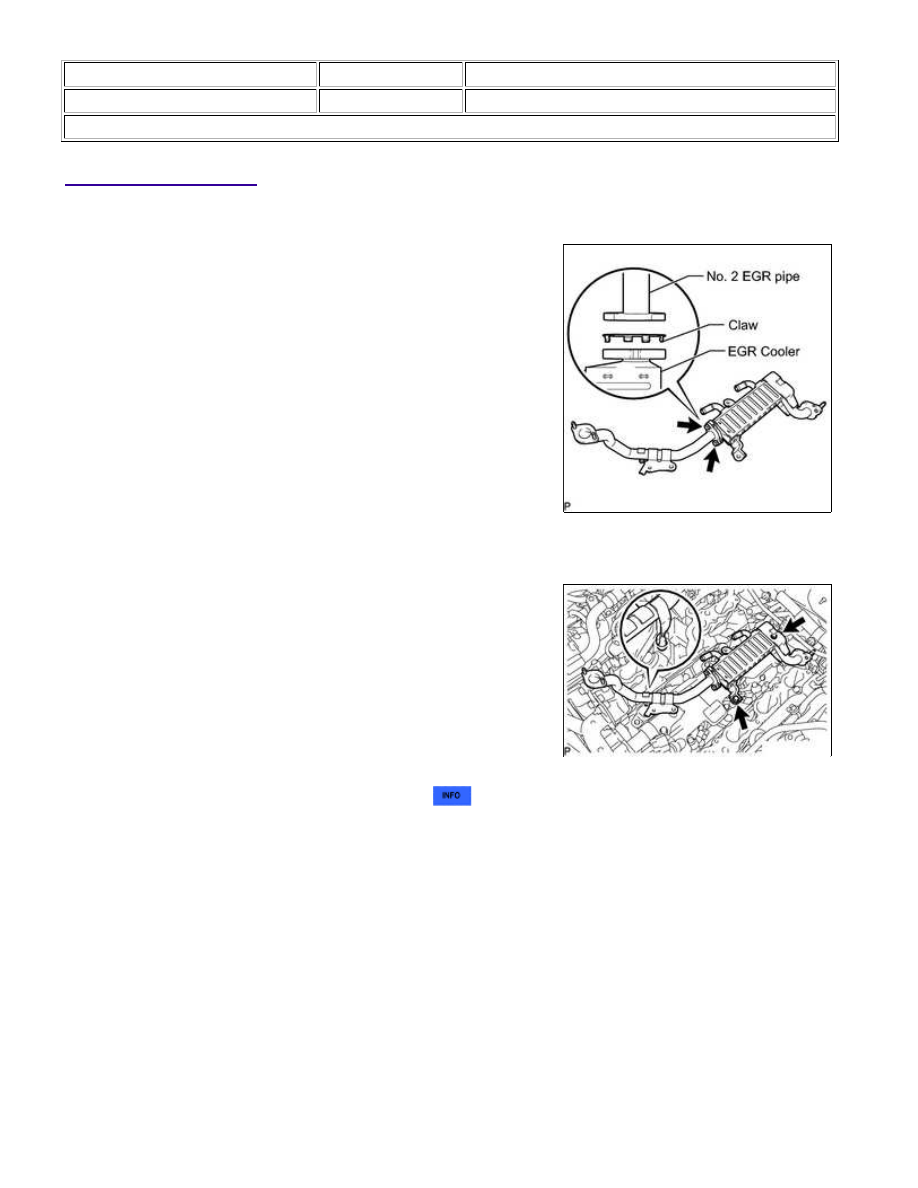

1. INSTALL NO. 2 EGR PIPE SUB-ASSEMBLY

(a) Install a new gasket and the No. 2 EGR pipe with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

NOTICE:

Make sure the gasket's claws are not caught between the No. 2

EGR pipe and EGR cooler.

2. INSTALL EGR COOLER ASSEMBLY

(a) Install the EGR cooler with the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

3. INSTALL NO. 1 EGR PIPE SUB-ASSEMBLY

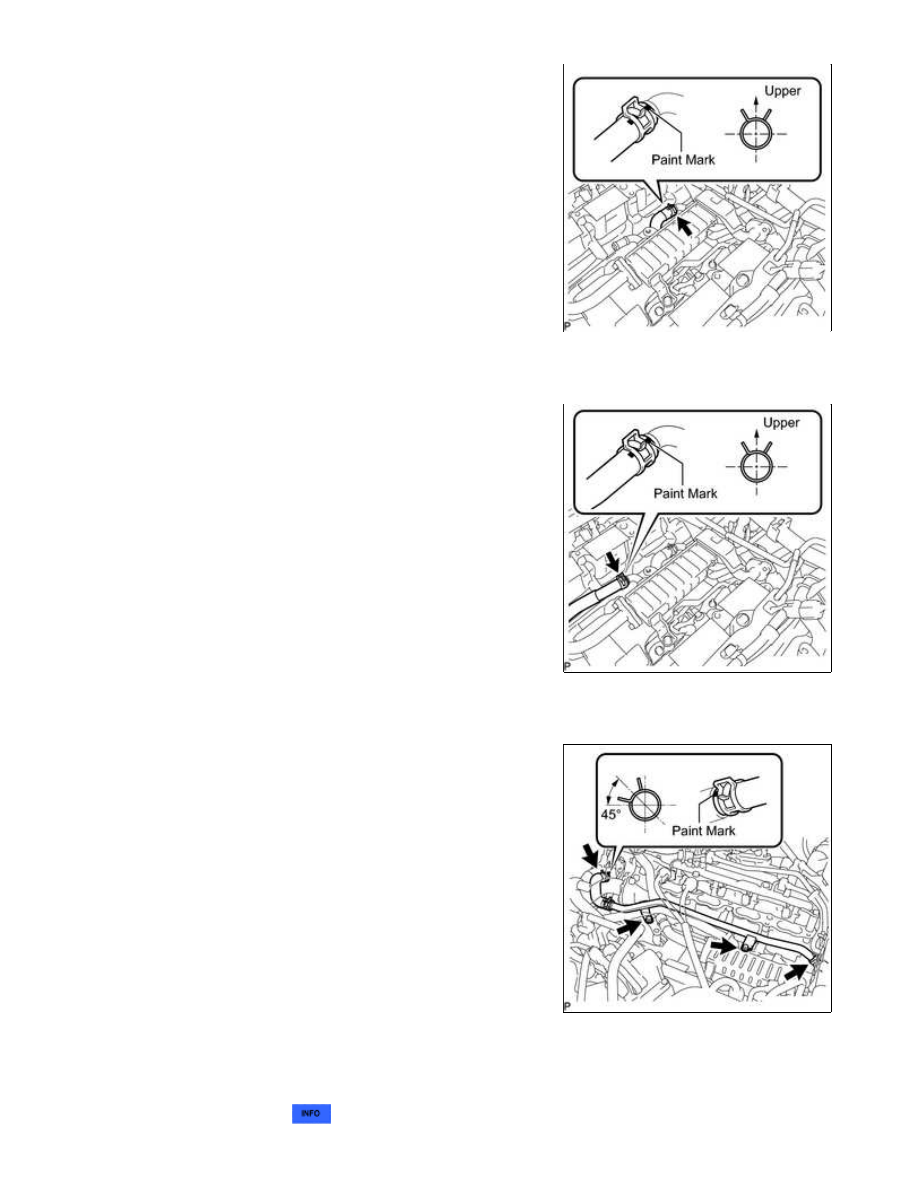

4. CONNECT NO. 11 WATER BY-PASS HOSE

1UR-FE EMISSION CONTROL: EGR COOLER: INSTALLATION; 20...

(a) Connect the No. 11 water by-pass hose.

HINT:

(a) Connect the No. 8 water by-pass hose.

HINT:

(a) Install the No. 3 water by-pass pipe with the 2 bolts and connect

the hose.

HINT:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Connect the No. 4 water by-pass hose.

7. INSTALL INTAKE MANIFOLD ASSEMBLY

(a) Install the intake manifold



.

1UR-FE EMISSION CONTROL: EGR COOLER: INSTALLATION; 20...

1UR-FE EMISSION CONTROL: EGR COOLER: INSTALLATION; 20...
