Toyota Tundra (2015 year). Manual - part 1030

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S4T03PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: WATER PUMP: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

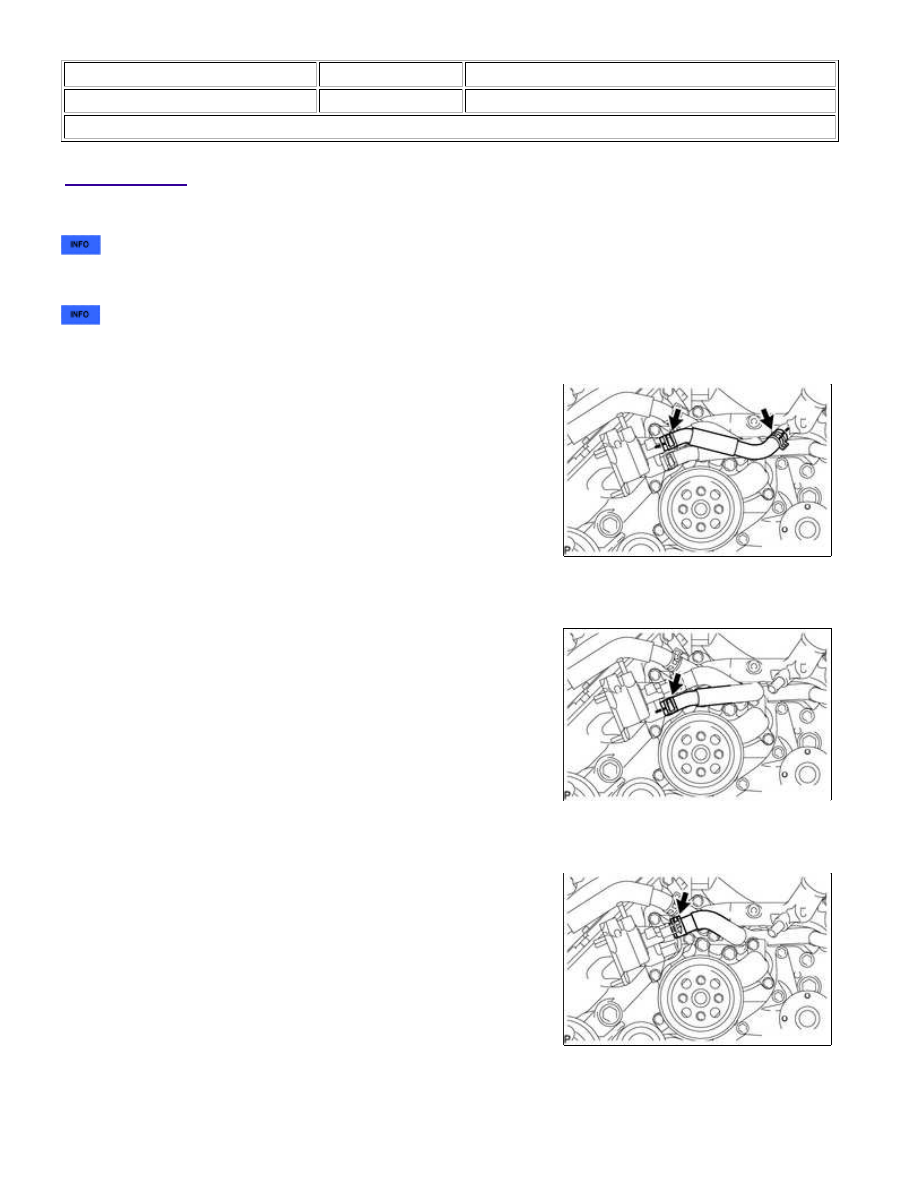

1. REMOVE FAN SHROUD

2. REMOVE WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

3. REMOVE NO. 1 WATER BY-PASS HOSE

(a) Remove the No. 1 water by-pass hose.

4. DISCONNECT NO. 8 WATER BY-PASS HOSE

(a) Disconnect the No. 8 water by-pass hose.

5. DISCONNECT NO. 5 WATER BY-PASS HOSE

(a) Disconnect the No. 5 water by-pass hose.

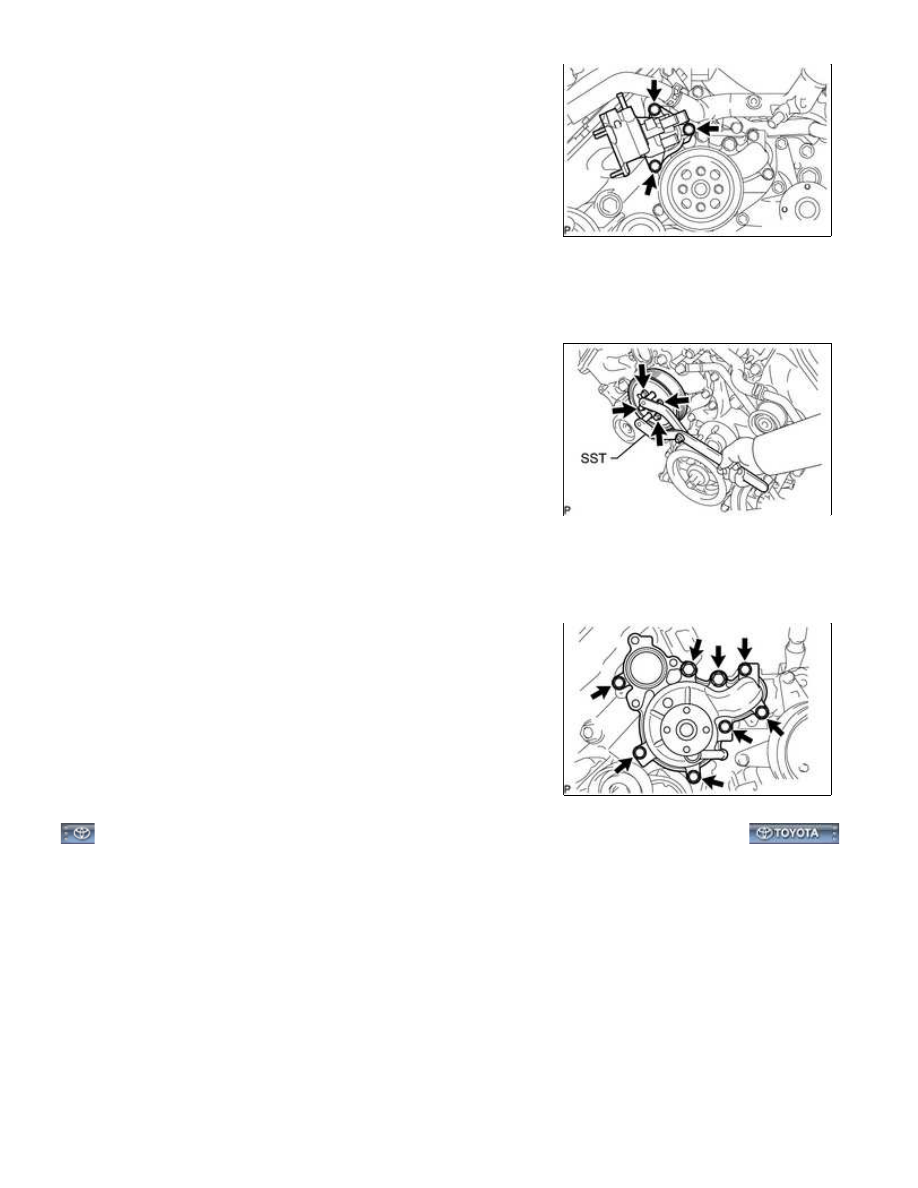

6. REMOVE WATER INLET HOUSING

1UR-FE COOLING: WATER PUMP: REMOVAL; 2015 MY Tundra [0...

(a) Remove the 3 bolts and water inlet housing.

(b) Remove the gasket from the water pump assembly.

7. REMOVE WATER PUMP PULLEY

(a) Using SST, hold the water pump pulley.

SST: 09960-10010

09962-01000

09963-01000

(b) Remove the 4 bolts and water pump pulley.

8. REMOVE WATER PUMP ASSEMBLY

(a) Remove the 8 bolts, water pump assembly and gasket.

1UR-FE COOLING: WATER PUMP: REMOVAL; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S4R03RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

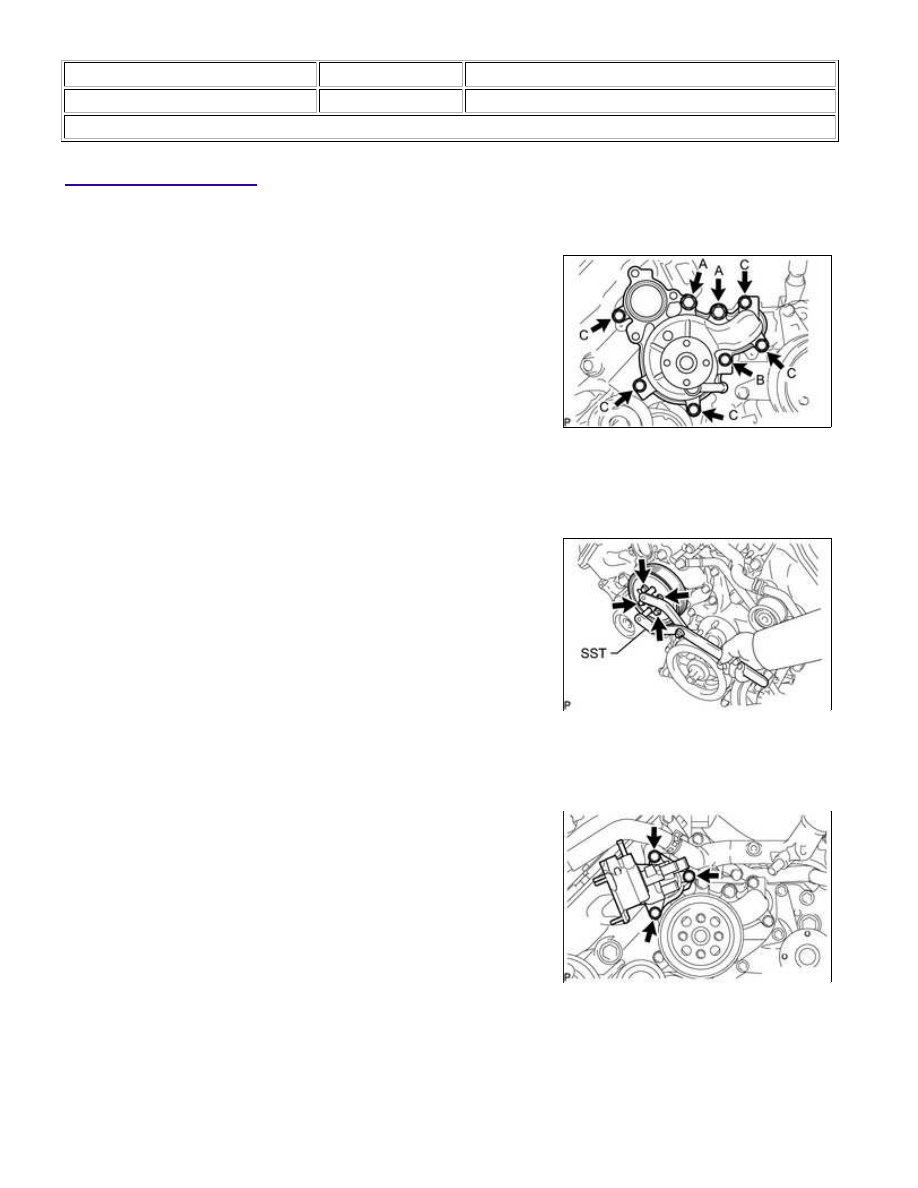

1. INSTALL WATER PUMP ASSEMBLY

(a) Install a new gasket and the water pump assembly with the 8

bolts shown in the illustration.

Torque:

for bolt A -

47 N·m {479 kgf·cm, 35ft·lbf}

for bolt B -

23 N·m {235 kgf·cm, 17ft·lbf}

for bolt C -

20 N·m {204 kgf·cm, 15ft·lbf}

2. INSTALL WATER PUMP PULLEY

(a) Temporarily install the water pump pulley with the 4 bolts.

(b) Using SST, hold the water pump pulley and tighten the 4 bolts.

SST: 09960-10010

09962-01000

09963-01000

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

3. INSTALL WATER INLET HOUSING

(a) Install a new gasket to the water pump assembly.

(b) Install the water inlet housing with the 3 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

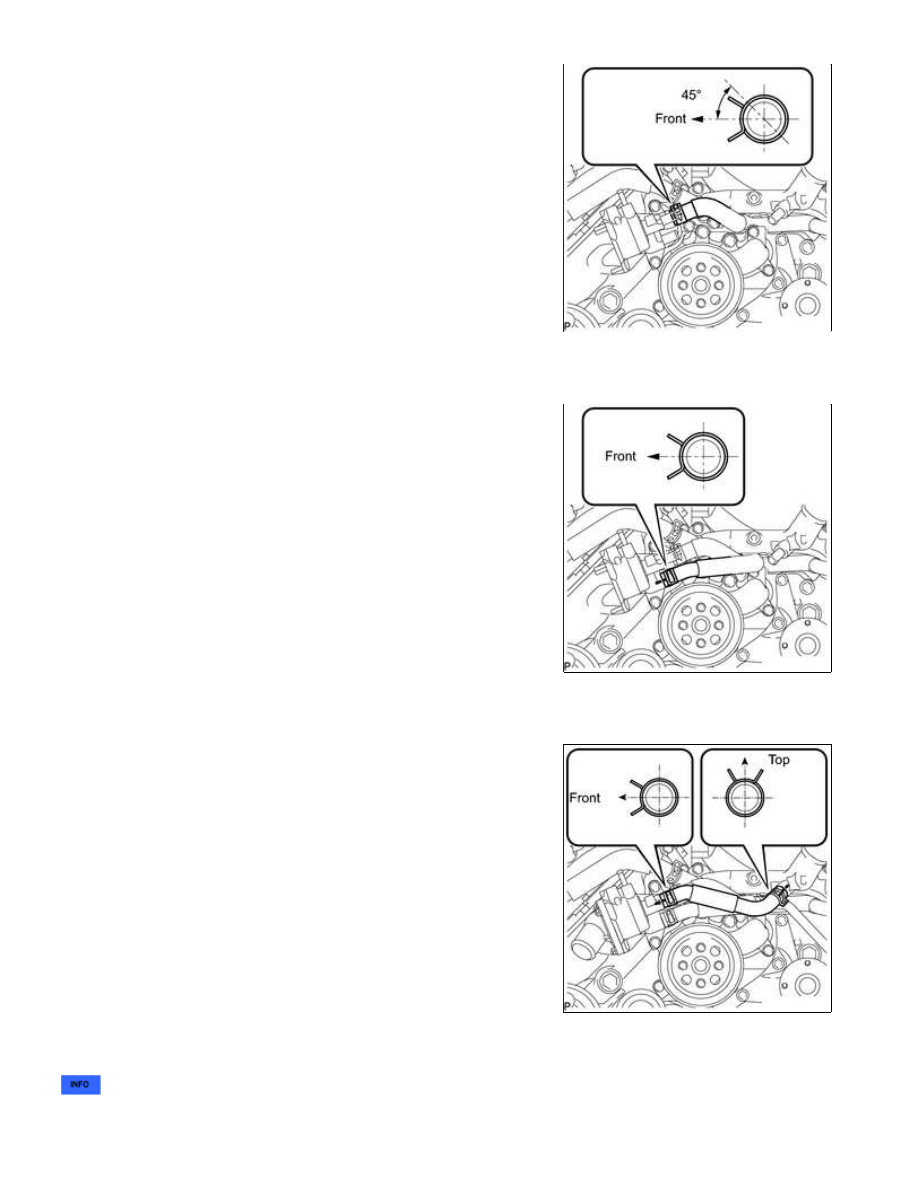

4. CONNECT NO. 5 WATER BY-PASS HOSE

1UR-FE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tund...

(a) Connect the No. 5 water by-pass hose.

HINT:

(a) Connect the No. 8 water by-pass hose.

HINT:

(a) Install the No. 1 water by-pass hose.

HINT:

8. INSTALL FAN SHROUD

1UR-FE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tund...
