Title: 1UR-FE COOLING: THERMOSTAT: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

If the thermostat was not installed, cooling efficiency would decrease. Even if the engine tends to overheat,

do not remove the thermostat.

1. REMOVE NO. 1 ENGINE UNDER COVER

2. DRAIN ENGINE COOLANT

3. REMOVE V-BANK COVER SUB-ASSEMBLY

4. REMOVE AIR CLEANER ASSEMBLY

5. REMOVE AIR TUBE SUB-ASSEMBLY LH

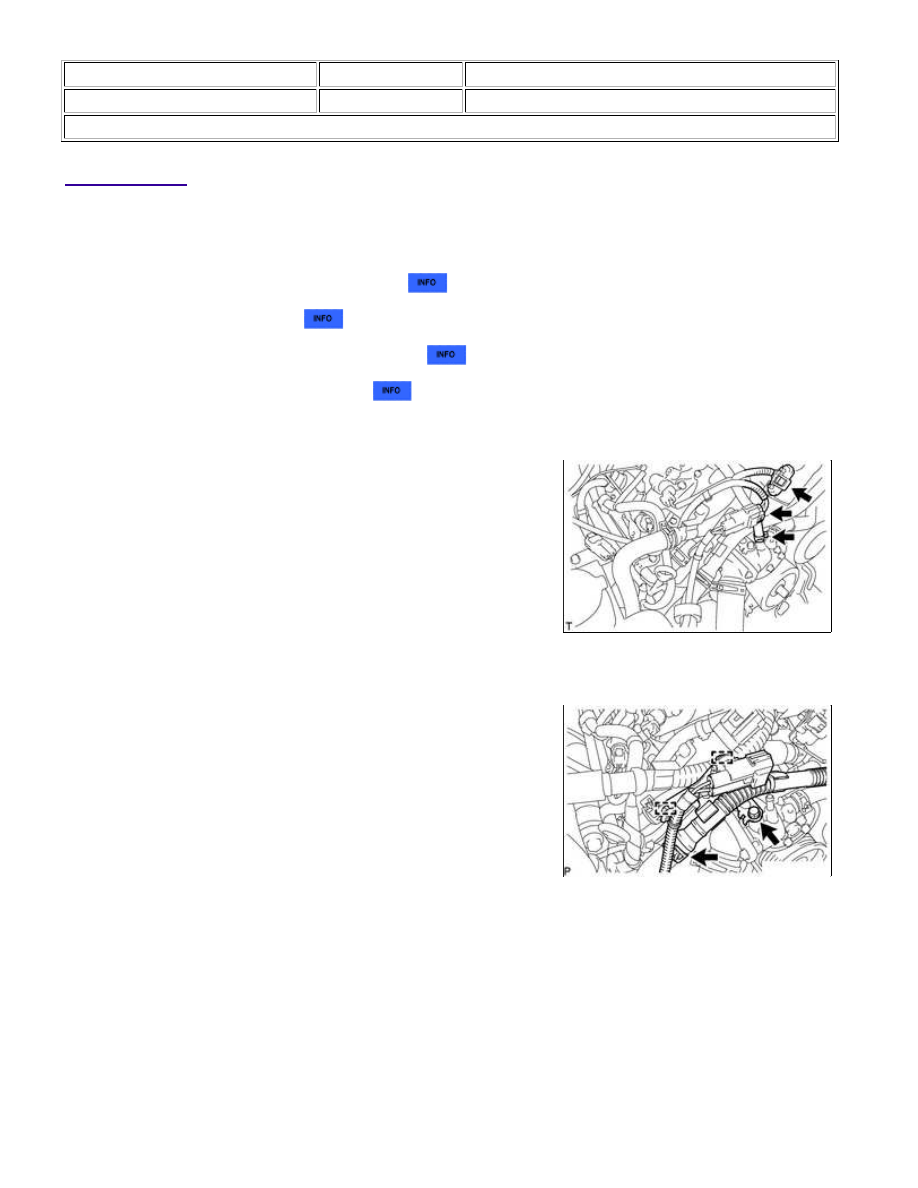

(a) Disconnect the 2 connectors.

(b) Disconnect the water by-pass hose.

(c) Disconnect the 2 wire harness clamps and air hose.

(d) Remove the bolt and disconnect the air tube LH from the water inlet housing.

1UR-FE COOLING: THERMOSTAT: REMOVAL; 2015 MY Tundra [0...

(e) Disconnect the vacuum sensor connector and clamp.

(f) Remove the 2 bolts and disconnect the air hose from the air switching valve LH.

(g) Remove the air tube LH.

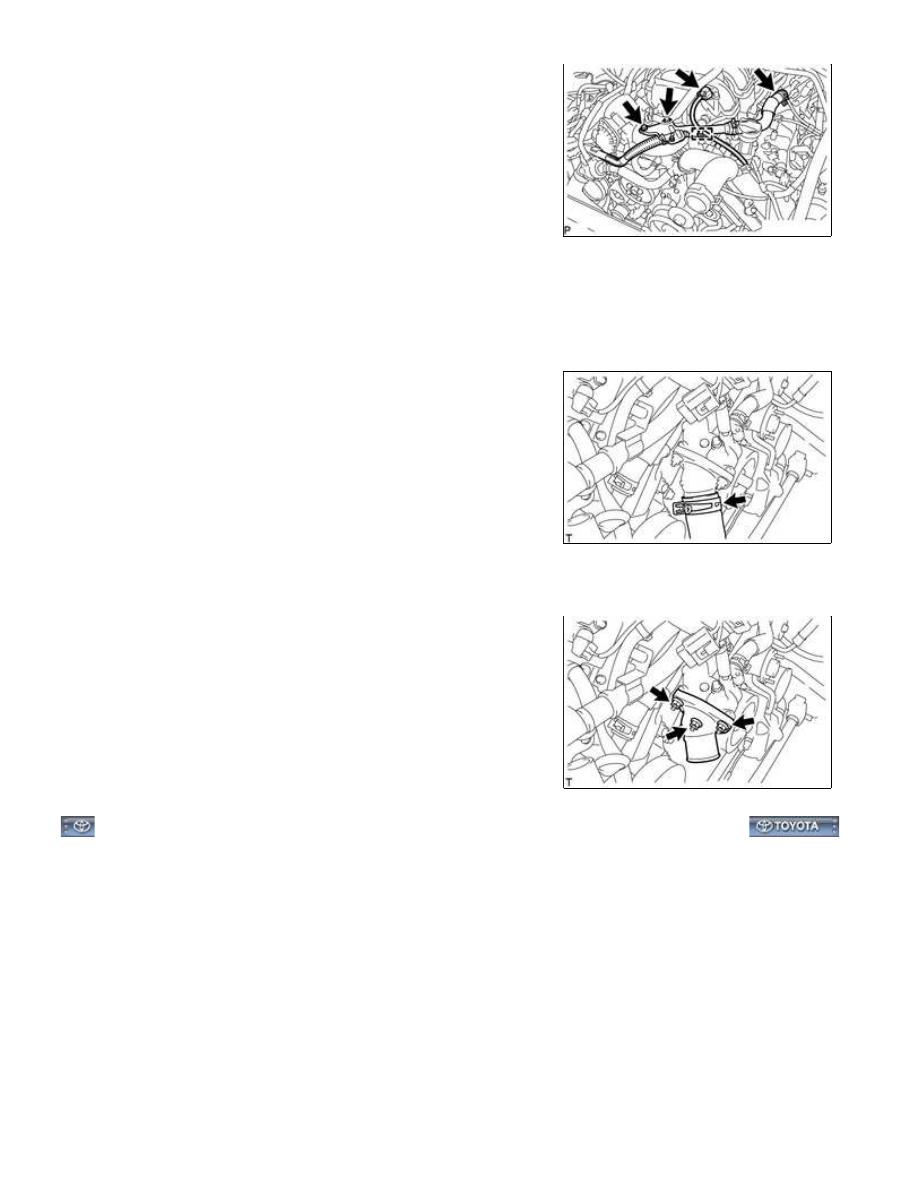

6. DISCONNECT OUTLET RADIATOR HOSE

(a) Disconnect the radiator hose.

7. REMOVE WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

(a) Remove the 3 nuts, water inlet with thermostat and gasket.

1UR-FE COOLING: THERMOSTAT: REMOVAL; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000V1K06RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: THERMOSTAT: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

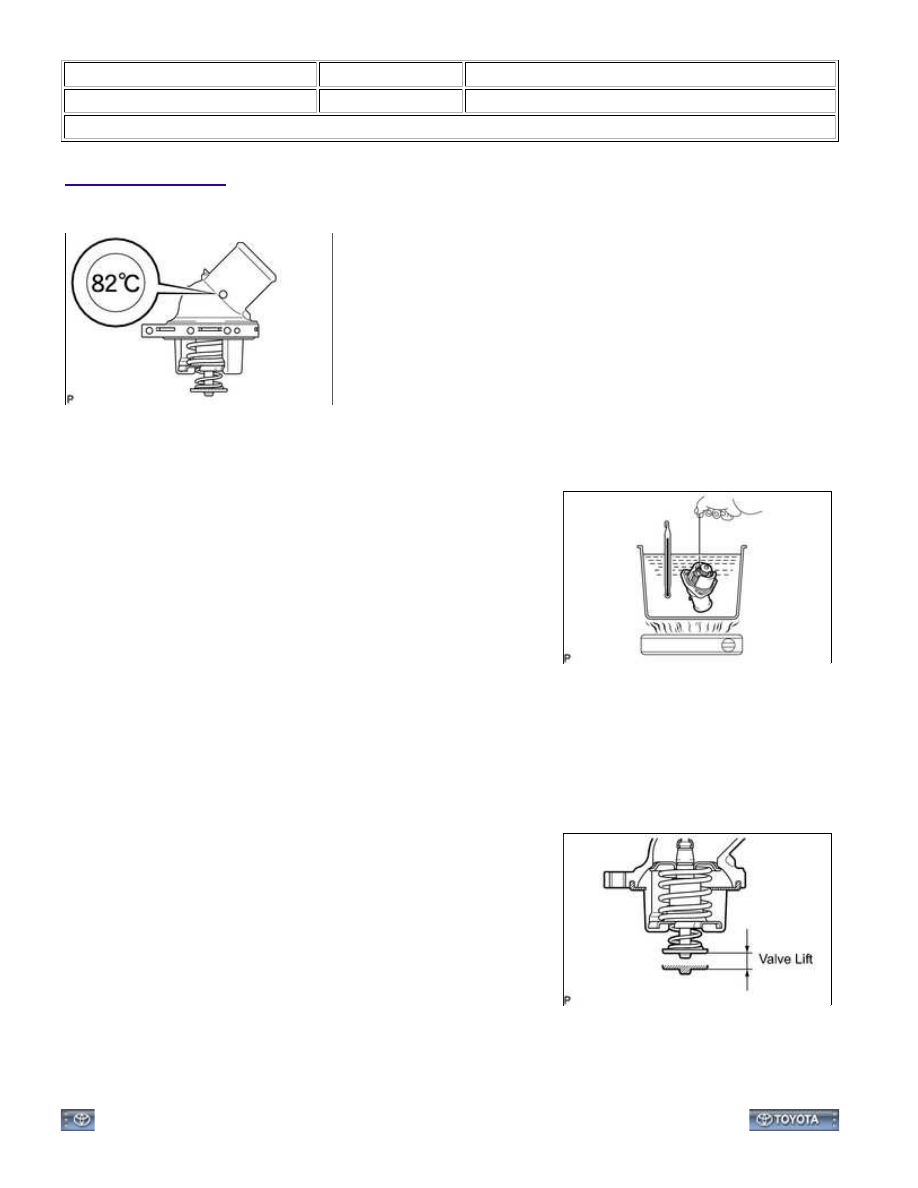

1. INSPECT WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

HINT:

The valve opening temperature is stamped on the water inlet with thermostat.

(a) Immerse the water inlet with thermostat in water and gradually

heat the water.

(b) Check the valve opening temperature.

Standard valve opening temperature:

80 to 84°C (176 to 183°F)

If the valve opening temperature is not within the specified range, replace the water inlet sub-assembly

with thermostat.

(c) Check the valve lift.

Standard valve lift:

10 mm (0.394 in.) or more at 95°C (203°F)

If the valve lift is not as specified, replace the water inlet

sub-assembly with thermostat.

(d) Check that the valve is fully closed when the water inlet with thermostat is at a low temperature (below

77°C (171°F)).

If it is not fully closed, replace the water inlet sub-assembly with thermostat.

1UR-FE COOLING: THERMOSTAT: INSPECTION; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZSC026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: WATER PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

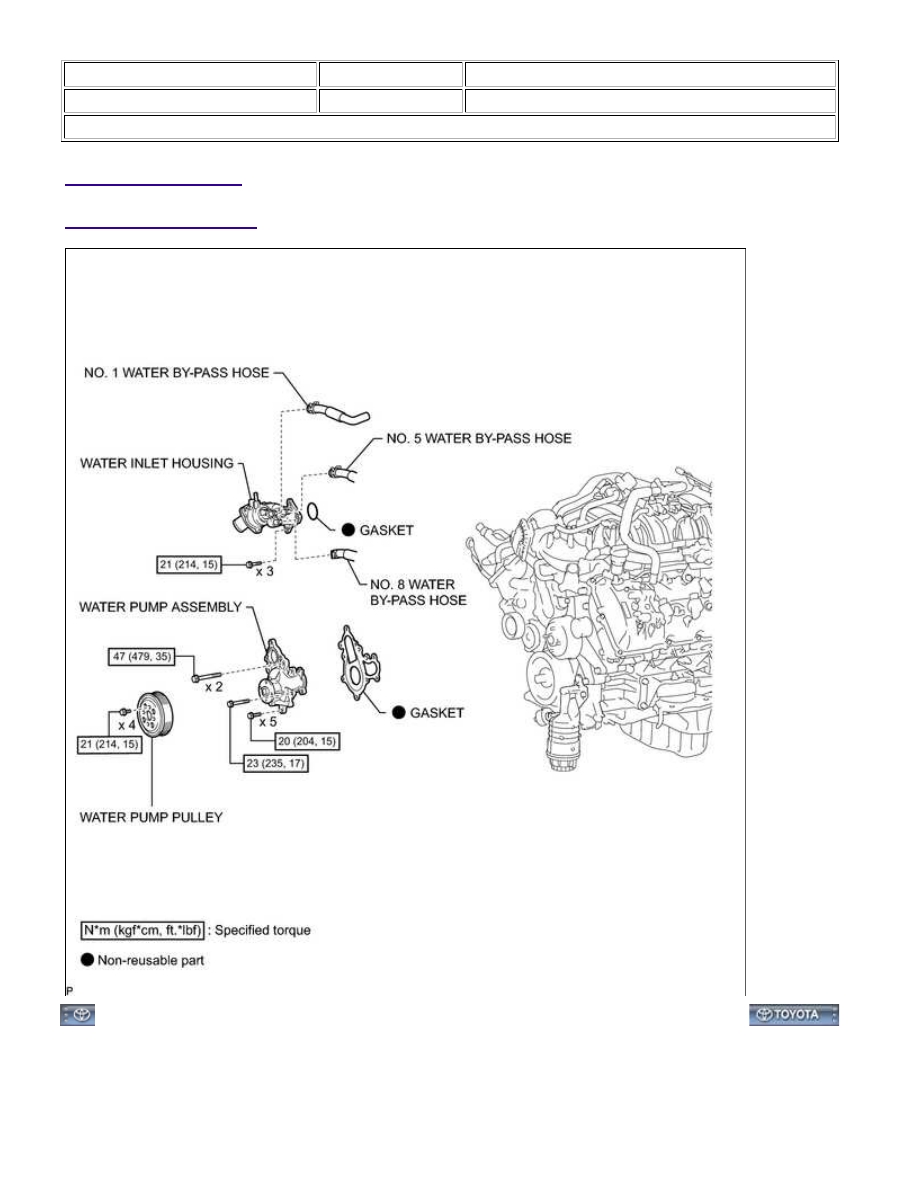

ILLUSTRATION
