Toyota Tundra (2015 year). Manual - part 1031

1UR-FE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030JB02ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

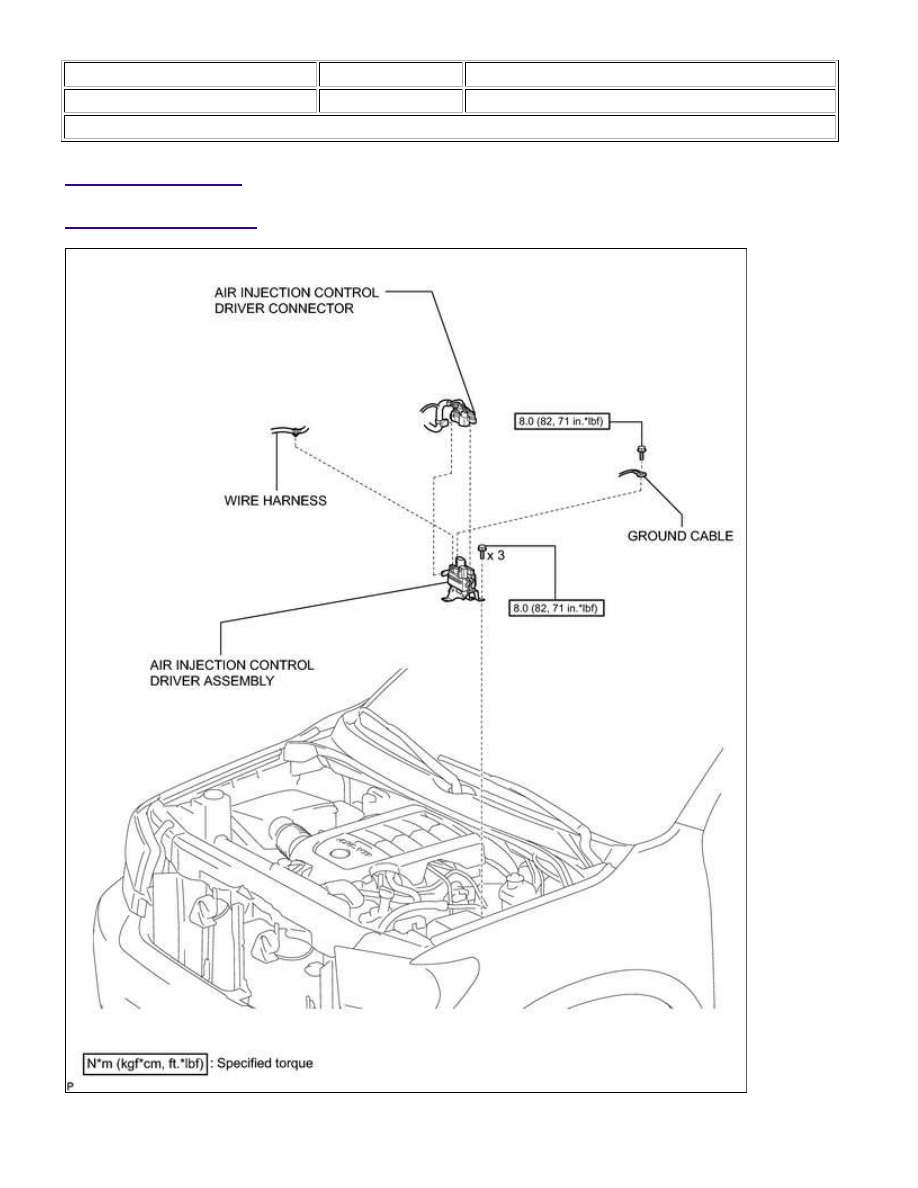

COMPONENTS

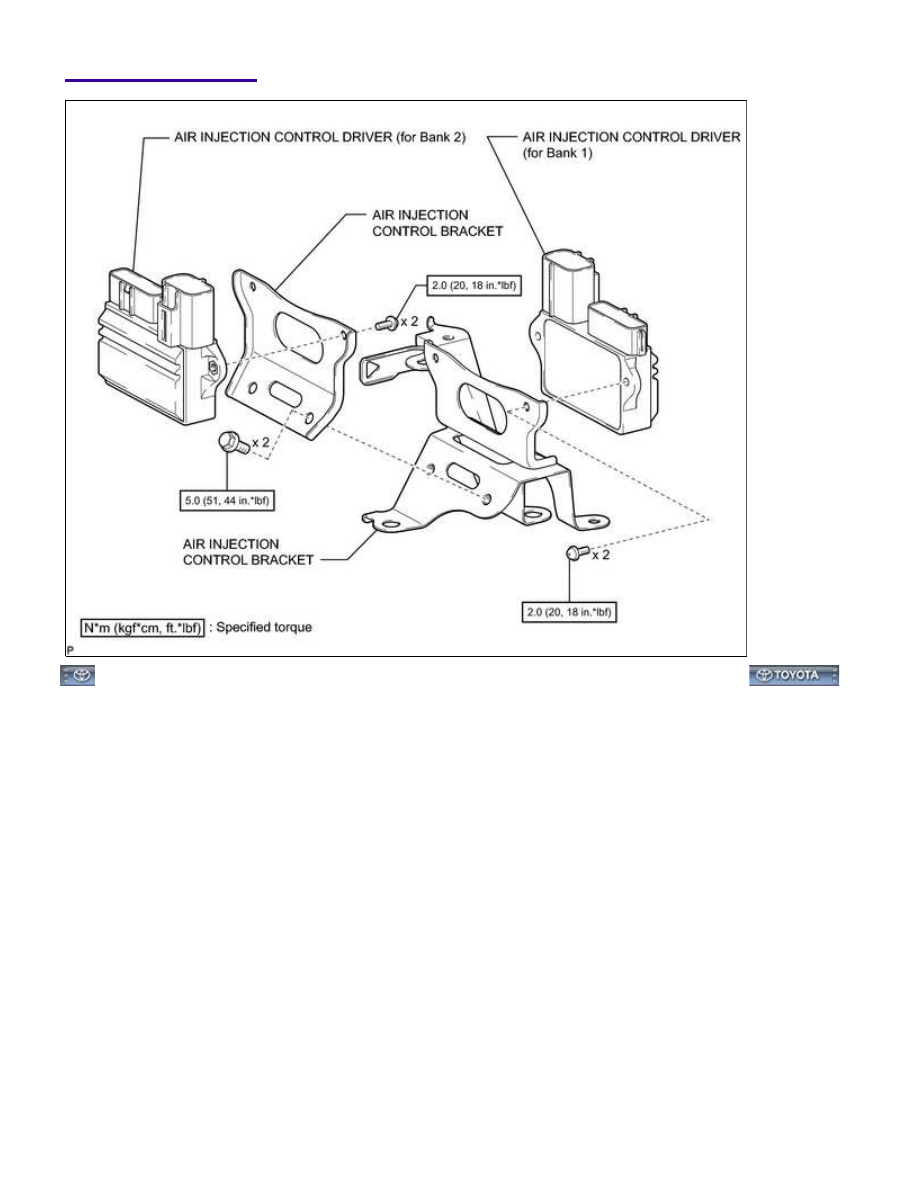

ILLUSTRATION

1UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: COMP...

ILLUSTRATION

1UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: COMP...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JC03PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

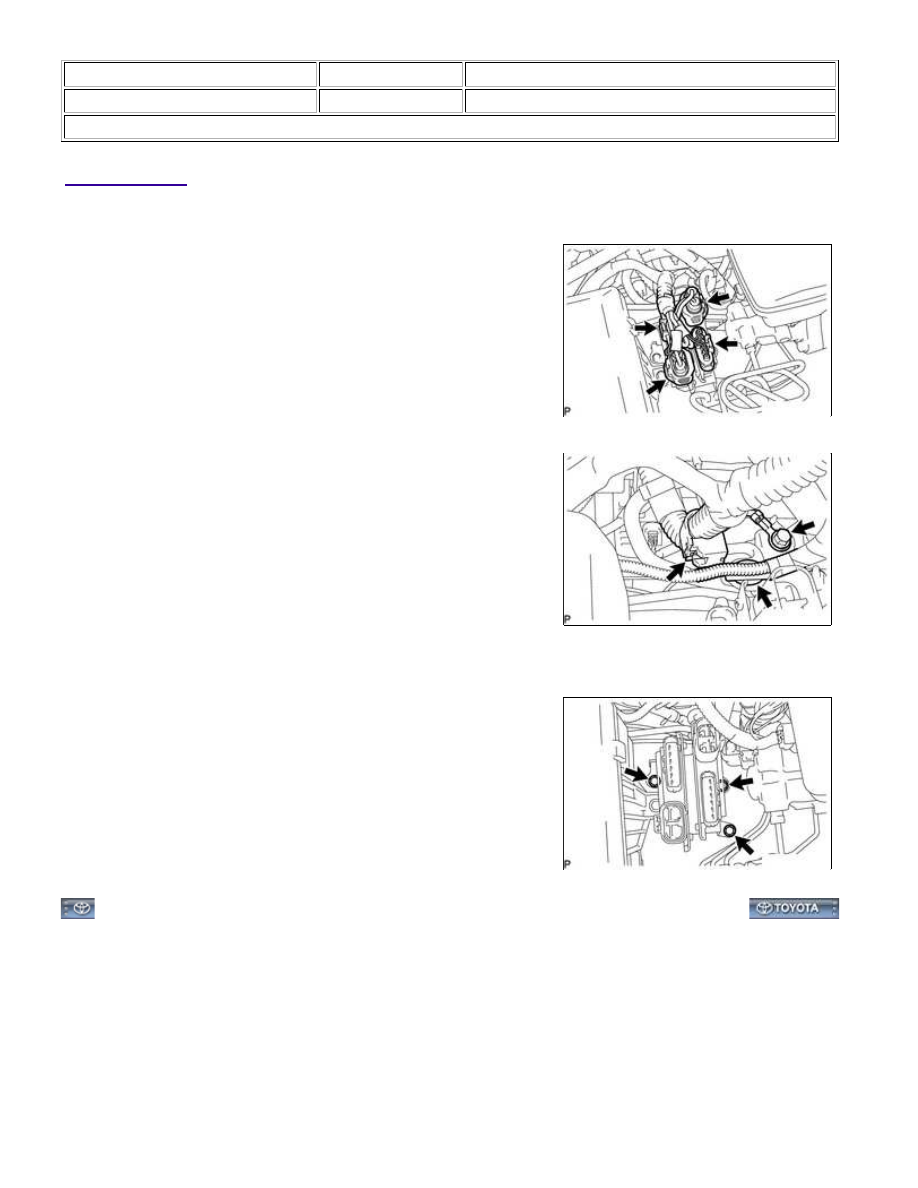

REMOVAL

1. REMOVE AIR INJECTION CONTROL DRIVER ASSEMBLY

(a) Disconnect the 4 air injection control driver connectors.

(b) Remove the bolt and disconnect the ground cable.

(c) Disconnect the 2 wire harness clamps.

(d) Remove the 3 bolts and air injection control driver.

1UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: REMOV...
