(j) Check that the coolant level is between the FULL and LOW lines.

If the coolant level is above the FULL line, drain coolant so that

the coolant level is between the FULL and LOW lines.

4. INSPECT FOR COOLANT LEAK

5. INSTALL NO. 1 ENGINE UNDER COVER

1UR-FE COOLING: COOLANT: REPLACEMENT; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000V1Q0F9X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: COOLING SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT FOR COOLANT LEAK

CAUTION:

Do not remove the radiator cap while the engine and radiator are

still hot. Pressurized, hot engine coolant and steam may be
released and cause serious burns.

(a) Fill the radiator with coolant and attach a radiator cap tester.

(b) Warm up the engine.

(c) Using the radiator cap tester, increase the pressure inside the

radiator to 118 kPa (1.2 kgf/cm 2 , 17 psi), and check that the

pressure does not drop.

If the pressure drops, check the hoses, radiator and water pump

for leaks. If no external leaks are found, check the heater core,

cylinder block and head.

2. CHECK ENGINE COOLANT LEVEL IN RESERVOIR

(a) Check that the engine coolant level is between the LOW and

FULL lines when the engine is cold.

If the engine coolant is low, check for leaks and add "TOYOTA

Super Long Life Coolant" or similar high quality ethylene glycol

based non-silicate, non-amine, non-nitrite and non-borate

coolant with long-life hybrid organic acid technology to the FULL

line.

NOTICE:

Do not substitute plain water for engine coolant.

3. CHECK ENGINE COOLANT QUALITY

(a) Remove the radiator cap.

CAUTION:

Do not remove the radiator cap while the engine and radiator are still hot. Pressurized, hot engine coolant

and steam may be released and cause serious burns.

If excessively dirty, clean the coolant passage and replace the coolant.

(c) Install the radiator cap.

1UR-FE COOLING: COOLING SYSTEM: ON-VEHICLE INSPECTIO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQX00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: FAN: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

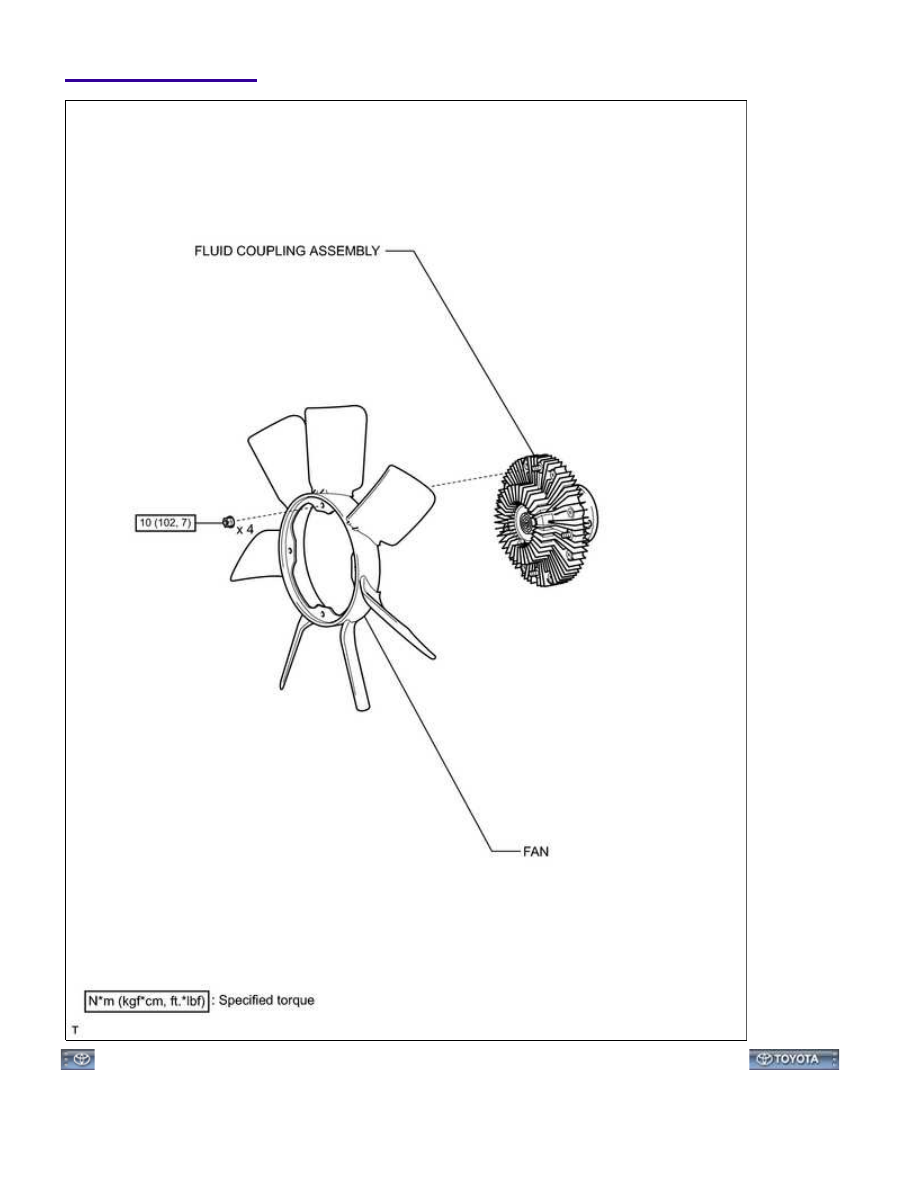

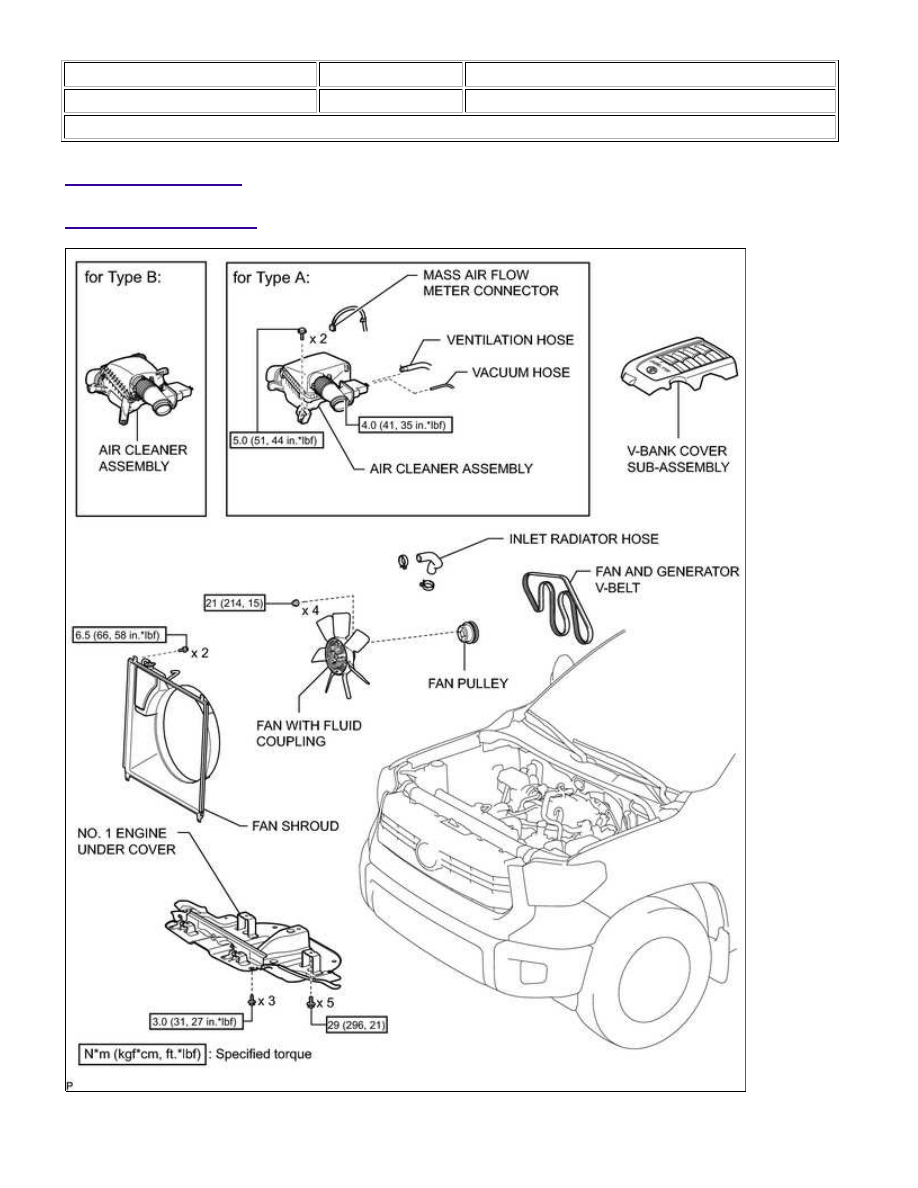

COMPONENTS

ILLUSTRATION

ILLUSTRATION
