Toyota Tundra (2015 year). Manual - part 1025

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000014YB01AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: FAN: REMOVAL; 2015 MY Tundra [08/2014 -        ]

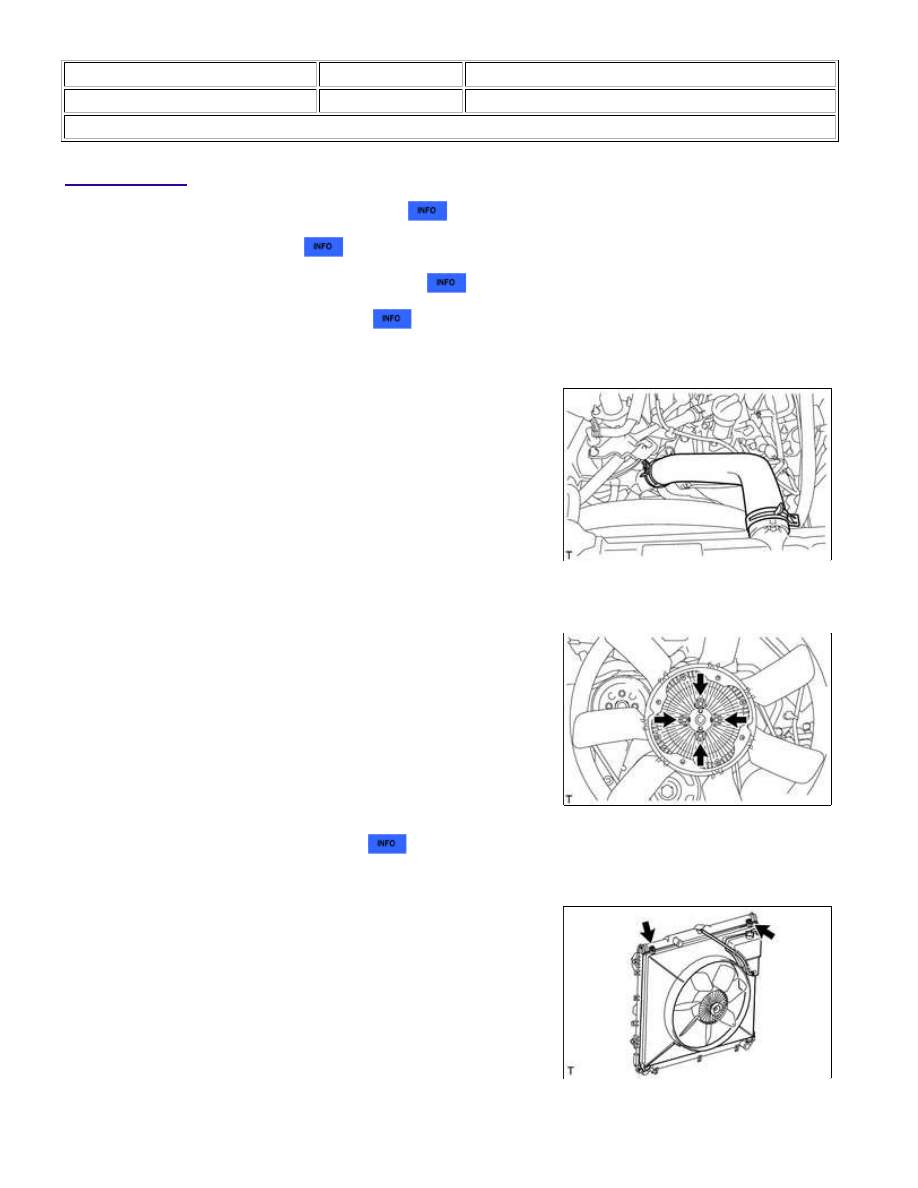

REMOVAL

1. REMOVE NO. 1 ENGINE UNDER COVER

2. DRAIN ENGINE COOLANT

3. REMOVE V-BANK COVER SUB-ASSEMBLY

4. REMOVE AIR CLEANER ASSEMBLY

5. REMOVE INLET RADIATOR HOSE

(a) Remove the radiator hose.

6. REMOVE FAN SHROUD

(a) Loosen the 4 nuts holding the fluid coupling fan

(b) Remove the fan and generator V-belt



.

(c) Disconnect the reservoir hose from the upper radiator tank.

(d) Remove the 2 bolts holding the fan shroud.

fan.

NOTICE:

Be careful not to damage the radiator core.

(f) Remove the fan pulley from the fan bracket.

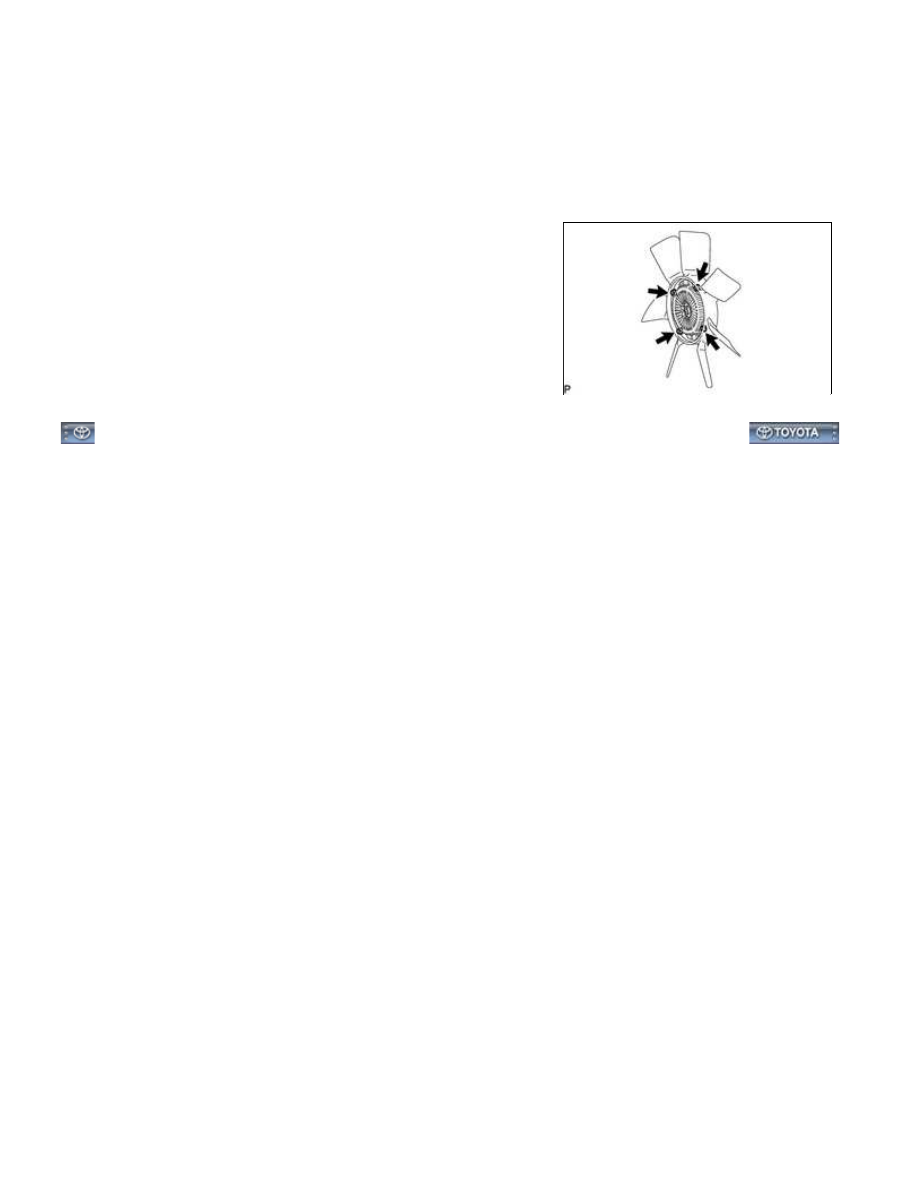

7. REMOVE FAN

(a) Remove the 4 nuts and fan from the fluid coupling.

1UR-FE COOLING: FAN: REMOVAL; 2015 MY Tundra [08/2014 -        ]

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000014Y0027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: FAN: INSPECTION; 2015 MY Tundra [08/2014 -        ]

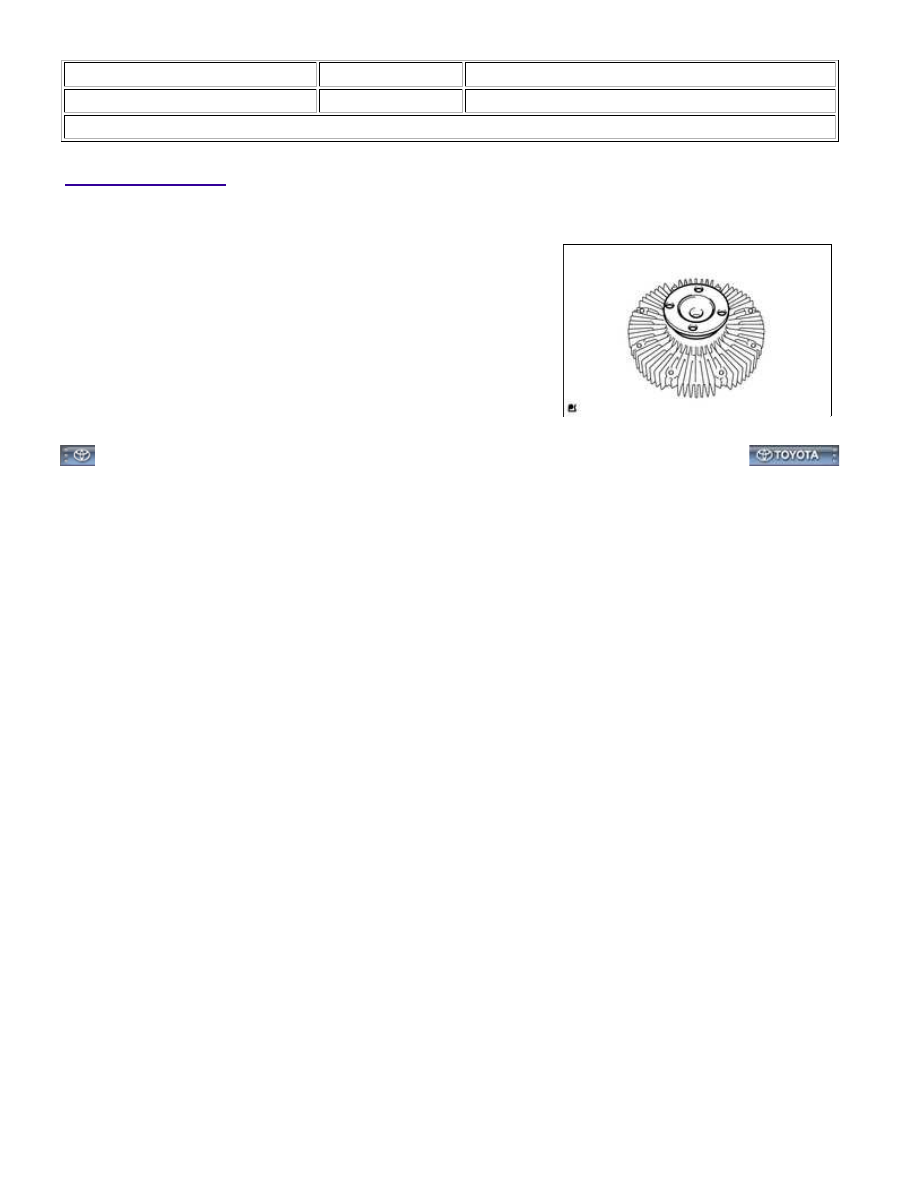

INSPECTION

1. INSPECT FLUID COUPLING ASSEMBLY

(a) Check the fluid coupling for damage or silicon oil leaks.

If necessary, replace the fluid coupling assembly.

1UR-FE COOLING: FAN: INSPECTION; 2015 MY Tundra [08/2014 -   ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000014Y801AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE COOLING: FAN: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

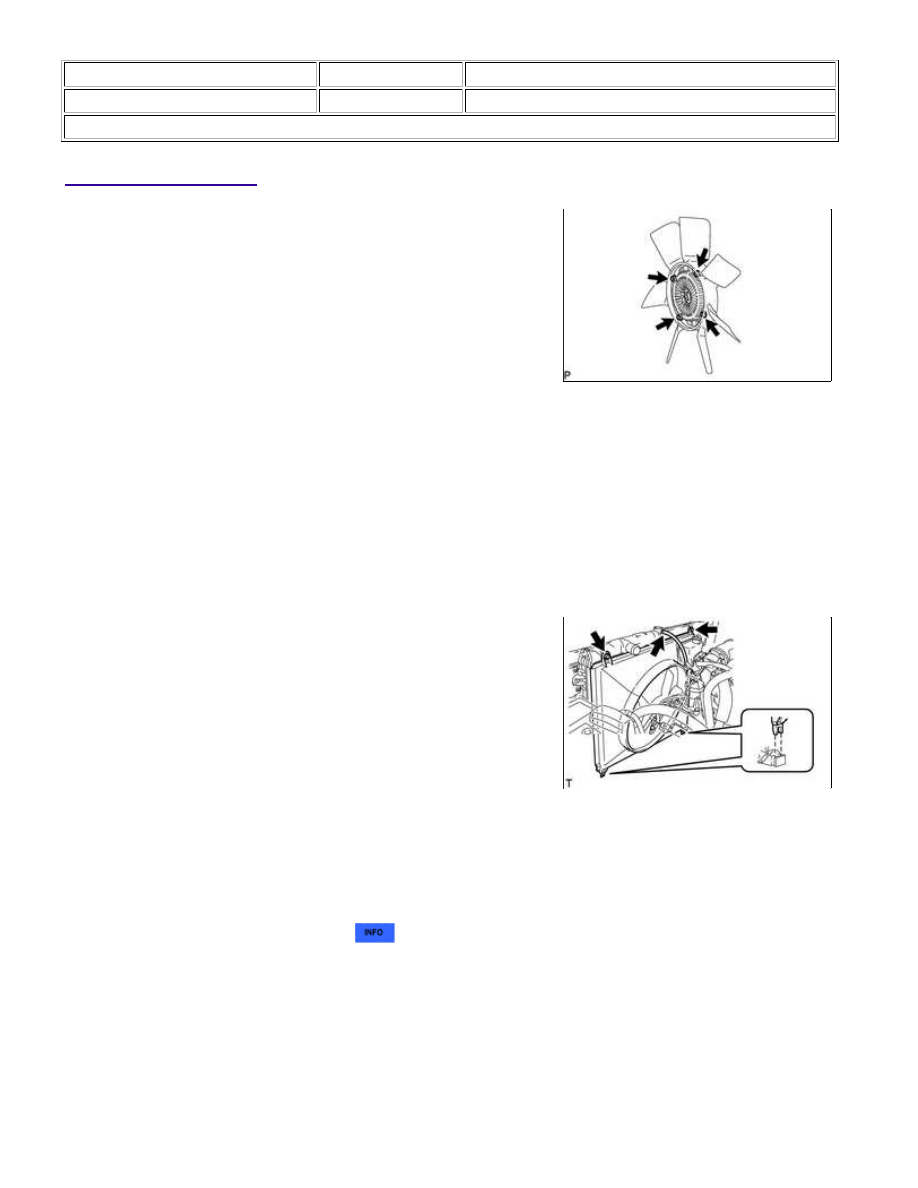

INSTALLATION

1. INSTALL FAN

(a) Install the fan to the fluid coupling with the 4 nuts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL FAN SHROUD

(a) Install the fan pulley to the fan bracket.

(b) Place the fan shroud together with the fluid coupling fan between the radiator and engine.

NOTICE:

Be careful not to damage the radiator core

(c) Temporarily install the fluid coupling fan to the fan bracket with the 4 nuts. Tighten the nuts as much as

possible by hand.

(d) Attach the shroud's claws to the radiator as shown in the

illustration.

(e) Install the shroud with the 2 bolts.

Torque:

6.5 N·m {66 kgf·cm, 58in·lbf}

(f) Connect the reservoir hose to the upper radiator tank.

(g) Install the fan and generator V-belt



.

1UR-FE COOLING: FAN: INSTALLATION; 2015 MY Tundra [08/2014...
