Toyota Tundra (2015 year). Manual - part 1022

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005LER001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TRANSFER SHIFT ACTUATOR ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

NOTICE:

Change the vehicle to 2WD mode before removing the transfer shift actuator assembly.

If the vehicle cannot be changed to 2WD mode, since the new transfer shift actuator assembly is set in the

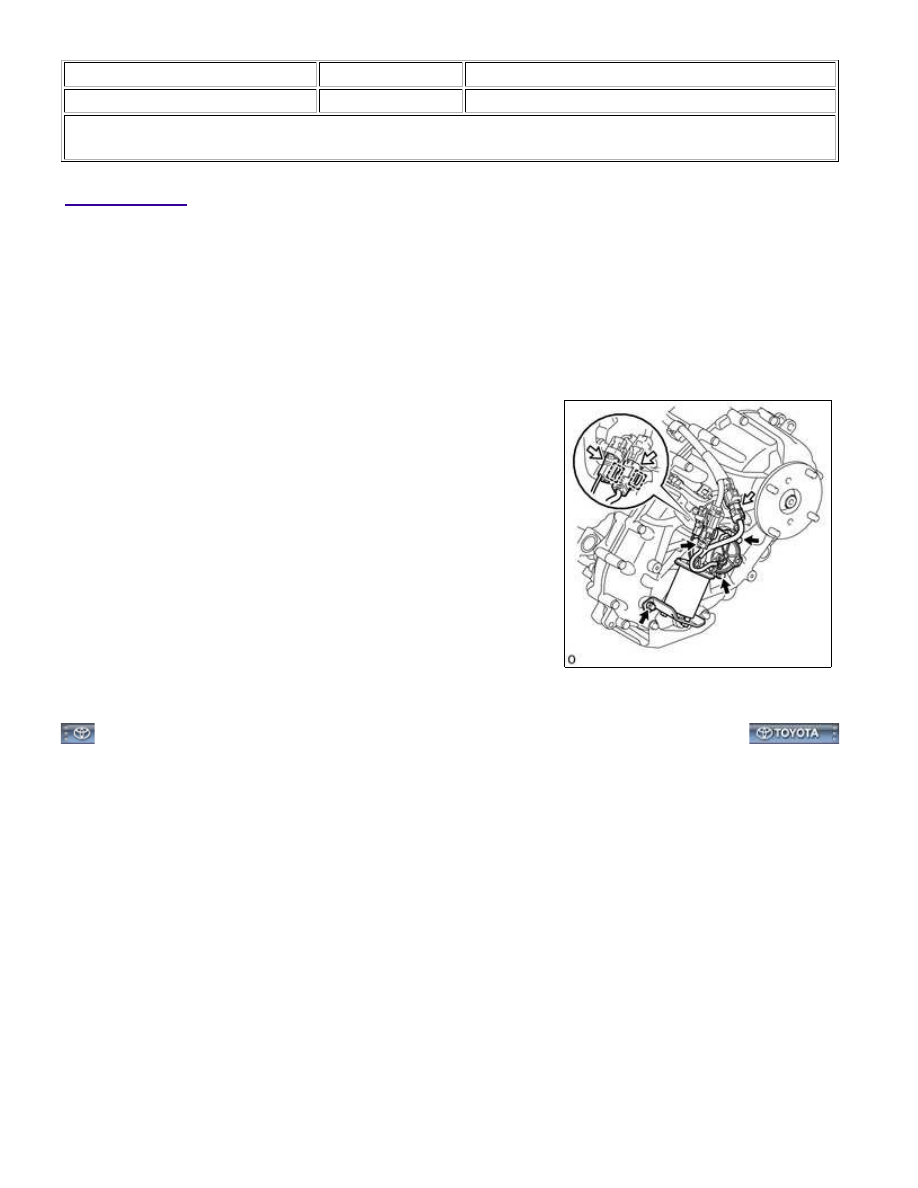

(a) Disconnect the 3 connectors and detach the 2 clamps.

(b) Remove the 4 bolts and transfer shift actuator assembly.

WF1AM TRANSFER: TRANSFER SHIFT ACTUATOR ASSEMBLY:...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000005LEP001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TRANSFER SHIFT ACTUATOR ASSEMBLY: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

1. INSPECT TRANSFER SHIFT ACTUATOR ASSEMBLY

(a) Measure the resistance according to the value(s) in the table below.

(1) Connect the connectors to the vehicle side wire harnesses, operate the motor, and then measure the

resistance at each position.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (TL1) - 5 (GTL)

2WD

Below 1 Ω

2 (TL2) - 5 (GTL)

Below 1 Ω

3 (TL3) - 5 (GTL)

10 kΩ or higher

4 (TL4) - 5 (GTL)

Below 1 Ω

1 (TM1) - 2 (TM2)

0.47 to 0.87 Ω

1 (TL1) - 5 (GTL)

4HI

10 kΩ or higher

2 (TL2) - 5 (GTL)

Below 1 Ω

3(TL3) - 5(GTL)

Below 1 Ω

4 (TL4) - 5 (GTL)

10 kΩ or higher

1 (TM1) - 2 (TM2)

0.47 to 0.87 Ω

1 (TL1) - 5 (GTL)

4LO

Below 1 Ω

2(TL2) - 5(GTL)

10 kΩ or higher

3 (TL3) - 5 (GTL)

Below 1 Ω

4 (TL4) - 5 (GTL)

10 kΩ or higher

1 (TM1) - 2 (TM2)

0.47 to 0.87 Ω

WF1AM TRANSFER: TRANSFER SHIFT ACTUATOR ASSEMBLY:...

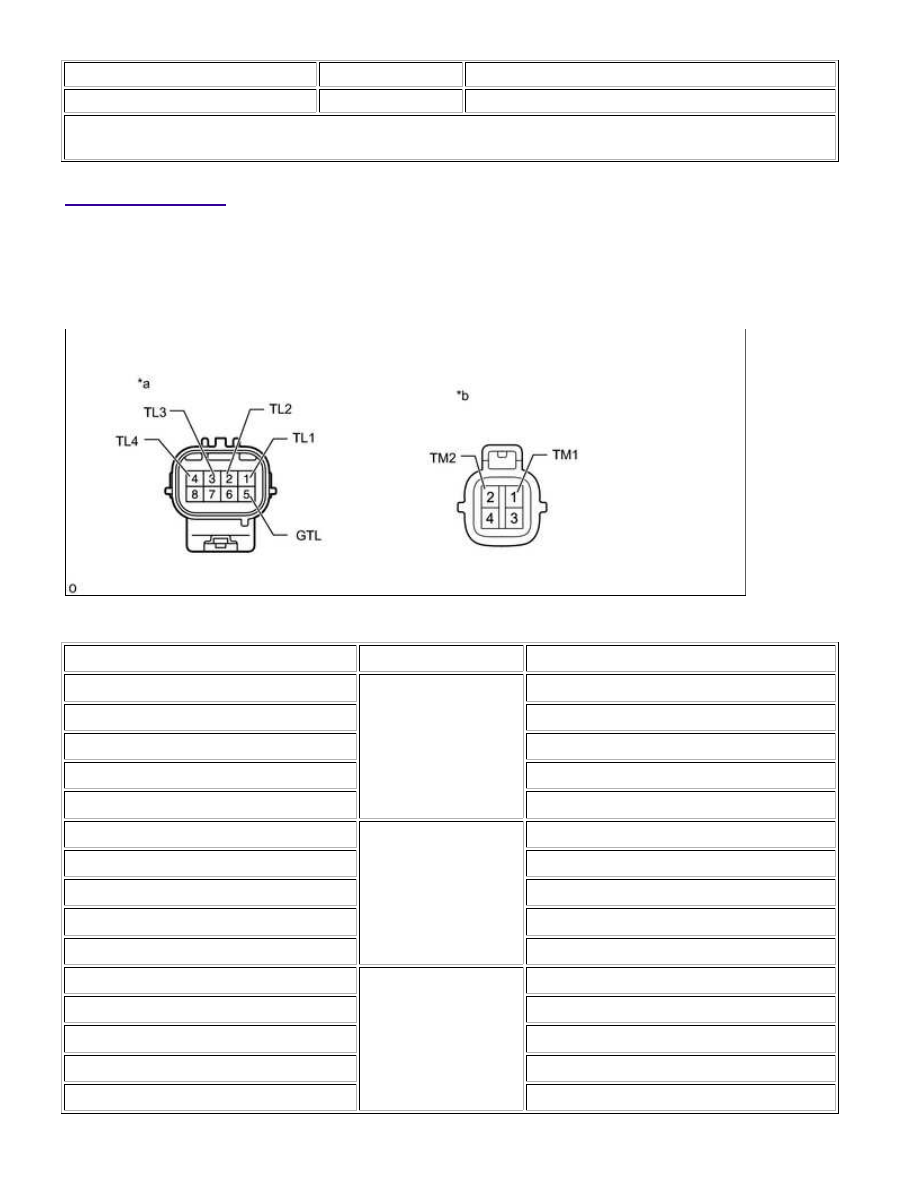

Text in Illustration

*a

Component without harness connected

(Transfer Shift Actuator Assembly (Limit Switch))

*b

Component without harness connected

(Transfer Shift Actuator Assembly (Transfer Shift Motor))

WF1AM TRANSFER: TRANSFER SHIFT ACTUATOR ASSEMBLY:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005LEO001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TRANSFER SHIFT ACTUATOR ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014

-        ]

INSTALLATION

NOTICE:

Change the vehicle to 2WD mode before removing the transfer shift actuator assembly.

If the vehicle cannot be changed to 2WD mode, since the new transfer shift actuator assembly is set in the

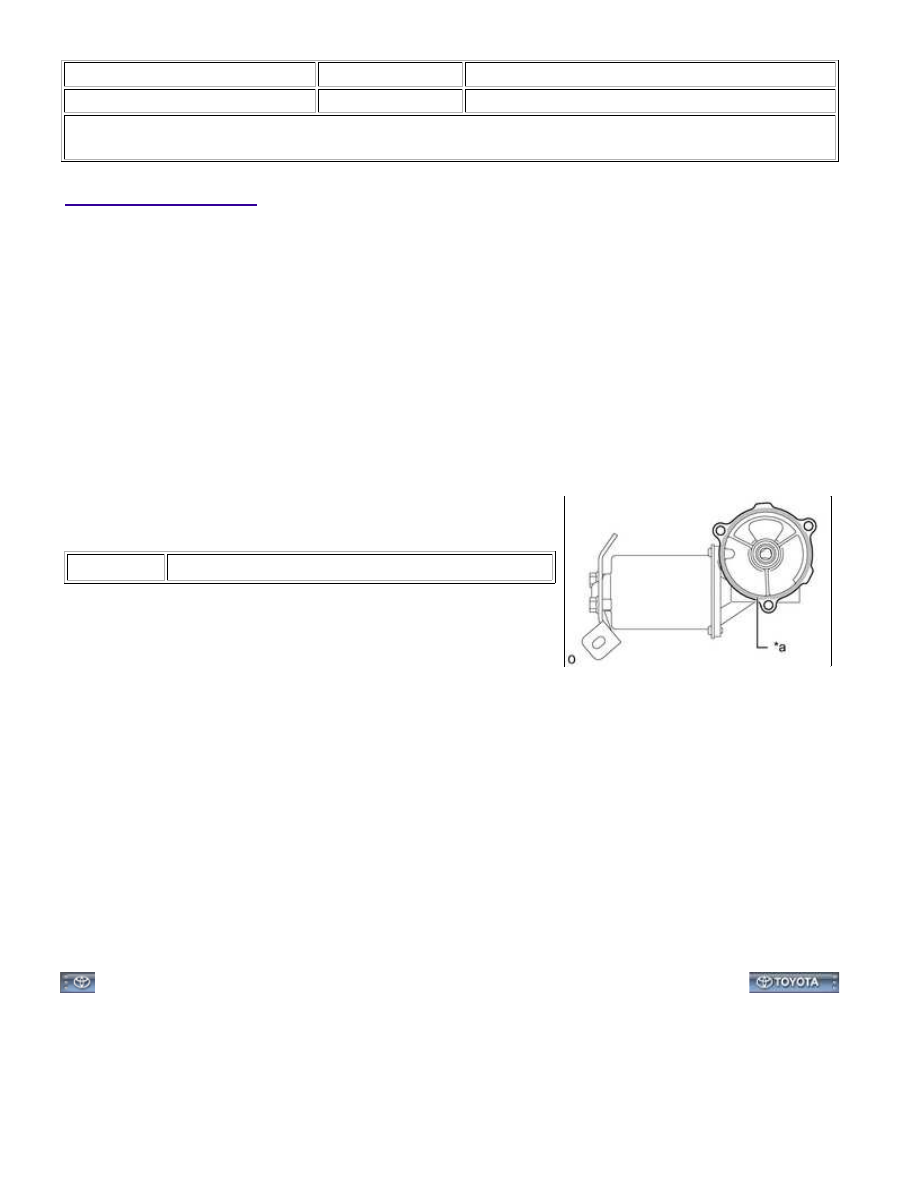

(a) Apply seal packing to the transfer shift actuator assembly as

shown in the illustration.

Seal packing:

Toyota Genuine Seal Packing 1281, Three Bond 1281 or

equivalent

Text in Illustration

*a

Seal Packing

NOTICE:

If the removed transfer shift actuator assembly will be reused:

Torque:

9.5 N·m {97 kgf·cm, 84in·lbf}

NOTICE:

(c) Connect the 3 connectors and attach the 2 clamps.
