Toyota Tundra (2015 year). Manual - part 1021

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000479A00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TRANSFER INDICATOR SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL TRANSFER INDICATOR SWITCH

(a) Using SST, install the transfer indicator switch.

SST: 09224-00010

Torque:

41 N·m {413 kgf·cm, 30ft·lbf}

NOTICE:

Use the formula below to calculate special torque values for situations where SST is combined with a

torque wrench



.

(b) Connect the connector and attach the clamp.

2. INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY

for 3UR-FE:

for 1UR-FE:

for 3UR-FBE:

3. INSTALL FRONT PROPELLER SHAFT ASSEMBLY

WF1AM TRANSFER: TRANSFER INDICATOR SWITCH: INSTALL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000308O01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

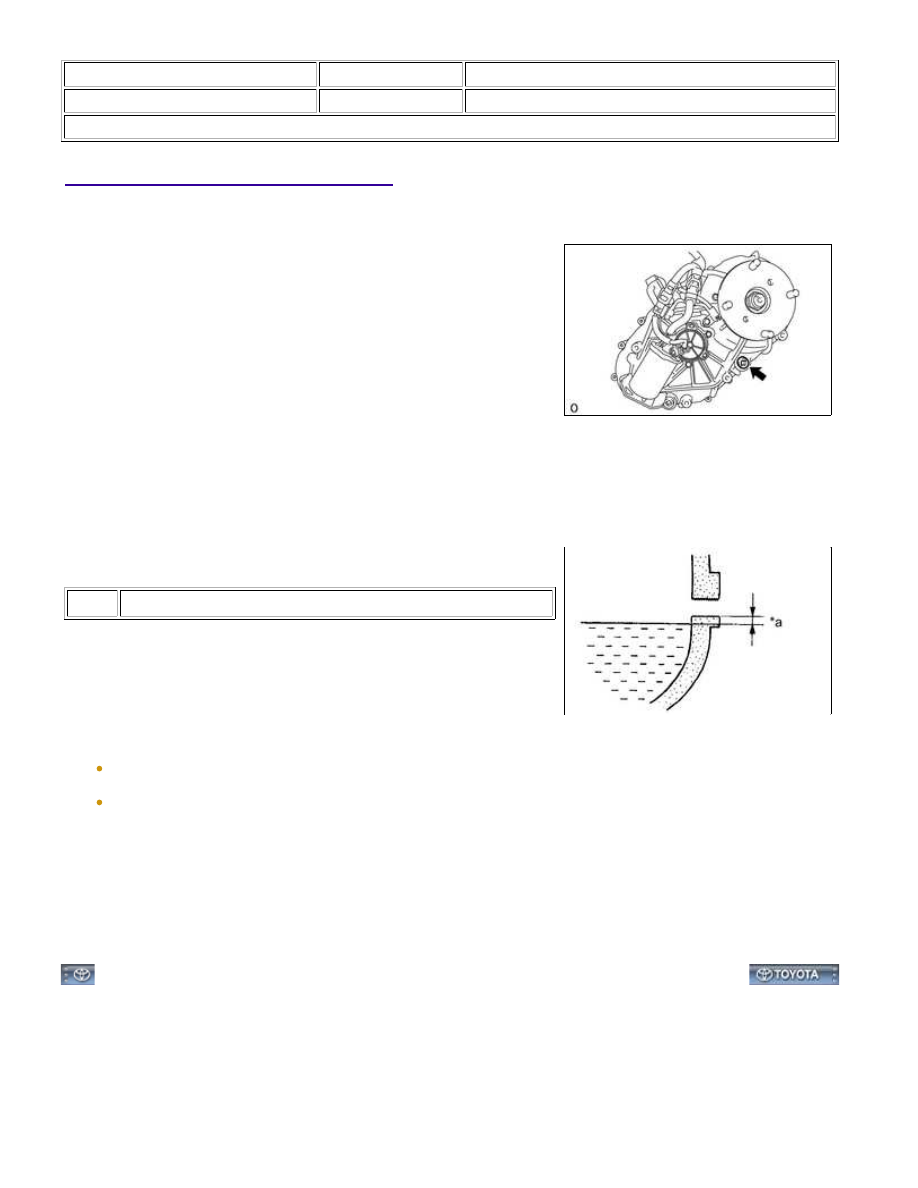

Title: WF1AM TRANSFER: TRANSFER OIL: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK TRANSFER OIL

(a) Remove the transfer case plug (filler).

(b) Check that the oil level is between 0 to 5.0 mm (0 to 0.196 in.)

gear oil LF 75W or equivalent.

Text in Illustration

*a

0 to 5.0 mm (0 to 0.196 in.)

Viscosity:

SAE 75W

Standard Capacity:

1.4 to 1.5 liters (1.48 to 1.58 US qts., 1.24 to 1.32 Imp. qts.)

NOTICE:

After changing the oil, drive the vehicle and check the oil level
again.
Too much or too little oil will lead to transfer problems.

(c) When the oil level is too low, check for oil leaks.

(d) Wait approximately 5 minutes and check that the oil level has not changed.

(e) Install a new transfer case plug (filler).

Torque:

25 N·m {250 kgf·cm, 18ft·lbf}

WF1AM TRANSFER: TRANSFER OIL: ON-VEHICLE INSPECTION...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030S601WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

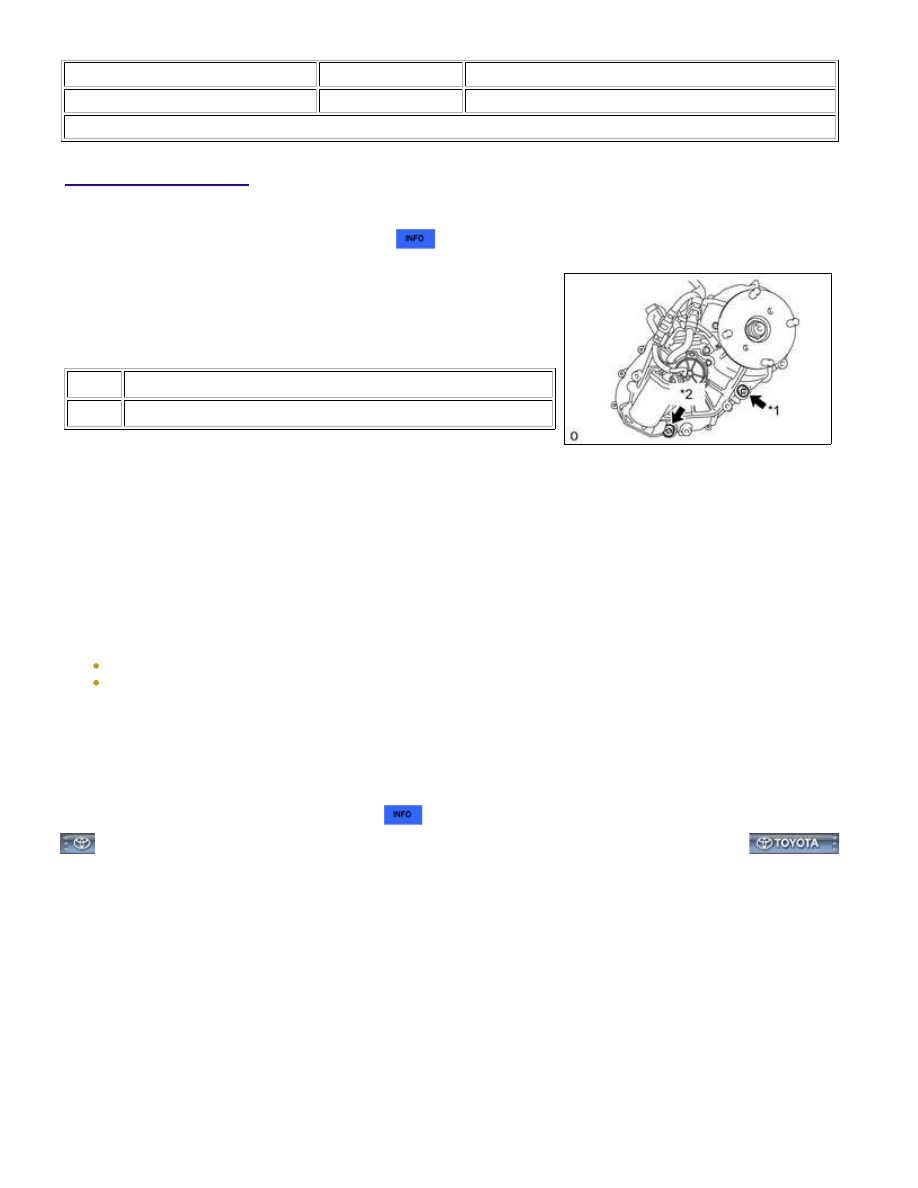

Title: WF1AM TRANSFER: TRANSFER OIL: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

1. DRAIN TRANSFER OIL

(a) Remove the lower transfer case protector



.

(b) Remove the transfer case plug (filler) and transfer case plug

(drain), and drain the transfer oil.

Text in Illustration

*1

Transfer Case Plug (Filler)

*2

Transfer Case Plug (Drain)

2. ADD TRANSFER OIL

(a) Install a new transfer case plug (drain).

Torque:

25 N·m {250 kgf·cm, 18ft·lbf}

NOTICE:

(d) Install a new transfer case plug (filler).

Torque:

25 N·m {250 kgf·cm, 18ft·lbf}

(e) Install the lower transfer case protector



.

WF1AM TRANSFER: TRANSFER OIL: REPLACEMENT; 2015 MY ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000005LEQ001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

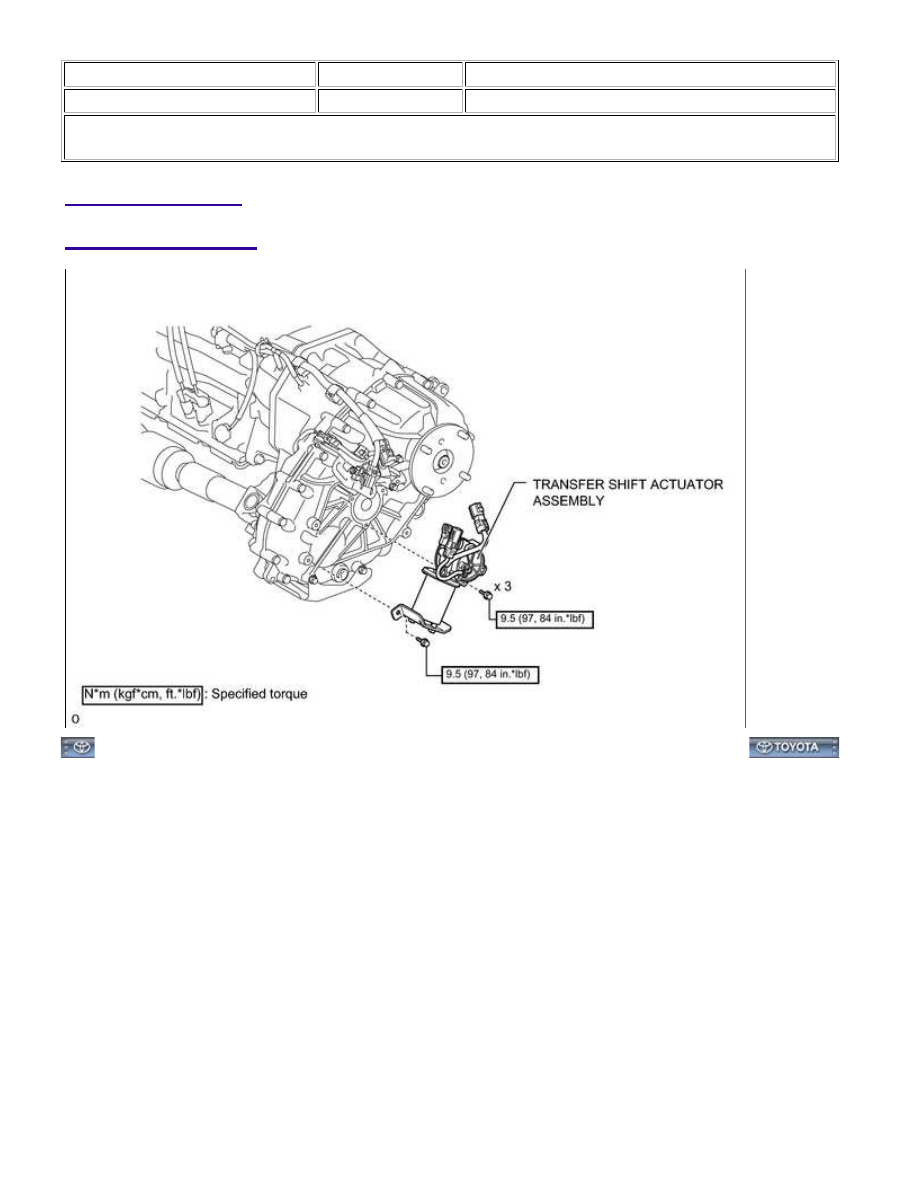

Title: WF1AM TRANSFER: TRANSFER SHIFT ACTUATOR ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

ILLUSTRATION

WF1AM TRANSFER: TRANSFER SHIFT ACTUATOR ASSEMBLY:...
