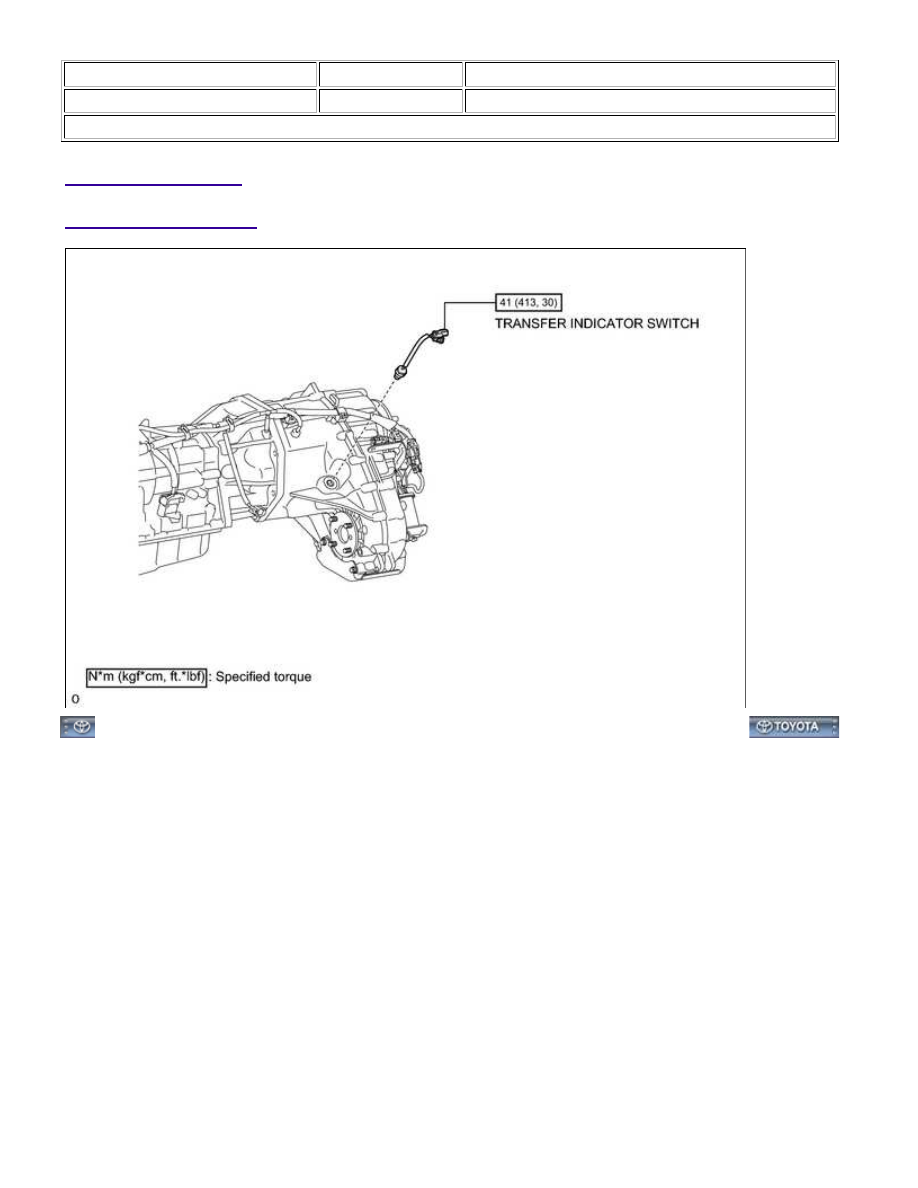

COMPONENTS

ILLUSTRATION

WF1AM TRANSFER: TRANSFER INDICATOR SWITCH: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000479C00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TRANSFER INDICATOR SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

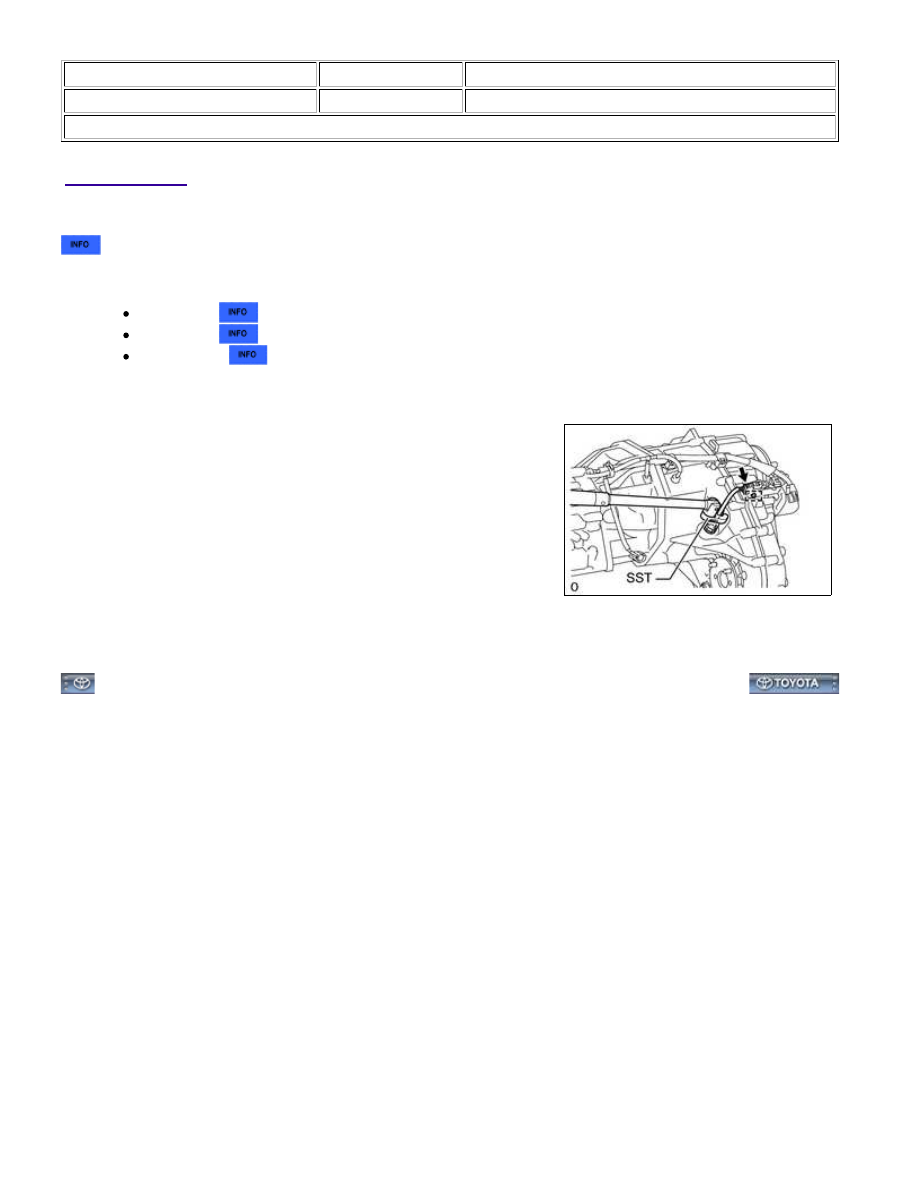

REMOVAL

1. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

2. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY

for 3UR-FE:

for 1UR-FE:

for 3UR-FBE:

3. REMOVE TRANSFER INDICATOR SWITCH

(a) Disconnect the connector and detach the clamp.

(b) Using SST, remove the transfer indicator switch.

SST: 09224-00010

WF1AM TRANSFER: TRANSFER INDICATOR SWITCH: REMOVA...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000015HR00ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TRANSFER INDICATOR SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

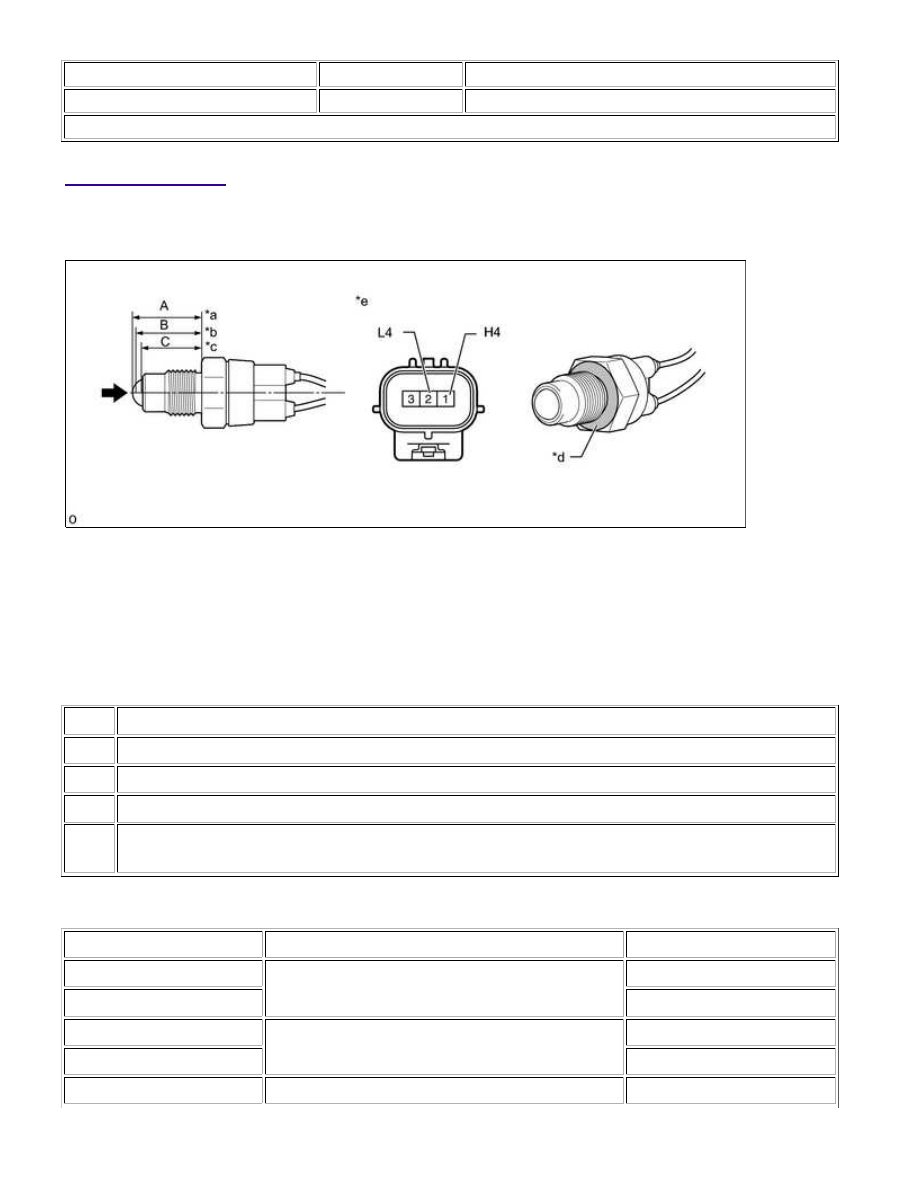

INSPECTION

1. INSPECT TRANSFER INDICATOR SWITCH

(a) Measure the resistance according to the value(s) in the table below.

Dimension (A):

24.63 to 24.89 mm (0.970 to 0.979 in.)

Dimension (B):

23.85 to 24.26 mm (0.939 to 0.955 in.)

Dimension (C):

21.89 to 22.40 mm (0.862 to 0.881 in.)

Text in Illustration

*a

Switch Condition A (4HI Position)

*b

Switch Condition B (Not 4HI / Not 4LO Position)

*c

Switch Condition C (4LO Position)

*d

Ground Position

*e

Component without harness connected

(Transfer Indicator Switch)

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

1 (H4) - Case GND

Switch Condition A (4HI Position)

10 kΩ or higher

2 (L4) - Case GND

10 kΩ or higher

1 (H4) - Case GND

Switch Condition B (4HI to 4LO Position)

Below 1 Ω

2 (L4) - Case GND

10 kΩ or higher

1 (H4) - Case GND

Switch Condition C (4LO Position)

Below 1 Ω

WF1AM TRANSFER: TRANSFER INDICATOR SWITCH: INSPEC...

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

2 (L4) - Case GND

Below 1 Ω

If the resistance is not as specified, replace the transfer indicator switch.
