Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

USE SIMULATION METHOD TO CHECK

A

GO TO CAN COMMUNICATION SYSTEM (HOW TO

PROCEED WITH TROUBLESHOOTING)

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005LIP001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: U0416; Invalid Data Received from

Vehicle Dynamics Control Module; 2015 MY Tundra [08/2014 -        ]

DTC

U0416

Invalid Data Received from Vehicle Dynamics Control Module

DESCRIPTION

This DTC is detected if a wheel speed malfunction signal is sent from the skid control ECU.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

U0416

Ignition switch ON

1.

Wheel speed sensor malfunction signals from skid

control ECU are received

2.

0.06 secs. or more (malfunction signal received 1 or

more times)

3.

1 trip detection logic

4.

CAN communication

system

Vehicle stability control

system

INSPECTION PROCEDURE

PROCEDURE

1.

RECONFIRM DTC

(a) Clear the DTC



.

(b) Check if the same DTC is output



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO VEHICLE STABILITY CONTROL SYSTEM (HOW

TO PROCEED WITH TROUBLESHOOTING)

A

USE SIMULATION METHOD TO CHECK

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000005LFW001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: Shift Motor Circuit; 2015 MY Tundra

[08/2014 -        ]

Shift Motor Circuit

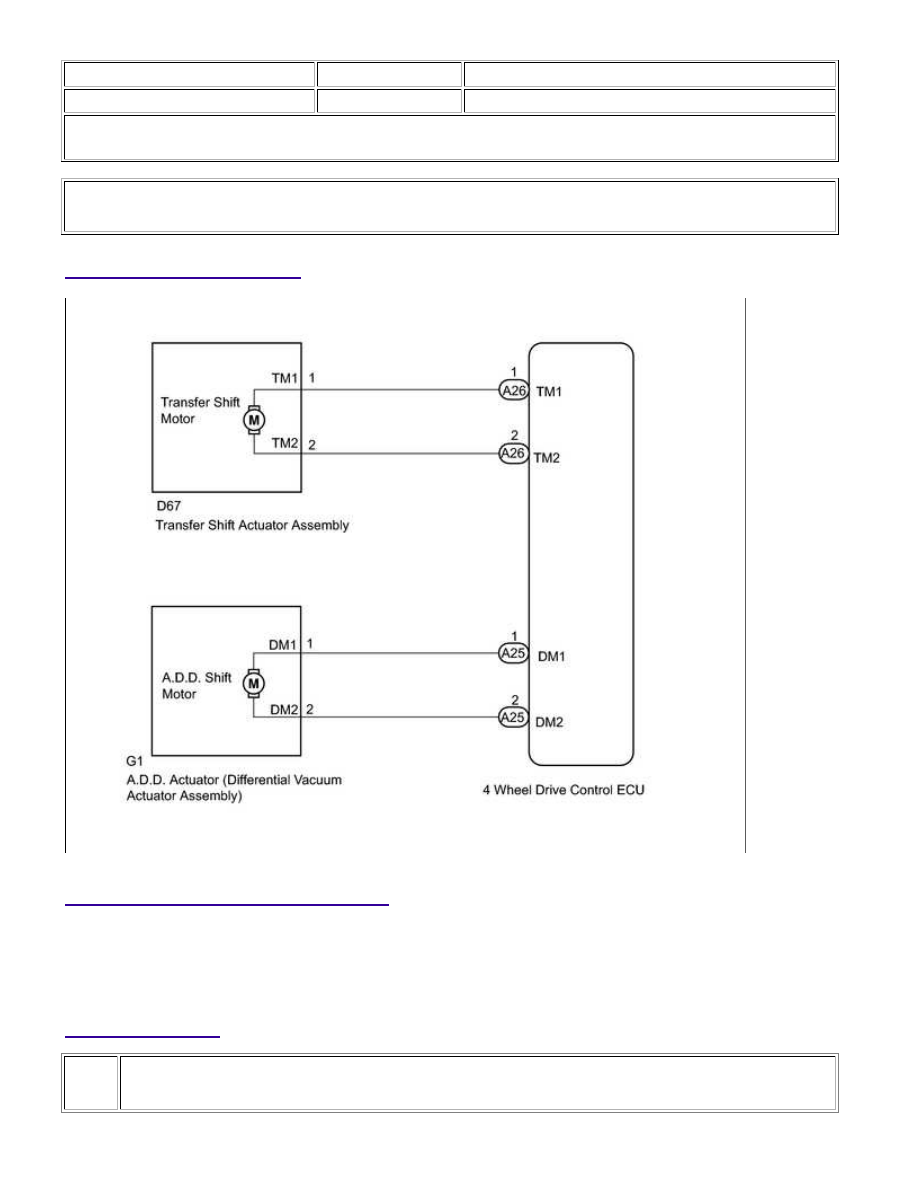

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

PROCEDURE

1.

CONFIRM PROBLEM SYMPTOM

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

A

(a) Confirm the problem symptoms.

Result

RESULT

PROCEED TO

The 4HI indicator light is blinking*

A

The 4LO indicator light is blinking*

B

*: Blinks at 0.5 second intervals (0.5 seconds on and 0.5 seconds off)

B

GO TO STEP 3

2.

CHECK A.D.D. POSITION

(a) Move the shift lever to N.

(b) Turn the transfer position switch from 2WD to 4H.

HINT:

The 4HI indicator light continues to blink.

(c) Lift up the vehicle until the 2 front wheels or all four wheels are off the ground.

(d) Release the parking brake.

(e) Rotate the rear propeller shaft and check that the front propeller shaft rotates.

Result

RESULT

PROCEED TO

The front propeller shaft rotates

A

The front propeller shaft does not rotate

B

B

GO TO STEP 3

A

REPLACE DIFFERENTIAL VACUUM ACTUATOR

ASSEMBLY

3.

CHECK TRANSFER SHIFT ACTUATOR ASSEMBLY (TRANSFER SHIFT MOTOR)

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...
