Toyota Tundra (2015 year). Manual - part 92

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000PNK0THX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

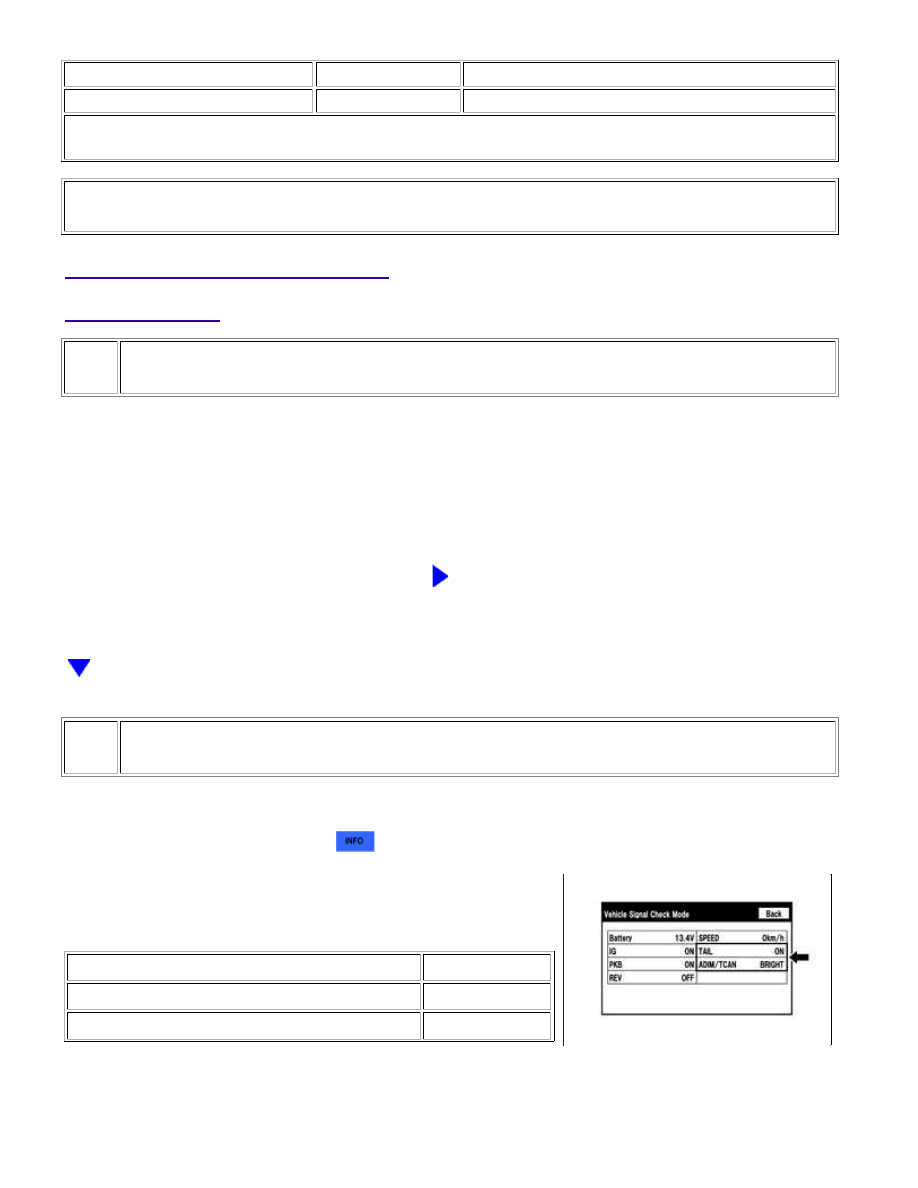

Title: NAVIGATION: NAVIGATION SYSTEM: Display does not Dim when Light Control Switch is Turned ON; 2015

MY Tundra [08/2014 -        ]

Display does not Dim when Light Control Switch is Turned ON

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK IMAGE QUALITY SETTING

(a) Display the "Display" screen.

(b) Turn the light control switch to the tail or head position.

(c) Check if "Day Mode" on the display adjustment screen is on.

OK:

"Day Mode" setting is off

NG

TURN "Day Mode" SETTING OFF

2.

CHECK VEHICLE SIGNAL (OPERATION CHECK)

(a) Enter the "Vehicle Signal Check Mode" screen. [Refer to Check

Vehicle Signal in Operation Check



]

(b) Check that the display for "TAIL" changes between ON and

OFF according to the light control switch operation.

OK:

LIGHT CONTROL SWITCH

DISPLAY

Tail or head

ON

Off

OFF

HINT:

This display is updated once per second. As a result, it is normal

for the display to lag behind the actual switch operation.

NAVIGATION: NAVIGATION SYSTEM: Display does not Dim when ...

(c) Check that the display for "ADIM/TCAN" changes between DIM

and BRIGHT according to the light control switch operation.

OK:

LIGHT CONTROL SWITCH

DISPLAY

Tail or head

DIM

Off

BRIGHT

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: Display does not Dim when ...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000PN80SVX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

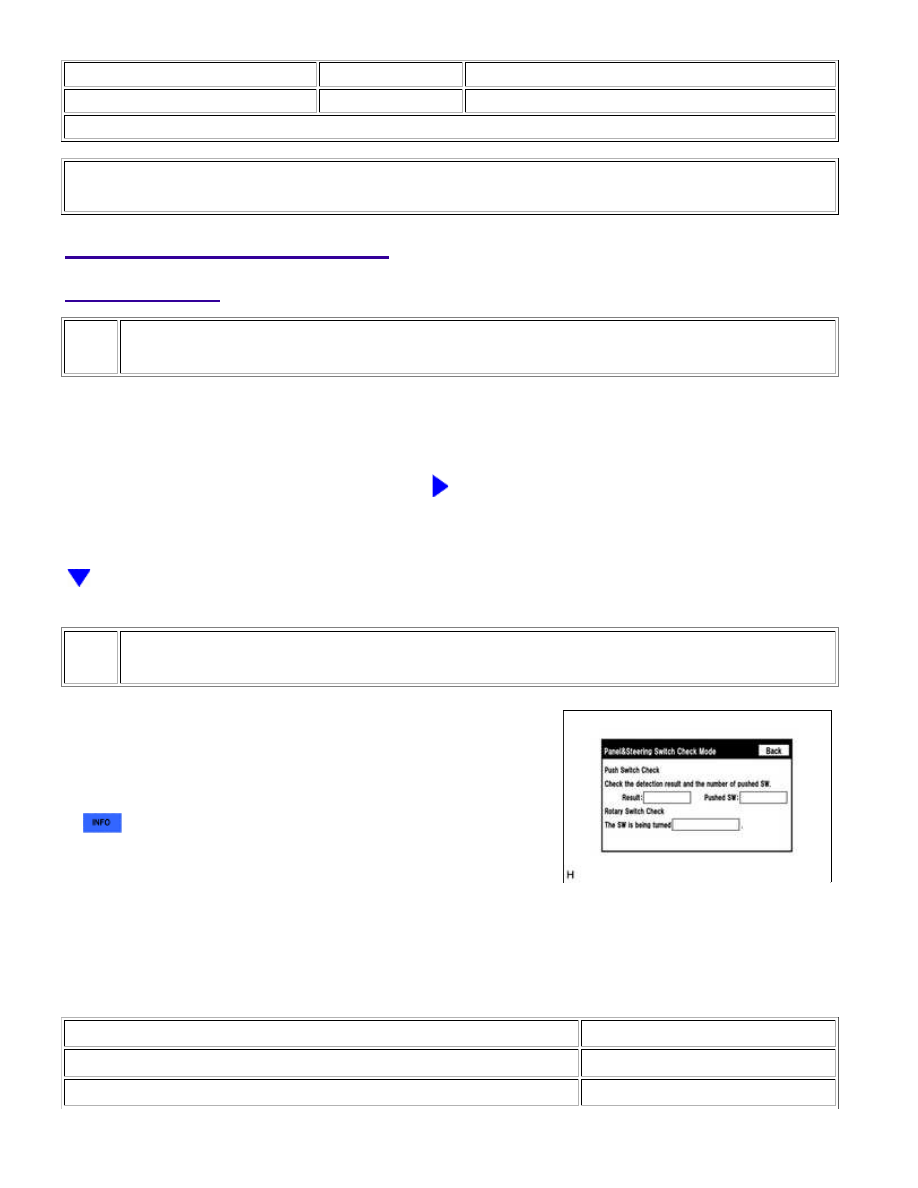

Title: NAVIGATION: NAVIGATION SYSTEM: Panel Switches do not Function; 2015 MY Tundra [08/2014 -        ]

Panel Switches do not Function

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK PANEL SWITCH

(a) Check for foreign matter on the display.

OK:

The display is clean.

NG

REMOVE ANY FOREIGN MATTER FOUND

2.

CHECK PANEL SWITCH (OPERATION CHECK)

(a) Enter the "Panel & Steering Switch Check Mode" screen.

[Refer to Check Panel & Steering Switch in Operation Check



]

(b) Operate the abnormal switch and check if the switch status is correctly displayed.

OK:

The switch status is correctly displayed as operated.

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NAVIGATION: NAVIGATION SYSTEM: Panel Switches do not Functi...

RESULT

PROCEED TO

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: Panel Switches do not Functi...
