Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000NLH0QRX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: CD Sound Skips; 2015 MY Tundra [08/2014 -        ]

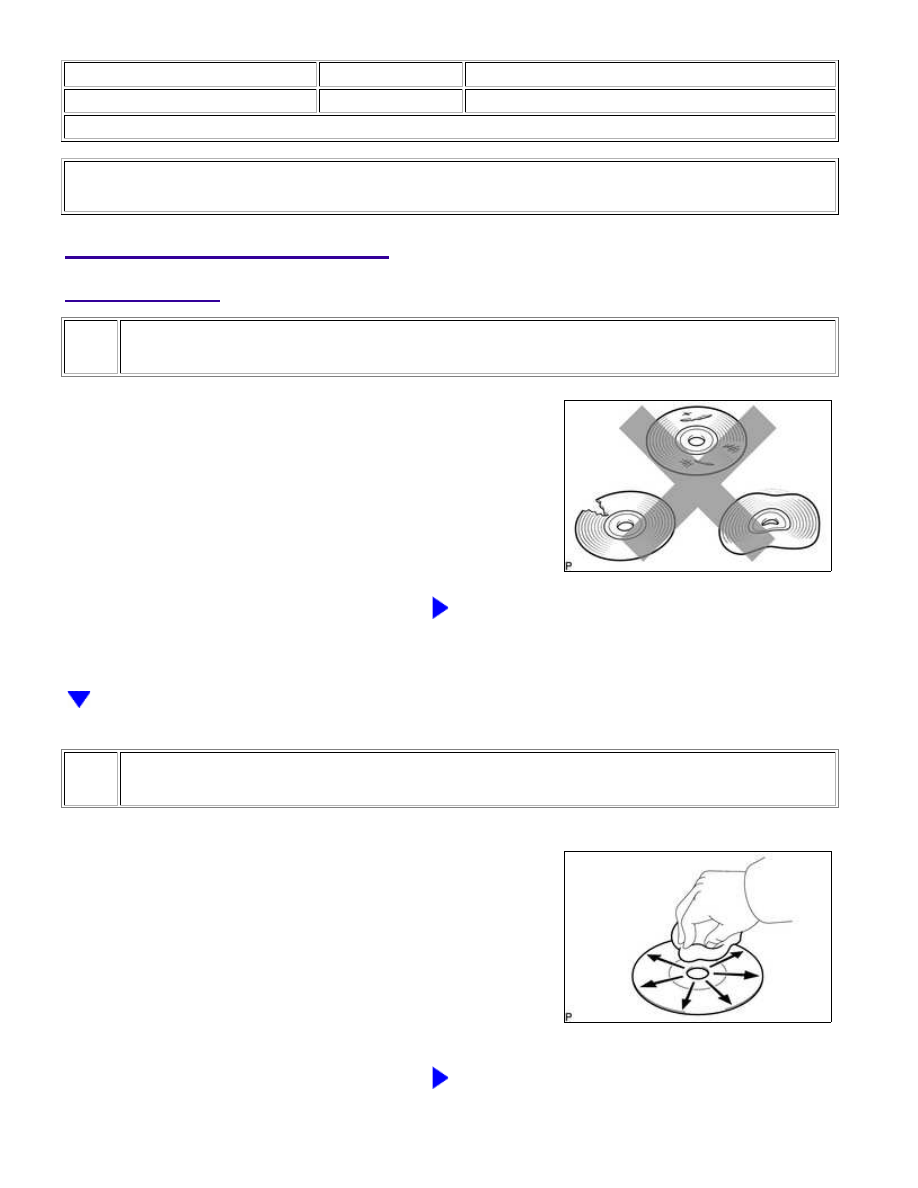

CD Sound Skips

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK DISC

(a) Check that the disc is not deformed or cracked.

OK:

No deformation or cracks on the disc.

NG

CHANGE DISC

2.

CHECK DISC

(a) Disc cleaning

(1) If dirt is on the disc surface, wipe it clean with a soft cloth

from the inside to the outside in a radial direction.

OK:

Malfunction disappears.

NOTICE:

Do not use a conventional record cleaner or antistatic

preservative.

NG

GO TO STEP 3

NAVIGATION: NAVIGATION SYSTEM: CD Sound Skips; 2015 MY ...

OK

END (DISC IS DIRTY)

3.

REPLACE DISC WITH ANOTHER AND RECHECK

(a) Replace the disc with a known good one and check that the malfunction disappears.

OK:

Malfunction disappears.

NG

GO TO STEP 4

OK

END (DISC IS DEFECTIVE)

4.

CHECK NAVIGATION RECEIVER ASSEMBLY

(a) Check that the navigation receiver assembly is properly installed

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG (for Column Shift Type)

C

NG (for Floor Shift Type)

D

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REINSTALL NAVIGATION RECEIVER ASSEMBLY

D

REINSTALL NAVIGATION RECEIVER ASSEMBLY

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: CD Sound Skips; 2015 MY ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000012CN0WVX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Radio Broadcast cannot be Received or Poor Reception; 2015 MY

Tundra [08/2014 -        ]

Radio Broadcast cannot be Received or Poor Reception

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK IF RADIO AUTO-SEARCH FUNCTIONS PROPERLY

(a) Check the radio automatic station search function by activating it.

OK:

Automatic station search function stops on a station.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

CHECK OPTIONAL COMPONENTS

(a) Check if any optional components that may decrease reception capacity, such as sunshade film or a

telephone antenna, are installed.

OK:

Optional components are installed.

NOTICE:

GO TO STEP 3

OK

REMOVE OPTIONAL COMPONENTS AND CHECK

AGAIN (SEE NOTICE ABOVE)

3.

CHECK RADIO ANTENNA

(a) Remove the pull top antenna pole sub-assembly from the fender antenna assembly.

NAVIGATION: NAVIGATION SYSTEM: Radio Broadcast cannot be R...

Noise occurs.

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

GO TO STEP 4

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

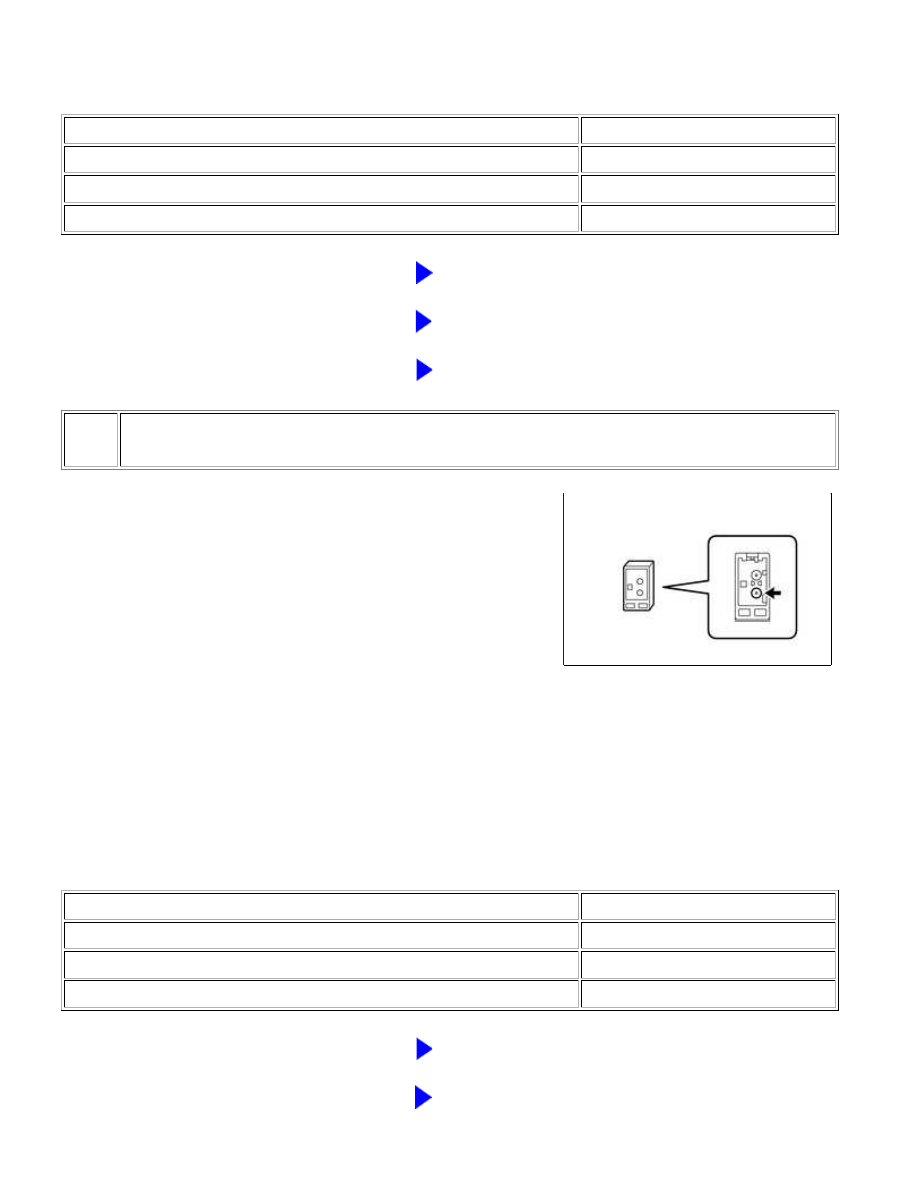

4.

CHECK NAVIGATION RECEIVER ASSEMBLY (ANTENNA)

(a) Remove the antenna connector from the navigation receiver

assembly.

(b) Turn the ignition switch to ACC with the navigation receiver assembly connector connected.

(c) Turn on the radio and turn into AM mode.

(d) Place a screwdriver, thin wire or other metal object on the navigation receiver assembly antenna jack

and check that noise can be heard from the speakers.

OK:

Noise occurs.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: Radio Broadcast cannot be R...
