Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000PNL0O7X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Touch Panel Switch does not Function; 2015 MY Tundra [08/2014 -

       ]

Touch Panel Switch does not Function

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK MULTI-DISPLAY

OK:

NG

REMOVE FOREIGN MATTER

2.

CHECK TOUCH PANEL

(a) Check for foreign matter on the display.

OK:

The display is clean.

NG

CLEAN DISPLAY AND RECHECK TOUCH PANEL

3.

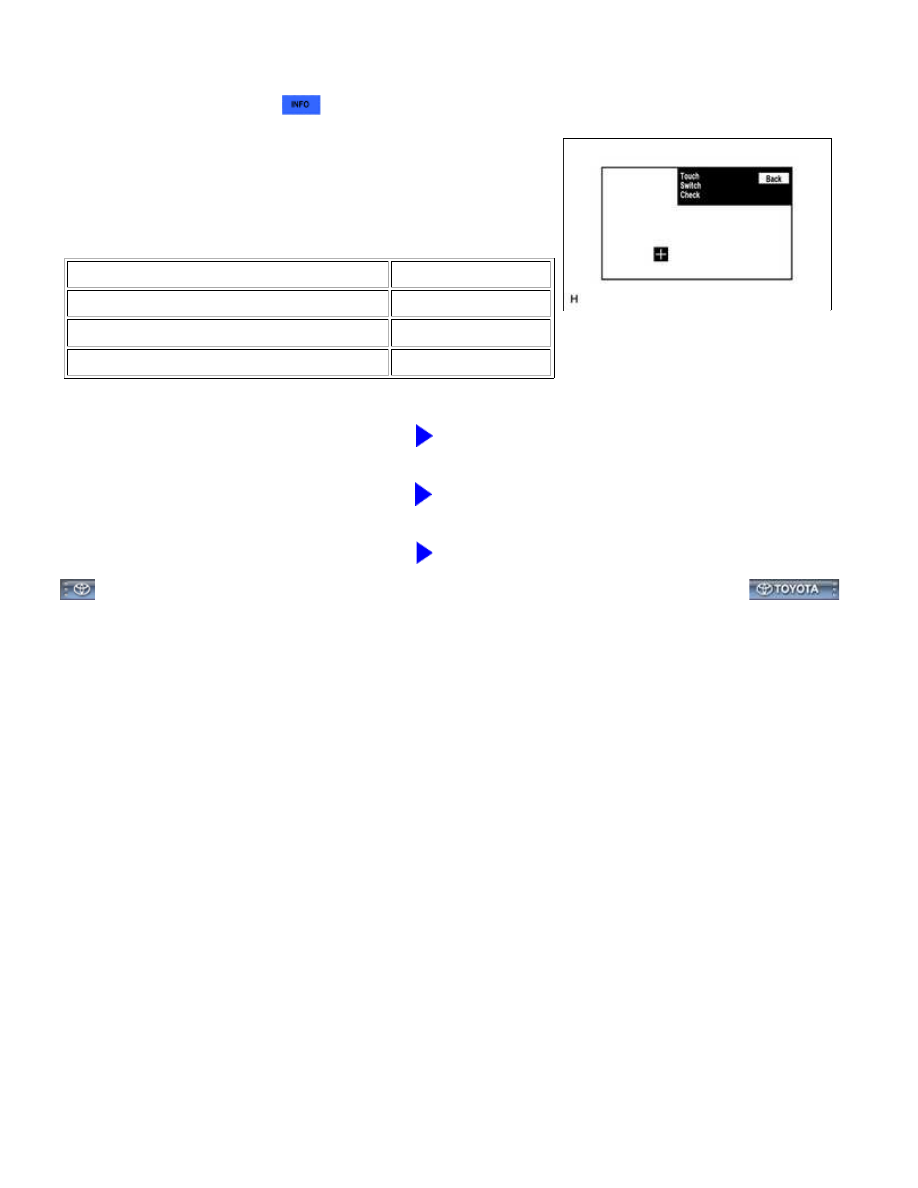

CHECK TOUCH SWITCH (OPERATION CHECK)

NAVIGATION: NAVIGATION SYSTEM: Touch Panel Switch does not...

(a) Enter the "Touch Switch Check" screen. Refer to Check Touch

Switch in Operation Check



.

(b) Touch the display in the area where the switch malfunction

occurs.

OK:

A "+" mark appears at the touched position.

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: Touch Panel Switch does not...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000POJ0XLX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Screen Flicker or Color Distortion; 2015 MY Tundra [08/2014 -

       ]

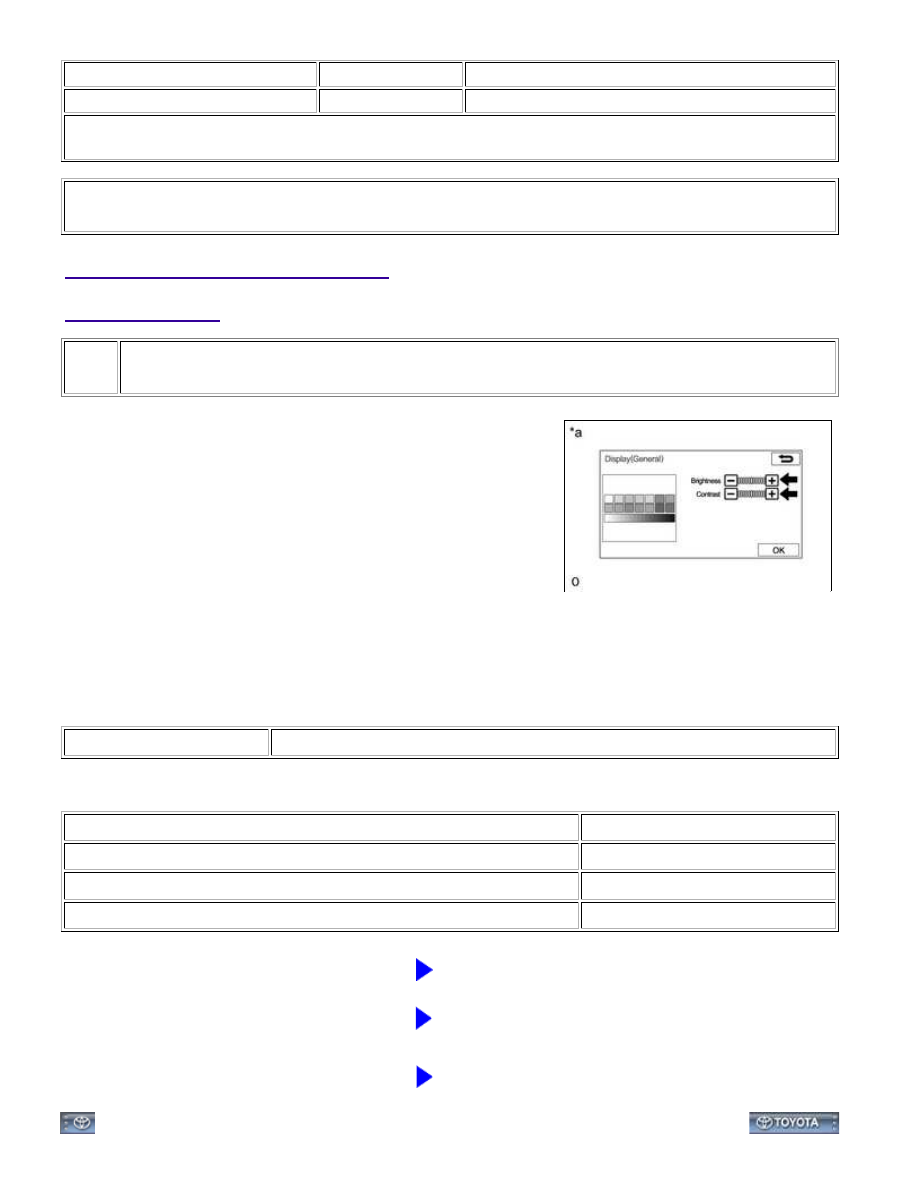

Screen Flicker or Color Distortion

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK DISPLAY SETTING

(a) Display the "Display (General)" screen.

(b) Reset display settings (contrast, brightness) and check that the screen appears normal.

OK:

The display returns to normal.

Text in Illustration

*a

Example

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

A

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE
