Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

A

END (NAVIGATION ANTENNA ASSEMBLY IS

DEFECTIVE)

NAVIGATION: NAVIGATION SYSTEM: B15C0,B15C1; Short in GP...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000182V0MTX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: B15C2; Speed Signal Malfunction; 2015 MY Tundra [08/2014 -

       ]

DTC

B15C2

Speed Signal Malfunction

DESCRIPTION

The navigation receiver assembly receives a vehicle speed signal from the combination meter assembly and

information from the navigation antenna assembly, and then adjusts the vehicle position.

The navigation receiver assembly stores this DTC when the difference between the speed information that the

navigation antenna assembly receives and the SPD pulse received from the combination meter assembly

becomes large.

HINT:

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B15C2

A difference between the GPS speed and SPD pulse is

detected.

Meter/gauge system

Harness or connector

Navigation receiver

assembly

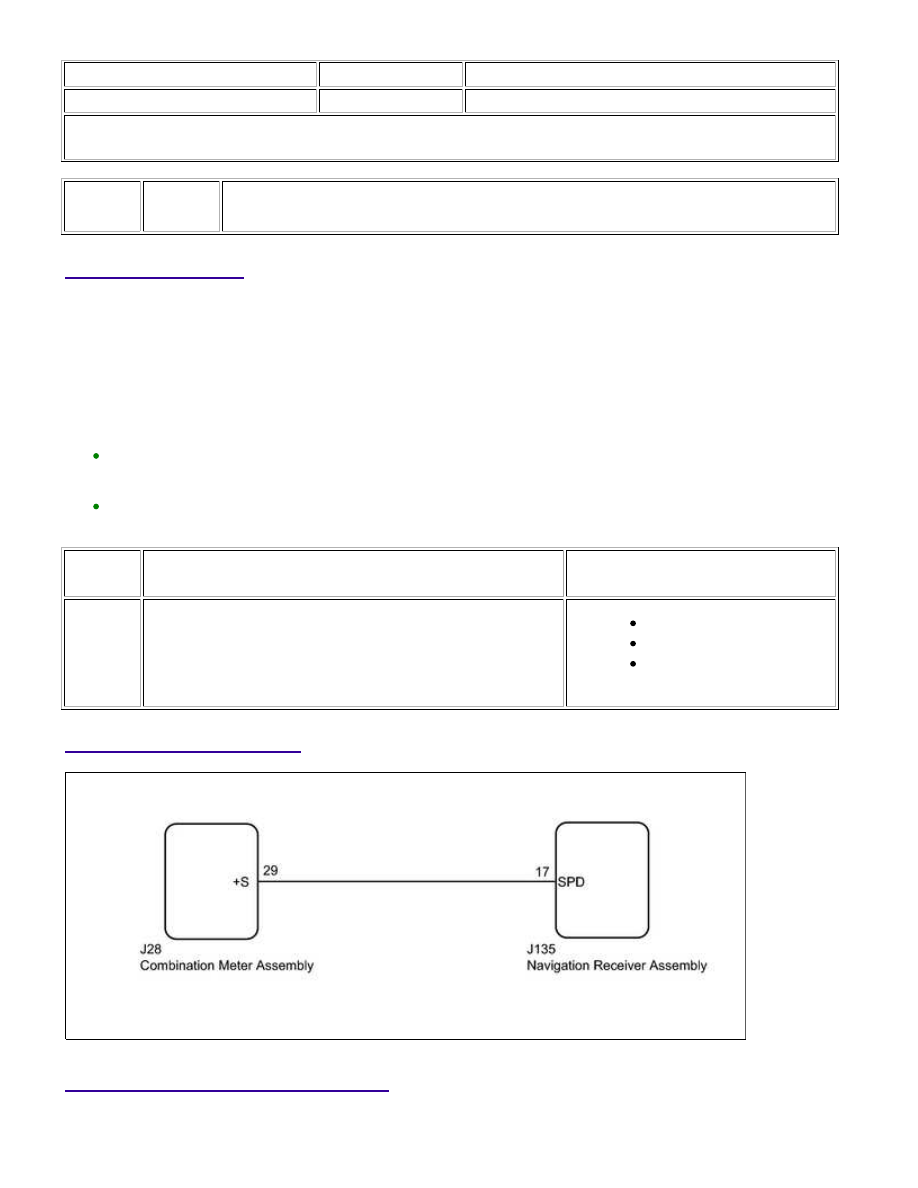

WIRING DIAGRAM

INSPECTION PROCEDURE

NAVIGATION: NAVIGATION SYSTEM: B15C2; Speed Signal Malfun...

PROCEDURE

1.

CHECK VEHICLE SENSOR (OPERATION CHECK)

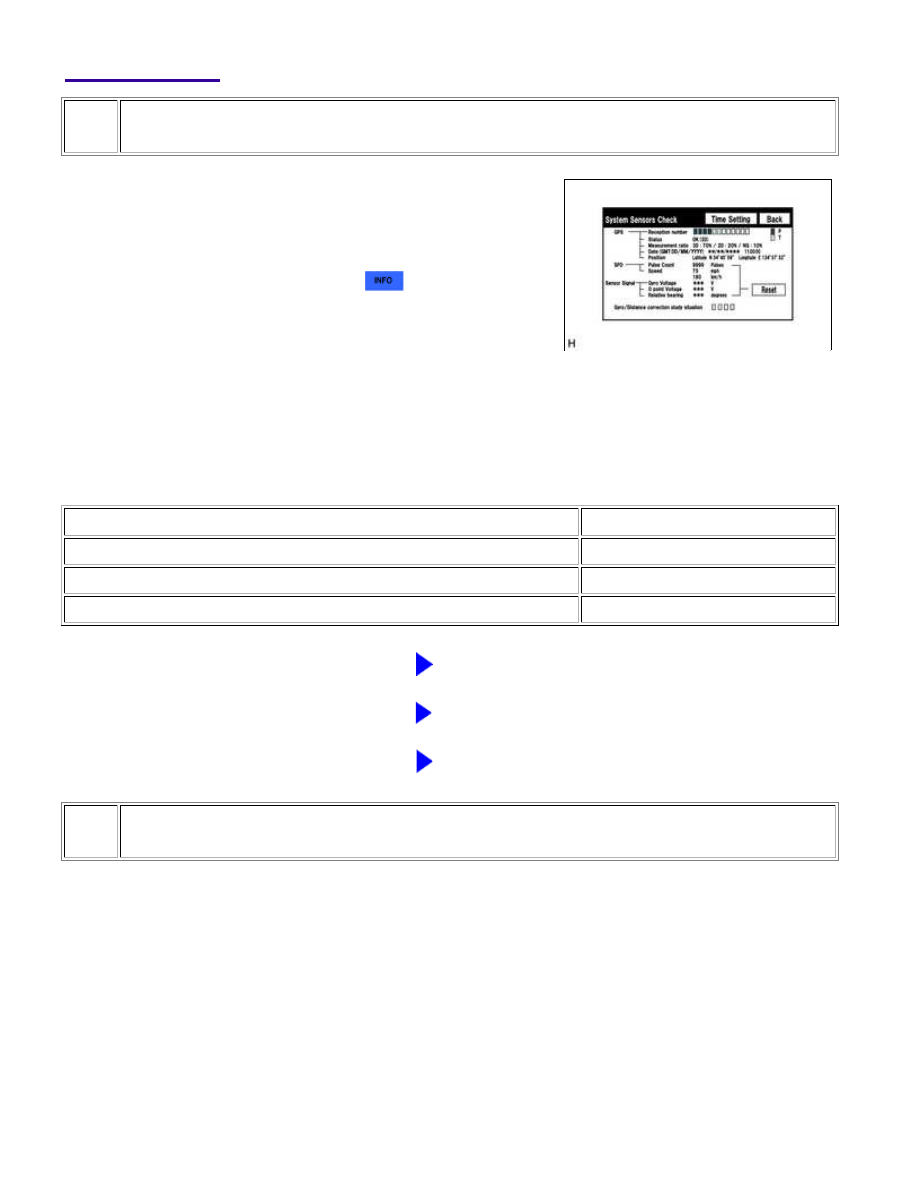

(a) Enter the "System Sensors Check" screen. Refer to Check GPS

& Vehicle Sensors in Operation Check



.

(b) While driving the vehicle, compare the "Speed" indicator to the reading on the speedometer. Check if

these readings are almost equal.

OK:

The readings are equal or almost equal.

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

GO TO STEP 2

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

2.

CHECK COMBINATION METER ASSEMBLY (OUTPUT WAVEFORM)

NAVIGATION: NAVIGATION SYSTEM: B15C2; Speed Signal Malfun...

OK

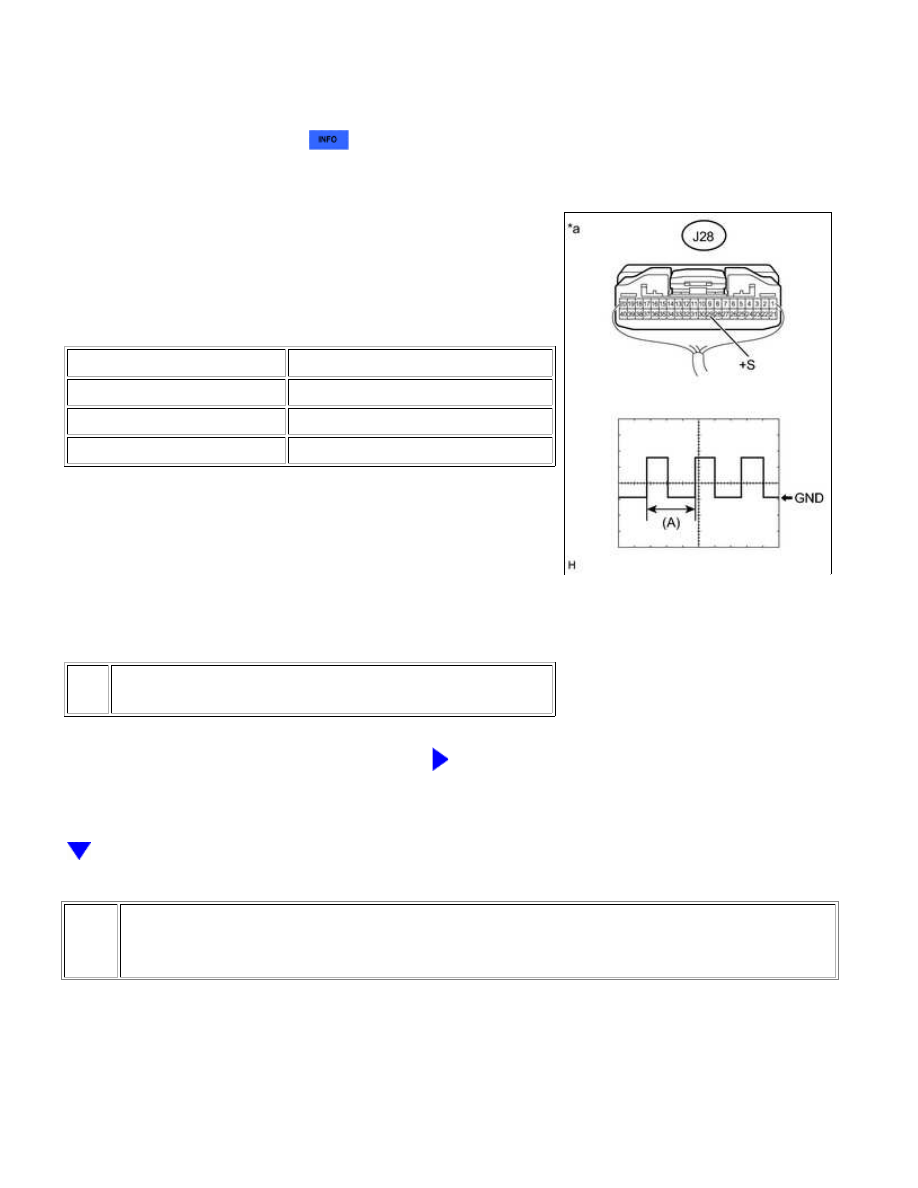

(a) Check the output waveform.

(1) Remove the combination meter assembly with the

connector(s) still connected



.

(2) Connect an oscilloscope to terminal J28-29 (+S) and body

ground.

(3) Turn the ignition switch to ON.

(4) Turn a wheel slowly.

(5) Check the signal waveform according to the condition(s) in

the table below.

ITEM

CONDITION

Measurement terminal

J28-29 (+S) - Body ground

Tool setting

5 V/DIV., 20 ms./DIV.

Vehicle condition

Wheel being rotated

OK:

The waveform is similar to that shown in the illustration.

HINT:

When the system is functioning normally, one wheel revolution

generates 4 pulses. As the vehicle speed increases, the width
indicated by (A) in the illustration narrows.

Text in Illustration

*a

Component with harness connected

(Combination Meter Assembly)

NG

GO TO METER / GAUGE SYSTEM

3.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY -
COMBINATION METER ASSEMBLY)

(a) Disconnect the J135 navigation receiver assembly connector.

(b) Disconnect the J28 combination meter assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:
