OK

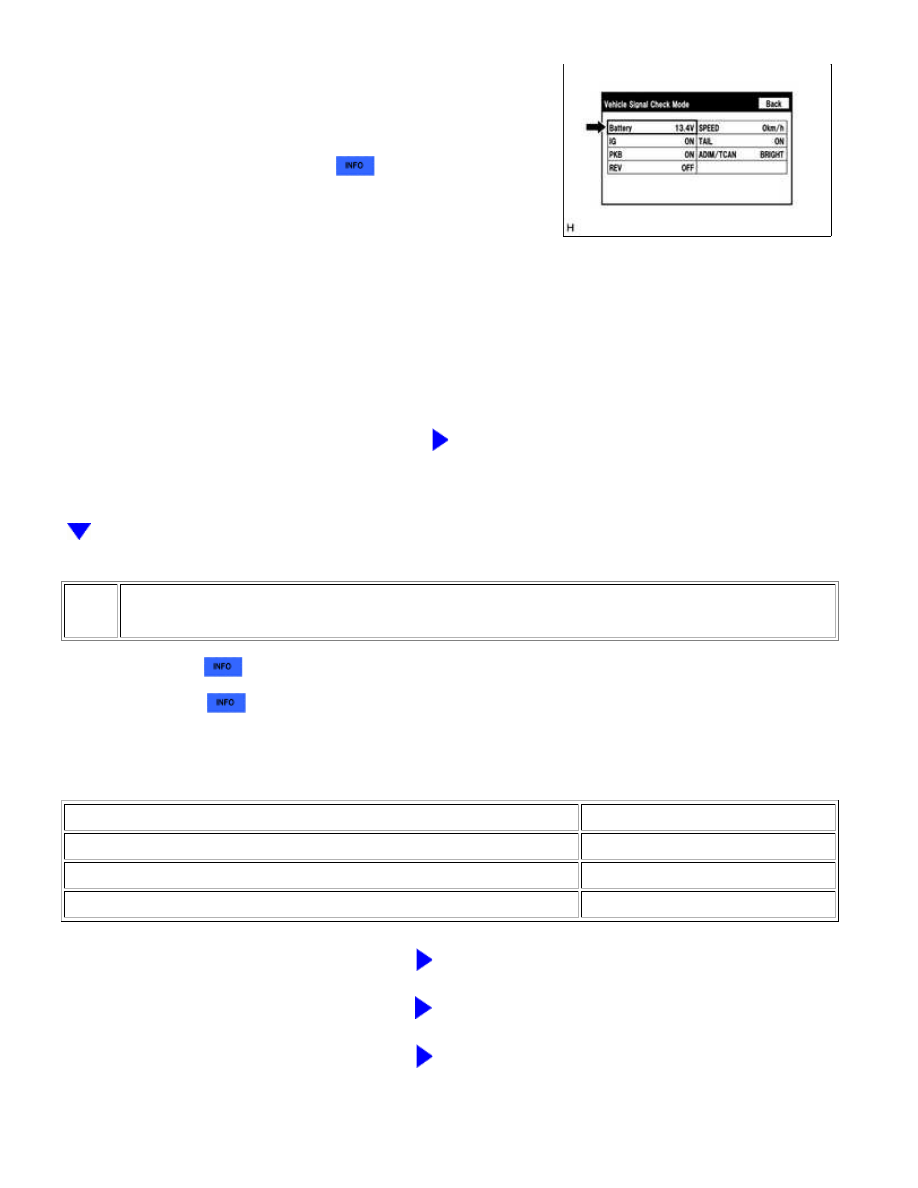

(a) Enter the "Vehicle Signal Check Mode" screen. [Refer to Check

Vehicle Signal in Operation Check



]

(b) Check that the battery voltage.

Standard voltage:

11 to 14 V

HINT:

This display is updated once per second. As a result, it is normal for the display to lag behind the actual

switch operation.

NG

GO TO STEP 3

2.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

OK:

No DTCs are output.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

A

USE SIMULATION METHOD TO CHECK

NAVIGATION: NAVIGATION SYSTEM: B158F; AV Signal Stoppage ...

3.

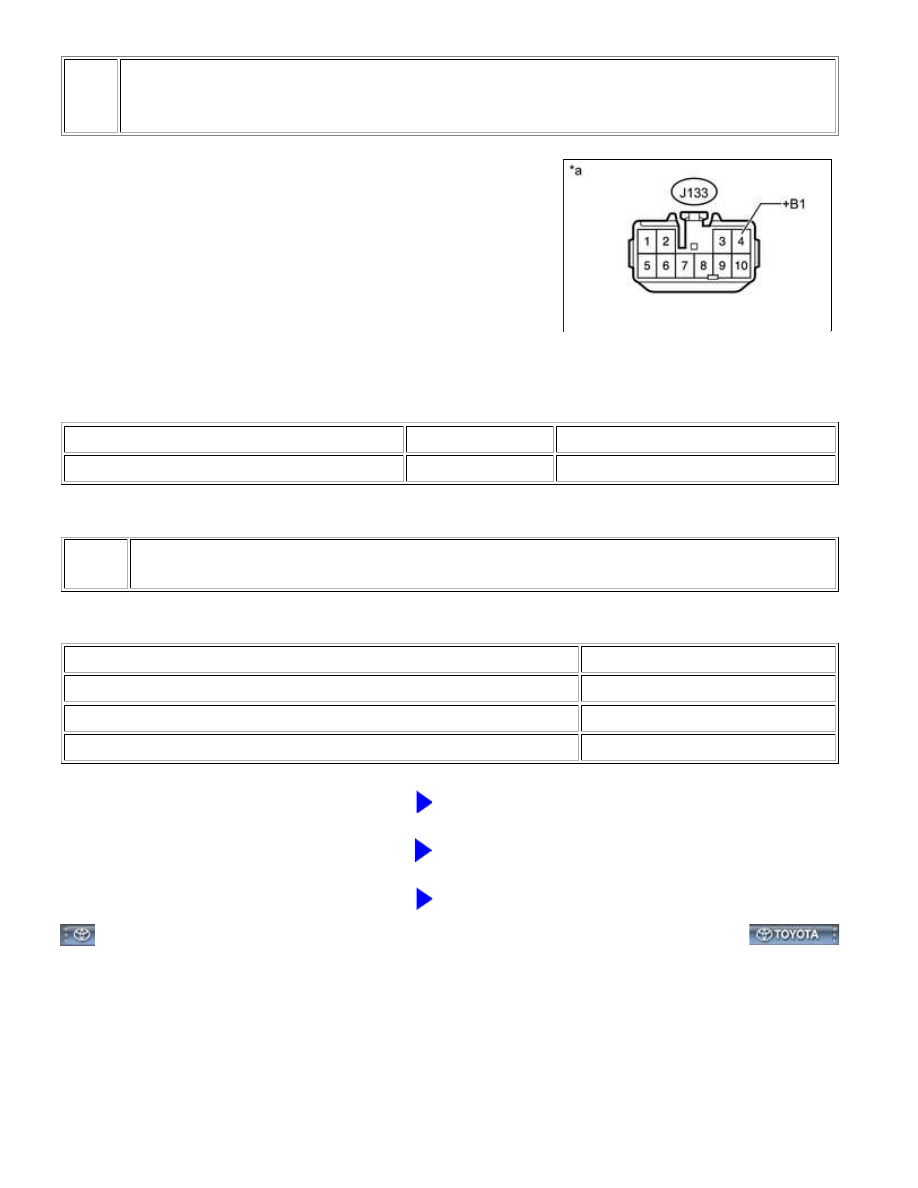

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY POWER
SOURCE)

(a) Disconnect the navigation receiver assembly connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J133-4 (+B1) - Body ground

Always

11 to 14 V

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPAIR OR REPLACE HARNESS OR CONNECTOR

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: B158F; AV Signal Stoppage ...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000053D201ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: B15A3; Stereo Component Amplifier Malfunction; 2015 MY Tundra

[08/2014 -        ]

DTC

B15A3

Stereo Component Amplifier Malfunction

DESCRIPTION

This DTCs is stored when a malfunction occurs in the stereo component amplifier assembly.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B15A3

DSP error

EEPROM error

Stereo component amplifier assembly

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

OK:

No DTCs are output.

NG

REPLACE STEREO COMPONENT AMPLIFIER

ASSEMBLY

OK

USE SIMULATION METHOD TO CHECK

NAVIGATION: NAVIGATION SYSTEM: B15A3; Stereo Component ...

OK

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000182T0VMX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: B15C0,B15C1; Short in GPS Antenna; 2015 MY Tundra [08/2014 -

       ]

DTC

B15C0

Short in GPS Antenna

DTC

B15C1

Open in GPS Antenna

DESCRIPTION

These DTCs are stored when a malfunction occurs in the navigation antenna assembly.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B15C0

Navigation antenna error

Navigation antenna assembly

Navigation receiver assembly

B15C1

PROCEDURE

1.

CHECK CONNECTION OF NAVIGATION ANTENNA ASSEMBLY

(a) Check if the navigation antenna assembly is securely connected to the navigation receiver assembly.

OK:

Navigation antenna assembly is securely connected.

NG

SECURELY CONNECT NAVIGATION ANTENNA

ASSEMBLY

2.

CHECK NAVIGATION ANTENNA ASSEMBLY

(a) Replace the navigation antenna assembly with a known good one



.

(b) Check for DTCs



.

OK:

No DTCs are output.

NAVIGATION: NAVIGATION SYSTEM: B15C0,B15C1; Short in GP...
