Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000053D802QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: B1579; Voice Recognition Microphone Disconnected; 2015 MY

Tundra [08/2014 -        ]

DTC

B1579

Voice Recognition Microphone Disconnected

DESCRIPTION

This DTC is stored when a microphone connection detection signal line is disconnected.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1579

Telephone microphone signal is lost.

Navigation receiver assembly

Harness or connector

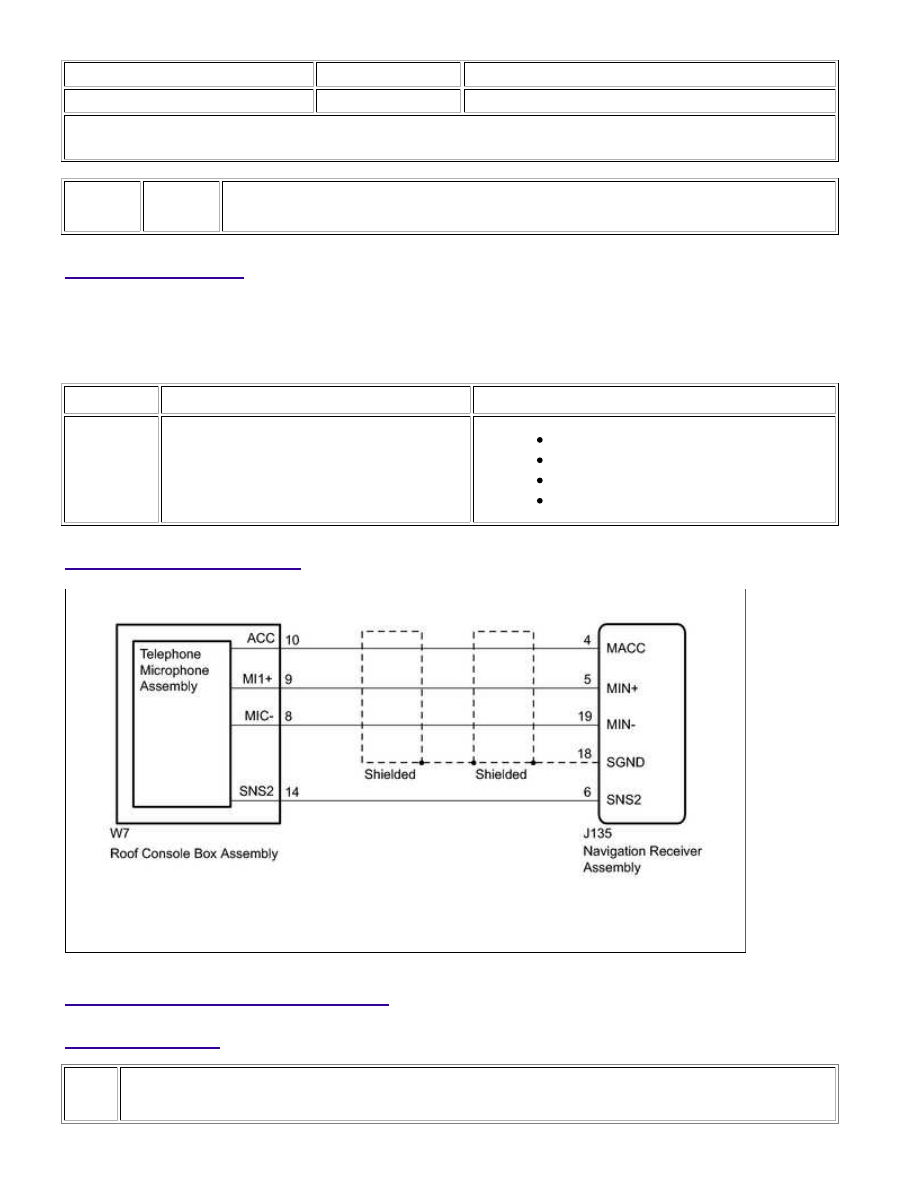

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

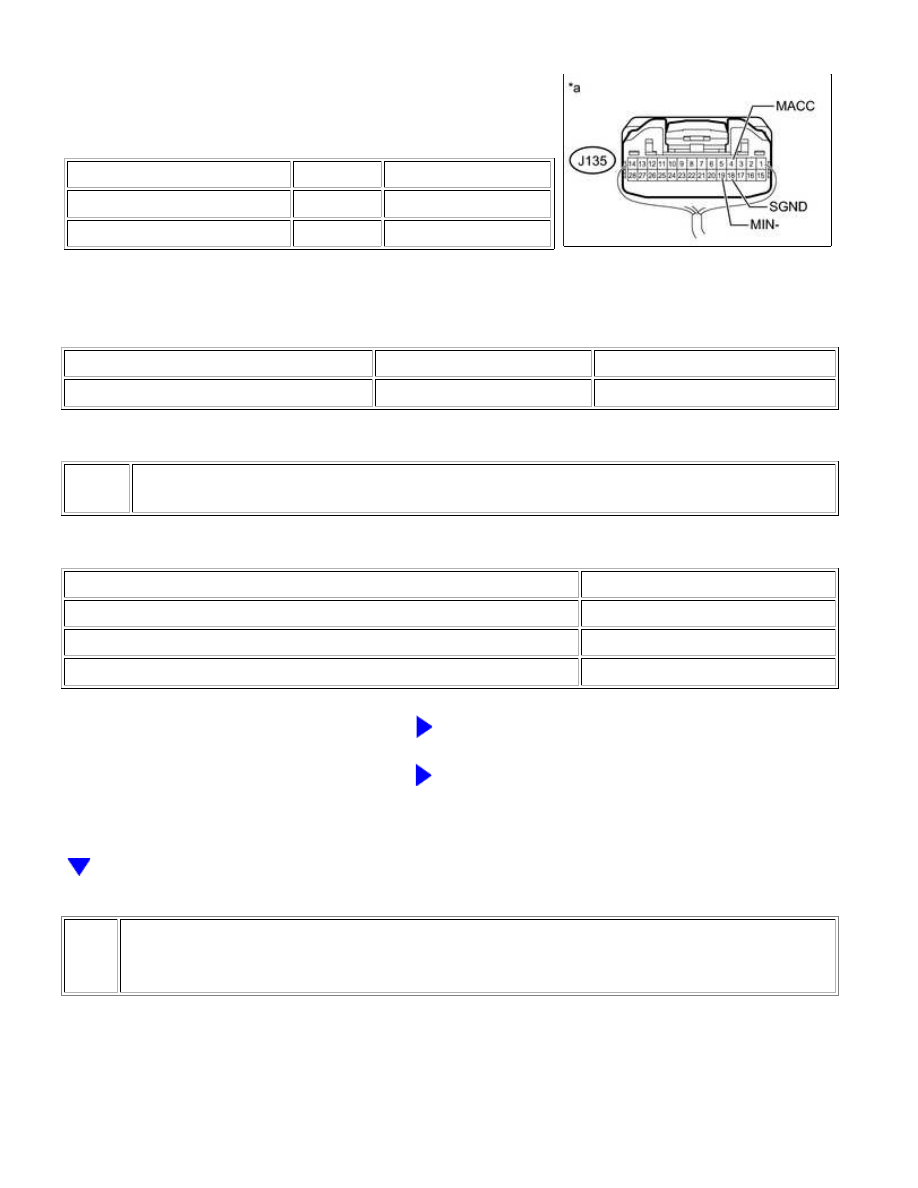

CHECK NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: B1579; Voice Recognition M...

A

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

J135-18 (SGND) - Body ground

Always

Below 1 Ω

J135-19 (MIN-) - Body ground

Always

Below 1 Ω

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J135-4 (MACC) - Body ground

Ignition switch ACC

4 to 6 V

Text in Illustration

*a

Component with harness connected

(Navigation Receiver Assembly)

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

2.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - ROOF
CONSOLE BOX ASSEMBLY)

(a) Disconnect the J135 navigation receiver assembly connector.

Standard Resistance:

NAVIGATION: NAVIGATION SYSTEM: B1579; Voice Recognition M...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J135-4 (MACC) - W7-10 (ACC)

Always

Below 1 Ω

J135-5 (MIN+) - W7-9 (MI1+)

Always

Below 1 Ω

J135-19 (MIN-) - W7-8 (MIC-)

Always

Below 1 Ω

J135-6 (SNS2) - W7-14 (SNS2)

Always

Below 1 Ω

J135-4 (MACC) - Body ground

Always

10 kΩ or higher

J135-5 (MIN+) - Body ground

Always

10 kΩ or higher

J135-19 (MIN-) - Body ground

Always

10 kΩ or higher

J135-18 (SGND) - Body ground

Always

10 kΩ or higher

J135-6 (SNS2) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK TELEPHONE MICROPHONE ASSEMBLY

(a) Replace the telephone microphone assembly with a known good one



.

(b) Check for DTCs



.

OK:

No DTCs are output.

NG

REPLACE ROOF CONSOLE BOX ASSEMBLY

OK

END (TELEPHONE MICROPHONE ASSEMBLY IS

DEFECTIVE)

NAVIGATION: NAVIGATION SYSTEM: B1579; Voice Recognition M...

NEXT

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000003Z0Z0DHX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: B1585; USB Device Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1585

USB Device Malfunction

DESCRIPTION

This DTC is stored when a malfunction occurs in a connected device.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1585

USB Device Malfunction

Non mass-storage class or incompatible protocol USB

device

USB device with an incompatible file system, corrupted or

incompatible File Allocation Table (FAT)

"iPod" malfunction

"iPod" with unsupported firmware

Unsupported "iPod" model

USB device or "iPod"

Navigation receiver

assembly

INSPECTION PROCEDURE

PROCEDURE

1.

REPLACE USB DEVICE OR “iPod”

(a) Disconnect the USB device or "iPod" from the No. 1 stereo jack adapter assembly.

(b) Turn the ignition switch off.

HINT:

When this DTC has been stored, it is necessary to turn off the ignition switch to make it possible for the

vehicle to recognize a new device when it is connected.

(c) Turn the ignition switch to ACC.

(d) Connect a known good USB device or "iPod" to the No. 1 stereo jack adapter assembly.

HINT:

If the malfunction occurred when a USB device was in use, use another USB device for the inspection. If
the malfunction occurred when an "iPod" was in use, use another "iPod" for the inspection.

Refer to System Description for compatible formats and versions



.
