RESULT

MEANING

ACTION

DETAIL The device responds with a DTC.

Look up the DTC in

"Unit Check Mode".

NCON

The device was previously present,

but does not respond in diagnostic

mode.

- Check power supply

- Check the AVC-LAN

The device responds in diagnostic

mode, but gives no DTC

information.

- Check power supply

- Check the AVC-LAN

NAME

COMPONENT

CONNECTION

METHOD

AUX/USB

No. 1 stereo jack adapter

assembly

Vehicle wire harness

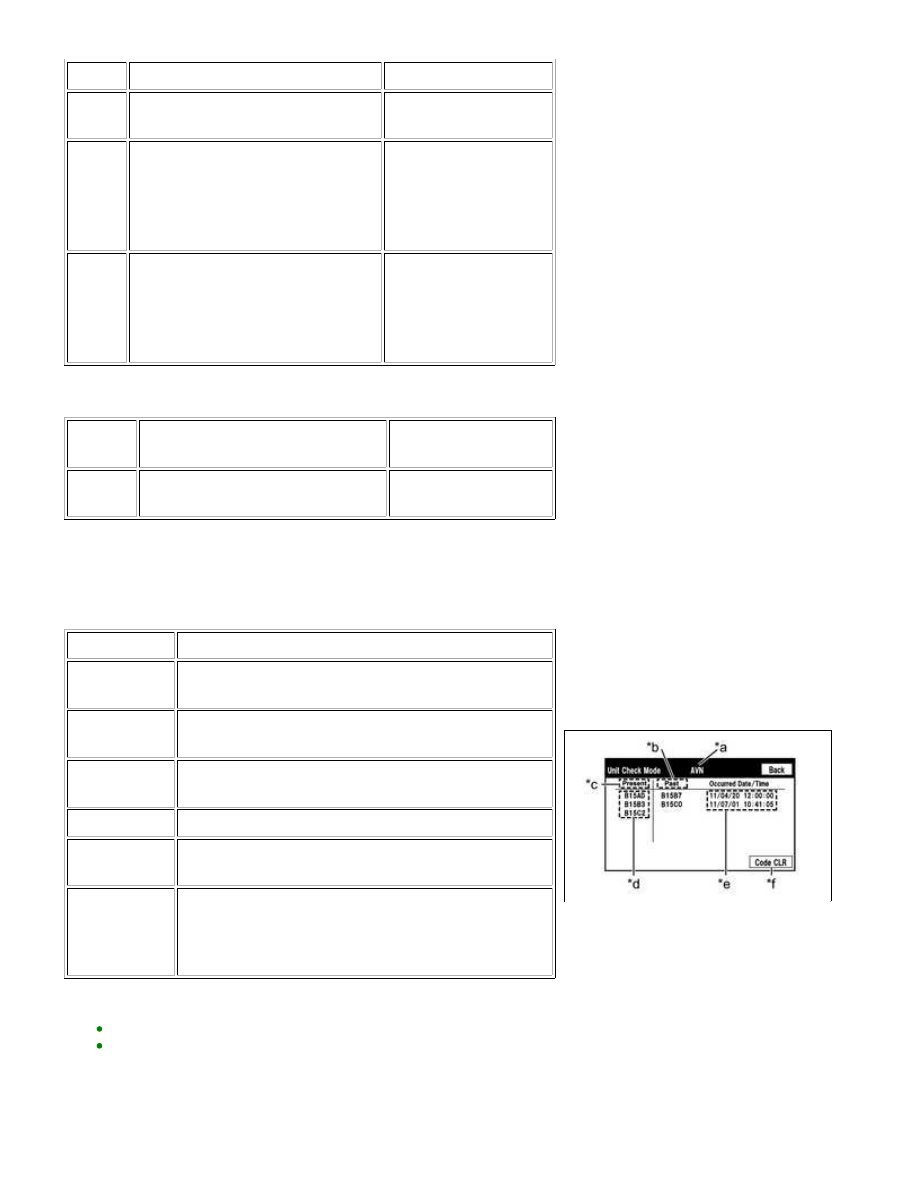

(b) Unit check mode screen description

Screen Description

DISPLAY

CONTENT

*a: Device

name

Target device

*b: History

DTC

Diagnostic memory results and stored DTCs are

displayed.

*c: Current

DTC

DTCs output in the service check are displayed.

*d: DTC

DTC (Diagnostic Trouble Code)

*e:

Timestamp

*f: Diagnosis

clear switch

Pushing this switch for 3 seconds clears the

displayed data are cleared.)

HINT:

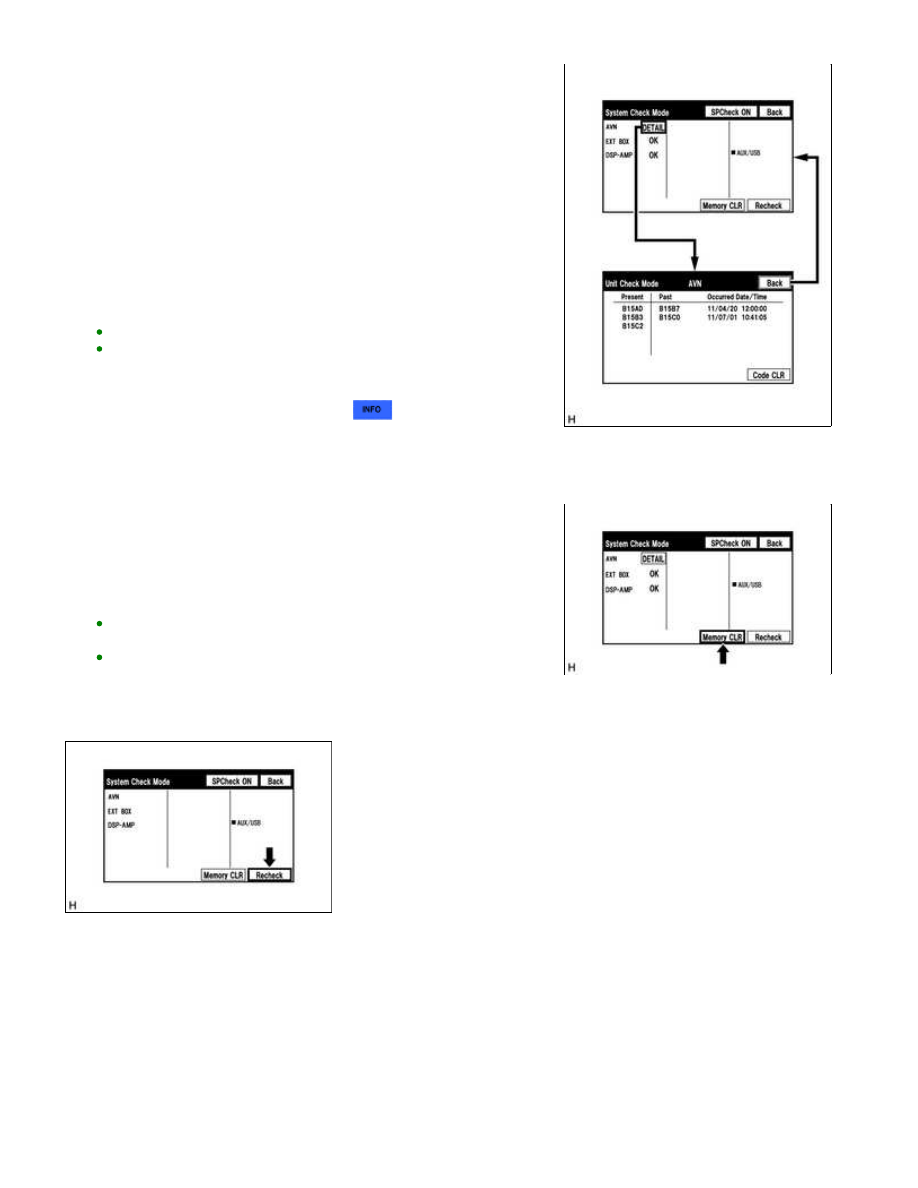

(c) Read the system check result.

(1) If the check result is "DETAIL", touch the displayed check

result to view the results on the "Unit Check Mode" screen

and record them.

NOTICE:

HINT:



.

7. DTC CLEAR/RECHECK (CLEAR USING SYSTEM CHECK MODE SCREEN)

(a) Clear DTCs

(1) Press the "Memory CLR" switch for 3 seconds.

(2) Confirm that the check results are cleared.

HINT:

To clear the DTCs for a specific device, clear the DTCs using the
"Unit Check Mode" screen.
When clearing the DTCs using the "Unit Check Mode" screen,
press the "Code CLR" switch for 3 seconds.

(b) Recheck

(1) Press the "Recheck" switch.

NAVIGATION: NAVIGATION SYSTEM: DTC CHECK / CLEAR; 20...

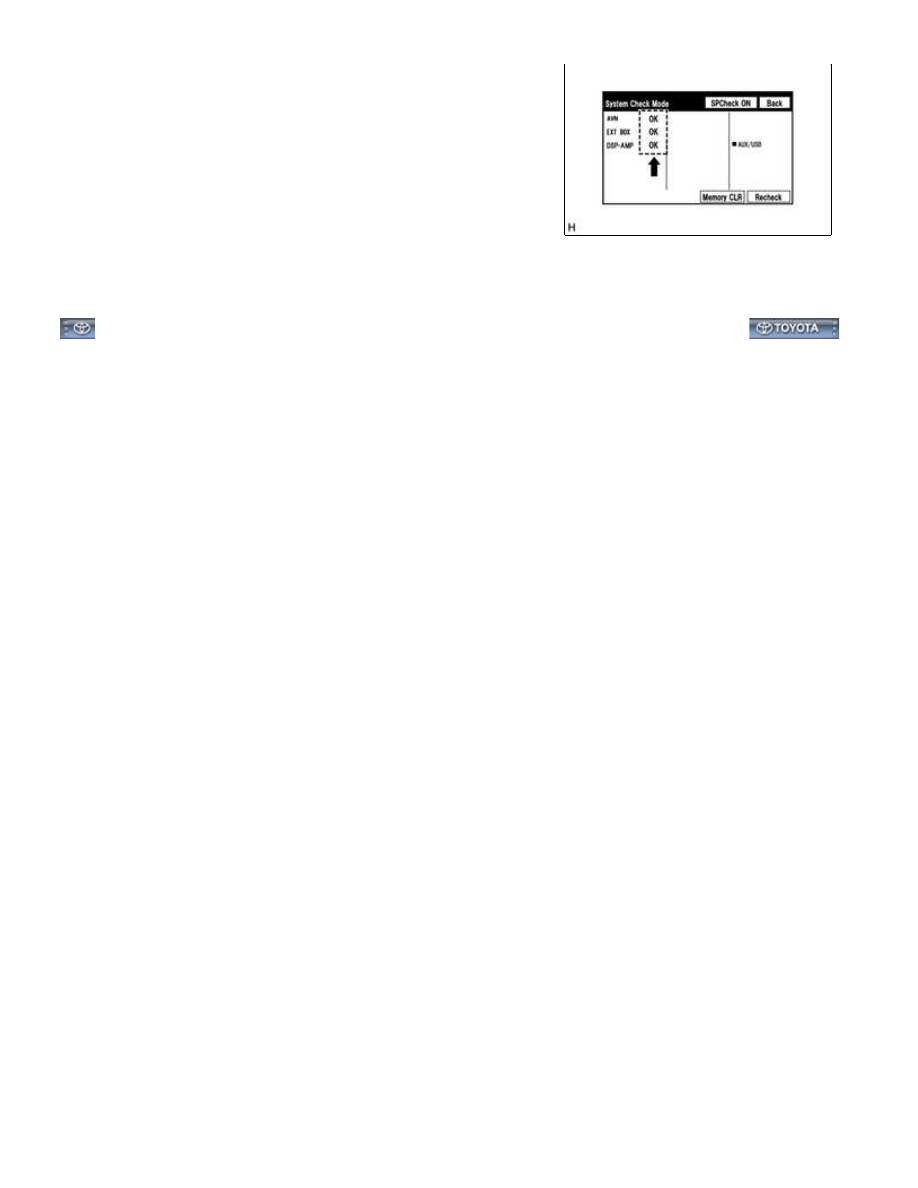

(2) Confirm that all diagnostic codes are "OK" when the check

results are displayed. If a code other than "OK" is displayed,

troubleshoot again.

HINT:

When the DTCs are cleared using the "Unit Check Mode" screen,

press the "Back" switch to return to the "System Check Mode"
screen and perform this operation.

8. FINISH DIAGNOSTIC MODE

(a) Turn the ignition switch off.

NAVIGATION: NAVIGATION SYSTEM: DTC CHECK / CLEAR; 20...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000004Z3F01UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: FREEZE FRAME DATA; 2015 MY Tundra [08/2014 -        ]

FREEZE FRAME DATA

1. CHECK FREEZE FRAME DATA

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Navigation System / Trouble Codes.

(e) Select a PTC to display its Freeze Frame Data.

2. LIST OF FREEZE FRAME DATA

(a) Refer to "Data List / Active Test"



.
