TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED CONDITION

J144-4 (+B) -

J144-7 (GND)

R - W-B

Power source (+B)

Always

11 to 14 V

J144-5 (R-) -

J144-7 (GND)

L - W-B

Sound signal (Front right)

Audio system

playing

A waveform synchronized

with sound is output

J144-6 (L-) -

J144-7 (GND)

P - W-B

Sound signal (Front left)

Audio system

playing

A waveform synchronized

with sound is output

J144-9 (AMP) -

J144-7 (GND)

G - W-B

Audio system

playing

11 to 14 V

J145-1 (FL+) -

J144-7 (GND)

BR - W-B

Sound signal (Left)

Audio system

playing

A waveform synchronized

with sound is output

J145-2 (FR+) -

J144-7 (GND)

P - W-B

Sound signal (Right)

Audio system

playing

A waveform synchronized

with sound is output

J145-3 (RL+) -

J144-7 (GND)

LG - W-B

Sound signal (Left)

Audio system

playing

A waveform synchronized

with sound is output

J145-4 (WFR+) -

J144-7 (GND)

R - W-B

Sound signal (Rear right)

Audio system

playing

A waveform synchronized

with sound is output

J145-5 (WFL+) -

J144-7 (GND)

W - W-B

Sound signal (Rear left)

Audio system

playing

A waveform synchronized

with sound is output

J145-6 (FL-) -

J144-7 (GND)

BE - W-B

Sound signal (Left)

Always

A waveform synchronized

with sound is output

J145-7 (FR-) -

J144-7 (GND)

GR - W-B

Sound signal (Right)

Always

A waveform synchronized

with sound is output

J145-8 (RL-) -

J144-7 (GND)

B - W-B

Sound signal (Left)

Audio system

playing

A waveform synchronized

with sound is output

J145-9 (RR+) -

J144-7 (GND)

L - W-B

Sound signal (Right)

Audio system

playing

A waveform synchronized

with sound is output

J145-10 (RR-) -

J144-7 (GND)

W - W-B

Sound signal (Right)

Audio system

playing

A waveform synchronized

with sound is output

J145-11 (WFR-) -

J144-7 (GND)

V - W-B

Sound signal (Rear right)

Audio system

playing

A waveform synchronized

with sound is output

J145-12 (WFL-) -

J144-7 (GND)

G - W-B

Sound signal (Rear left)

Audio system

playing

A waveform synchronized

with sound is output

NAVIGATION: NAVIGATION SYSTEM: TERMINALS OF ECU; 20...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000011BU0TTX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

1. CHECK DTC (CHECK USING TECHSTREAM)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Navigation System / Trouble Codes.

(e) Check for DTCs, and then write them down.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Navigation System / Trouble Codes.

(e) Clear the DTCs.

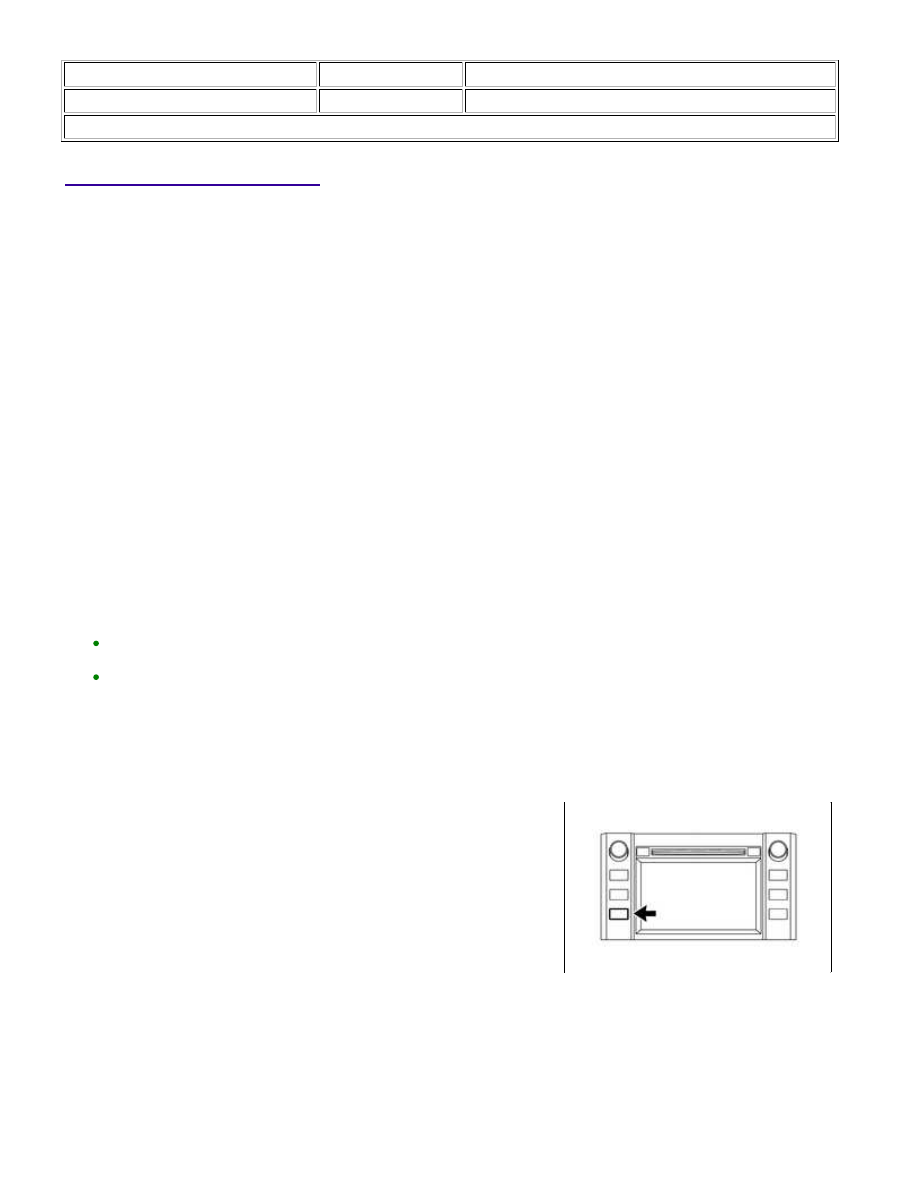

3. START DIAGNOSTIC MODE

HINT:

Illustrations may differ from the actual vehicle screen depending on the device settings and options.
Therefore, some detailed areas may not be shown exactly the same as on the actual vehicle screen.
After the ignition switch is turned to ON, check that the map is displayed before starting diagnostic mode.
Otherwise, some items cannot be checked.

(a) Start the engine.

(c) Diagnostic mode starts and the "Service Menu" screen will be

displayed. Service inspection starts automatically and the result

will be displayed.

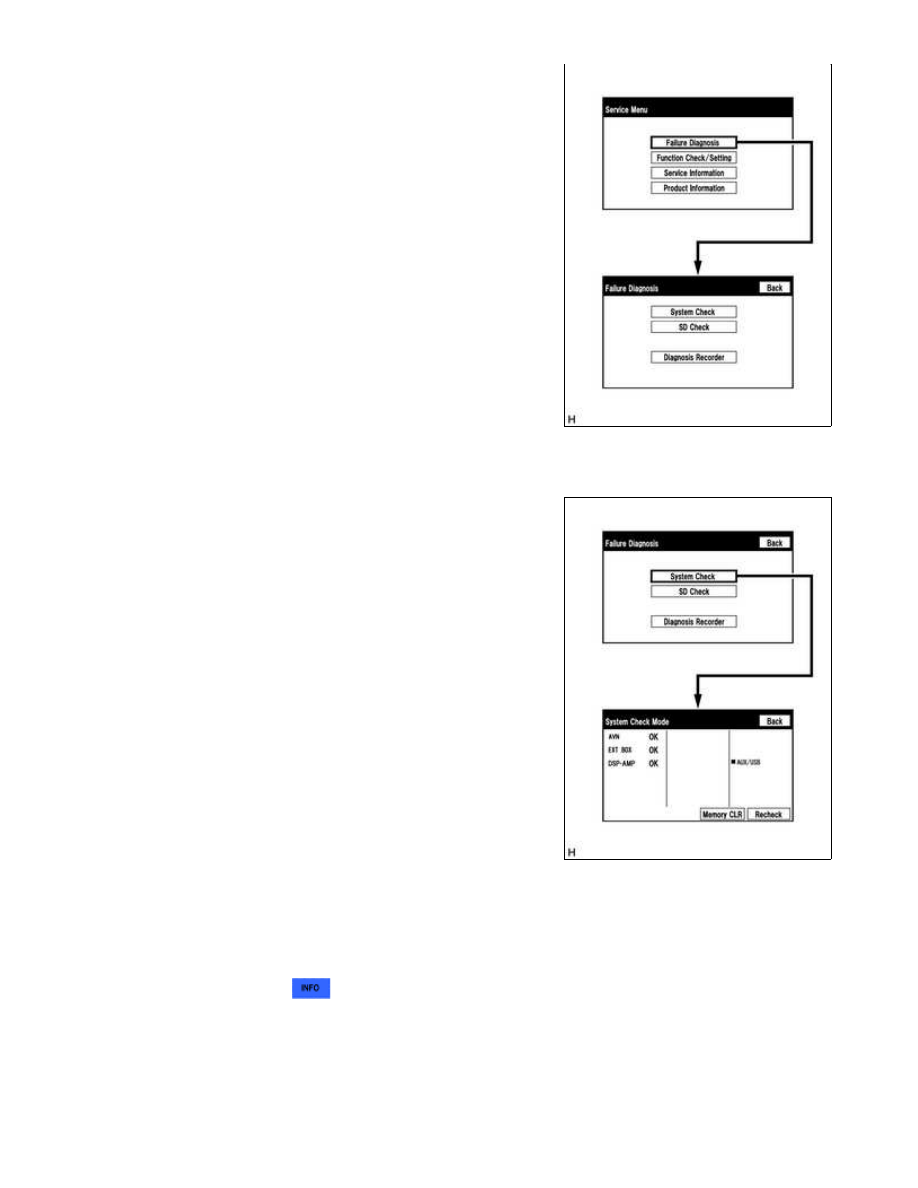

4. FAILURE DIAGNOSIS

NAVIGATION: NAVIGATION SYSTEM: DTC CHECK / CLEAR; 20...

(a) The "Failure Diagnosis" screen will be displayed by pressing the

"Failure Diagnosis" switch on the "Service Menu" screen.

5. SYSTEM CHECK

(a) The "System Check Mode" screen will be displayed by pressing

the "System Check" switch on the "Failure Diagnosis" screen.

6. CHECK DTC (CHECK USING SYSTEM CHECK MODE SCREEN)

HINT:

When "NCON" is displayed for all devices connected using the AVC-LAN, or when all device names are not

displayed, check if there is a short circuit in the AVC-LAN or devices connected to the AVC-LAN. Repair or
replace parts as necessary



.

NAVIGATION: NAVIGATION SYSTEM: DTC CHECK / CLEAR; 20...

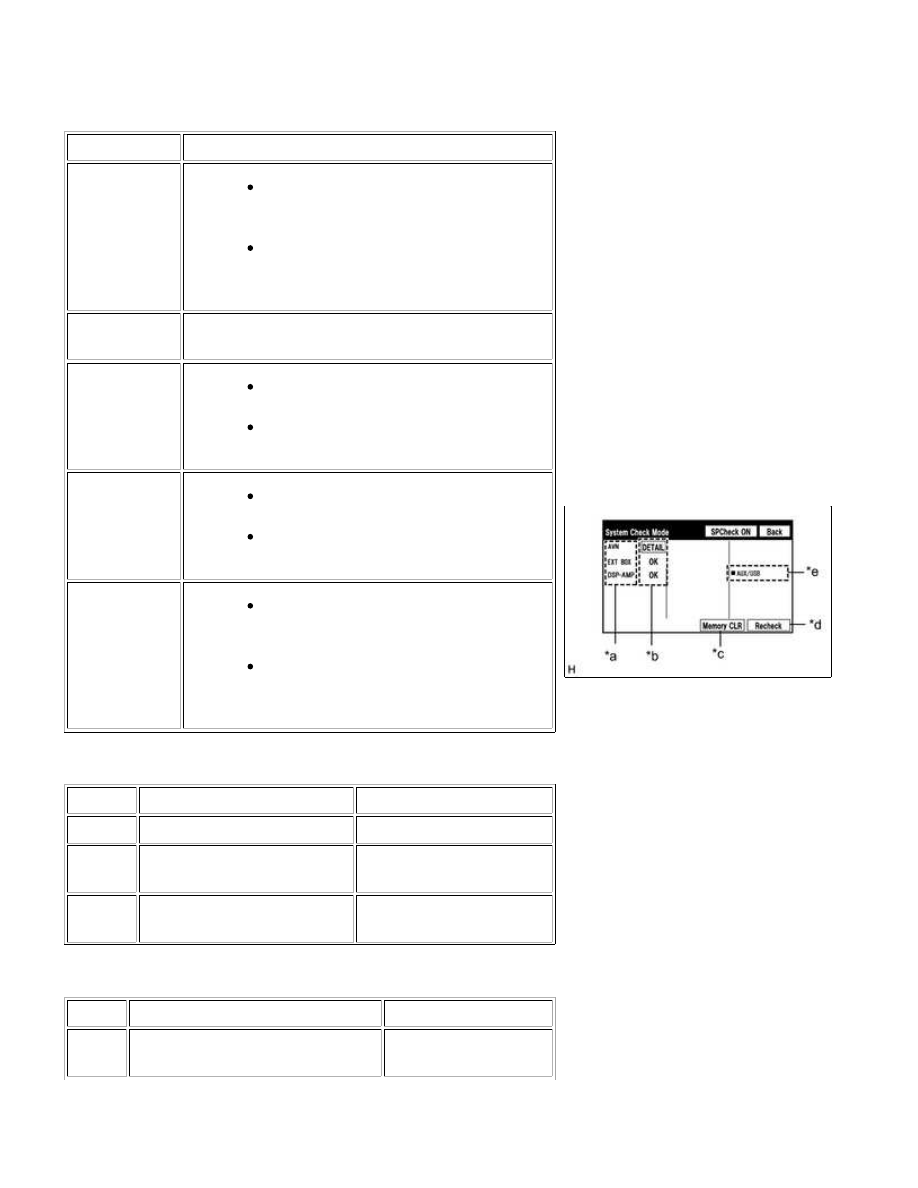

(a) System check mode screen description

Screen Description

DISPLAY

CONTENT

*a: Device

Name List No.

1

Device Name List No. 1 displays some of

the devices that make up the navigation

system.

following table.

*b: Check

Result

Result codes for all devices are displayed.

*c: Memory

Clear

Present and history DTCs and registered

connected device names are cleared.

Press the "Memory CLR" switch for 3

seconds.

*d: Recheck

A system check will be performed again

after the memory is cleared.

The "Recheck" switch will dim during a

system check.

*e: Device

Name List No.

2

Device Name List No. 2 displays some of

the devices that make up the navigation

system.

following table.

*a: Device Name List No. 1 Description

NAME

COMPONENT

CONNECTION METHOD

AVN

Navigation receiver assembly

-

EXT BOX

Stereo component tuner

assembly

Communication line for

LVDS

DSP-AMP

Stereo component amplifier

assembly

Communication line for

AVC-LAN

*b: Check Result Description

RESULT

MEANING

ACTION

OK

The device does not respond with a

DTC.

-
