Entune Function (w/ Entune Function)

SYMPTOM

SUSPECTED AREA

SEE

PAGE

An Entune system error

message is displayed on the

screen

Follow on screen instructions

-

Proceed to "Confirm Cellular Phone Functionality"

Proceed to "Confirm Vehicle Headunit Functionality"

Proceed to "Entune Reset Procedure" in Operation Check

Navigation receiver assembly (for Column Shift Type)

Navigation receiver assembly (for Floor Shift Type)

Entune apps and services are

not operating as expected

Proceed to "Confirm Cellular Phone Functionality"

Proceed to "Confirm Vehicle Headunit Functionality"

Proceed to "Entune Reset Procedure" in Operation Check

Navigation receiver assembly (for Column Shift Type)

Navigation receiver assembly (for Floor Shift Type)

Entune voice recognition is not

possible (voice recognition on

the navigation system is

normal)

Proceed to "Confirm Cellular Phone Functionality"

Proceed to "Confirm Vehicle Headunit Functionality"

Proceed to "Entune Reset Procedure" in Operation Check

Navigation receiver assembly (for Column Shift Type)

Navigation receiver assembly (for Floor Shift Type)

Confirm that cellular phone handset volume is turned up

-

Confirm that adequate signal is maintained during driving.

-

Proceed to "Confirm Cellular Phone Functionality

Proceed to "Confirm Vehicle Headunit Functionality"

Proceed to "Entune Reset Procedure" in Operation Check

Navigation receiver assembly (for Column Shift Type)

Navigation receiver assembly (for Floor Shift Type)

Entune function does not

operate properly (no sound is

output although the Entune

screen is displayed properly)

and then to ON again.

-

NAVIGATION: NAVIGATION SYSTEM: PROBLEM SYMPTOMS ...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000011BQ0PSX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -        ]

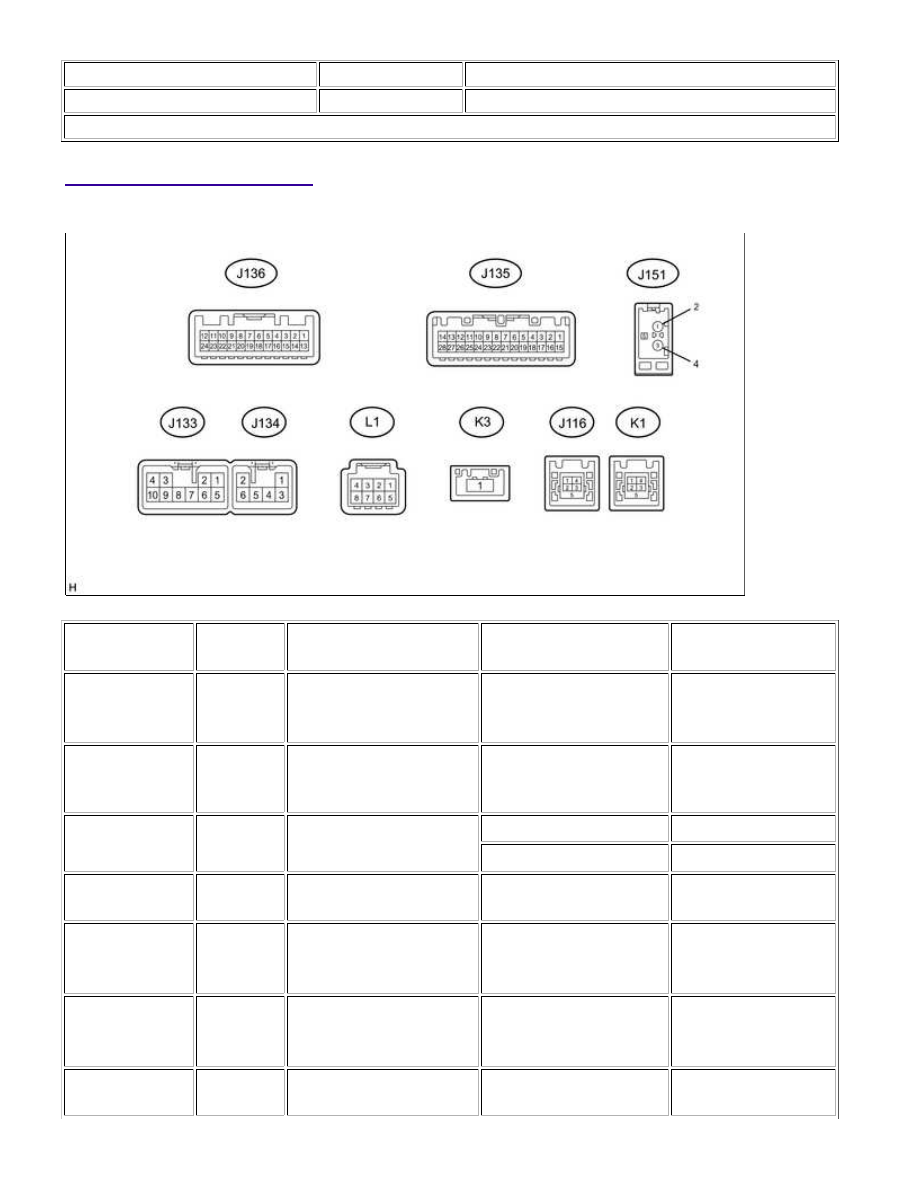

TERMINALS OF ECU

1. NAVIGATION RECEIVER ASSEMBLY

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J133-1 (FR+) -

J133-7 (GND1)

W - W-B*3

BE - W-B*1

G - W-B*5

Sound signal (Front right)

Audio system playing

A waveform

synchronized with

sound is output

J133-2 (FL+) -

J133-7 (GND1)

G - W-B*3

B - W-B*6

Sound signal (Front left)

Audio system playing

A waveform

synchronized with

sound is output

J133-3 (ACC1) -

J133-7 (GND1)

GR - W-B

Power source (ACC)

Ignition switch off

Below 1 V

Ignition switch ACC

11 to 14 V

J133-4 (+B1) -

J133-7 (GND1)

V - W-B

Power source (+B)

Always

11 to 14 V

J133-5 (FR-) -

J133-7 (GND1)

R - W-B*3

LG - W-B*1

R - W-B*5

Sound signal (Front right)

Audio system playing

A waveform

synchronized with

sound is output

J133-6 (FL-) -

J133-7 (GND1)

B - W-B*3

V - W-B*1

BE - W-B*5

Sound signal (Front left)

Audio system playing

A waveform

synchronized with

sound is output

J133-7 (GND1) -

Body ground

W-B - Body

ground

Ground

Always

Below 1 V

NAVIGATION: NAVIGATION SYSTEM: TERMINALS OF ECU; 20...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J133-9 (AMP) -

J133-7 (GND1)*1

G - W-B

Audio system playing

11 to 14 V

J133-10 (ILL+) -

J133-7 (GND1)

SB - W-B

Illumination signal

Light control switch off

Below 1 V

Light control switch in tail

or head position

11 to 14 V

J134-1 (RR+) -

J133-7 (GND1)*1

BR - W-B

Sound signal (Rear right)

Audio system playing

A waveform

synchronized with

sound is output

J134-2 (RL+) -

J133-7 (GND1)*2

W - W-B*3

Y - W-B*1

Sound signal (Rear left)

Audio system playing

A waveform

synchronized with

sound is output

J134-3 (RR-) -

J133-7 (GND1)*1

V - W-B

Sound signal (Rear right)

Audio system playing

A waveform

synchronized with

sound is output

J134-4 (SLD2) -

J133-7 (GND1)*3

Shield -

W-B

Shield ground

Always

Below 1 V

J134-5 (ILL-) -

J133-7 (GND1)

SB - W-B

Illumination signal

Light control switch off

Below 1 V

Light control switch in tail

or head position

Pulse generation

J134-6 (RL-) -

J133-7 (GND1)*2

B - W-B*3

P - W-B*1

Sound signal (Rear left)

Audio system playing

A waveform

synchronized with

sound is output

J135-1 (IG) -

J133-7 (GND1)

P - W-B

Power source (IG)

Ignition switch off

Below 1 V

Ignition switch ON

11 to 14

J135-2 (REV) -

J133-7 (GND1)

Y - W-B

Reverse signal

See "Vehicle Signal Check

Mode" in Operation Check

-

J135-4 (MACC) -

J133-7 (GND1)

L - W-B

Microphone power supply

Ignition switch off

Below 1 V

Ignition switch ACC

4 to 6 V

J135-5 (MIN+) -

J133-7 (GND1)

B - W-B

Microphone voice signal

See "Check Microphone"

in Operation Check

-

J135-6 (SNS2) -

J133-7 (GND1)

LG - W-B

Microphone connection

detection signal

Always

Below 1 V

J135-7 (TX1+)*3

V

AVC-LAN communication

signal

-

-

J135-8 (TX1-)*3

P

AVC-LAN communication

signal

-

-

J135-9 (CANH)

LG

CAN communication signal

-

-

J135-10 (CANL)

W

CAN communication signal

-

-

NAVIGATION: NAVIGATION SYSTEM: TERMINALS OF ECU; 20...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J135-11 (AGND) -

Body ground

Shield -

Body

ground

Shield ground

Always

Below 1 V

J135-15 (PKB) -

J133-7 (GND1)

R - W-B

Parking brake signal

See "Vehicle Signal Check

Mode" in Operation Check

-

J135-16 (MUT1) -

J133-7 (GND1)*3

GR - W-B

Mute signal

Audio system playing

Above 3.5 V

Audio system changing

modes

Below 1 V

J135-17 (SPD) -

J133-7 (GND1)

W - W-B

Vehicle speed signal from

combination meter

assembly

See "Vehicle Signal Check

Mode" in Operation Check

-

J135-18 (SGND) -

J133-7 (GND1)

Shield -

W-B

Shield ground

Always

Below 1 V

J135-19 (MIN-) -

Body ground

Y - Body

ground

Microphone voice signal

See "Check Microphone"

in Operation Check

-

J135-21 (SW1) -

J135-23 (SWG)

G - Y

Steering pad switch signal

No switch pushed

2.97 to 3.56 V

Up switch pushed

0.27 to 0.35 V

Down switch pushed

0.86 to 1.03 V

Volume+ switch pushed

1.51 to 1.79 V

Volume- switch pushed

2.22 to 2.66 V

J135-22 (SW2) -

J135-23 (SWG)

GR - Y

Steering pad switch signal

No switch pushed

2.97 to 3.56 V

MODE/HOLD switch

pushed

0.27 to 0.35 V

On hook switch pushed

0.86 to 1.03 V

Off hook switch pushed

1.51 to 1.79 V

Voice switch pushed

2.22 to 2.66 V

J135-23 (SWG) -

Body ground

Y - Body

ground

Steering pad switch signal

Always

Below 1 V

J135-24 (SW3) -

J135-23 (SWG)

L - Y

Steering pad switch signal

No switch pushed

2.97 to 3.56 V

Enter switch pushed

0.27 to 0.35 V

Back switch pushed

0.86 to 1.03 V

Right switch pushed

1.51 to 1.79 V

Left switch pushed

2.22 to 2.66 V

J135-25 (ADPG) -

J133-7 (GND1)

SB - W-B

External device connection

detection signal

External device connected

Below 1 V

External device not

connected

2.1 to 3 V
