16.

PERFORM CONFIRMATION TEST

NEXT

END

NAVIGATION: NAVIGATION SYSTEM: HOW TO PROCEED WITH...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000003SKF0J4X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: OPERATION CHECK; 2015 MY Tundra [08/2014 -        ]

OPERATION CHECK

1. CHECK NAVIGATION SYSTEM NORMAL CONDITION

ANSWER

A longer route than expected is chosen.

Depending on the road conditions, the navigation receiver assembly

may determine that a longer route is quicker.

Even when distance priority is high, the shortest route is

not shown.

Some routes may not be advised due to safety concerns.

When the vehicle is put into motion immediately after

the engine starts, the navigation system deviates from

the correct position.

If the vehicle starts before the navigation system activates, the

system may not react.

position.

When the vehicle is driving on new roads not available on the SD

card, the system attempts to match it to another nearby road,

causing the position mark to deviate.

(b) The following symptoms are not malfunctions, but are caused by errors inherent in the GPS, gyro sensor, speed sensor or

navigation receiver assembly.

(1) The current position mark may be displayed on a nearby parallel road.

(2) Immediately after a fork in the road, the current vehicle position mark may

be displayed on the wrong road.

(3) When the vehicle turns right or left at an intersection, the current vehicle

position mark may be displayed on a nearby parallel road.

NAVIGATION: NAVIGATION SYSTEM: OPERATION CHECK; 201...

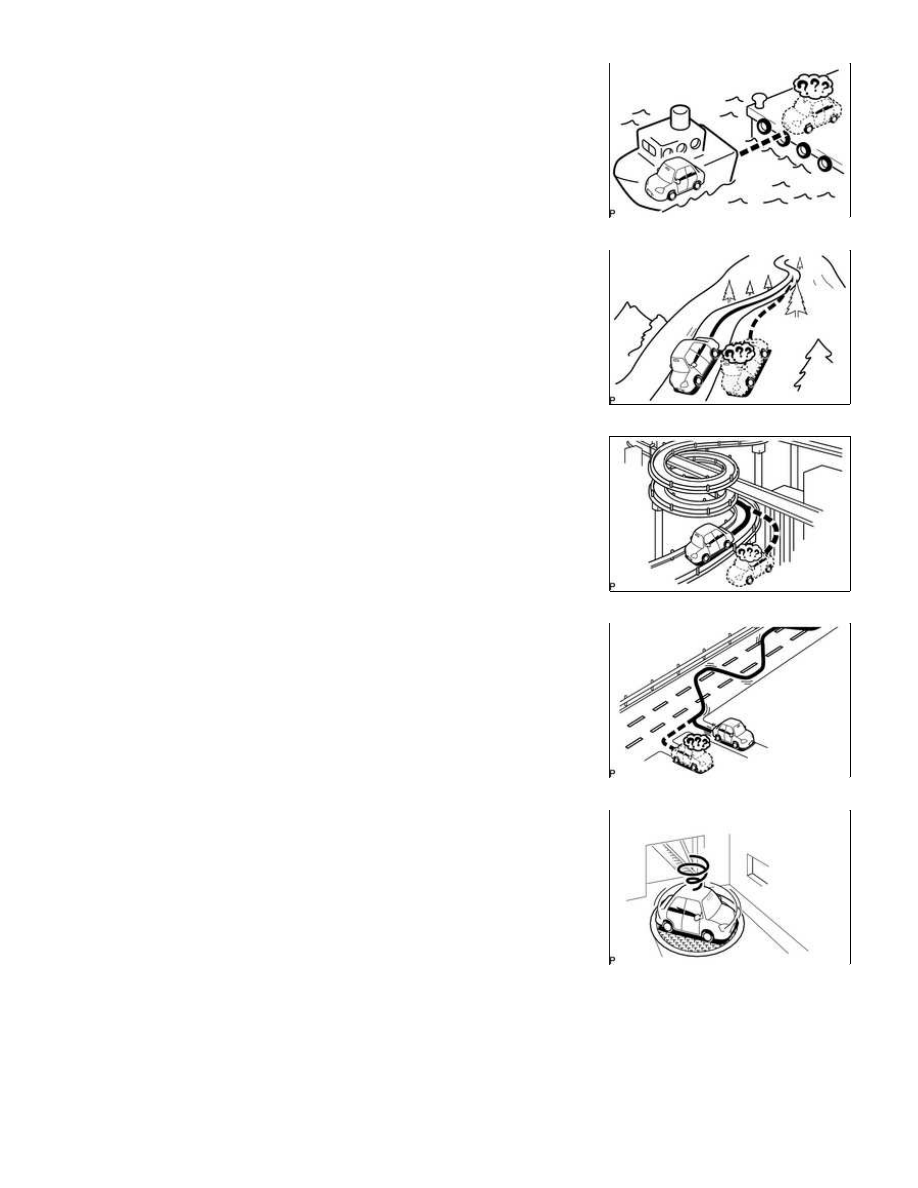

(4) When the vehicle is carried, such as on a ferry, and the vehicle itself is not

driving, the current vehicle position mark may be displayed in the position

where the vehicle was until a measurement can be performed by the GPS.

(5) When the vehicle travels on a steep hill, the current vehicle position mark

may deviate from the correct position.

(6) When the vehicle makes a continuous turn (e.g. 360, 720, 1080 degrees),

the current vehicle position mark may deviate from the correct position.

(7) When the vehicle moves erratically, such as constant lane changes, the

current vehicle position mark may deviate from the correct position.

(8) When the ignition switch is turned to ACC or ON and the vehicle is turned on

a turntable before parking, the current vehicle position mark may not

indicate the correct direction. The same will occur when the vehicle comes

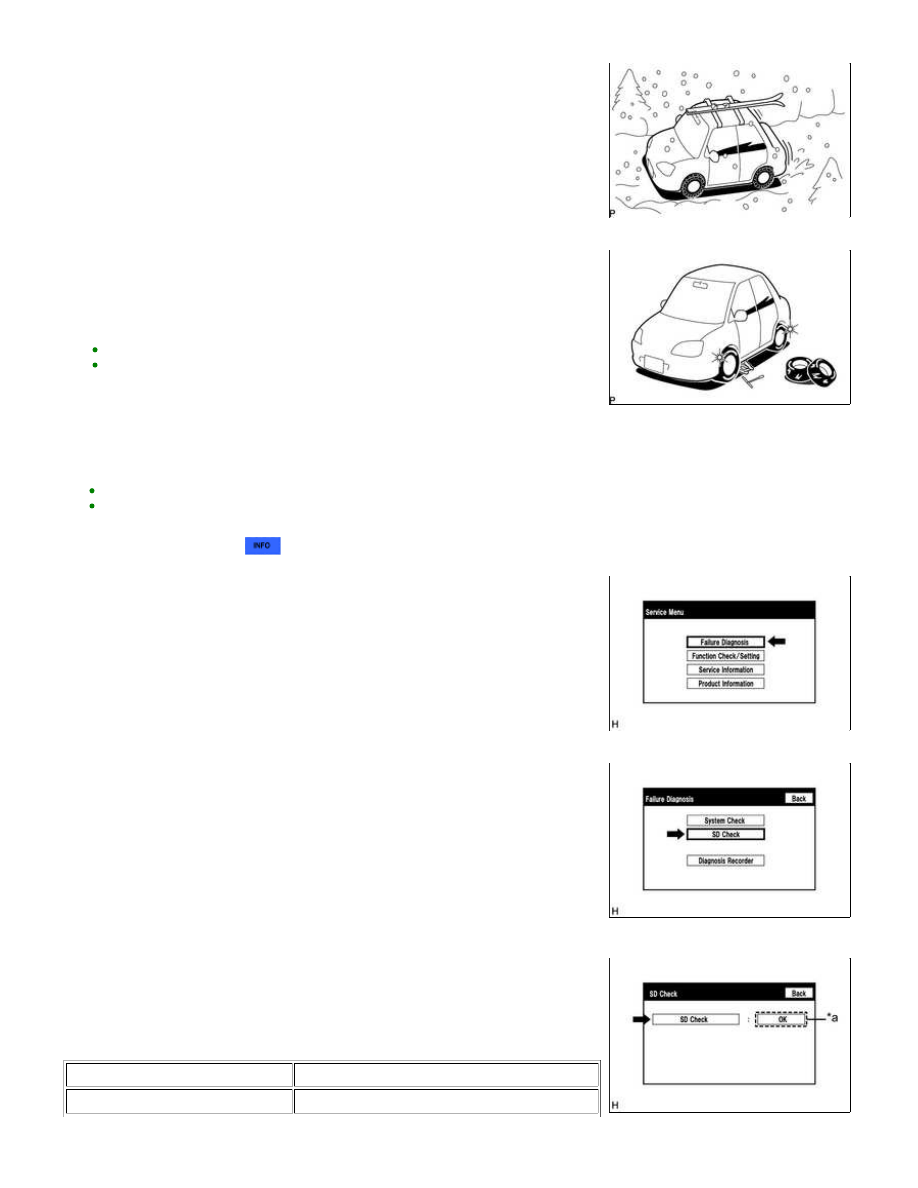

(9) When the vehicle travels on a snowy road or a mountain path with tire

chains installed or using a spare tire, the current vehicle position mark may

deviate from the correct position.

(10) When the tires are changed, the current vehicle position mark may deviate

from the correct position.

HINT:

A change in tire diameter may cause a speed sensor error.
Performing "tire change" in calibration mode will allow the system to correct the
current vehicle position faster.

2. CHECK SD CARD

HINT:

Check the SD card installed into the navigation receiver assembly.
Illustrations may differ from the actual vehicle screen depending on the device settings and options. Therefore, some
detailed areas may not be shown exactly the same as on the actual vehicle screen.

(a) Enter diagnostic mode



.

(b) Select "Failure Diagnosis" from the "Service Menu" screen.

(c) Select "SD Check" from the "Failure Diagnosis" screen.

(d) SD Check

(1) Select "SD Check" to start the SD card check.

(2) Check that the result is displayed when the SD check is completed.

Screen Description

DISPLAY (RESULT)

DESCRIPTION

Checking

Check is in progress
