NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

NAVIGATION: NAVIGATION RECEIVER (for Column Shift Type): I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZUJ013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

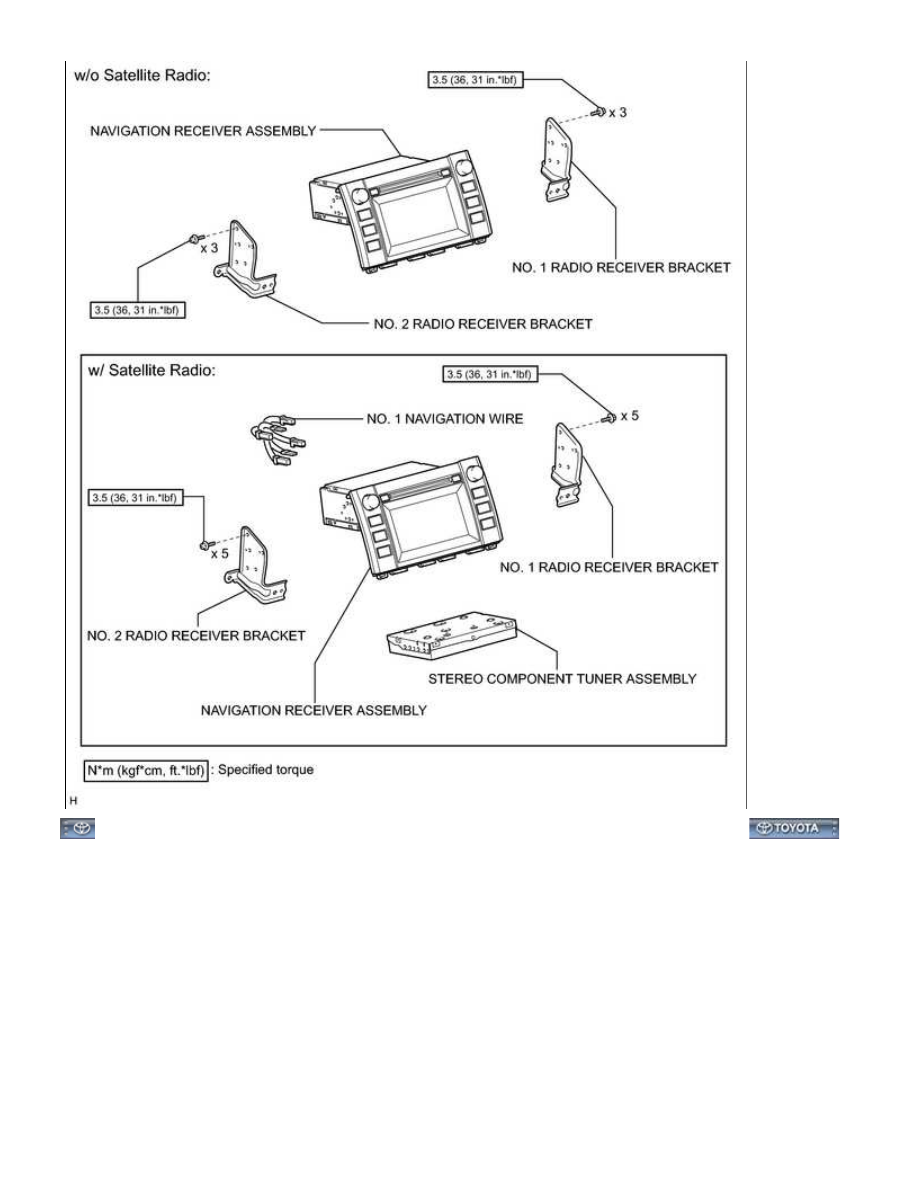

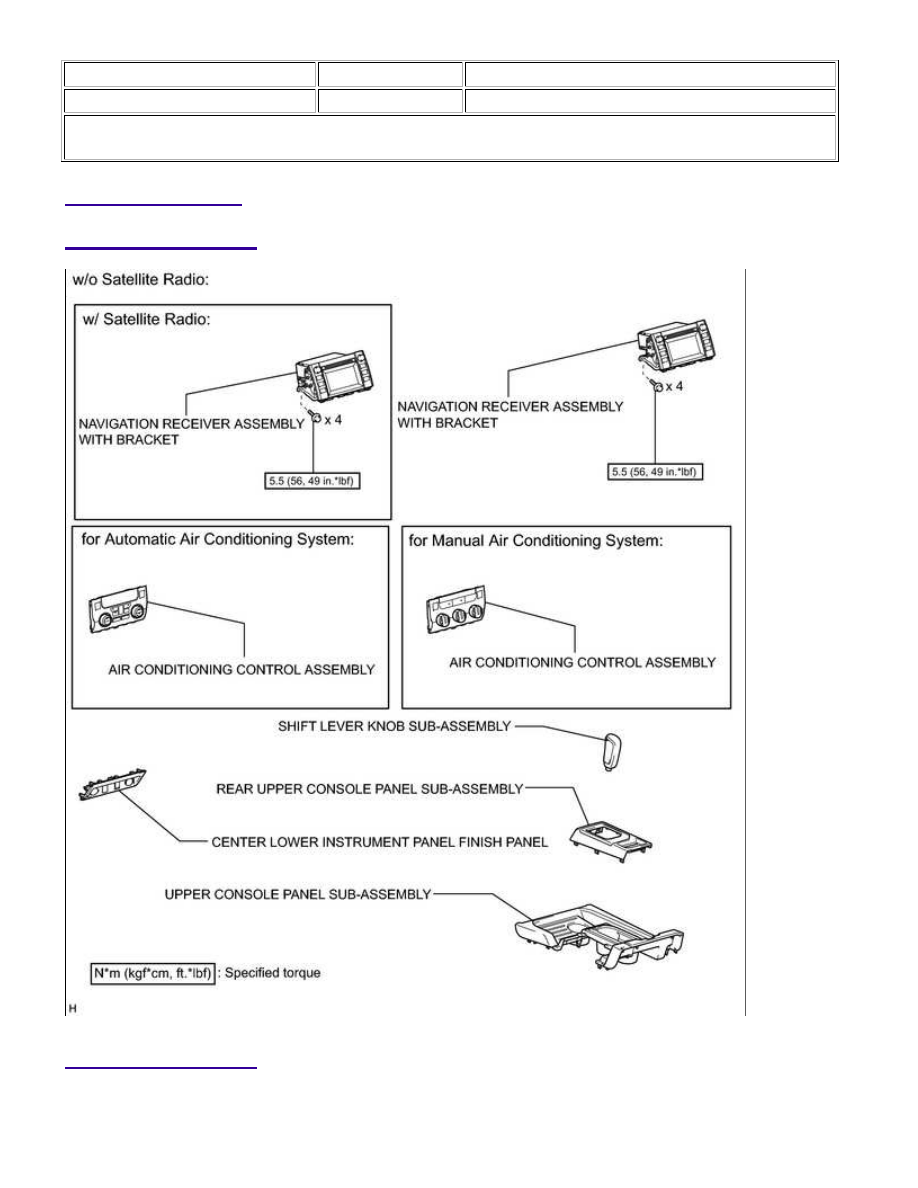

COMPONENTS

ILLUSTRATION

ILLUSTRATION

NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): C...

NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): C...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZUK024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

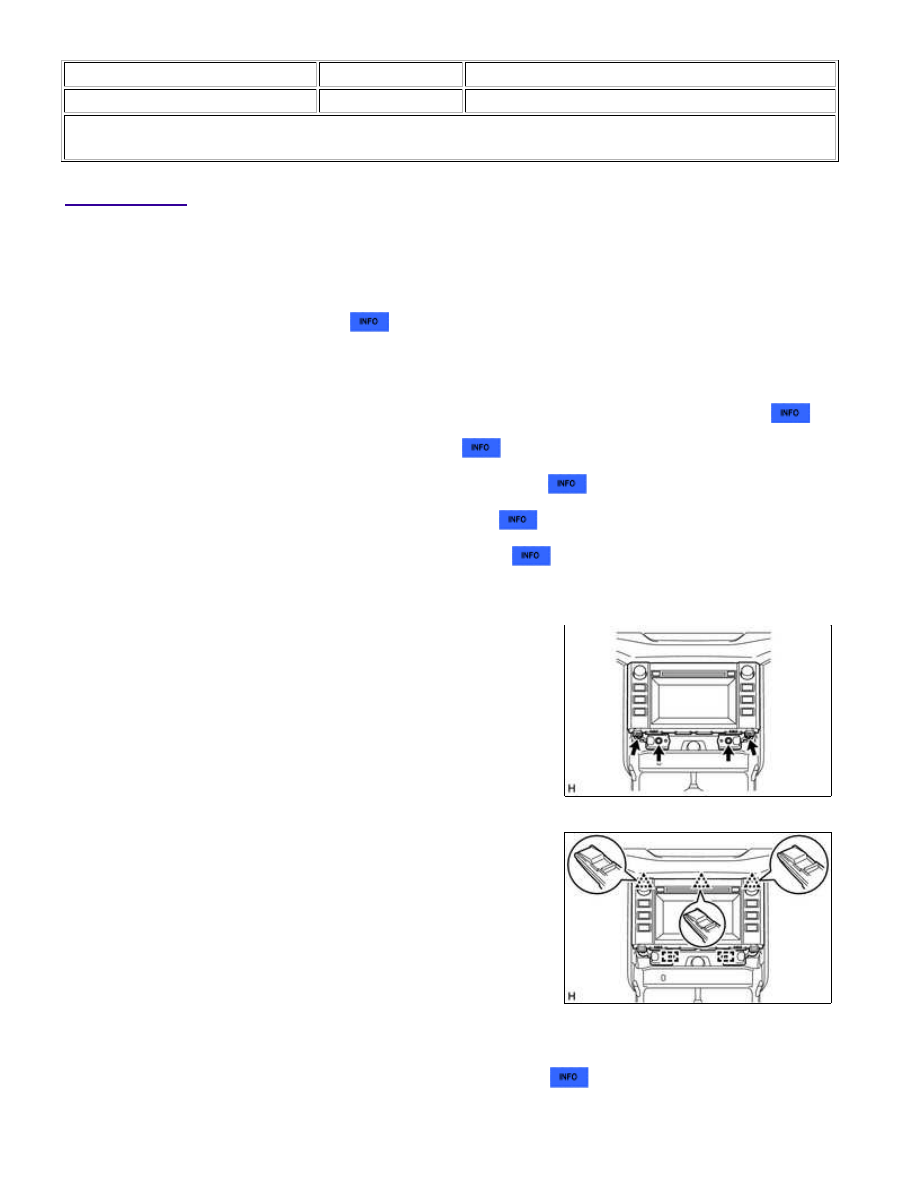

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

4. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY

5. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY

6. REMOVE AIR CONDITIONING CONTROL ASSEMBLY

7. REMOVE NAVIGATION RECEIVER ASSEMBLY

(a) Remove the 4 bolts.

(b) Pull the navigation receiver assembly with bracket to detach the

(c) Disconnect each connector and remove the navigation receiver assembly with bracket.

8. REMOVE NO. 1 NAVIGATION WIRE (w/ Satellite Radio)

9. REMOVE NO. 1 RADIO RECEIVER BRACKET

NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): R...
