Toyota Tundra (2015 year). Manual - part 44

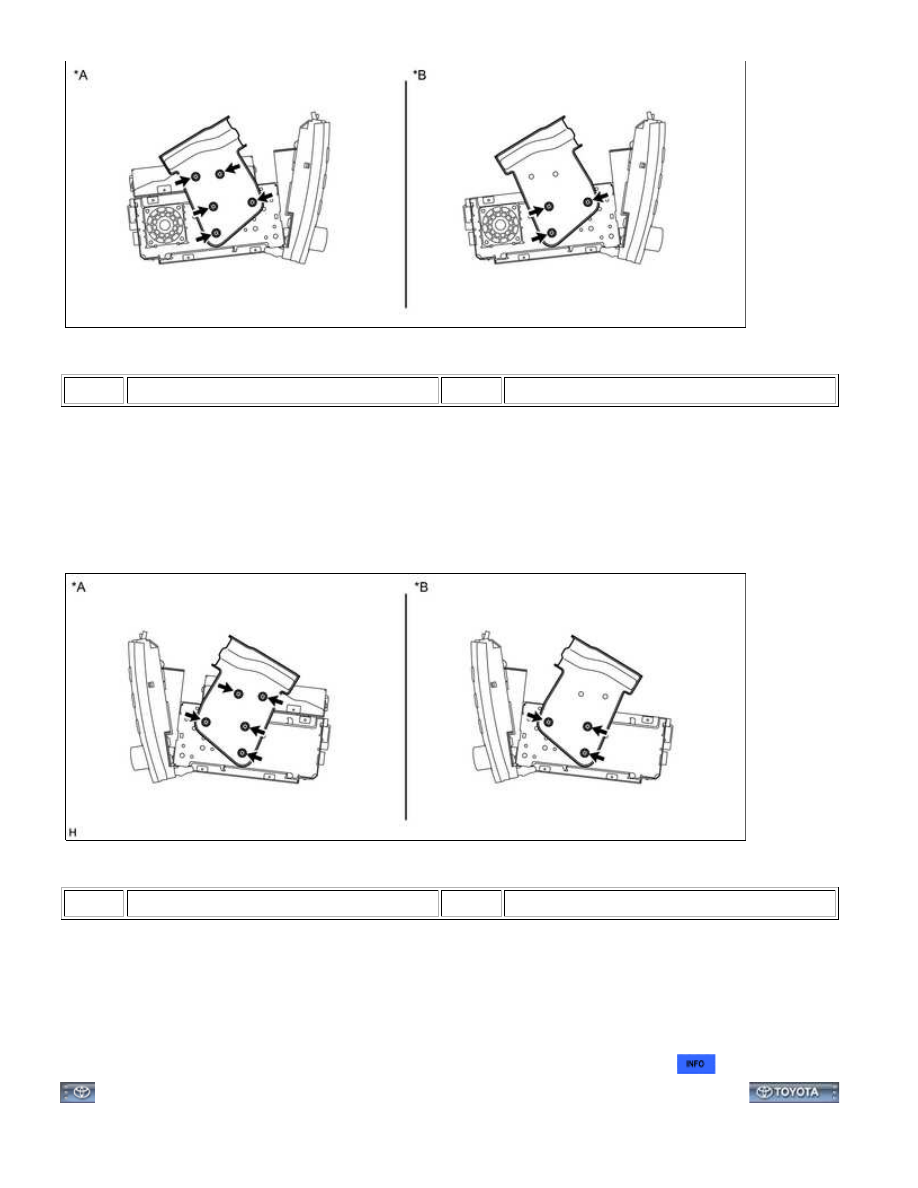

Text in Illustration

*A

w/ Satellite Radio

*B

w/o Satellite Radio

(a) w/ Satellite Radio:

Remove the 5 bolts and No. 1 radio receiver bracket.

(b) w/o Satellite Radio:

Remove the 3 bolts and No. 1 radio receiver bracket.

10. REMOVE NO. 2 RADIO RECEIVER BRACKET

Text in Illustration

*A

w/ Satellite Radio

*B

w/o Satellite Radio

(a) w/ Satellite Radio:

Remove the 5 bolts and No. 2 radio receiver bracket.

(b) w/o Satellite Radio:

Remove the 3 bolts and No. 2 radio receiver bracket.

11. REMOVE STEREO COMPONENT TUNER ASSEMBLY (w/ Satellite Radio)

NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): R...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZUI023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

1. INSTALL STEREO COMPONENT TUNER ASSEMBLY (w/ Satellite Radio)

2. INSTALL NO. 2 RADIO RECEIVER BRACKET

(a) w/o Satellite Radio:

Install the No. 2 radio receiver bracket with the 3 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

(b) w/ Satellite Radio:

Install the No. 2 radio receiver bracket with the 5 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

3. INSTALL NO. 1 RADIO RECEIVER BRACKET

(a) w/o Satellite Radio:

Install the No. 1 radio receiver bracket with the 3 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

(b) w/ Satellite Radio:

Install the No. 1 radio receiver bracket with the 5 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

4. INSTALL NO. 1 NAVIGATION WIRE (w/ Satellite Radio)

5. INSTALL NAVIGATION RECEIVER ASSEMBLY

(a) Connect each connector.

(b) Insert the navigation receiver assembly with bracket and attach the 2 guides and 3 clips on its backside.

NOTICE:

When inserting the navigation receiver, do not press its knobs.

(c) Install the navigation receiver assembly with bracket with the 4 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

6. INSTALL AIR CONDITIONING CONTROL ASSEMBLY

7. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY

8. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY

NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): IN...

9. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

NAVIGATION: NAVIGATION RECEIVER (for Floor Shift Type): IN...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000004SSA055X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

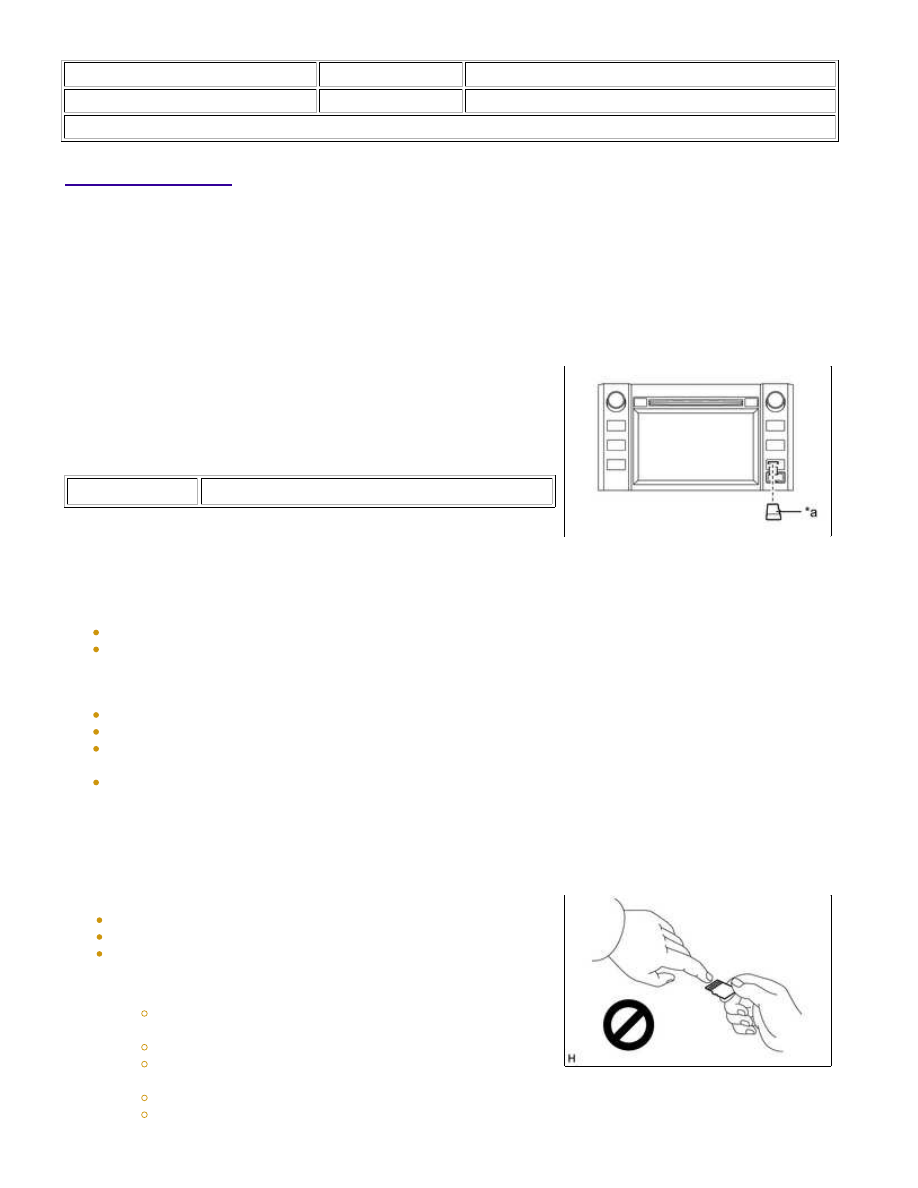

PRECAUTION

1. PRECAUTION FOR DISCONNECTING CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

After the ignition switch is turned off, the navigation system requires approximately a minute to record

(a) The navigation system uses an SD card containing data such as

map data.

Text in Illustration

*a

SD Card

(b) Precaution for removing the SD card

NOTICE:

If an authorized SD card is not used, the navigation system will not operate.
The SD card contains map data and various programs for the navigation system.

Without the SD card inserted, the navigation system will not operate normally. Therefore, remove

the SD card only when necessary, such as when updating the map data.

3. Precaution for handling the SD card

NOTICE:
