Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 31

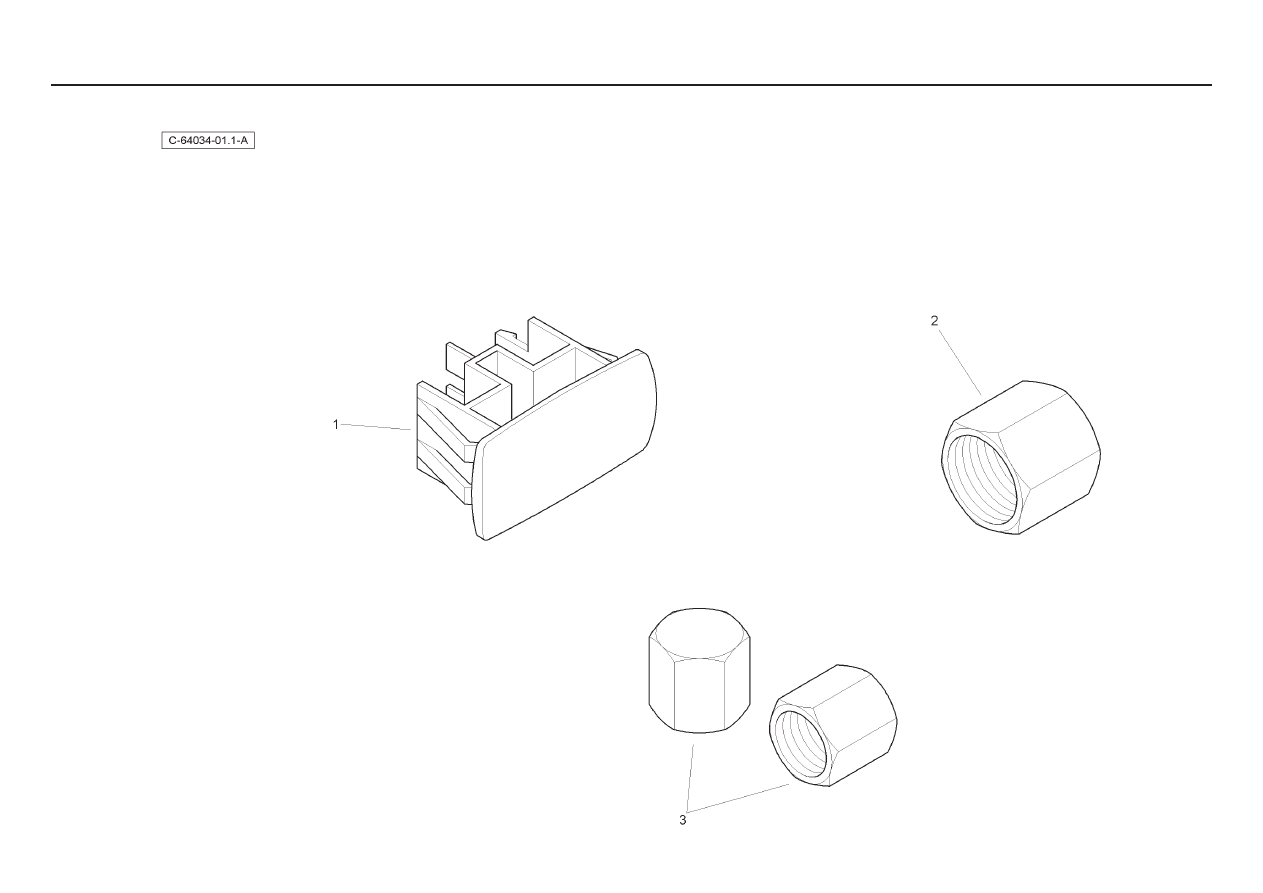

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114338M91

1

Blanking Plug

Plaque Obtura

VerschlPlatte

Placa Drenaje

2

356580X1

1

Tube Cap

Chapeau

Kappe

Tapa

3

356579X1

2

Tube Cap

Chapeau

Kappe

Tapa

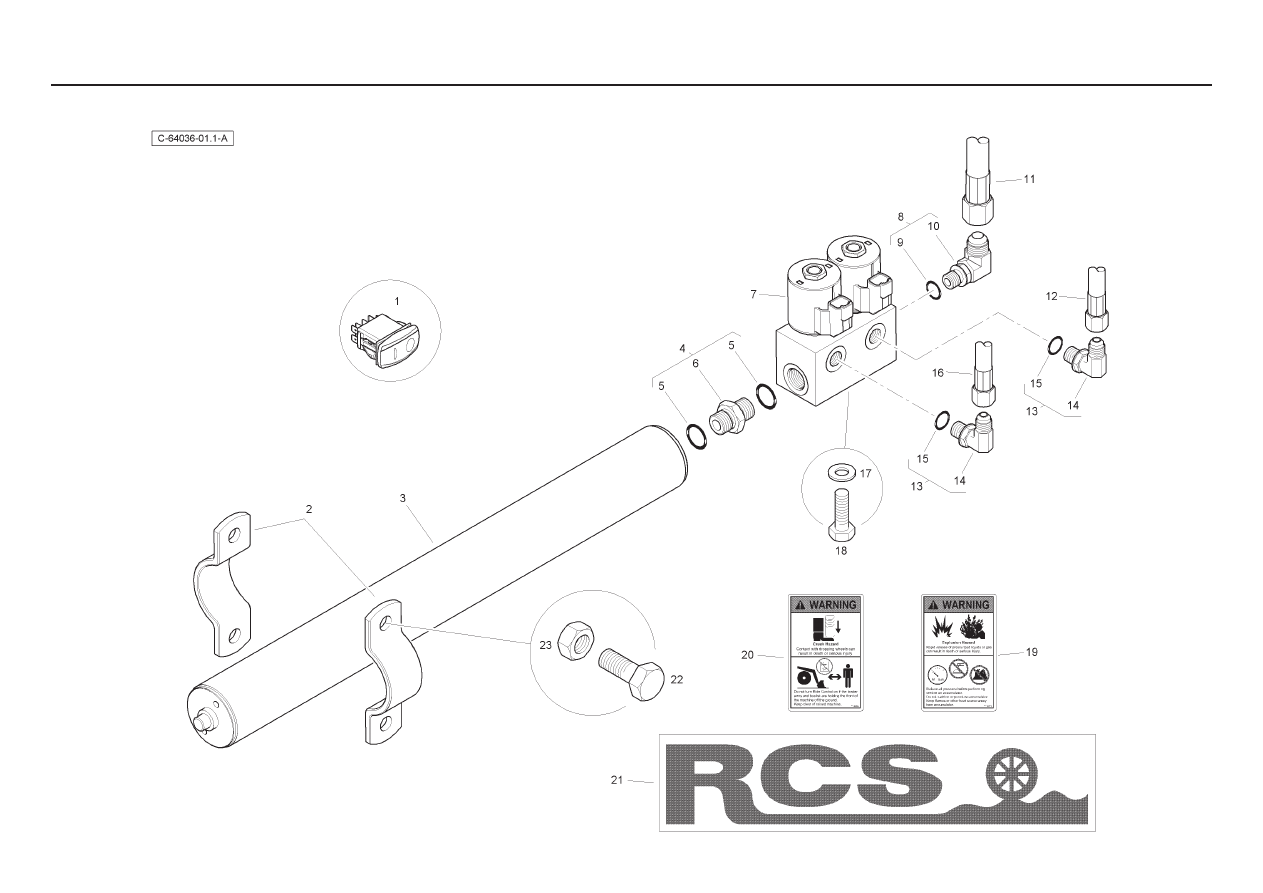

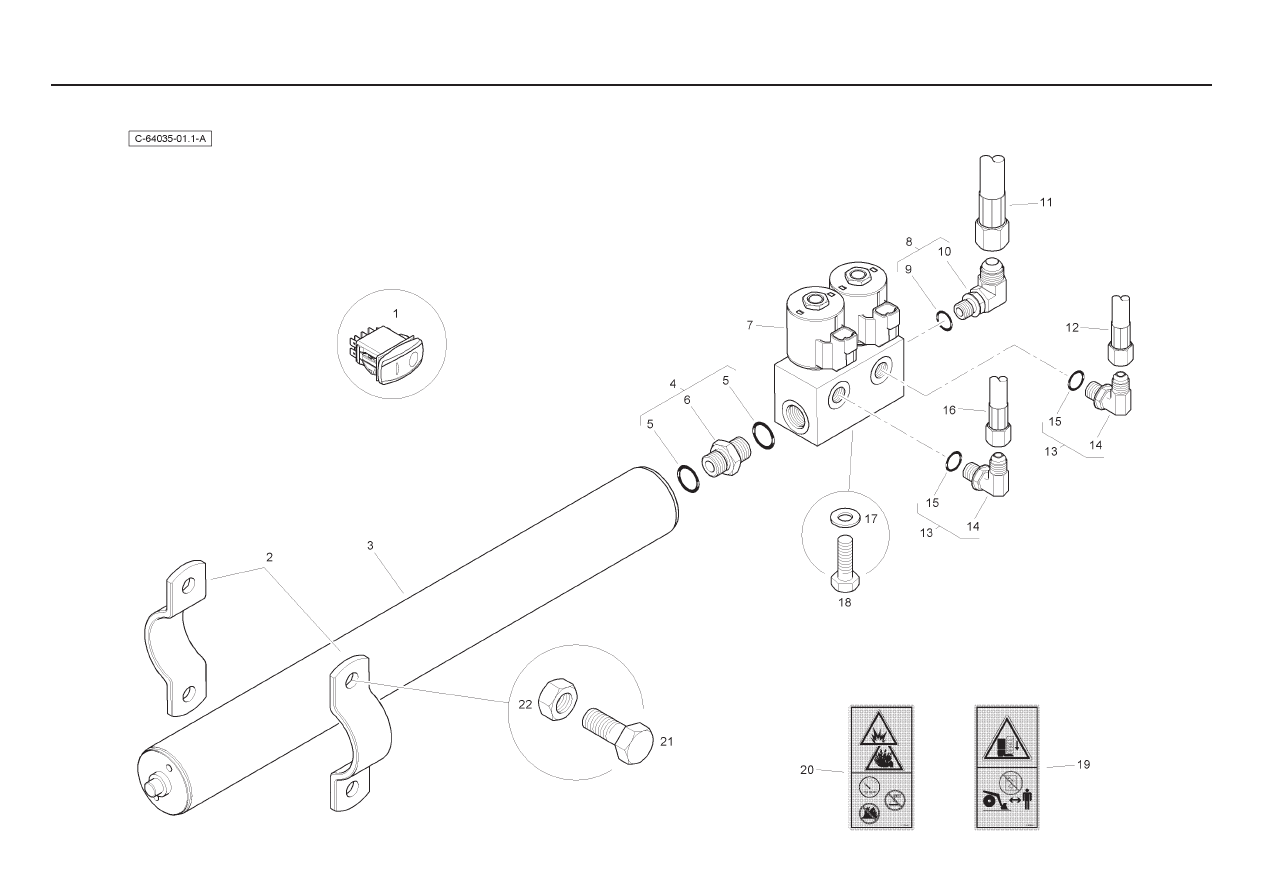

- ISO

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T119925

1

Switch - Ride Control

Interrupteur

Schalter

Interruptor

2  T102432

2 Clamp

Collier

Halteschelle

Abrazadera

3  T119675

1 Accumulator

Accumulateur

Akkumulator

Acumulador

4  372553X91

1 Connector

Borne

Doppelnippel

Conector

5

831497M1

2

O Ring

Joint Torique

O-ring

Junta De Tipo O

6  -

1 Union

Raccord

Verschraubung

Racor

7

6112691M91

1

Valve

Valve-ride Control

Valve-ride Control

Valve-ride Control

8

186127M91

1

Elbow & O Ring

Coude

Kniestück

Codo

9  831452M1

1 Elbow

Coude

Winkelstück

Codo

10  -

1 Union

Raccord

Verschraubung

Racor

11  6112714M91

1 Hose

Durit

Schlauch

Flexible

12  6112713M

1 Hose

Durit

Schlauch

Flexible

13

357197X91

2

Elbow & O Ring

Coude

Kniestück

Codo

14  -

1 Elbow

Coude

Winkelstück

Codo

15

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

16  6112712M

1 Hose

Durit

Schlauch

Flexible

17  390972X1

1 Washer

Rondelle

Scheibe

Arandela

18  339761X1

1 Bolt

Boulon

Schraube

Perno

19  T106925

1 Decal

Adhésif

Aufkleber

Adhesivo

20  T106927

1 Decal

Adhésif

Aufkleber

Adhesivo

21  3009506X1

2 Bolt

Boulon

Schraube

Perno

22

3009695X1

2

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

- ANSI

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T119925

1

Switch - Ride Control

Interrupteur

Schalter

Interruptor

2  T102432

2 Clamp

Collier

Halteschelle

Abrazadera

3  T119675

1 Accumulator

Accumulateur

Akkumulator

Acumulador

4  372553X91

1 Connector

Borne

Doppelnippel

Conector

5

831497M1

2

O-ring

Joint Torique

O-ring

Junta De Tipo O

6  -

1 Union

Raccord

Verschraubung

Racor

7

6112691M91

1

Valve

Valve-ride Control

Valve-ride Control

Valve-ride Control

8

186127M91

1

Elbow & O Ring

Coude

Kniestück

Codo

9

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

10  -

1 Elbow

Coude

Winkelstück

Codo

11  6112714M91

1 Hose

Durit

Schlauch

Flexible

12  6112713M

1 Hose

Durit

Schlauch

Flexible

13

357197X91

2

Elbow & O Ring

Coude

Kniestück

Codo

14  -

1 Elbow

Coude

Winkelstück

Codo

15

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

16  6112712M

1 Hose

Durit

Schlauch

Flexible

17  390972X1

1 Washer

Rondelle

Scheibe

Arandela

18  339761X1

1 Bolt

Boulon

Schraube

Perno

19  T106928

1 Decal

Adhésif

Aufkleber

Adhesivo

20  T106926

1 Decal

Adhésif

Aufkleber

Adhesivo

21  6108851M1

2 Decal

Adhésif

Aufkleber

Adhesivo

22  3009506X1

2 Bolt

Boulon

Schraube

Perno

23

3009695X1

2

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

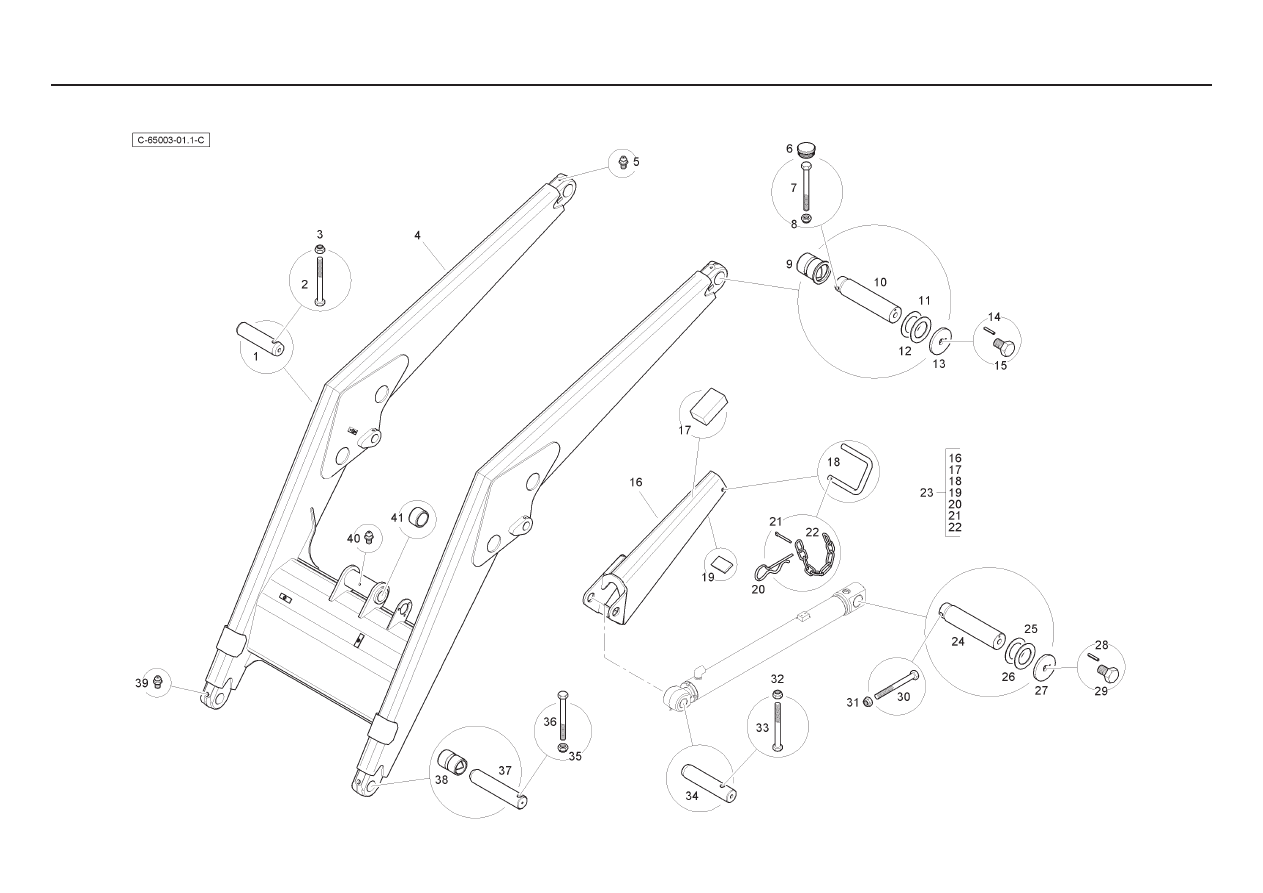

- White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T112650

1 Pin

Axe

Bolzen

Pasador

2  3516014M1

2 Bolt

Boulon

Maschschraube

Tornillo

3

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

4

T102714W01

1

Loader Beam Assembly

Bras De Chargeur

Laderarm

Brazo Cargador

5

339608X1

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

6

6114267M1

2

Plug

Bouchon

Verschl Stopfen

Tapón

7  3516015M1

2 Bolt

Goupille

Bolzen

Tornillo

8

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

9  T103063

2 Bush

Douille

Buchse

Casquillo

10  T120557

2 Pin

Axe

Bolzen

Pasador

11

3522962M1

2

Thrust Washer

Rondelle De Butée

Druckscheibe

Arandela De Tope

12

3522963M1

2

Thrust Washer

Rondelle De Butée

Druckscheibe

Arandela De Tope

13

3522717M3

2

Special Washer

Rondelle Spéciale

Spezialscheibe

Arandela

14

1441736X1

2

Spirol Pin

Goupille D´Arrêt

Klappstecker

Pasador Elástico

15  339613X1

2 Bolt

Goupille

Bolzen

Tornillo

16

T103493

1

Support

Support

Lagerung

Dispos.De Sostén

17

1458633M3

1

Pad

Plaque Antidérapante

Zwischenlage

Tope

18

T103510

1

Pin

Axe

Bolzen

Pasador De Parada

19

1471300M1

1

Pad

Plaque Antidérapante

Zwischenlage

Tope

20

377165X1

1

Safety Pin

Goupille D’arrêt

Splint

Pasador De Parada

21

1442994X1

1

Cotter Pin

Démodé

Überholt

Pasador

22  3517165M1

1 Chain

Chaine

Kette

Cadena

23

T103492

1

Safety Strut Assembly

Système Sécurité

SicherhVorricht

Mecanismo securi

24  T120557

2 Pin

Axe

Bolzen

Pasador

25

3522962M1

2

Thrust Washer.

Rondelle De Butée

Druckscheibe

Arandela De Tope

26

3522963M1

2

Thrust Washer

Rondelle De Butée

Druckscheibe

Arandela De Tope

27

3522717M3

2

Special Washer

Rondelle Spéciale

Spezialscheibe

Arandela

28

1441736X1

2

Spirol Pin

Goupille D´Arrêt

Klappstecker

Pasador Elástico

29  339613X1

2 Bolt

Goupille

Bolzen

Tornillo

30  3516015M1

2 Bolt

Goupille

Bolzen

Tornillo

31

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

32

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

33  3516014M1

2 Bolt

Boulon

Maschschraube

Tornillo

34  T112661

1 Pin

Axe

Bolzen

Pasador

35

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

- White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  3516014M1

2 Bolt

Boulon

Maschschraube

Tornillo

37  3520042M5

2 Pin

Goupille

Bolzen

Pasador

38  T103064

1 Bush

Douille

Buchse

Casquillo

39

339608X1

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

40

339608X1

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

41  T103065

2 Bush

Douille

Buchse

Casquillo

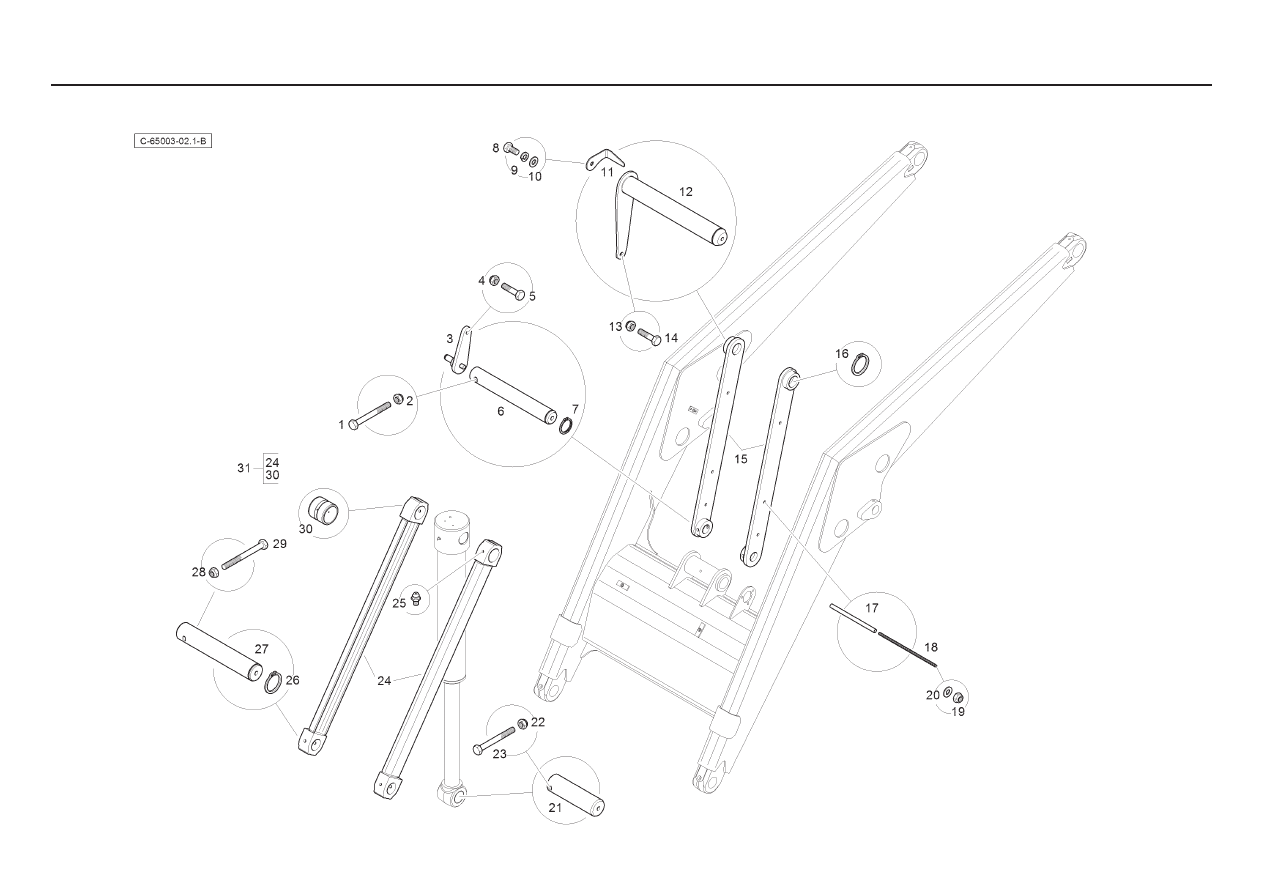

- Links - White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3501289M1

1 Bolt

Boulon

Bolzen

Tornillo

2

1440329X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

3  3521757M94

1 Pivot

Pivot

Drehzapfen

Pivote

4

1440329X1

3

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

5  3516013M1

1 Bolt

Boulon

Schraube

Tornillo

6  3520465M5

1 Pin

Goupille

Bolzen

Pasador

7

339820X1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

8  339081X1

1 Screw

Vis

Schraube

Tornillo

9

339376X1

1

Washer

Rondelle Frein

Federring

Arandela De Freno

10  390734X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

11  3516352M1

1 Pointer

Témoin

Anzeige

Indicador

12  3522679M94

1 Pin

Axe

Bolzen

Pasador

13

1440329X1

3

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

14  3516013M1

1 Bolt

Boulon

Schraube

Tornillo

15  T115548W01

2 Link

Maillon

Glied

Union

16

391129X1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

17  T115547

1 Tube

Tube

Rohr

Tubo

18  T115546

1 Rod

Tringle

Stange

Variila

19

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

20  390734X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

21  6106216M1

1 Pin

Goupille

Bolzen

Pasador

22

1440329X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

23  3516014M1

1 Bolt

Boulon

Maschschraube

Tornillo

24  -

2 Link

Maillon

Link

Link

25

339608X1

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

26

391129X1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

27  3521723M5

1 Pin

Goupille

Bolzen

Pasador

28

1440329X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

29  3501289M1

1 Bolt

Boulon

Bolzen

Tornillo

30  3521716M1

2 Bush

Douille

Büchse

Anillo

31

6101983M91W01

2

Link Assy.

Maillon

Glied

Union

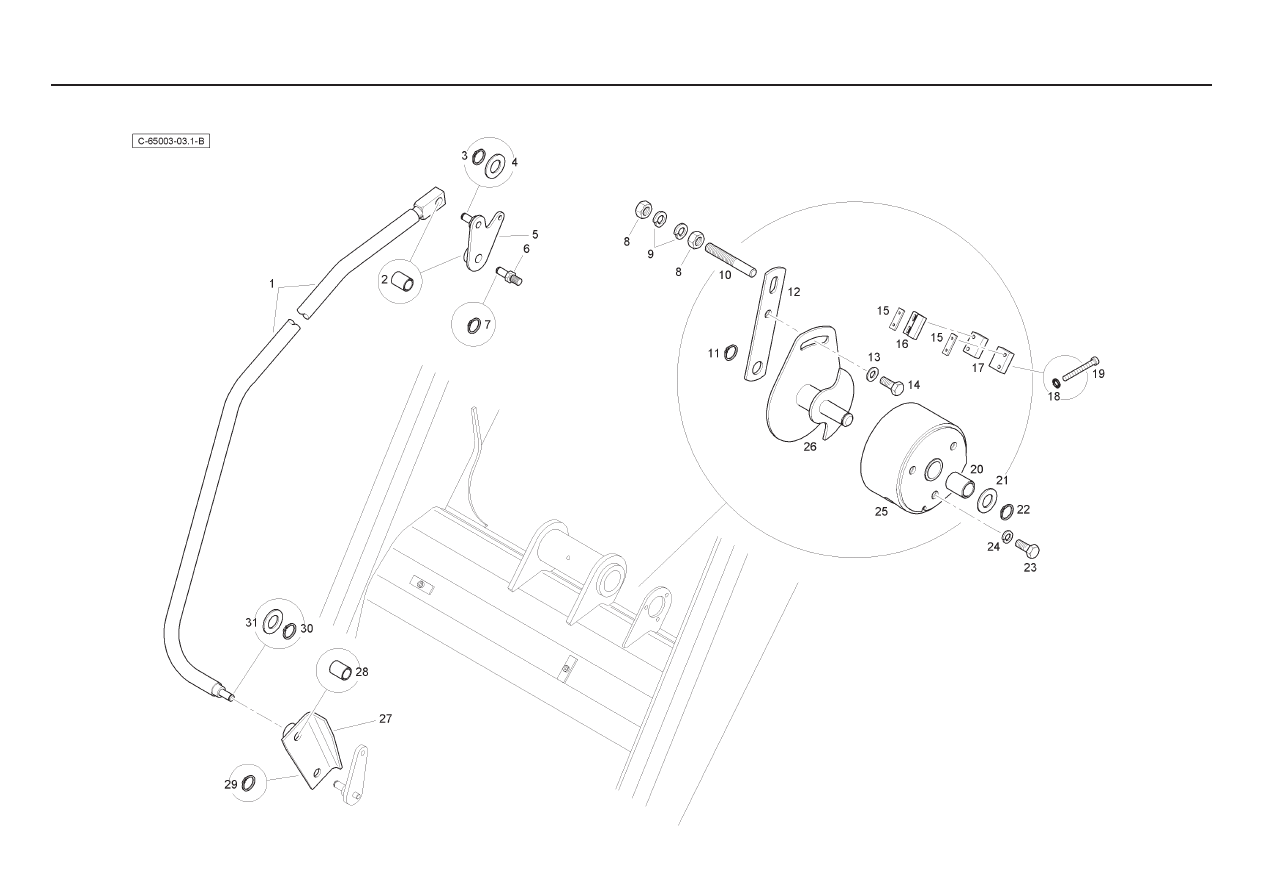

- Return to Dig - White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107911M91

1

Link Rod

Ensemble De Maillon

Gelenkstange Kpl.

Eslabón, Conj.

2  3516761M1

2 Bush

Douille

Büchse

Anillo

3

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

4  339300X1

1 Washer

Rondelle

Scheibe

Arandela

5

3516765M91

1

Arm Assy.

Bras Ass.

Arm Kplt

Brazo, Conj.

6

3521799M6

1

Pivot Shaft

Arbre - Pivot

Welle - Drehzapfen

Árbol

7

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

8

3009693X1

2

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

9

339376X1

2

Washer

Rondelle Frein

Federring

Arandela De Freno

10

3522075M2

1

Pivot Shaft

Pivot

Wellenzapfen

Pivote

11

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

12

3516192M91

1

Arm

Bras

Arm

Brazo, Conj.

13  390972X1

1 Washer

Rondelle

Scheibe

Arandela

14  339123X1

1 Bolt

Boulon

Maschschraube

Perno

15  3522874M1

2 Plate

Plaque

Platte

Placa

16

3522649M2

1

Magnet Unit

Aimant

Magnet

Imán

17  3522093M1

2 Spacer

Entretoise

Distanzstück

Traviesa

18

3522674M1

4

Lock Washer

Rondelle Frein

Scheibe, Sicherungs-

Arandela De Freno

19  3522673M2

4 Screw

Vis

Schraube

Tornillo

20  3516761M1

1 Bush

Douille

Büchse

Anillo

21  339300X1

1 Washer

Rondelle

Scheibe

Arandela

22

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

23

339123X1

3

Bolt

Boulon

Maschschraube M8

Perno

24

339374X1

3

Washer

Rondelle Frein

Federring

Arandela De Freno

25  3521963M94

1 Housing

Carter

Gehäuse

Cárter

26  3521967M96

1 Arm

Bras

Arm

Brazo

27

6100971M91

1

Link Assy.

Maillon Ass.

Gelenkstange Kplt

Soporte De Fijación

28  3516761M1

2 Bush

Douille

Büchse

Anillo

29

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

30

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

31  339300X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

- Return to Dig - White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

2

3521889M91

1

Ball Joint

Rotule

Kugelgelenk

Rotula

3  6107340M1

1 Nut

Ecrou

Mutter

Tuerca

4

6106241M1

1

Turnbuckle

Tendeur De Tringle

Spannschloss

Torniquete

5

6106239M91

1

Gas Strut

Ensemble D’amortiss.

Dämpfer Kpl.

Antivibrador, Conj.

6

6112271M1

1

Turnbuckle

Tendeur De Tringle

Spannschloss

Torniquete

7

3009693X1

1

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

8

3521794M91

1

Ball Joint

Rotule

Kugelgelenk

Rotula

9

6106238M92

1

Kit - Gas Strut

Verin A Gaz

Gaszylinder

Cilindro Gas

10

339710X1

2

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

11

T105049

1

Lever/Arm Assy.

Ensemble De Bras

Arm Kpl.

Brazo, Conj.

12  3521514M5

2 Bush

Douille

Büchse

Anillo

13

3009693X1

1

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

14

3521794M91

1

Ball Joint

Rotule

Kugelgelenk

Rotula

15

3009693X1

2

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

16  6114830M1

1 Rod

Tringle

Stange

Varilla

17

3521834M1

1

Clevis Pin

Axe De Chape

Gabelstift

Eje De Brida

18  3521833M1

1 Clevis

Chape

Gabelverbindung

Brida

19

T105052

1

Rod Assy.

Tringle

Stange

Varilla

20  6114828M1

1 Lever

Levier

Hebel

Palanca

21  6114827M1

1 Bush

Douille

Buchse

Casquillo

22  390887X1

1 Bolt

Boulon

Schraubbolzen

Perno

23

3519680M2

1

Spring

Siège De Ressort

Federsitz

Muelle

- Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T112650

1 Pin

Axe

Bolzen

Pasador

2  3516014M1

2 Bolt

Boulon

Maschschraube

Tornillo

3

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

4

T102714Y02

1

Loader Beam Assembly

Bras De Chargeur

Laderarm

Brazo Cargador

5

339608X1

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

6

6114267M1

2

Plug

Bouchon

Verschl Stopfen

Tapón

7  3516015M1

2 Bolt

Goupille

Bolzen

Tornillo

8

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

9  T103063

2 Bush

Douille

Buchse

Casquillo

10  T120557

2 Pin

Axe

Bolzen

Pasador

11

3522962M1

2

Thrust Washer

Rondelle De Butée

Druckscheibe

Arandela De Tope

12

3522963M1

2

Thrust Washer

Rondelle De Butée

Druckscheibe

Arandela De Tope

13

3522717M3

2

Special Washer

Rondelle Spéciale

Spezialscheibe

Arandela

14

1441736X1

2

Spirol Pin

Goupille D´Arrêt

Klappstecker

Pasador Elástico

15  339613X1

2 Bolt

Goupille

Bolzen

Tornillo

16

T103493

1

Support

Support

Lagerung

Dispos.De Sostén

17

1458633M3

1

Pad

Plaque Antidérapante

Zwischenlage

Tope

18

T103510

1

Pin

Axe

Bolzen

Pasador De Parada

19

1471300M1

1

Pad

Plaque Antidérapante

Zwischenlage

Tope

20

377165X1

1

Safety Pin

Goupille D’arrêt

Splint

Pasador De Parada

21

1442994X1

1

Cotter Pin

Démodé

Überholt

Pasador

22  3517165M1

1 Chain

Chaine

Kette

Cadena

23

T103492

1

Safety Strut Assembly

Système Sécurité

SicherhVorricht

Mecanismo securi

24  T120557

2 Pin

Axe

Bolzen

Pasador

25

3522962M1

2

Thrust Washer.

Rondelle De Butée

Druckscheibe

Arandela De Tope

26

3522963M1

2

Thrust Washer

Rondelle De Butée

Druckscheibe

Arandela De Tope

27

3522717M3

2

Special Washer

Rondelle Spéciale

Spezialscheibe

Arandela

28

1441736X1

2

Spirol Pin

Goupille D´Arrêt

Klappstecker

Pasador Elástico

29  339613X1

2 Bolt

Goupille

Bolzen

Tornillo

30  3516015M1

2 Bolt

Goupille

Bolzen

Tornillo

31

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

32

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

33  3516014M1

2 Bolt

Boulon

Maschschraube

Tornillo

34  T112661

1 Pin

Axe

Bolzen

Pasador

35

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

- Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  3516014M1

2 Bolt

Boulon

Maschschraube

Tornillo

37  3520042M5

2 Pin

Goupille

Bolzen

Pasador

38  T103064

1 Bush

Douille

Buchse

Casquillo

39

339608X1

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

40

339608X1

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

41  T103065

2 Bush

Douille

Buchse

Casquillo

- Links - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3501289M1

1 Bolt

Boulon

Bolzen

Tornillo

2

1440329X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

3  3521757M94

1 Pivot

Pivot

Drehzapfen

Pivote

4

1440329X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

5  3516013M1

1 Bolt

Boulon

Schraube

Tornillo

6  3520465M5

1 Pin

Goupille

Bolzen

Pasador

7

339820X1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

8  339081X1

1 Screw

Vis

Schraube

Tornillo

9

339376X1

1

Washer

Rondelle Frein

Federring

Arandela De Freno

10  390734X1

3 Washer

Rondelle

Unterlegscheibe

Arandela

11  3516352M1

1 Pointer

Témoin

Anzeige

Indicador

12  3522679M94

1 Pin

Axe

Bolzen

Pasador

13

1440329X1

3

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

14  3516013M1

1 Bolt

Boulon

Schraube

Tornillo

15  T115548Y02

1 Link

Maillon

Glied

Union

16

391129X1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

17  T115547

1 Tube

Tube

Rohr

Tubo

18  T115546

1 Rod

Tringle

Stange

Variila

19

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

20  390734X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

21  6106216M1

1 Pin

Goupille

Bolzen

Pasador

22

1440329X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

23  3516014M1

1 Bolt

Boulon

Maschschraube

Tornillo

24  -

2 Link

Maillon

Link

Link

25

339608X1

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

26

391129X1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

27  3521723M5

1 Pin

Goupille

Bolzen

Pasador

28

1440329X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

29  3501289M1

1 Bolt

Boulon

Bolzen

Tornillo

30  3521716M1

2 Bush

Douille

Büchse

Anillo

31

6101983M91Y02

2

Link Assy.

Maillon

Glied

Union

- Return to Dig - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107911M91

1

Link Rod

Ensemble De Maillon

Gelenkstange Kpl.

Eslabón, Conj.

2  3516761M1

2 Bush

Douille

Büchse

Anillo

3

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

4  339300X1

1 Washer

Rondelle

Scheibe

Arandela

5

3516765M91

1

Arm Assy.

Bras Ass.

Arm Kplt

Brazo, Conj.

6

3521799M6

1

Pivot Shaft

Arbre - Pivot

Welle - Drehzapfen

Árbol

7

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

8

3009693X1

2

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

9

339376X1

2

Washer

Rondelle Frein

Federring

Arandela De Freno

10

3522075M2

1

Pivot Shaft

Pivot

Wellenzapfen

Pivote

11

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

12

3516192M91

1

Arm

Bras

Arm

Brazo, Conj.

13  390972X1

1 Washer

Rondelle

Scheibe

Arandela

14  339123X1

1 Bolt

Boulon

Maschschraube

Perno

15  3522874M1

2 Plate

Plaque

Platte

Placa

16

3522649M2

1

Magnet Unit

Aimant

Magnet

Imán

17  3522093M1

2 Spacer

Entretoise

Distanzstück

Traviesa

18

3522674M1

4

Lock Washer

Rondelle Frein

Scheibe, Sicherungs-

Arandela De Freno

19  3522673M2

4 Screw

Vis

Schraube

Tornillo

20  3516761M1

1 Bush

Douille

Büchse

Anillo

21  339300X1

1 Washer

Rondelle

Scheibe

Arandela

22

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

23

339123X1

3

Bolt

Boulon

Maschschraube M8

Perno

24

339374X1

3

Washer

Rondelle Frein

Federring

Arandela De Freno

25  3521963M94

1 Housing

Carter

Gehäuse

Cárter

26  3521967M96

1 Arm

Bras

Arm

Brazo

27

6100971M91

1

Link Assy.

Maillon Ass.

Gelenkstange Kplt

Soporte De Fijación

28  3516761M1

2 Bush

Douille

Büchse

Anillo

29

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

30

3516762M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

31  339300X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

- Return to Dig - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

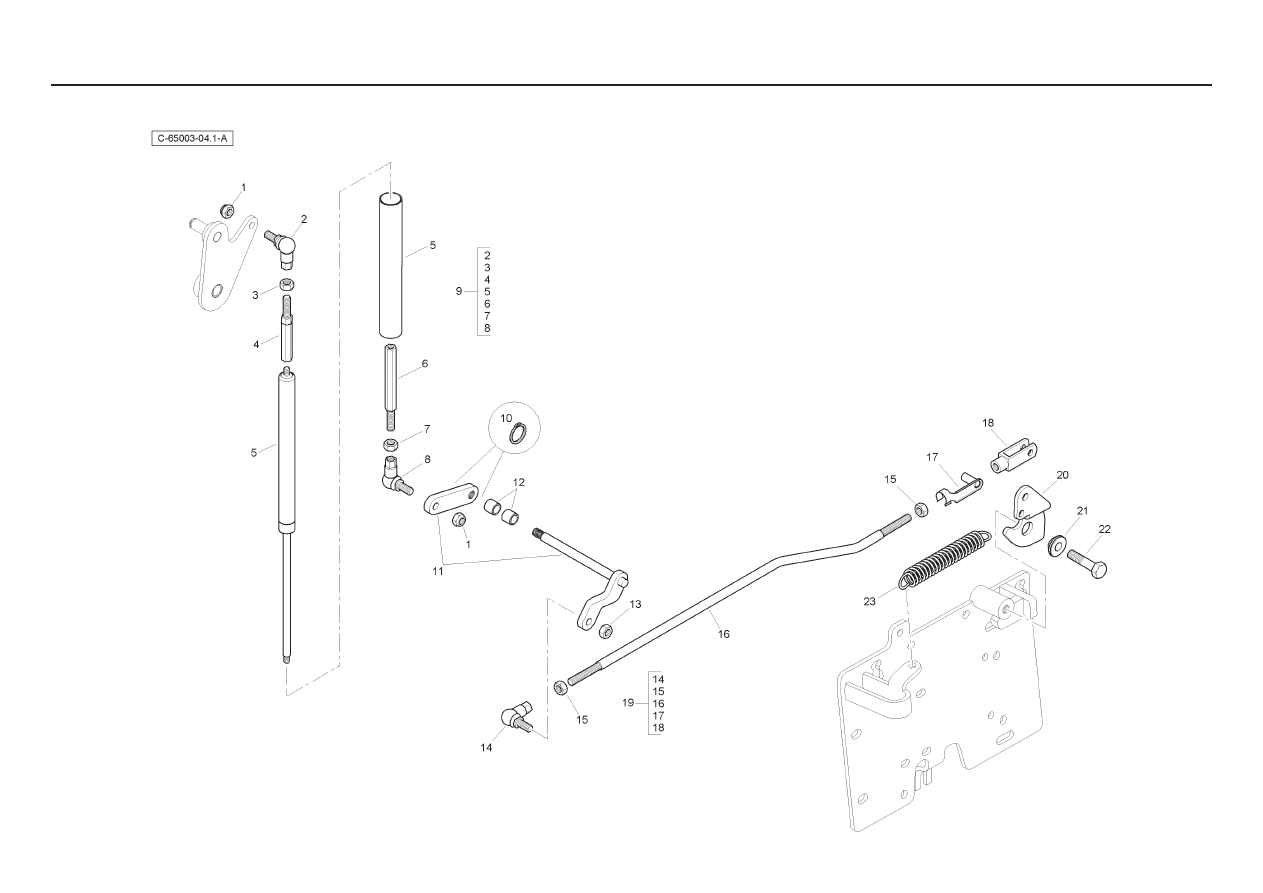

1

1440329X1

2

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

2

3521889M91

1

Ball Joint

Rotule

Kugelgelenk

Rotula

3  6107340M1

1 Nut

Ecrou

Mutter

Tuerca

4

6106241M1

1

Turnbuckle

Tendeur De Tringle

Spannschloss

Torniquete

5

6106239M91

1

Gas Strut

Ensemble D’amortiss.

Dämpfer Kpl.

Antivibrador, Conj.

6

6112271M1

1

Turnbuckle

Tendeur De Tringle

Spannschloss

Torniquete

7

3009693X1

1

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

8

3521794M91

1

Ball Joint

Rotule

Kugelgelenk

Rotula

9

6106238M92

1

Kit - Gas Strut

Verin A Gaz

Gaszylinder

Cilindro Gas

10

339710X1

2

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

11

T105049

1

Lever/Arm Assy.

Ensemble De Bras

Arm Kpl.

Brazo, Conj.

12  3521514M5

2 Bush

Douille

Büchse

Anillo

13

3009693X1

1

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

14

3521794M91

1

Ball Joint

Rotule

Kugelgelenk

Rotula

15

3009693X1

2

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

16  6114830M1

1 Rod

Tringle

Stange

Varilla

17

3521834M1

1

Clevis Pin

Axe De Chape

Gabelstift

Eje De Brida

18  3521833M1

1 Clevis

Chape

Gabelverbindung

Brida

19

T105052

1

Rod Assy.

Tringle

Stange

Varilla

20  6114828M1

1 Lever

Levier

Hebel

Palanca

21  6114827M1

1 Bush

Douille

Buchse

Casquillo

22  390887X1

1 Bolt

Boulon

Schraubbolzen

Perno

23

3519680M2

1

Spring

Siège De Ressort

Federsitz

Muelle

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

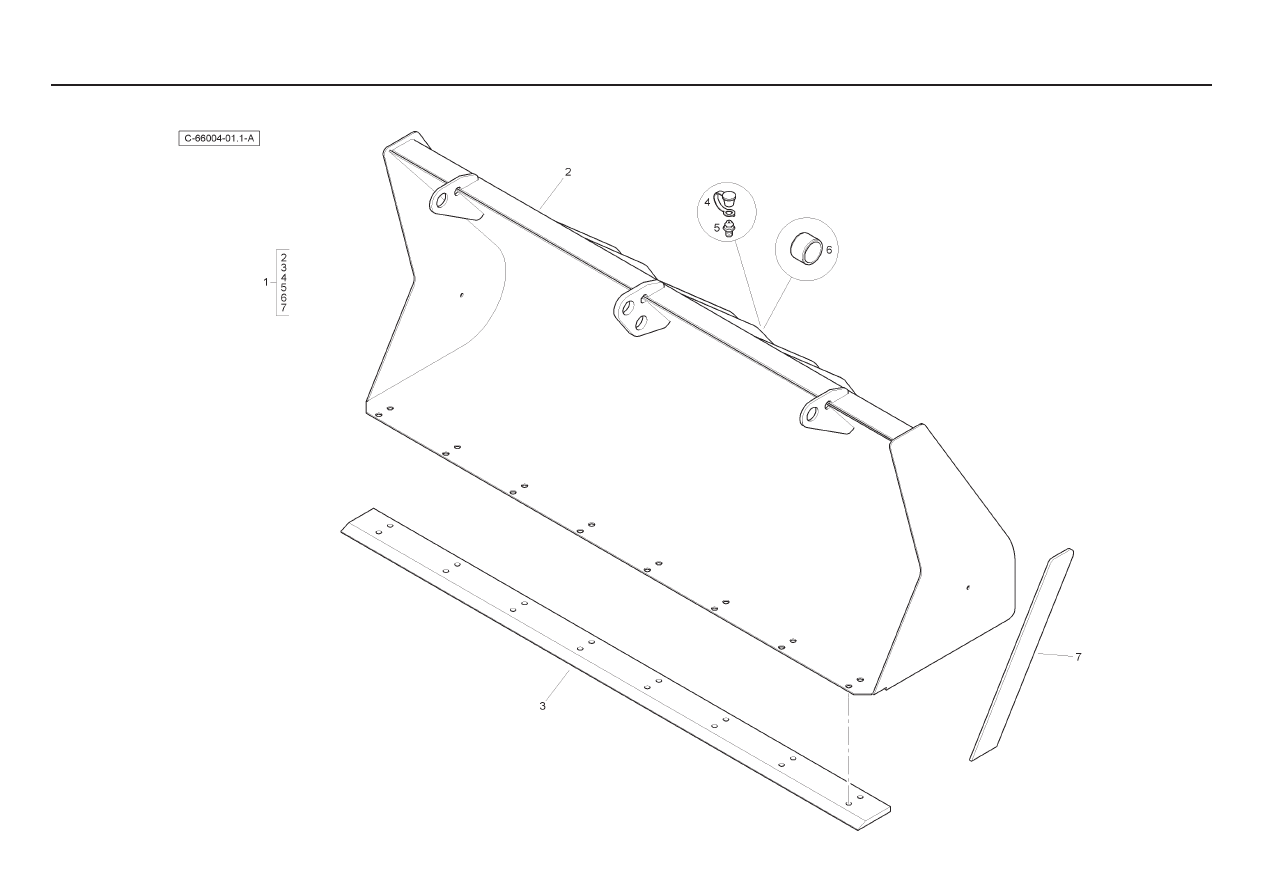

- 1.2 cu M. Standard for Forks

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108217M91

1

Bucket Assy

Godet

Ladeschaufel

Cuchara, Conj.

2  -

1 Bucket

Godet

Schaufel

Cuchara

3

6103440M1

1

Blade-Narrow

Lame

Planierschild

Cuchilla

4  3516180M2

1 Cap

Cache

Abdeckung

Tapa

5

339608X1

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

6  3520033M1

2 Bush

Douille

Büchse

Anillo

7

6103458M1

2

Edge Cutter

Coupe

Schneidvorr

Cortador

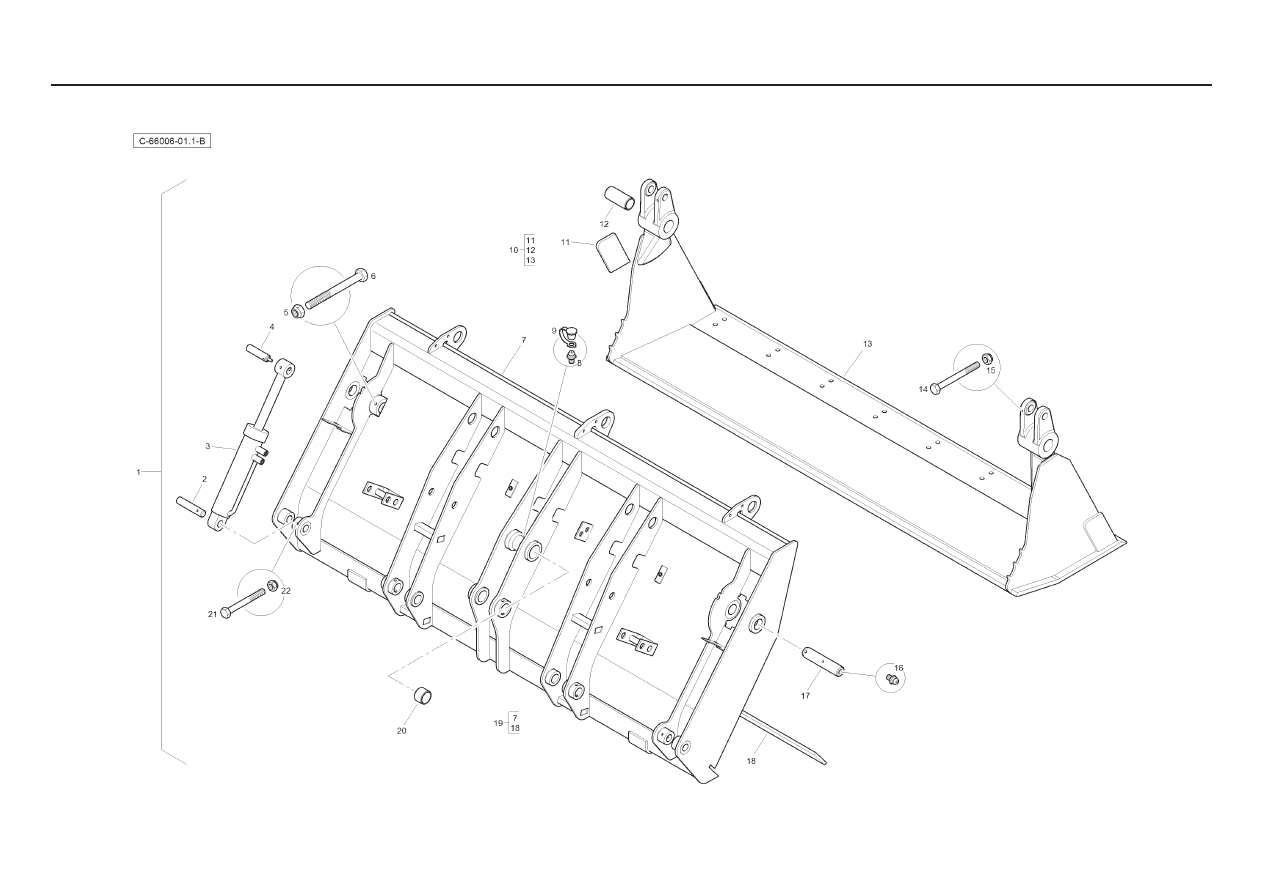

- 1.2 cu M. MP 7in1 for Forks

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T113747

1

Bucket Assy.

Godet

Ladeschaufel

Cuchara

2  T122026

2 Pin

Goupille

Bolzen

Pasado

3

T103640

2

Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli.

4  6106215M1

2 Pin

Goupille

Bolzen

Pasado

5  1440329X1

2 Nut

Ecrou

Mutter

Tuerca

6

3009504X1

2

Bolt

Boulon

Schraubbolzen

Perno

7

-

1

Bucket

Godet Chargeur

Ladeschaufel

Cucharón

8

339608X1

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

9

3516180M2

1

Grease Nipple Cap

Cache

Abdeckung

Tapa

10

6103647M92

1

Clam Assy

Ensemble De Mâchoire

Greiferbacke Kpl.

Mordaza, Conj.

11

6103657M1

2

Blade

Lame

Klinge

Cuchilla De Ataque

12  3519689M1

2 Bushing

Bague

Büchse

Anillo

13

-

1

Clam

Clam Assy

Clam Assy

Clam Assy

14

339891X1

2

Bolt

Boulon

Schraubbolzen

Perno

15  394367X1

2 Nut

Ecrou

Mutter

Tuerca

16

MP1056

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

17  3507539M1

2 Pin

Goupille

Bolzen

Pasado

18  3519514M1

1 Blade

Lame

Klinge

Cuchilla

19  6103620M92

1 Backblade

G0det

Loffel

Cuchara

20  3520033M1

2 Bush

Douille

Büchse

Anillo

21

390246X1

2

Bolt

Boulon

Schraubbolzen

Perno

22  394367X1

2 Nut

Ecrou

Mutter

Tuerca
