Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 32

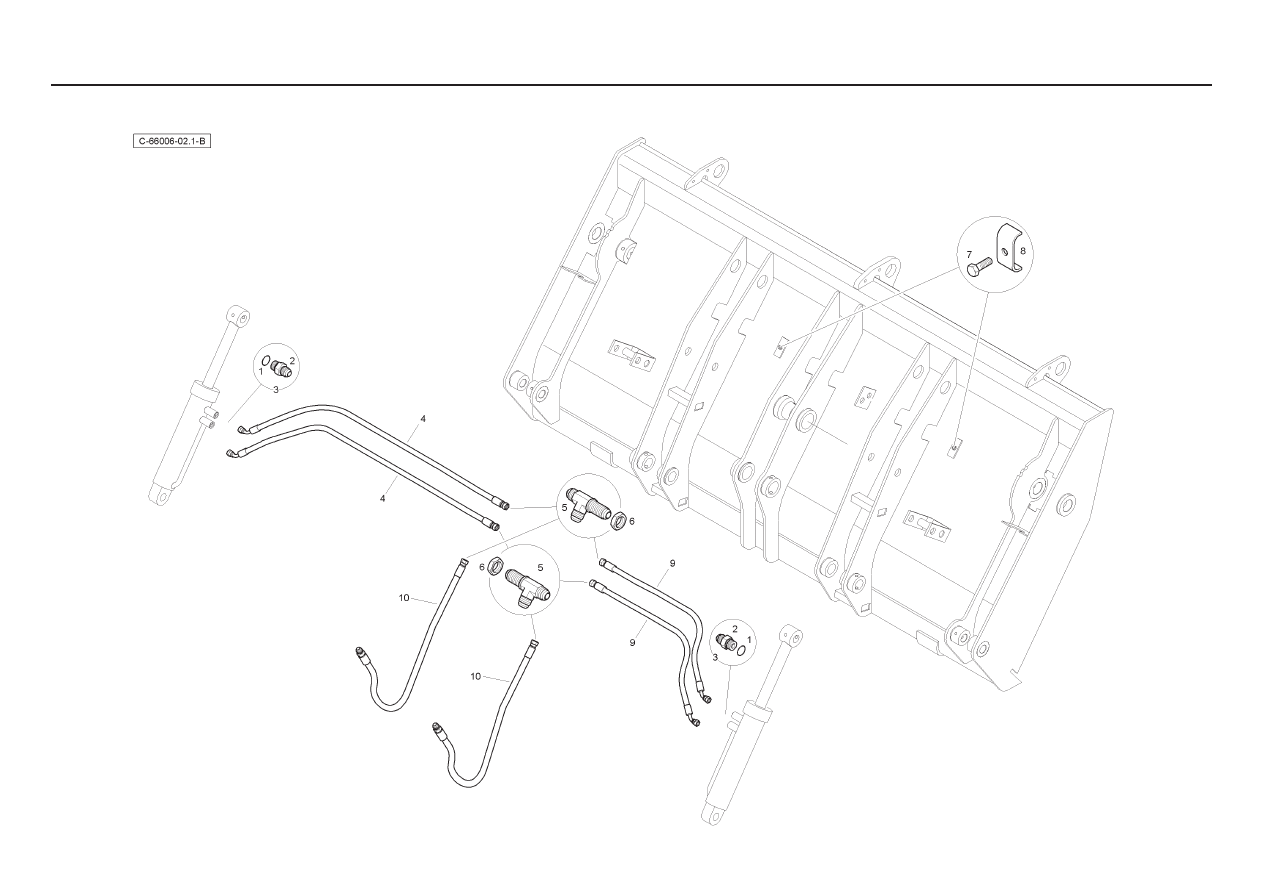

- 1.2 cu M. MP 7in1 for Forks - Pipework

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

2  -

1 Union

Raccord

Verschraubung

Racor

3

835091M91

4

Connector Assy

Raccord

Verschraubung

Racor

4

6106213M91

2

Hose

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

5

218-1236

2

Tee Connector

Raccord En T

T-stück

Te

6

356614X1

2

Nut

Ecrou

Mutter

Tuerca De Retención

7

339761X1

3

Bolt

Boulon

Schraubbolzen

Perno

8

3522094M2

3

Clamp

Bride De Fixation

Befestigungshalter

Brida De Fijación

9

6106212M91

2

Hose

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

10

6106214M91

2

Hose

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

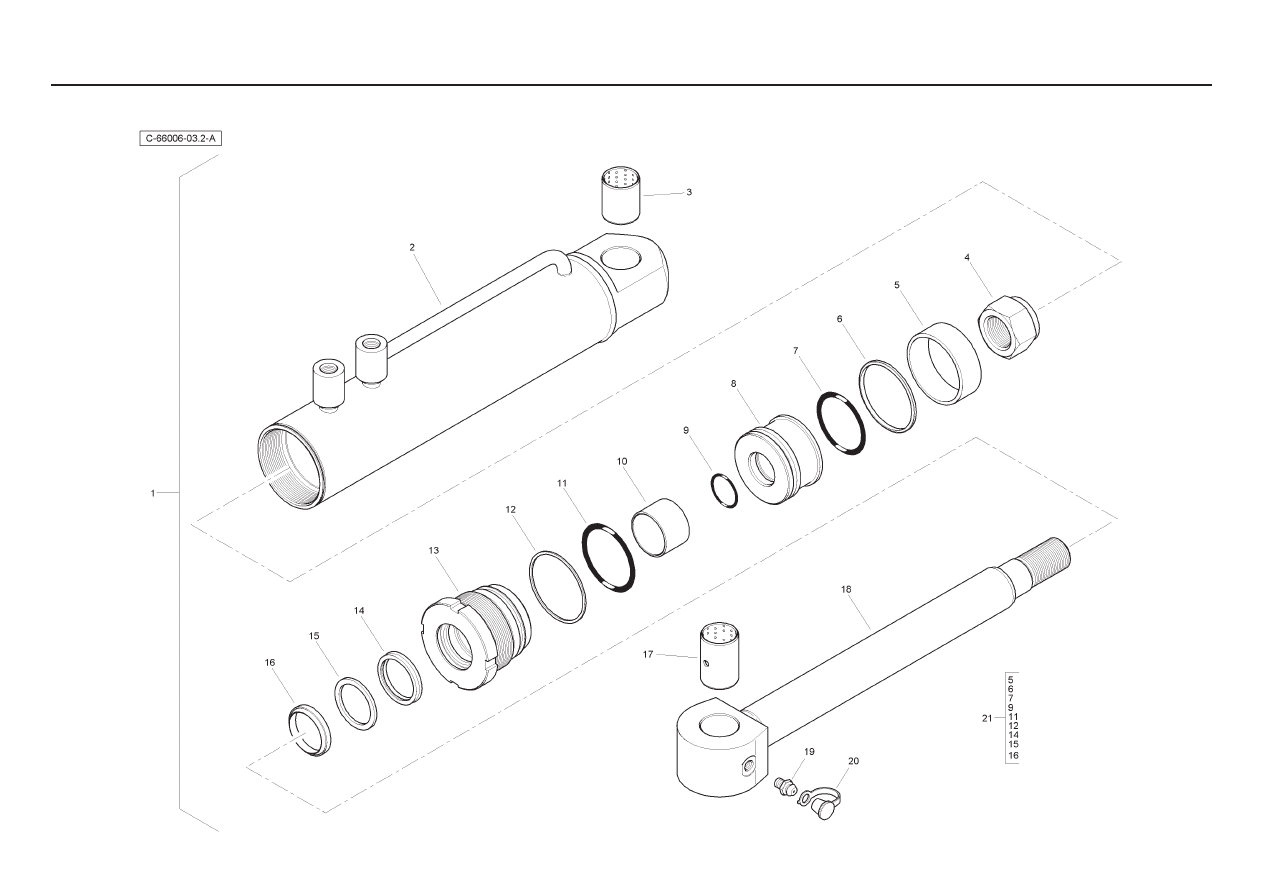

- 1.2 cu M. MP 7in1 for Forks - Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111075M91

1

Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro hidrauli.

2  6195221M91GY03

1 Tube

Tube

Rohr

Tubo

3  6195225M1

1 Bush

Douille

Buchse

Casquillo

4  6194600M1

1 Nut

Ecrou

Mutter

Tuerca

5  6194606M1

1 Bearing

Coussinet

Lager

Cojinete

6  6194604M1

1 Seal

Joint

Dichtring

Retén

7

6195227M1

1

O - Ring

Joint Torique

O - Ring

Junta Tórica

8  6194598M1

1 Piston

Piston

Kolben

Pistón

9

6195228M1

1

O - Ring

Joint Torique

O - Ring

Junta Tórica

10  6195226M1

1 Bush

Douille

Buchse

Casquillo

11

6195229M1

1

O - Ring

Joint Torique

O - Ring

Junta Tórica

12

6194613M1

1

Back Up Ring

Contre Bague

Stutzring

Contrajunta

13  6195223M1

1 Cover

Couvercle

Deckel

Cubierta

14  6195216M1

1 Seal

Joint

Dichtring

Retén

15

6195217M1

1

Back Up Ring

Contre Bague

Stutzring

Contrajunta

16  6195218M1

1 Wiper

Essuyeur

Wischer

Limpiador

17  6195224M1

1 Bush

Douille

Buchse

Casquillo

18

6195222M91

1

Rod

Tige De Vérin

Kolbenstange

Biela De Cilindro

19

MP1056

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

20  3516180M2

1 Cap

Cache

Abdeckung

Tapa

21

6195230M91

1

Seal Kit

Jeu Etanchéité

Dichtringsatz

Juego Retenes

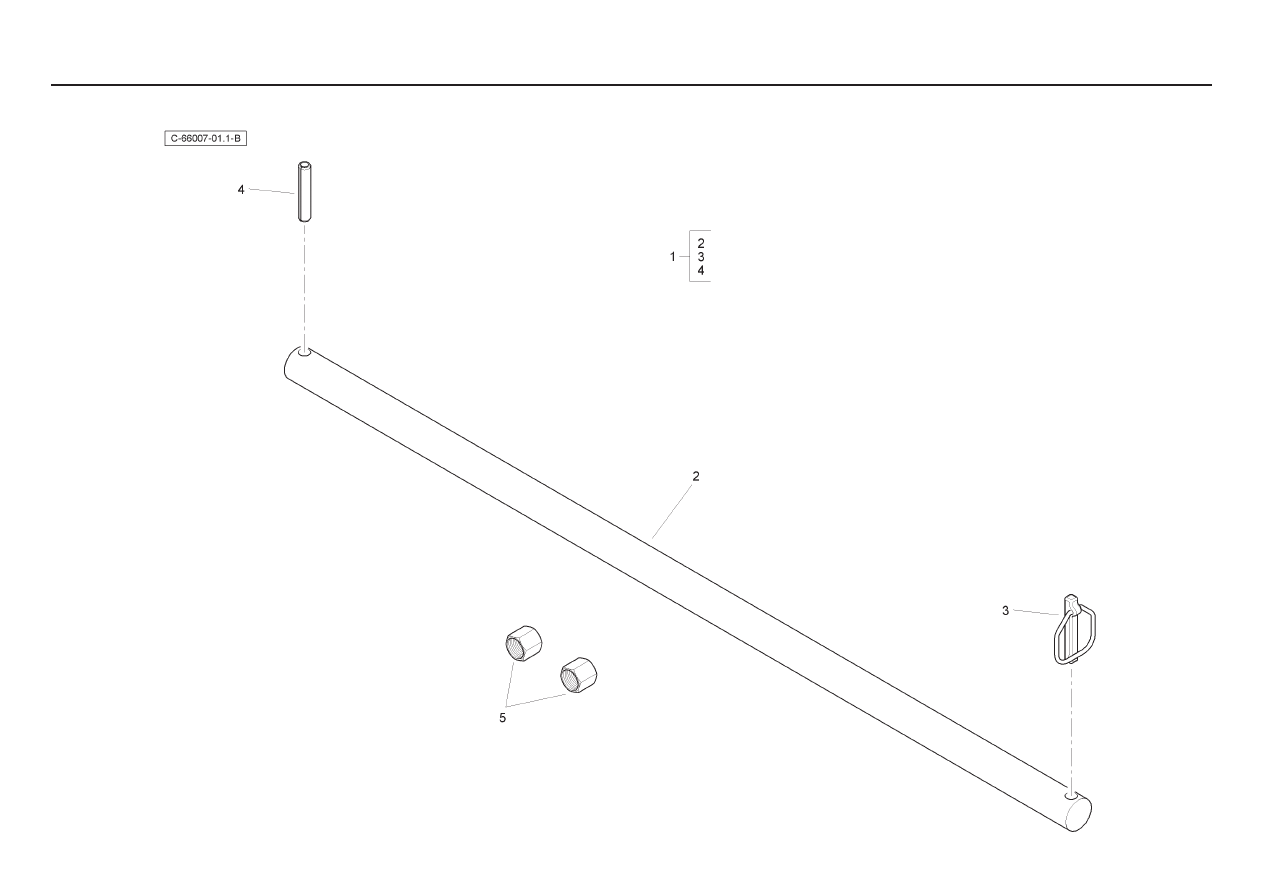

- Less Bucket

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

3518087M91

1

Bar Locking Assy

Barre

Stab

Barra

2

3518086M1

1

Bar Locking

Barre

Stab

Barra

3

3516522M91

1

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

4

3019327X1

1

Pin Spirol

Axe

Bolzen

Pasador

5

22833X

2

Cap Tube

Capuchon

Wetterkappe

Obturador

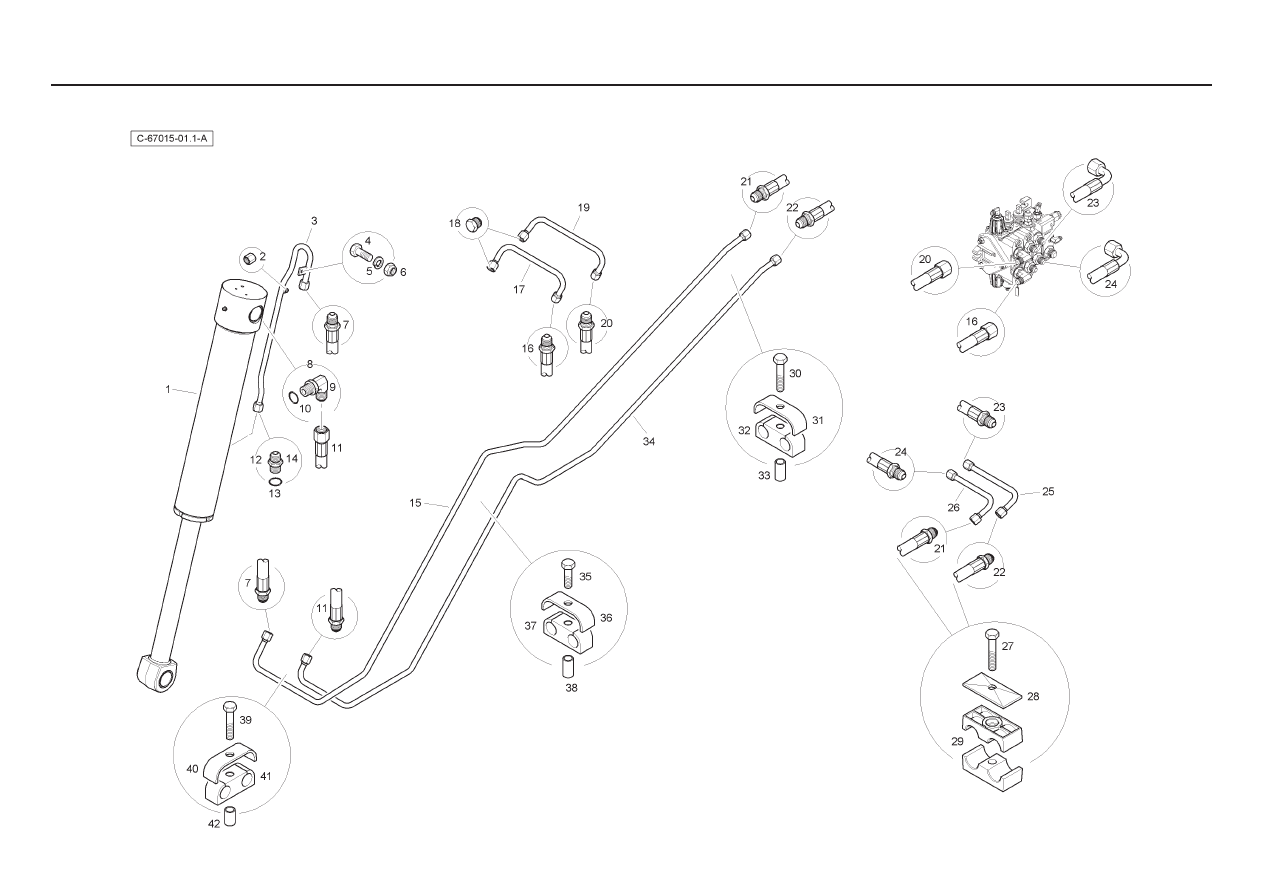

- without Hose Burst - Standard Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T105122

1

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

2  356579X1

1 Cap

Capuchon

Wetterkappe

Sombrerete

3  6112919M91

1 Tube

Tube

Rohr

Tubo

4

339123X1

1

Bolt

Boulon

Schraubbolzen

Perno

5

339374X1

1

Washer

Rondelle Frein

Federring

Arandela De Freno

6  394367X1

1 Nut

Ecrou

Mutter

Tuerca

7  6114028M91

1 Hose

Durit

Schlauch

Flexible

8  835007M91

1 Elbow

Coude

Kniestück

Codo

9  -

1 Elbow

Coude

Kniestück

Codo

10

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

11  6114027M91

1 Hose

Durit

Schlauch

Flexible

12

835013M91

1

Connector

Raccord

Schraubanschluss

Conexión, Conj.

13

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

14  -

1 Union

Raccord

Verschraubung

Racor

15  6112942M91

1 Tube

Tube

Rohr

Tubo

16  6112961M91

1 Hose

Durit

Schlauch

Flexible

17  6114167M91

1 Tube

Tube

Rohr

Tubo

18  356447X1

2 Plug

Bouchon

Stopfen

Obturador

19  6114168M91

1 Tube

Tube

Rohr

Tubo

20  T118383

1 Hose

Durit

Schlauch

Flexible

21  6114015M91

1 Hose

Durit

Schlauch

Flexible

22  6114016M91

1 Hose

Durit

Schlauch

Flexible

23  T118377

1 Hose

Durit

Schlauch

Flexible

24  T118384

1 Hose

Durit

Schlauch

Flexible

25  6114165M91

1 Tube

Tube

Rohr

Tubo

26  6114164M91

1 Tube

Tube

Rohr

Tubo

27

339011X1

1

Bolt

Boulon

Schraubbolzen

Perno

28

6114551M1

1

Clamp Plate

Plaque

Platte

Plato

29

T105084

2

Clamp Housing

Collier

Halteschelle

Abrazadera

30

339010X1

1

Bolt

Boulon

Schraubbolzen

Perno

31  6114127M1

1 Stirrup

Etrier

Bügel

Estribo

32  6114129M1

1 Clamp

Collier

Halteschelle

Abrazadera

33  6114128M1

1 Sleeve

Manchon

Hülse

Mancha

34  6112943M91

1 Tube

Tube

Rohr

Tubo

35

339761X1

1

Bolt

Boulon

Schraubbolzen

Perno

- without Hose Burst - Standard Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  6114127M1

1 Stirrup

Etrier

Bügel

Estribo

37  6114129M1

1 Clamp

Collier

Halteschelle

Abrazadera

38  6114128M1

1 Sleeve

Manchon

Hülse

Mancha

39

339010X1

1

Bolt

Boulon

Schraubbolzen

Perno

40  6114127M1

1 Stirrup

Etrier

Bügel

Estribo

41  6114129M1

1 Clamp

Collier

Halteschelle

Abrazadera

42  6114163M1

1 Sleeve

Manchon

Hülse

Mancha

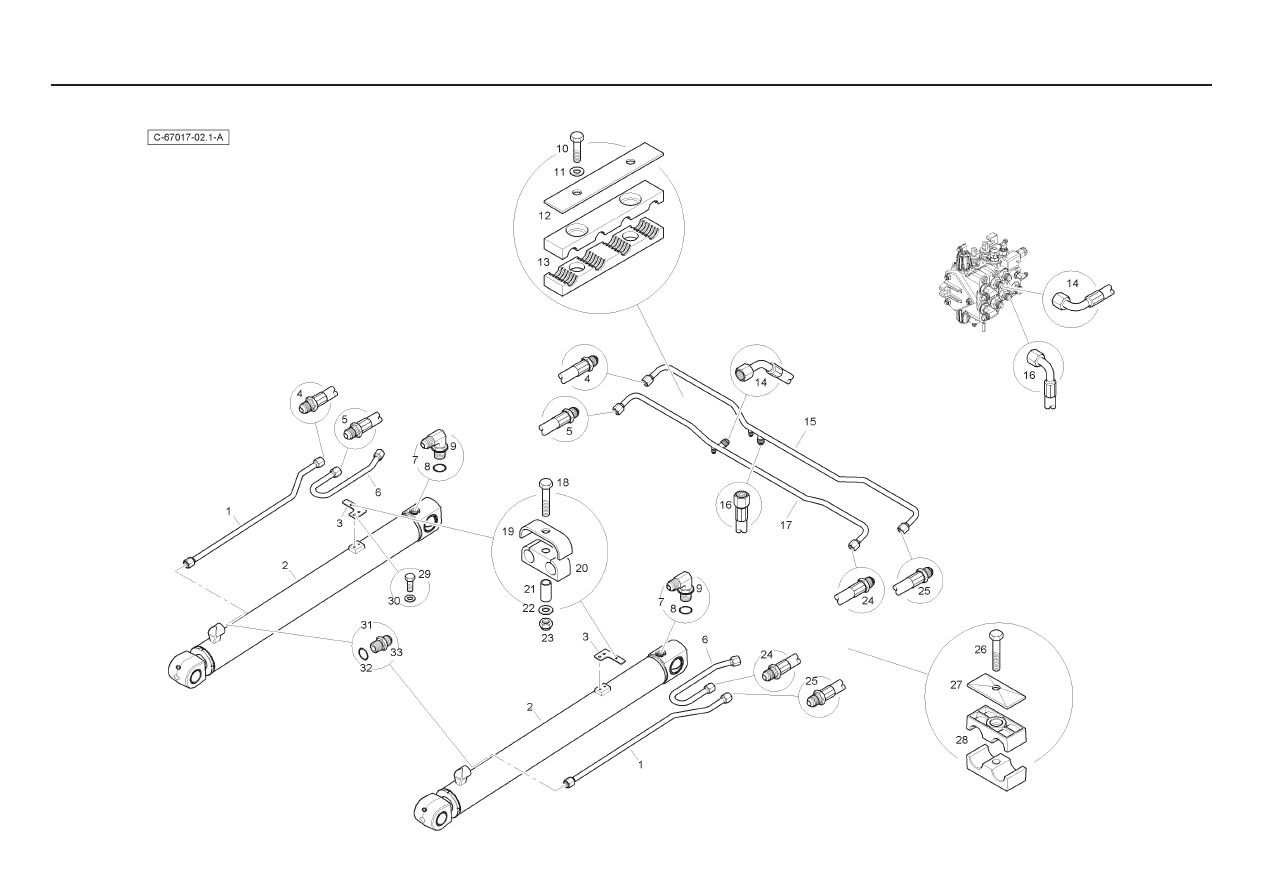

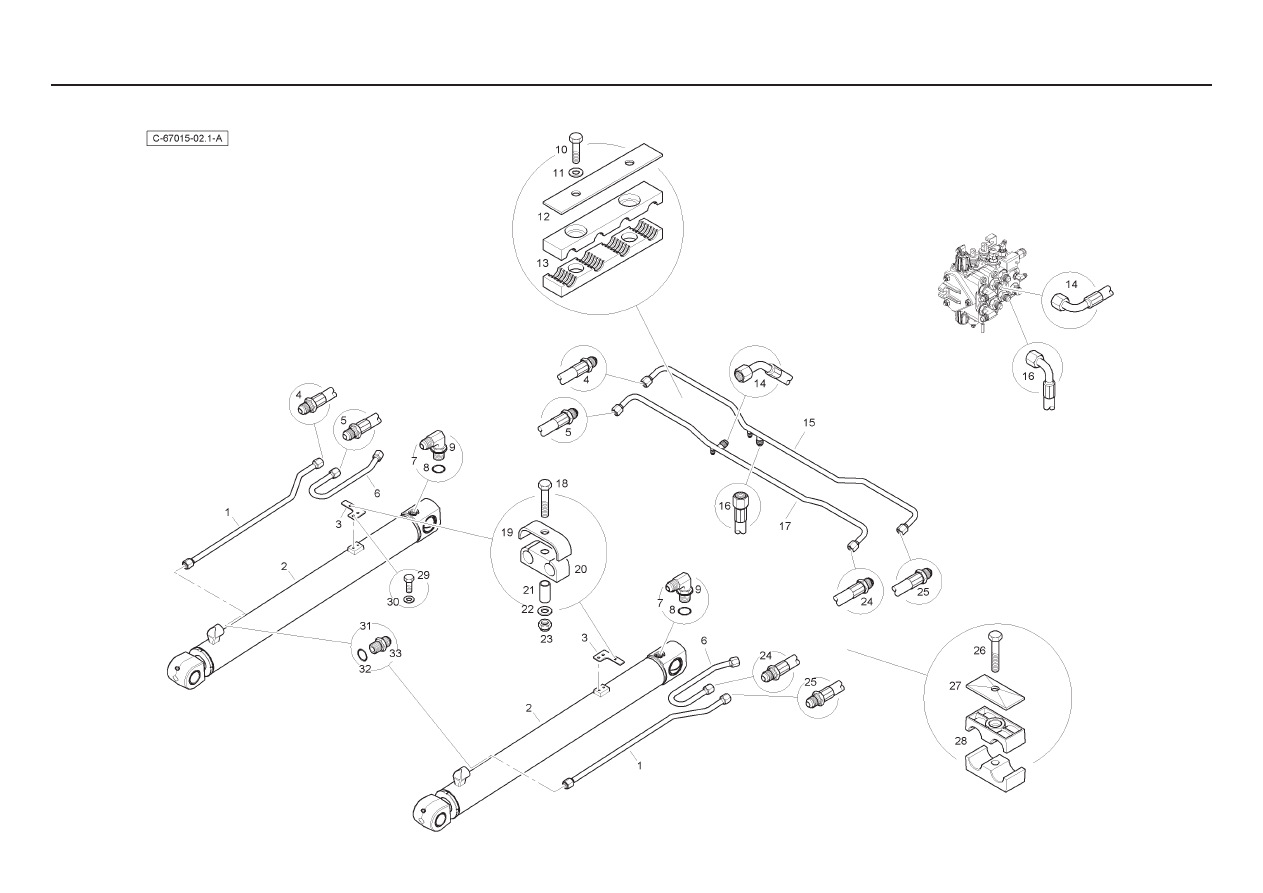

- without Hose Burst - Standard Bucket - Lift Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6112798M91

2 Tube

Tube

Rohr

Tubo

2

T105121

2

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

3

6112799M1

2

Mounting Plate

Plaque

Platte

Plato

4  6114018M91

1 Hose

Durit

Schlauch

Flexible

5  6114017M91

1 Hose

Durit

Schlauch

Flexible

6  6112797M91

2 Tube

Tube

Rohr

Tubo

7  6101270M91

2 Elbow

Coude

Kniestück

Codo

8

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

9  -

1 Elbow

Coude

Kniestück

Codo

10

339337X1

4

Bolt

Boulon

Schraubbolzen

Perno

11  390972X1

4 Washer

Rondelle

Scheibe

Arandela

12

6114175M1

2

Clamp Plate

Plaque

Platte

Plato

13

6114174M1

4

Clamp Housing

Collier

Halteschelle

Abrazadera

14  T119409

1 Hose

Durit

Schlauch

Flexible

15  6112696M91

1 Tube

Tube

Rohr

Tubo

16  T118385

1 Hose

Durit

Schlauch

Flexible

17  6114166M91

1 Tube

Tube

Rohr

Tubo

18

339010X1

2

Bolt

Boulon

Schraubbolzen

Perno

19

6114127M1

2

Clamp Stirrup

Etrier

Bügel

Estribo

20  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

21  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

22  390972X1

2 Washer

Rondelle

Scheibe

Arandela

23  394367X1

2 Nut

Ecrou

Mutter

Tuerca

24  6114017M91

1 Hose

Durit

Schlauch

Flexible

25  6114018M91

1 Hose

Durit

Schlauch

Flexible

26

339011X1

2

Bolt

Boulon

Schraubbolzen

Perno

27

6114551M1

3

Clamp Plate

Plaque

Platte

Plato

28  T105084

4 Clamp

Collier

Halteschelle

Abrazadera

29

339560X1

4

Bolt

Boulon

Schraubbolzen

Perno

30  390971X1

4 Washer

Rondelle

Scheibe

Arandela

31

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

32

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

33  -

1 Union

Raccord

Verschraubung

Raco

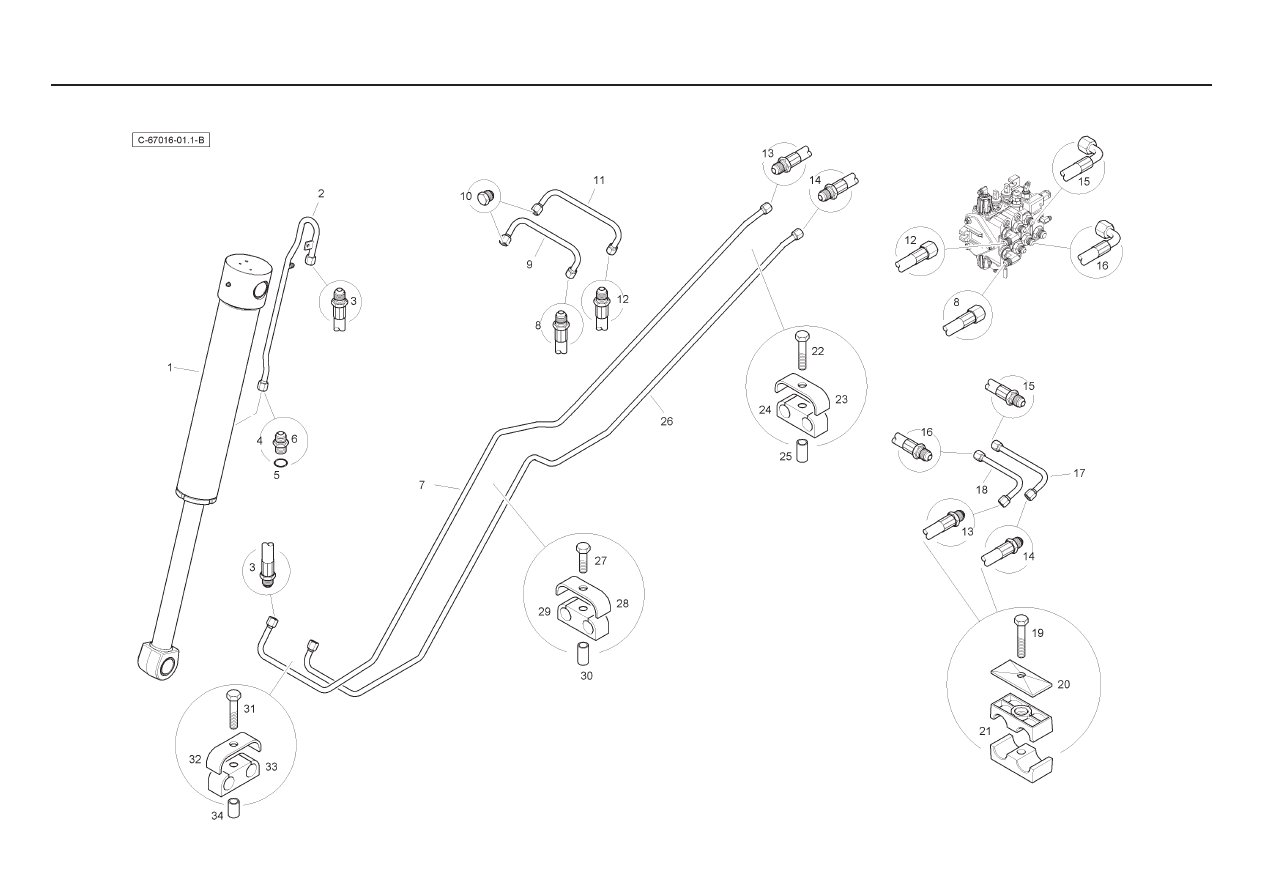

- with Hose Burst - Standard Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T105122

1

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

2  6112919M91

1 Tube

Tube

Rohr

Tubo

3  6114028M91

1 Hose

Durit

Schlauch

Flexible

4

835013M91

1

Connector

Raccord

Schraubanschluss

Conexión, Conj.

5

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

6  -

1 Union

Raccord

Verschraubung

Racor

7  6112942M91

1 Tube

Tube

Rohr

Tubo

8  6112961M91

1 Hose

Durit

Schlauch

Flexible

9  6114167M91

1 Tube

Tube

Rohr

Tubo

10  356447X1

2 Plug

Bouchon

Stopfen

Obturador

11  6114168M91

1 Tube

Tube

Rohr

Tubo

12  T118383

1 Hose

Durit

Schlauch

Flexible

13  6114015M91

1 Hose

Durit

Schlauch

Flexible

14  6114016M91

1 Hose

Durit

Schlauch

Flexible

15  T118377

1 Hose

Durit

Schlauch

Flexible

16  T118384

1 Hose

Durit

Schlauch

Flexible

17  6114165M91

1 Tube

Tube

Rohr

Tubo

18  6114164M91

1 Tube

Tube

Rohr

Tubo

19

339011X1

1

Bolt

Boulon

Schraubbolzen

Perno

20

6114551M1

1

Clamp Plate

Plaque

Platte

Plato

21

T105084

2

Clamp Housing

Collier

Halteschelle

Abrazadera

22

339010X1

1

Bolt

Boulon

Schraubbolzen

Perno

23  6114127M1

1 Stirrup

Etrier

Bügel

Estribo

24  6114129M1

1 Clamp

Collier

Halteschelle

Abrazadera

25  6114128M1

1 Sleeve

Manchon

Hülse

Mancha

26  6112943M91

1 Tube

Tube

Rohr

Tubo

27

339761X1

1

Bolt

Boulon

Schraubbolzen

Perno

28  6114127M1

1 Stirrup

Etrier

Bügel

Estribo

29  6114129M1

1 Clamp

Collier

Halteschelle

Abrazadera

30  6114128M1

1 Sleeve

Manchon

Hülse

Mancha

31

339010X1

1

Bolt

Boulon

Schraubbolzen

Perno

32  6114127M1

1 Stirrup

Etrier

Bügel

Estribo

33  6114129M1

1 Clamp

Collier

Halteschelle

Abrazadera

34  6114163M1

1 Sleeve

Manchon

Hülse

Mancha

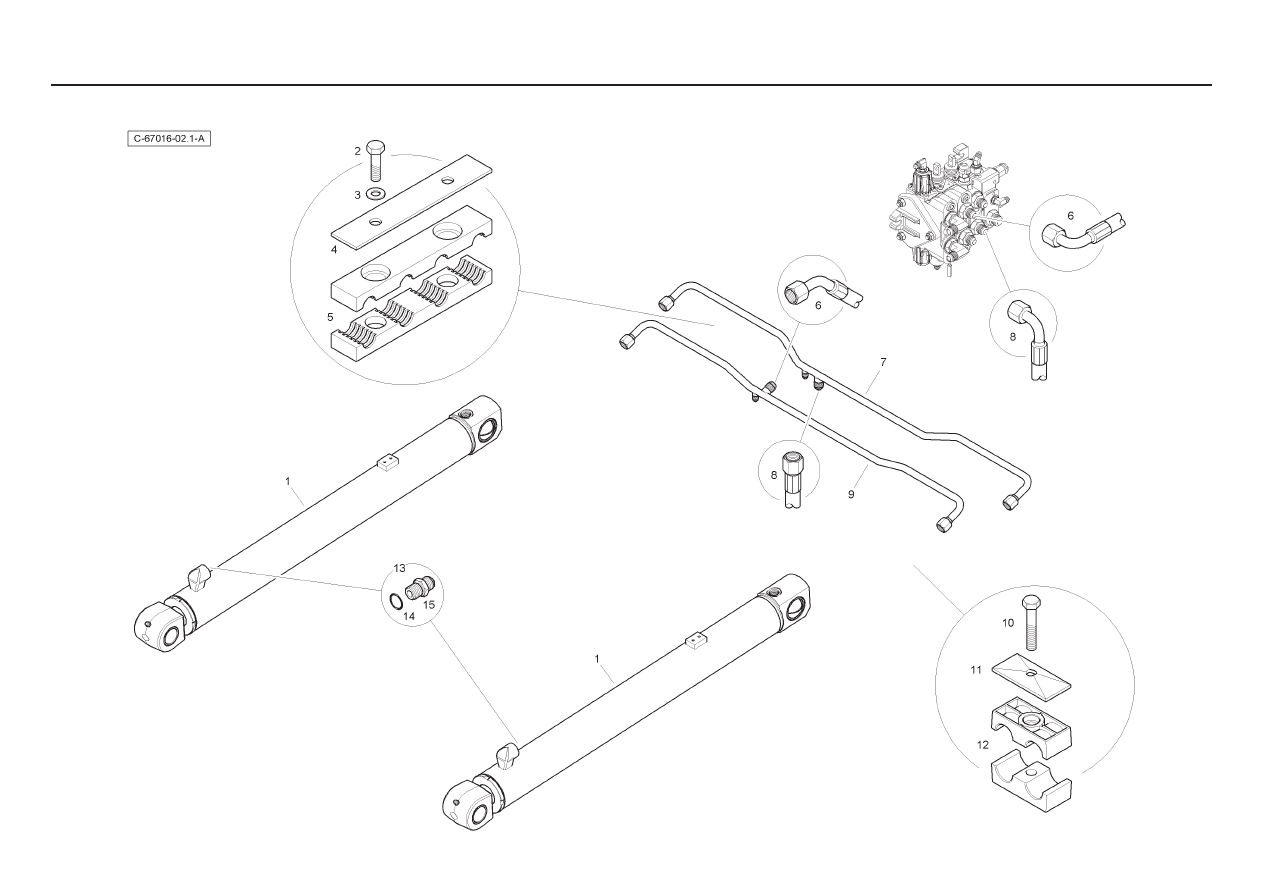

- with Hose Burst - Standard Bucket - Lift Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T105121

2

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

2

339337X1

4

Bolt

Boulon

Schraubbolzen

Perno

3  390972X1

2 Washer

Rondelle

Scheibe

Arandela

4

6114175M1

2

Clamp Plate

Plaque

Platte

Plato

5

6114174M1

4

Clamp Housing

Collier

Halteschelle

Abrazadera

6  T119409

1 Hose

Durit

Schlauch

Flexible

7  6112696M91

1 Tube

Tube

Rohr

Tubo

8  T118385

1 Hose

Durit

Schlauch

Flexible

9  6114166M91

1 Tube

Tube

Rohr

Tubo

10

339011X1

2

Bolt

Boulon

Schraubbolzen

Perno

11

6114551M1

2

Clamp Plate

Plaque

Platte

Plato

12  T105084

4 Clamp

Collier

Halteschelle

Abrazadera

13

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

14

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15  -

1 Union

Raccord

Verschraubung

Racor

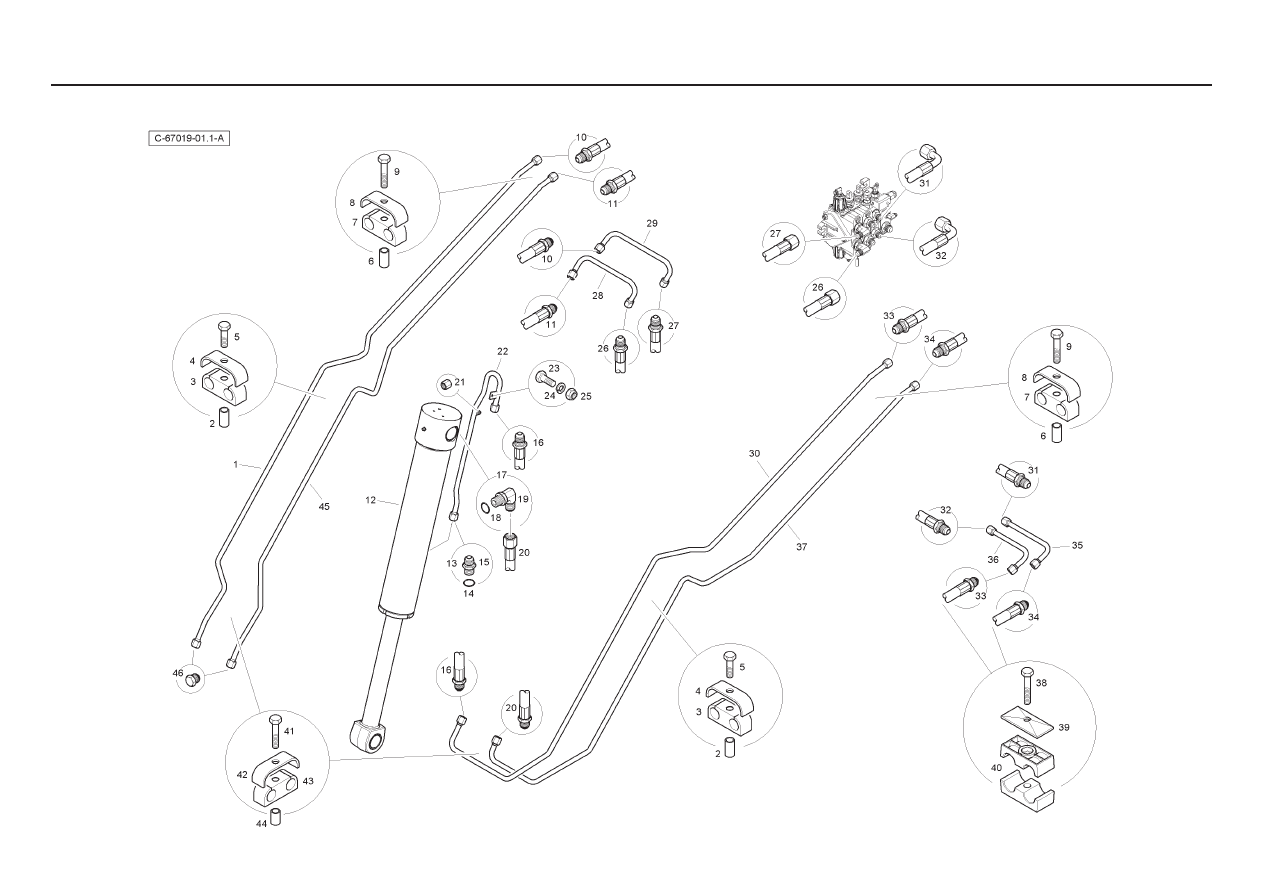

- without Hose Burst - MP 7in1 Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6112946M91

1 Tube

Tube

Rohr

Tubo

2  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

3  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

4  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

5

339761X1

2

Bolt

Boulon

Schraubbolzen

Perno

6  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

7  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

8  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

9

339010X1

2

Bolt

Boulon

Schraubbolzen

Perno

10  6114016M91

1 Hose

Durit

Schlauch

Flexible

11  6114015M91

1 Hose

Durit

Schlauch

Flexible

12

T105122

1

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

13

835013M91

1

Connector

Raccord

Schraubanschluss

Conexión, Conj.

14

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15  -

1 Union

Raccord

Verschraubung

Racor

16  6114028M91

1 Hose

Durit

Schlauch

Flexible

17  835007M91

1 Elbow

Coude

Kniestück

Codo

18

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

19  -

1 Elbow

Coude

Kniestück

Codo

20  6114027M91

1 Hose

Durit

Schlauch

Flexible

21  356579X1

1 Cap

Capuchon

Wetterkappe

Sombrerete

22  6112919M91

1 Tube

Tube

Rohr

Tubo

23

339123X1

1

Bolt

Boulon

Schraubbolzen

Perno

24

339374X1

1

Washer

Rondelle Frein

Federring

Arandela De Freno

25  394367X1

1 Nut

Ecrou

Mutter

Tuerca

26  6112961M91

1 Hose

Durit

Schlauch

Flexible

27  T118383

1 Hose

Durit

Schlauch

Flexible

28  6114167M91

1 Tube

Tube

Rohr

Tubo

29  6114168M91

1 Tube

Tube

Rohr

Tubo

30  6112942M91

1 Tube

Tube

Rohr

Tubo

31  T118377

1 Hose

Durit

Schlauch

Flexible

32  T118384

1 Hose

Durit

Schlauch

Flexible

33  6114015M91

1 Hose

Durit

Schlauch

Flexible

34  6114016M91

1 Hose

Durit

Schlauch

Flexible

35  6114165M91

1 Tube

Tube

Rohr

Tubo

- without Hose Burst - MP 7in1 Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  6114164M91

1 Tube

Tube

Rohr

Tubo

37  6112943M91

1 Tube

Tube

Rohr

Tubo

38

339011X1

2

Bolt

Boulon

Schraubbolzen

Perno

39

6114551M1

2

Clamp Plate

Plaque

Platte

Plato

40  T105084

4 Clamp

Collier

Halteschelle

Abrazadera

41

339010X1

2

Bolt

Boulon

Schraubbolzen

Perno

42  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

43  6114129M1

- Clamp

Collier

Halteschelle

Abrazadera

44  6114163M1

2 Sleeve

Manchon

Hülse

Mancha

45  6112947M91

1 Tube

Tube

Rohr

Tubo

- without Hose Burst - MP 7in1 Bucket - Lift Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6112798M91

2 Tube

Tube

Rohr

Tubo

2

T105121

2

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

3

6112799M1

2

Mounting Plate

Plaque

Platte

Plato

4  6114018M91

1 Hose

Durit

Schlauch

Flexible

5  6114017M91

1 Hose

Durit

Schlauch

Flexible

6  6112797M91

2 Tube

Tube

Rohr

Tubo

7  835007M91

2 Elbow

Coude

Kniestück

Codo

8

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

9  -

1 Elbow

Coude

Kniestück

Codo

10

339337X1

4

Bolt

Boulon

Schraubbolzen

Perno

11  390972X1

4 Washer

Rondelle

Scheibe

Arandela

12

6114175M1

2

Clamp Plate

Plaque

Platte

Plato

13

6114174M1

4

Clamp Housing

Collier

Halteschelle

Abrazadera

14  T119409

1 Hose

Durit

Schlauch

Flexible

15  6112696M91

1 Tube

Tube

Rohr

Tubo

16  T118385

1 Hose

Durit

Schlauch

Flexible

17  6114166M91

1 Tube

Tube

Rohr

Tubo

18

339010X1

2

Bolt

Boulon

Schraubbolzen

Perno

19

6114127M1

2

Clamp Stirrup

Etrier

Bügel

Estribo

20  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

21  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

22  390972X1

2 Washer

Rondelle

Scheibe

Arandela

23  394367X1

2 Nut

Ecrou

Mutter

Tuerca

24  6114017M91

1 Hose

Durit

Schlauch

Flexible

25  6114018M91

1 Hose

Durit

Schlauch

Flexible

26

339011X1

2

Bolt

Boulon

Schraubbolzen

Perno

27

6114551M1

2

Clamp Plate

Plaque

Platte

Plato

28  T105084

4 Clamp

Collier

Halteschelle

Abrazadera

29

339560X1

4

Bolt

Boulon

Schraubbolzen

Perno

30  390971X1

4 Washer

Rondelle

Scheibe

Arandela

31

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

32

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

33  -

1 Union

Raccord

Verschraubung

Raco

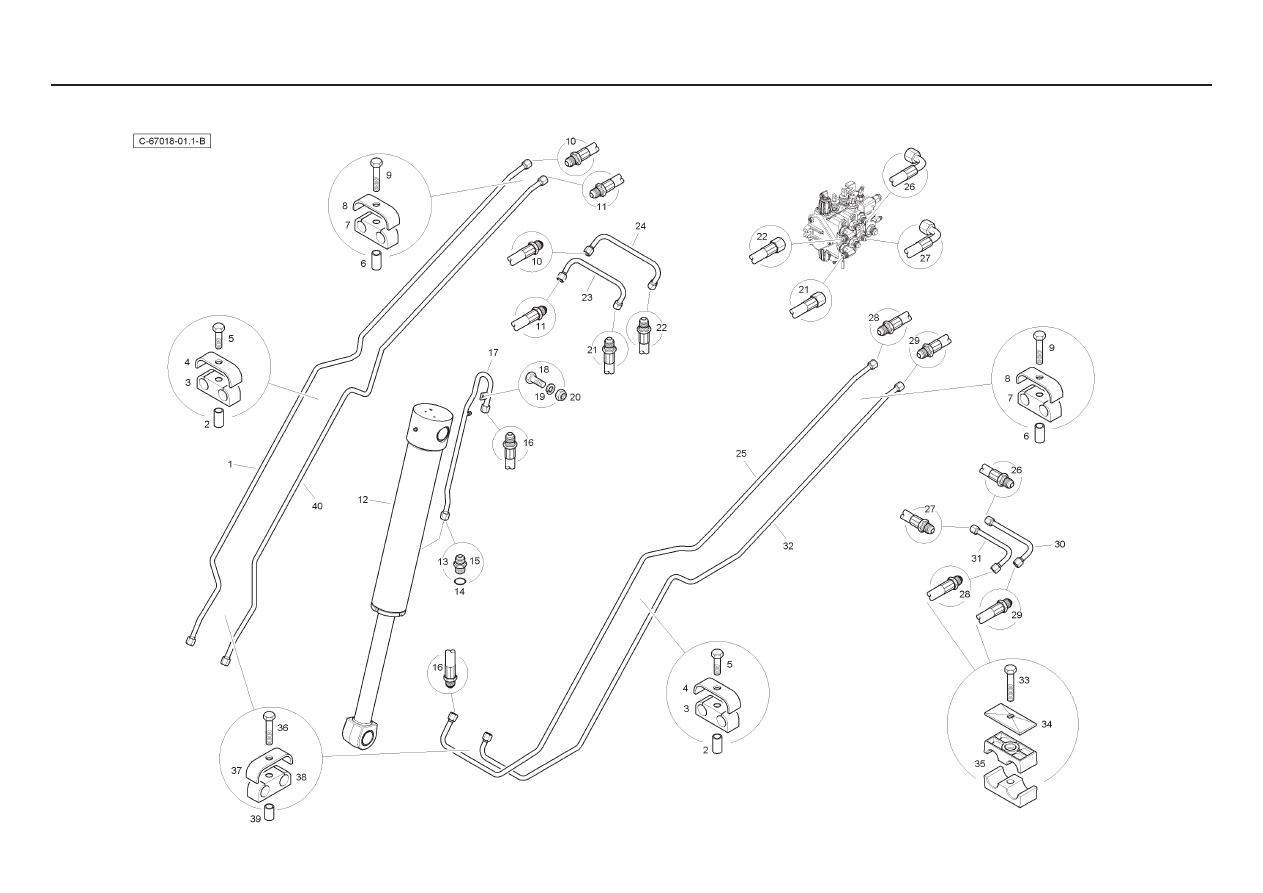

- with Hose Burst - MP 7in1 Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6112946M91

1 Tube

Tube

Rohr

Tubo

2  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

3  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

4  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

5

339761X1

2

Bolt

Boulon

Schraubbolzen

Perno

6  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

7  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

8  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

9

339010X1

2

Bolt

Boulon

Schraubbolzen

Perno

10  6114016M91

1 Hose

Durit

Schlauch

Flexible

11  6114015M91

1 Hose

Durit

Schlauch

Flexible

12

T105122

1

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

13

835013M91

1

Connector

Raccord

Schraubanschluss

Conexión, Conj.

14

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15  -

1 Union

Raccord

Verschraubung

Racor

16  6114028M91

1 Hose

Durit

Schlauch

Flexible

17  6112919M91

1 Tube

Tube

Rohr

Tubo

18  6112961M91

1 Hose

Durit

Schlauch

Flexible

19  T118383

1 Hose

Durit

Schlauch

Flexible

20  6114167M91

1 Tube

Tube

Rohr

Tubo

21  6114168M91

1 Tube

Tube

Rohr

Tubo

22  6112942M91

1 Tube

Tube

Rohr

Tubo

23  T118377

1 Hose

Durit

Schlauch

Flexible

24  T118384

1 Hose

Durit

Schlauch

Flexible

25  6114015M91

1 Hose

Durit

Schlauch

Flexible

26  6114016M91

1 Hose

Durit

Schlauch

Flexible

27  6114165M91

1 Tube

Tube

Rohr

Tubo

28  6114164M91

1 Tube

Tube

Rohr

Tubo

29  6112943M91

1 Tube

Tube

Rohr

Tubo

30

339011X1

2

Bolt

Boulon

Schraubbolzen

Perno

31

6114551M1

2

Clamp Plate

Plaque

Platte

Plato

32  T105084

4 Clamp

Collier

Halteschelle

Abrazadera

33

339010X1

2

Bolt

Boulon

Schraubbolzen

Perno

34  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

35  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

- with Hose Burst - MP 7in1 Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  6114163M1

2 Sleeve

Manchon

Hülse

Mancha

37  6112947M91

1 Tube

Tube

Rohr

Tubo

- with Hose Burst - MP 7in1 Bucket - Lift Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T105121

2

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

2

339337X1

4

Bolt

Boulon

Schraubbolzen

Perno

3  390972X1

4 Washer

Rondelle

Scheibe

Arandela

4

6114175M1

2

Clamp Plate

Plaque

Platte

Plato

5

6114174M1

4

Clamp Housing

Collier

Halteschelle

Abrazadera

6  T119409

1 Hose

Durit

Schlauch

Flexible

7  6112696M91

1 Tube

Tube

Rohr

Tubo

8  T118385

1 Hose

Durit

Schlauch

Flexible

9  6114166M91

1 Tube

Tube

Rohr

Tubo

10

339011X1

2

Bolt

Boulon

Schraubbolzen

Perno

11

6114551M1

2

Clamp Plate

Plaque

Platte

Plato

12  T105084

4 Clamp

Collier

Halteschelle

Abrazadera

13

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

14

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15  -

1 Union

Raccord

Verschraubung

Racor

- without Hose Burst - without MP 7in1 Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6112946M91

1 Tube

Tube

Rohr

Tubo

2  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

3  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

4  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

5

339761X1

2

Bolt

Boulon

Schraubbolzen

Perno

6  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

7  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

8  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

9

339010X1

2

Bolt

Boulon

Schraubbolzen

Perno

10  6114016M91

1 Hose

Durit

Schlauch

Flexible

11  6114015M91

1 Hose

Durit

Schlauch

Flexible

12

T105122

1

Hydraulic Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

13

835013M91

1

Connector

Raccord

Schraubanschluss

Conexión, Conj.

14

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15  -

1 Union

Raccord

Verschraubung

Racor

16  6114028M91

1 Hose

Durit

Schlauch

Flexible

17  835007M91

1 Elbow

Coude

Kniestück

Codo

18

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

19  -

1 Elbow

Coude

Kniestück

Codo

20  6114027M91

1 Hose

Durit

Schlauch

Flexible

21  356579X1

1 Cap

Capuchon

Wetterkappe

Sombrerete

22  6112919M91

1 Tube

Tube

Rohr

Tubo

23

339123X1

1

Bolt

Boulon

Schraubbolzen

Perno

24

339374X1

1

Washer

Rondelle Frein

Federring

Arandela De Freno

25  394367X1

1 Nut

Ecrou

Mutter

Tuerca

26  6112961M91

1 Hose

Durit

Schlauch

Flexible

27  T118383

1 Hose

Durit

Schlauch

Flexible

28  6114167M91

1 Tube

Tube

Rohr

Tubo

29  6114168M91

1 Tube

Tube

Rohr

Tubo

30  6112942M91

1 Tube

Tube

Rohr

Tubo

31  T118377

1 Hose

Durit

Schlauch

Flexible

32  T118384

1 Hose

Durit

Schlauch

Flexible

33  6114015M91

1 Hose

Durit

Schlauch

Flexible

34  6114016M91

1 Hose

Durit

Schlauch

Flexible

35  6114165M91

1 Tube

Tube

Rohr

Tubo

- without Hose Burst - without MP 7in1 Bucket - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  6114164M91

1 Tube

Tube

Rohr

Tubo

37  6112943M91

1 Tube

Tube

Rohr

Tubo

38

339011X1

2

Bolt

Boulon

Schraubbolzen

Perno

39

6114551M1

2

Clamp Plate

Plaque

Platte

Plato

40  T105084

4 Clamp

Collier

Halteschelle

Abrazadera

41

339010X1

2

Bolt

Boulon

Schraubbolzen

Perno

42  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

43  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

44  6114163M1

2 Sleeve

Manchon

Hülse

Mancha

45  6112947M91

1 Tube

Tube

Rohr

Tubo

46  356447X1

2 Plug

Bouchon

VerschlStopfen

Tapón
