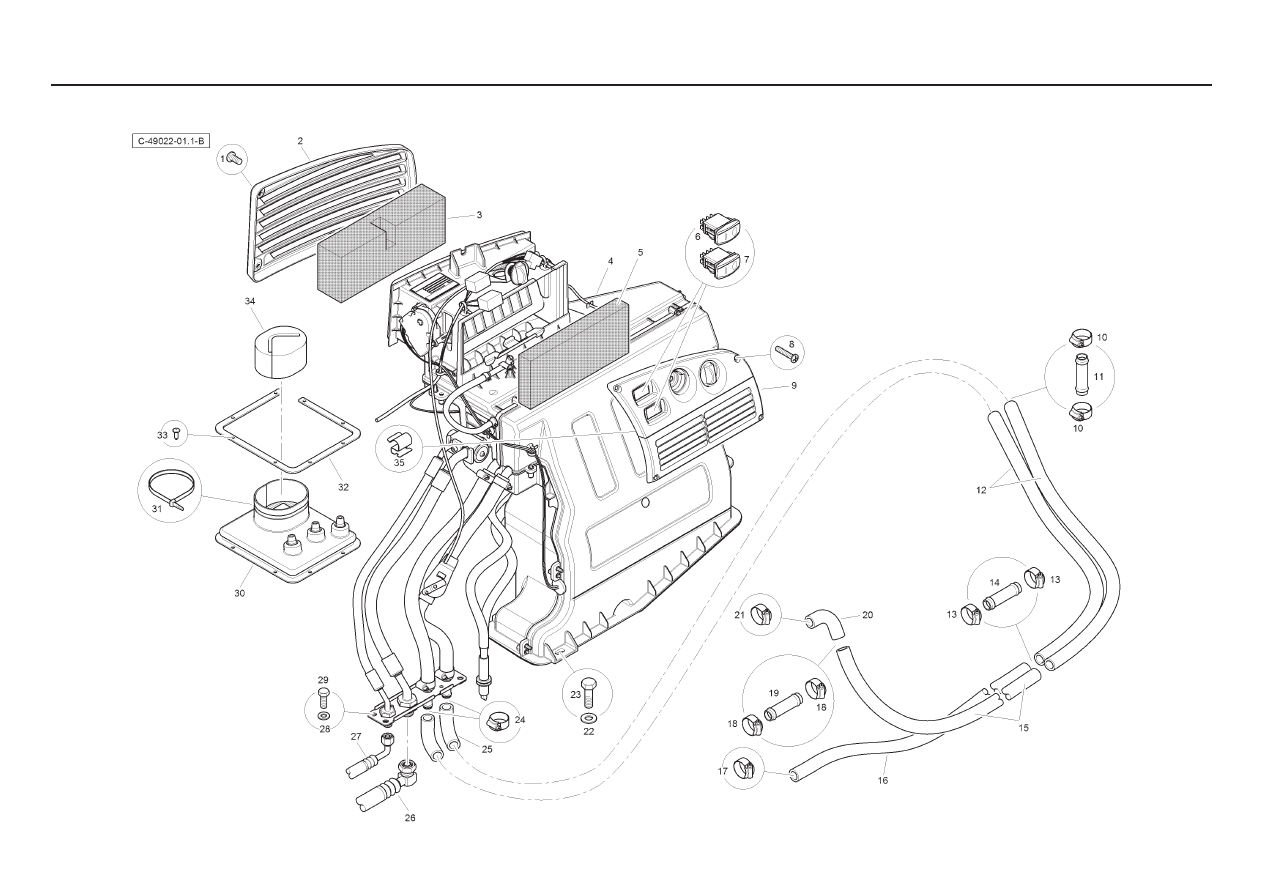

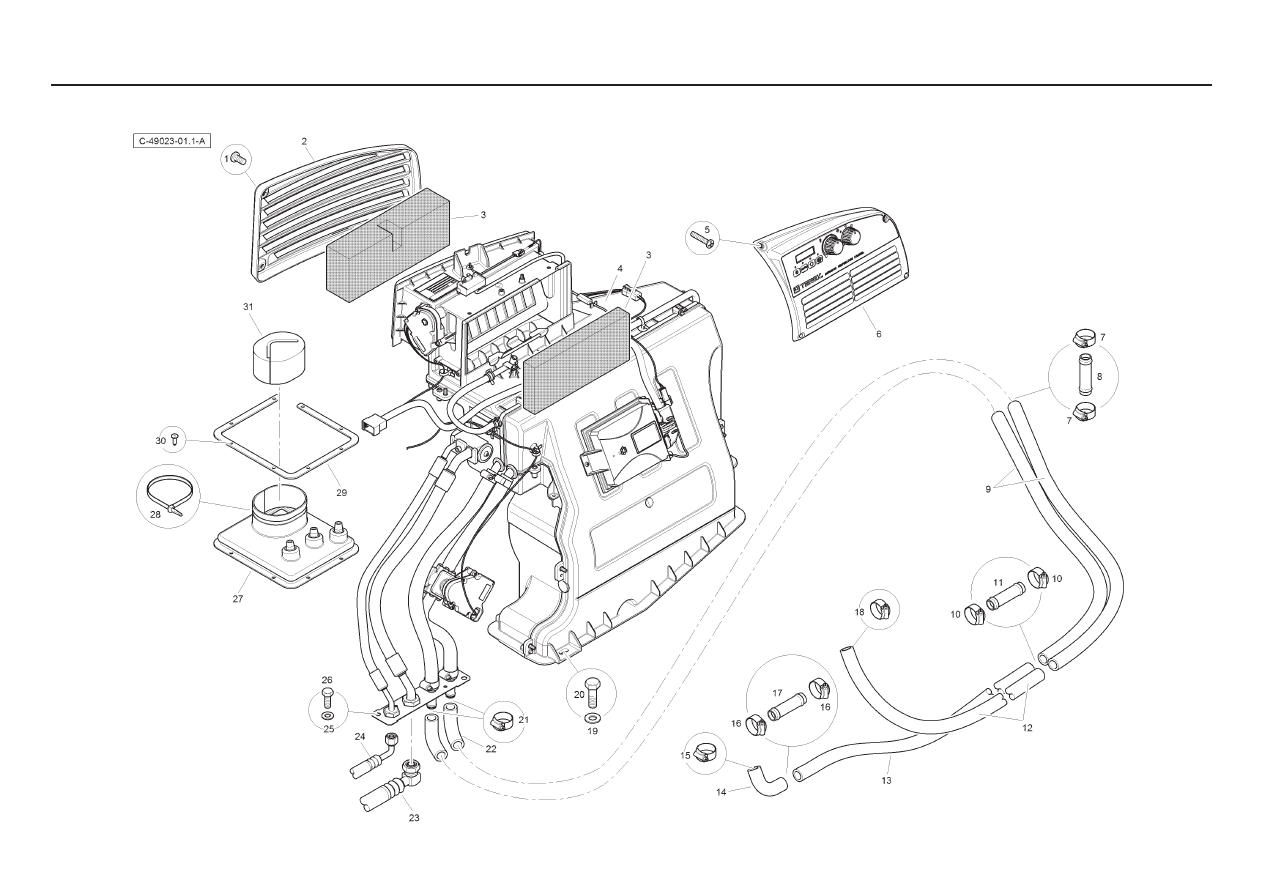

Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 29

- Cab - with Air Con

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3007920X1

3 Screw

Vis

Schraube

Tornillo

2

T100360

1

Filter Cover

Couvercle

Deckel

Cubierta

3

6196254M1

1

Filter Element

Elément Filtre

Filterelement

Elemento Filtro

4

T123573

1

Heater Assembly

Chauffage

Heizung

Calentador

5

6196255M1

1

Filter Element

Elément Filtre

Filterelement

Elemento Filtro

6  T104409

1 Switch

Interrupteur

Schalter

Interruptor

7  T104408

1 Switch

Interrupteur

Schalter

Interruptor

8  392415X1

4 Screw

Vis

Schraube

Tornillo

9

T103996

1

Control Panel Assembly

Panneau de Cde

Bedienkonsole

Panel de Mando

10

3517410M1

4

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

11  3521772M1

2 Connector

Connecteur

Steckverbindung

Conector

12

T102307

2

Heater Hose

Durit

Schlauch

Flexible

13

3517410M1

4

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

14  3521772M1

2 Connector

Connecteur

Steckverbindung

Conector

15

T102308

1

Heater Hose

Durit

Schlauch

Flexible

16

T102308

1

Heater Hose

Durit

Schlauch

Flexible

17

3517410M1

1

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

18

3517410M1

2

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

19  3521772M1

1 Connector

Connecteur

Steckverbindung

Conector

20

6107361M1

1

Elbow

Coude En Caoutchouc

Gummikruemmer

Codo

21

3517410M1

1

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

22  390972X1

3 Washer

Rondelle

Scheibe

Arandela

23  339761X1

3 Bolt

Boulon

Schraubbolzen

Perno

24

3517410M1

2

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

25

6107361M1

2

Elbow

Coude En Caoutchouc

Gummikruemmer

Codo

26  T122119

1 Hose

Durit

Schlauch

Flexible

27  T102304

1 Hose

Durit

Schlauch

Flexible

28  390971X1

4 Washer

Rondelle

Scheibe

Arandela

29  339560X1

4 Bolt

Boulon

Schraubbolzen

Perno

30

T113297

1

Loader Lever Seal

Joint Étanchéité

Dichtring

Retén

31

1862425M1

1

Cable Tie

Attache Câble

Kabelbinder

Enlace De Cable

32

T113299

1

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

33  3521303M3

8 Fastner

Agrafe

Halteklammer

Enganche

34

T113298

1

Support Seal

Joint Étanchéité

Dichtring

Retén

35  T120310

3 Clip

Circlip

Schelle

Clip

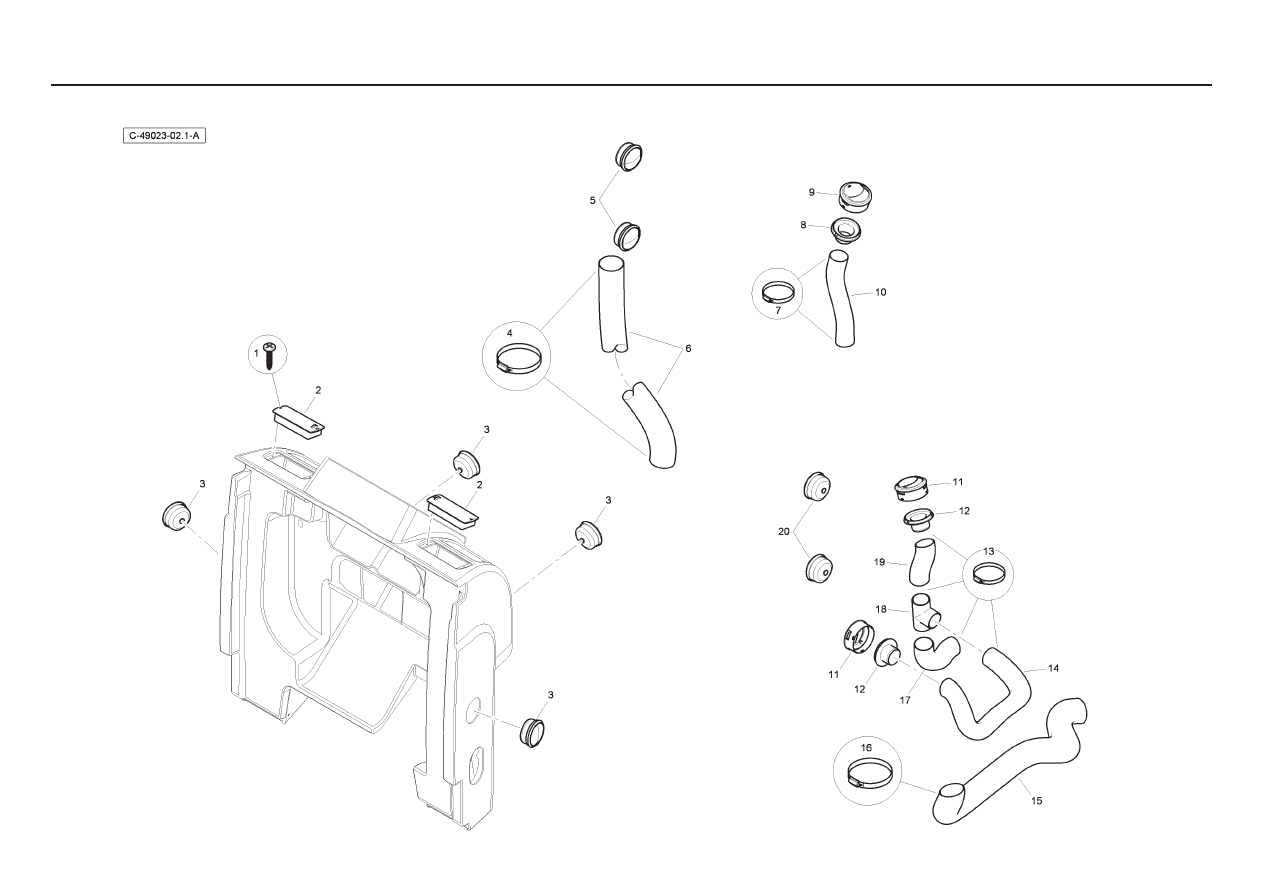

- Cab - with Air Con - Air Ducts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6110889M1

4 Screw

Vis

Schraube

Tornillo

2

T100151

2

Air Vent

Event

Ventilation

Toma de Aire

3

T100134

4

Air Vent

Event

Ventilation

Toma de Aire

4

338618X1

2

Hose Clip

Circlip

Schelle

Clip

5

T100134

2

Air Vent

Event

Ventilation

Toma de Aire

6

T100361

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

7

338616X1

2

Hose Clip

Circlip

Schelle

Clip

8

T100451

1

Air Vent Junction

Jonction

VerbindgStück

Empalme

9

T117567

1

Air Vent

Event

Ventilation

Toma de Aire

10

T100450

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

11

T117567

2

Air Vent

Event

Ventilation

Toma de Aire

12

T100451

2

Air Vent Junction

Jonction

VerbindgStück

Empalme

13

338616X1

6

Hose Clip

Circlip

Schelle

Clip

14

T100433

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

15

T100149

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

16

338618X1

2

Hose Clip

Circlip

Schelle

Clip

17

T100431

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

18

T100152

1

T Joint

Té

T Stück

Pieza en T

19

T100432

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

20

T100134

2

Air Vent

Event

Ventilation

Toma de Aire

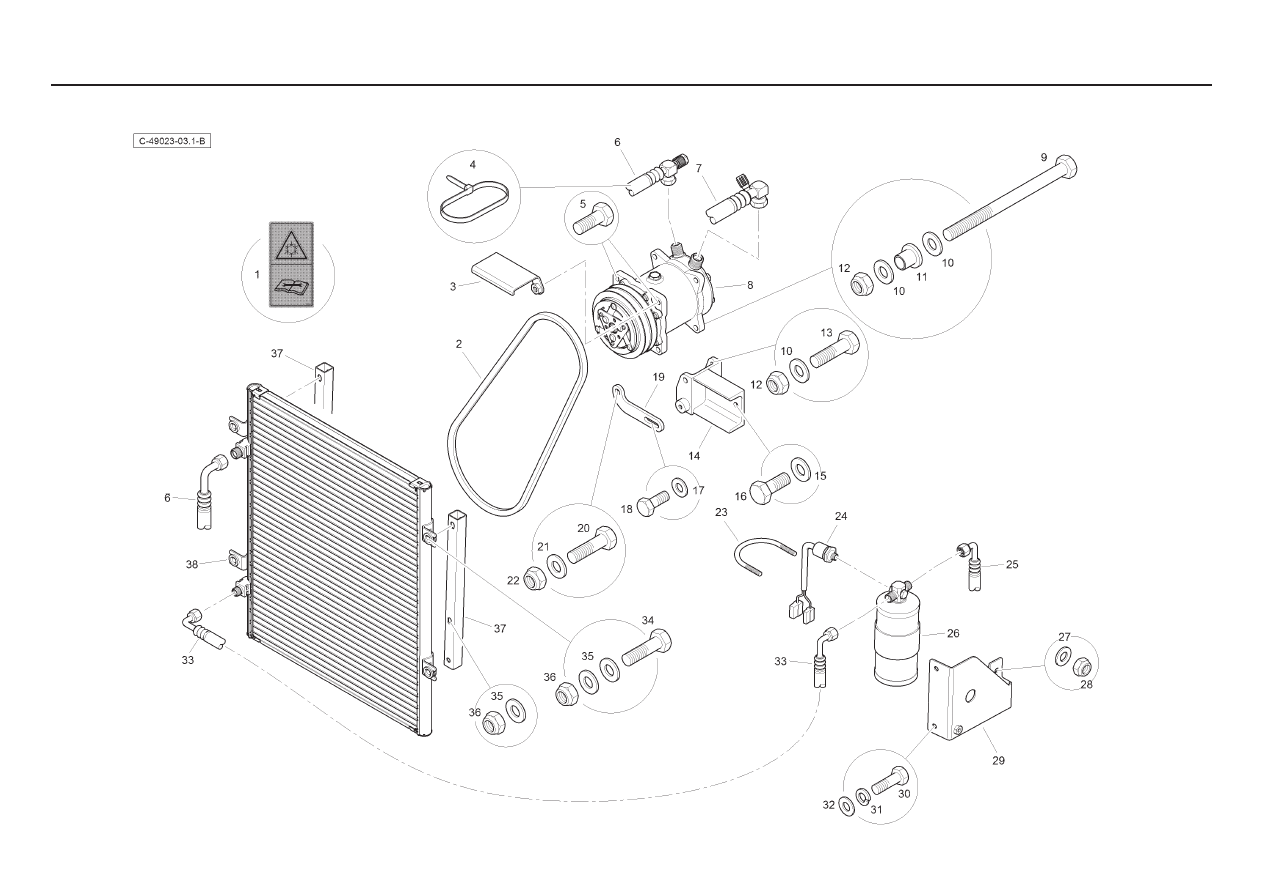

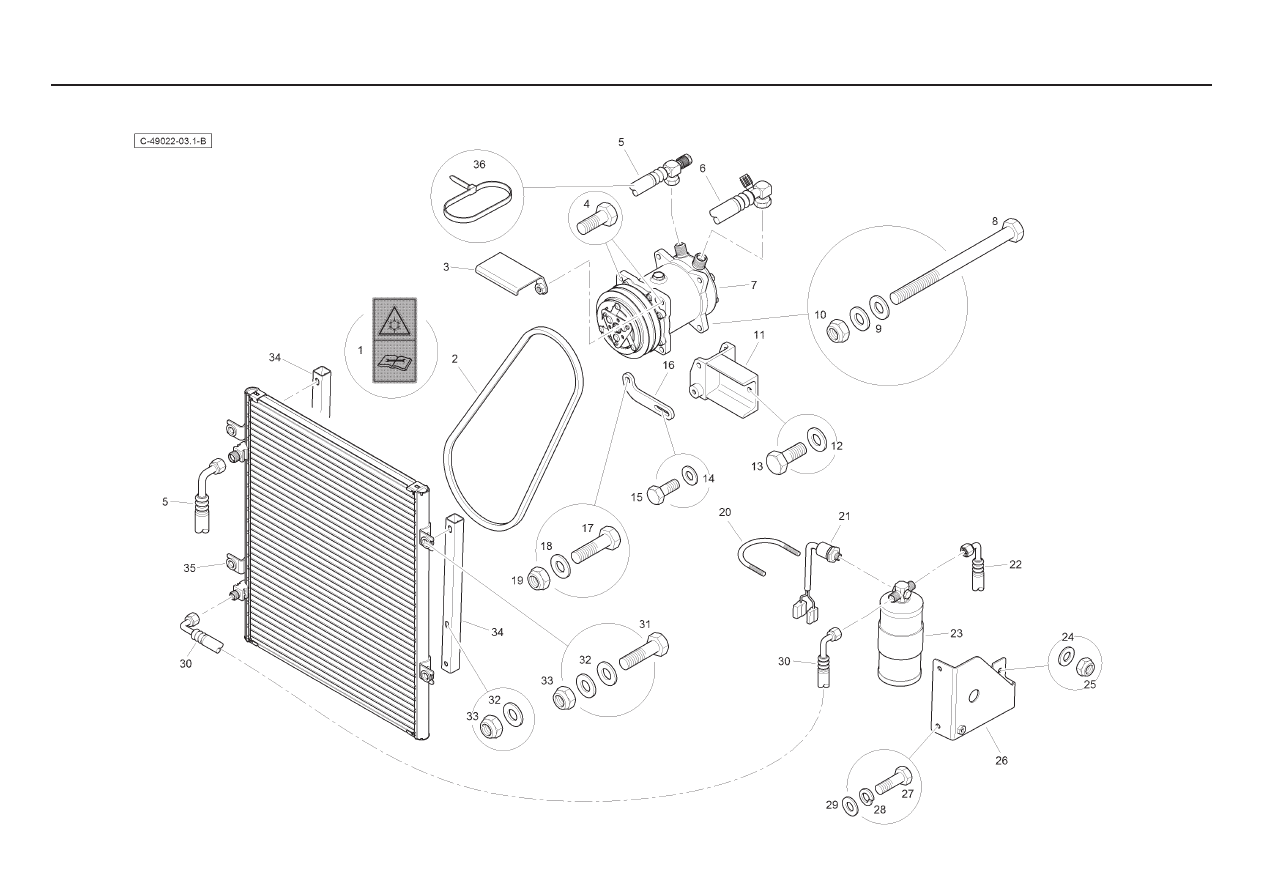

- Cab - with Air Con - Compressor

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T114904

3 Decal

Décalcomanie

Aufkleber

Calcomanía

2

T125765

1

V-belt

Courroie Trapez

Keilriemen

Correa Trapezoidal

3

T124301

1

Bracket

Ensemble Support

Halter Kpl

Cjt. Soporte

4  3009492X1

2 Bolt

Boulon

Schraubbolzen

Perno

5  T122118

1 Hose

Durit

Schlauch

Flexible

6  T122119

1 Hose

Durit

Schlauch

Flexible

7  T122116

1 Compressor

Compresseur

Kompressor

Compresor

8  1442487X1

1 Bolt

Boulon

Schraubbolzen

Perno

9  385362X1

2 Washer

Rondelle

Scheibe

Arandela

10  6109236M1

1 Nut

Ecrou

Mutter

Tuerca

11

T122117

1

Bracket

Ensemble Support

Halter Kpl

Cjt. Soporte

12  390734X1

2 Washer

Rondelle

Scheibe

Arandela

13  3009492X1

2 Bolt

Boulon

Schraubbolzen

Perno

14  391039X1

1 Washer

Rondelle

Scheibe

Arandela

15  339123X1

1 Bolt

Boulon

Schraubbolzen

Perno

16  T123829

1 Plate

Plaque

Platte

Plato

17  3009494X1

1 Bolt

Boulon

Schraubbolzen

Perno

18  385362X1

1 Washer

Rondelle

Scheibe

Arandela

19  6109236M1

1 Nut

Ecrou

Mutter

Tuerca

20  6111889M1

1 Clamp

Collier

Halteschelle

Abrazadera

21  3517696M91

1 Switch

Interrupteur

Schalter

Interruptor

22  T102304

1 Hose

Durit

Schlauch

Flexible

23

6106706M1

1

Receiver Drier

Recev. Déshydrateur

Flüs.-beh. M. Trockn

Recept. Deshidratado

24  390972X1

2 Washer

Rondelle

Scheibe

Arandela

25  394367X1

2 Nut

Ecrou

Mutter

Tuerca

26

T102284

1

Bracket

Ensemble Support

Halter Kpl

Cjt. Soporte

27  339761X1

2 Bolt

Boulon

Schraubbolzen

Perno

28  339374X1

2 Washer

Rondelle

Scheibe

Arandela

29  390972X1

2 Washer

Rondelle

Scheibe

Arandela

30  T102301

1 Hose

Durit

Schlauch

Flexible

31  339291X1

2 Bolt

Boulon

Schraubbolzen

Perno

32  391039X1

8 Washer

Rondelle

Scheibe

Arandela

33  394367X1

6 Nut

Ecrou

Mutter

Tuerca

34

T104424

2

Bracket

Ensemble Support

Halter Kpl

Cjt. Soporte

35  T123039

1 Condenser

Condenseur

Verdichter

Condensador

36

724497M1

1

Tie

Attache

KupplStange

Barra de enlace

- Cab - Climate Control

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3007920X1

3 Screw

Vis

Schraube

Tornillo

2

T100360

1

Filter Cover

Couvercle

Deckel

Cubierta

3

6196254M1

1

Filter Element

Elément Filtre

Filterelement

Elemento Filtro

4

T106666

1

Heater Assembly

Chauffage

Heizung

Calentador

5

6196255M1

1

Filter Element

Elément Filtre

Filterelement

Elemento Filtro

6  392415X1

4 Screw

Vis

Schraube

Tornillo

7

T117196

1

Control Panel Assembly

Panneau de Cde

Bedienkonsole

Panel de Mando

8

3517410M1

4

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

9  3521772M1

2 Connector

Connecteur

Steckverbindung

Conector

10

T102307

2

Heater Hose

Durit

Schlauch

Flexible

11

3517410M1

4

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

12  3521772M1

2 Connector

Connecteur

Steckverbindung

Conector

13

T102308

1

Heater Hose

Durit

Schlauch

Flexible

14

T102308

1

Heater Hose

Durit

Schlauch

Flexible

15

3517410M1

1

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

16

3517410M1

2

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

17  3521772M1

1 Connector

Connecteur

Steckverbindung

Conector

18

6107361M1

1

Elbow

Coude En Caoutchouc

Gummikruemmer

Codo

19

3517410M1

1

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

20  390972X1

3 Washer

Rondelle

Scheibe

Arandela

21  339761X1

3 Bolt

Boulon

Schraubbolzen

Perno

22

3517410M1

2

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

23

6107361M1

2

Elbow

Coude En Caoutchouc

Gummikruemmer

Codo

24

T122119

1

Air Con Hose

Durit

Schlauch

Flexible

25

T102304

1

Air Con Hose

Durit

Schlauch

Flexible

26  390971X1

4 Washer

Rondelle

Scheibe

Arandela

27  339560X1

4 Bolt

Boulon

Schraubbolzen

Perno

28

T113297

1

Loader Lever Seal

Joint Étanchéité

Dichtring

Retén

29

1862425M1

1

Cable Tie

Attache Câble

Kabelbinder

Enlace De Cable

30

T113299

1

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

31  3521303M3

8 Fastner

Agrafe

Halteklammer

Enganche

32

T113298

1

Support Seal

Joint Étanchéité

Dichtring

Retén

- Cab - Climate Control - Air Ducts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6110889M1

4 Screw

Vis

Schraube

Tornillo

2

T100151

2

Air Vent

Event

Ventilation

Toma de Aire

3

T100134

4

Air Vent

Event

Ventilation

Toma de Aire

4

338618X1

2

Hose Clip

Circlip

Schelle

Clip

5

T100134

2

Air Vent

Event

Ventilation

Toma de Aire

6

T100361

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

7

338616X1

2

Hose Clip

Circlip

Schelle

Clip

8

T100451

1

Air Vent Junction

Jonction

VerbindgStück

Empalme

9

T117567

1

Air Vent

Event

Ventilation

Toma de Aire

10

T100450

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

11

T117567

2

Air Vent

Event

Ventilation

Toma de Aire

12

T100451

2

Air Vent Junction

Jonction

VerbindgStück

Empalme

13

338616X1

6

Hose Clip

Circlip

Schelle

Clip

14

T100433

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

15

T100149

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

16

338618X1

2

Hose Clip

Circlip

Schelle

Clip

17

T100431

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

18

T100152

1

T Joint

Té

T Stück

Pieza en T

19

T100432

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

20

T100134

2

Air Vent

Event

Ventilation

Toma de Aire

- Cab - Climate Control - Compressor

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T114904

3 Decal

Décalcomanie

Aufkleber

Calcomanía

2

T125765

1

V-belt

Courroie Trapez

Keilriemen

Correa Trapezoidal

3

T124301

1

Bracket

Ensemble Support

Halter Kpl

Cjt. Soporte

4

724497M1

1

Tie

Attache

KupplStange

Barra de enlace

5  3009492X1

2 Bolt

Boulon

Schraubbolzen

Perno

6  T122118

1 Hose

Durit

Schlauch

Flexible

7  T122119

1 Hose

Durit

Schlauch

Flexible

8  T122116

1 Compressor

Compresseur

Kompressor

Compresor

9  1442487X1

1 Bolt

Boulon

Schraubbolzen

Perno

10  385362X1

2 Washer

Rondelle

Scheibe

Arandela

11  6110144M1

1 Sleeve

Manchon

Hulse

Camisa

12  6109236M1

3 Nut

Ecrou

Mutter

Tuerca

13  3009496X1

1 Bolt

Boulon

Schraubbolzen

Perno

14

T122117

1

Bracket

Ensemble Support

Halter Kpl

Cjt. Soporte

15  390734X1

2 Washer

Rondelle

Scheibe

Arandela

16  3009492X1

2 Bolt

Boulon

Schraubbolzen

Perno

17  391039X1

1 Washer

Rondelle

Scheibe

Arandela

18  339123X1

1 Bolt

Boulon

Schraubbolzen

Perno

19  T123829

1 Plate

Plaque

Platte

Plato

20  3009494X1

2 Bolt

Boulon

Schraubbolzen

Perno

21  385362X1

2 Washer

Rondelle

Scheibe

Arandela

22  6109236M1

1 Nut

Ecrou

Mutter

Tuerca

23  6111889M1

1 Clamp

Collier

Halteschelle

Abrazadera

24  3517696M91

1 Switch

Interrupteur

Schalter

Interruptor

25  T102304

1 Hose

Durit

Schlauch

Flexible

26

6106706M1

1

Receiver Drier

Recev. Déshydrateur

Flüs.-beh. M. Trockn

Recept. Deshidratado

27  390972X1

2 Washer

Rondelle

Scheibe

Arandela

28  394367X1

2 Nut

Ecrou

Mutter

Tuerca

29

T102284

1

Bracket

Ensemble Support

Halter Kpl

Cjt. Soporte

30  339761X1

2 Bolt

Boulon

Schraubbolzen

Perno

31  339374X1

2 Washer

Rondelle

Scheibe

Arandela

32  390972X1

2 Washer

Rondelle

Scheibe

Arandela

33  T102301

1 Hose

Durit

Schlauch

Flexible

34  339291X1

2 Bolt

Boulon

Schraubbolzen

Perno

35  391039X1

8 Washer

Rondelle

Scheibe

Arandela

- Cab - Climate Control - Compressor

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  394367X1

6 Nut

Ecrou

Mutter

Tuerca

37

T104424

2

Bracket

Ensemble Support

Halter Kpl

Cjt. Soporte

38  T123039

1 Condenser

Condenseur

Verdichter

Condensador

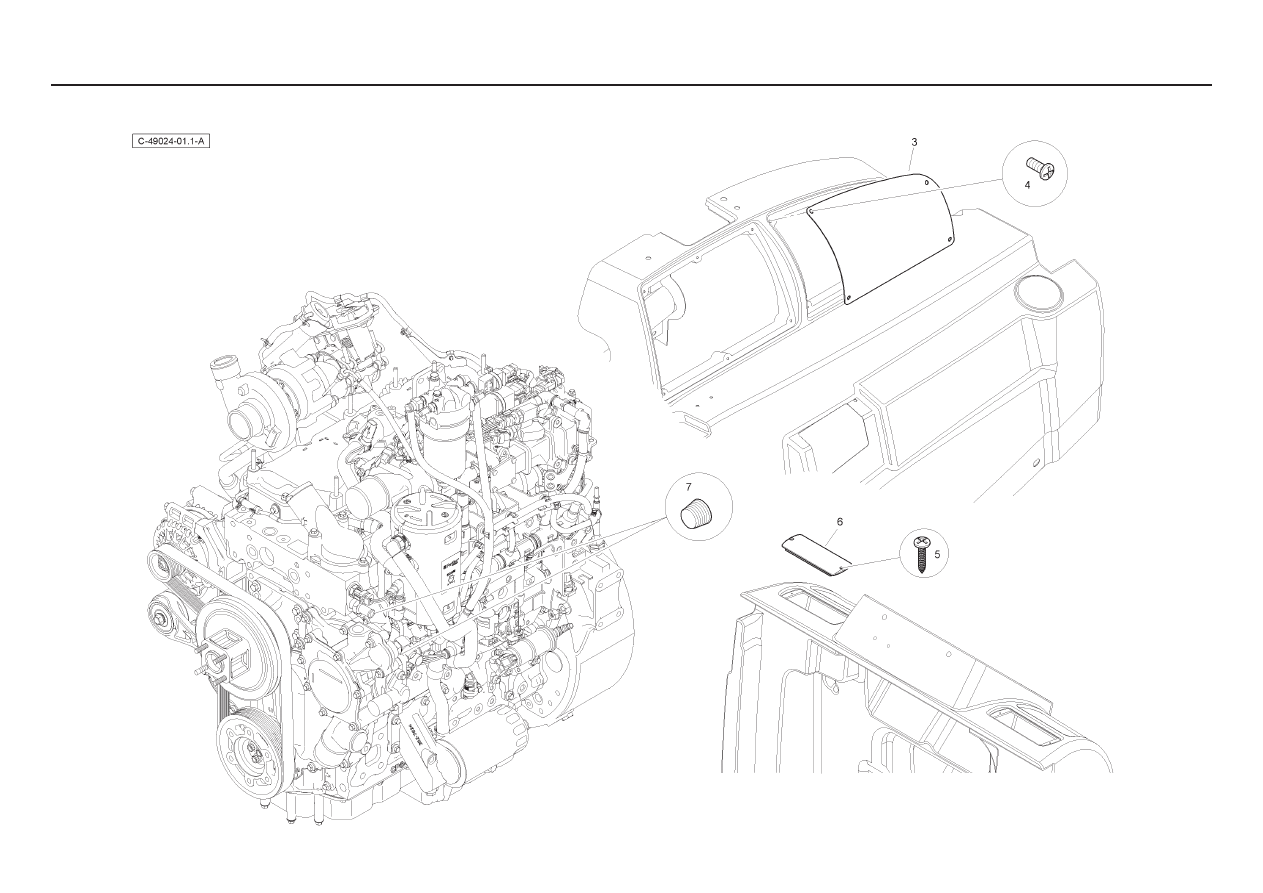

- Canopy - None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T105481

1

Blanking Plate

Plaque Obtura.

VerschlPlatte

Placa Drenaje

2  3007932X1

4 Screw

Vis

Schraube

Tornillo

3  6110889M1

4 Screw

Vis

Schraube

Tornillo

4

T110746

2

Blanking Plate

Plaque Obtura.

VerschlPlatte

Placa Drenaje

5  6110927M1

2 Plug

Bouchon

Verschlstopfen

Tapón

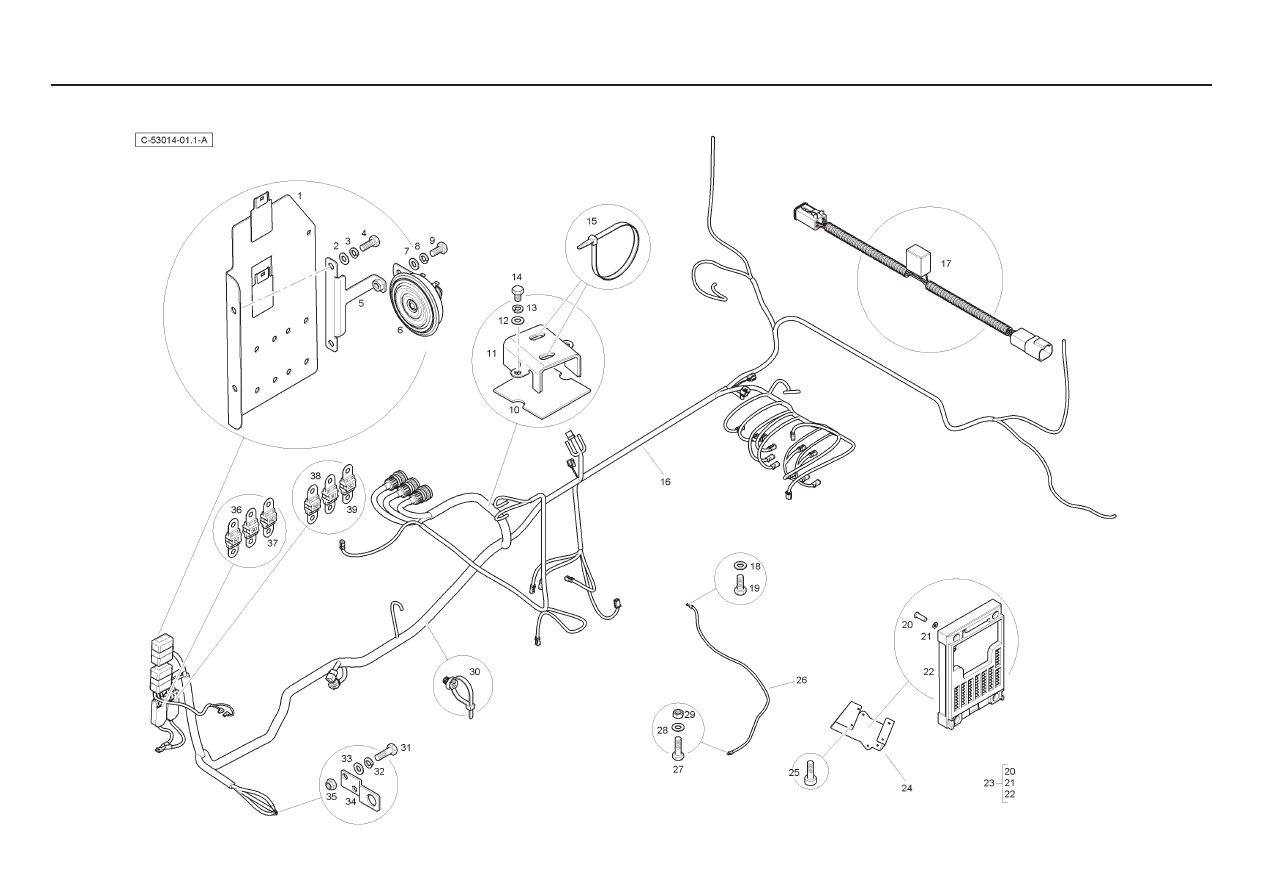

- Cab - Main Harness

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T120918

1

Bracket

Support fixation

Haltearm

Soporte

2  390972X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

3  339374X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

4  339123X1

3 Bolt

Boulon

Schraubbolzen

Perno

5

T120898

1

Bracket

Support Fixation

Haltearm

Soporte

6

6108843M1

1

Horn

Avertisseur

Hupe

Alarma Sonora

7  390972X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

8  339374X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

9  339228X1

1 Bolt

Boulon

Schraubbolzen

Perno

10

T105367

1

Harness Pad

Tampon

Klotz

Almohadilla

11

T110518

1

Harness Guard Bracket

Support Fixation

Haltearm

Soporte

12  390972X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

13  339374X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

14  339228X1

2 Bolt

Boulon

Schraubbolzen

Perno

15

1876229M1

8

Cable Tie

Attache Câble

Kabelbinder

Enlace De Cable

16  T120703

1 Harness

Faisceau

Beschirrung

Arnés

17  T120253

2 Harness

Faisceau

Beschirrung

Arnés

18  390972X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

19  339124X1

1 Bolt

Boulon

Schraubbolzen

Perno

20  T123893

4 Rivet

Rivet

Niete

Remache



21  T123894

4 Washer

Rondelle

Unterlegscheibe

Arandela

22  T123892

1 Controller

Contrôleur

Getriebe

Regulador

23

T123891

2

Controller Assembly

Contrôleur

Getriebe

Regulador

24

T123889

1

Bracket

Support fixation

Haltearm

Soporte

25  T124709

8 Screw

Vis

Schraube

Tornillo

26  T121427

1 Cable

Câble

Kabel

Cable

27  3009493X1

1 Bolt

Boulon

Schraubbolzen

Perno

28  390734X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

29

3019407X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

30

T105365

48

Fir Tree Fixing

Montage

AnschlVerschrbg

Accesorio

31  339761X1

1 Bolt

Boulon

Schraubbolzen

Perno

32  339374X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

33  390972X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

34

T106043

1

Bracket

Support Fixation

Haltearm

Soporte

35

394367X1

1

Nut

Ecrou Blocage

Flachmutter

Tuerca De Retención

- Cab - Main Harness

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36

T119607

2

Fuse

Fusible Sicherung

Fusible 60

AMP

37

T119606

1

Fuse

Fusible Sicherung

Fusible 80

AMP

38

T119605

2

Fuse

Fusible Sicherung

Fusible 30

AMP

39

T119606

1

Fuse

Fusible Sicherung

Fusible 80

AMP

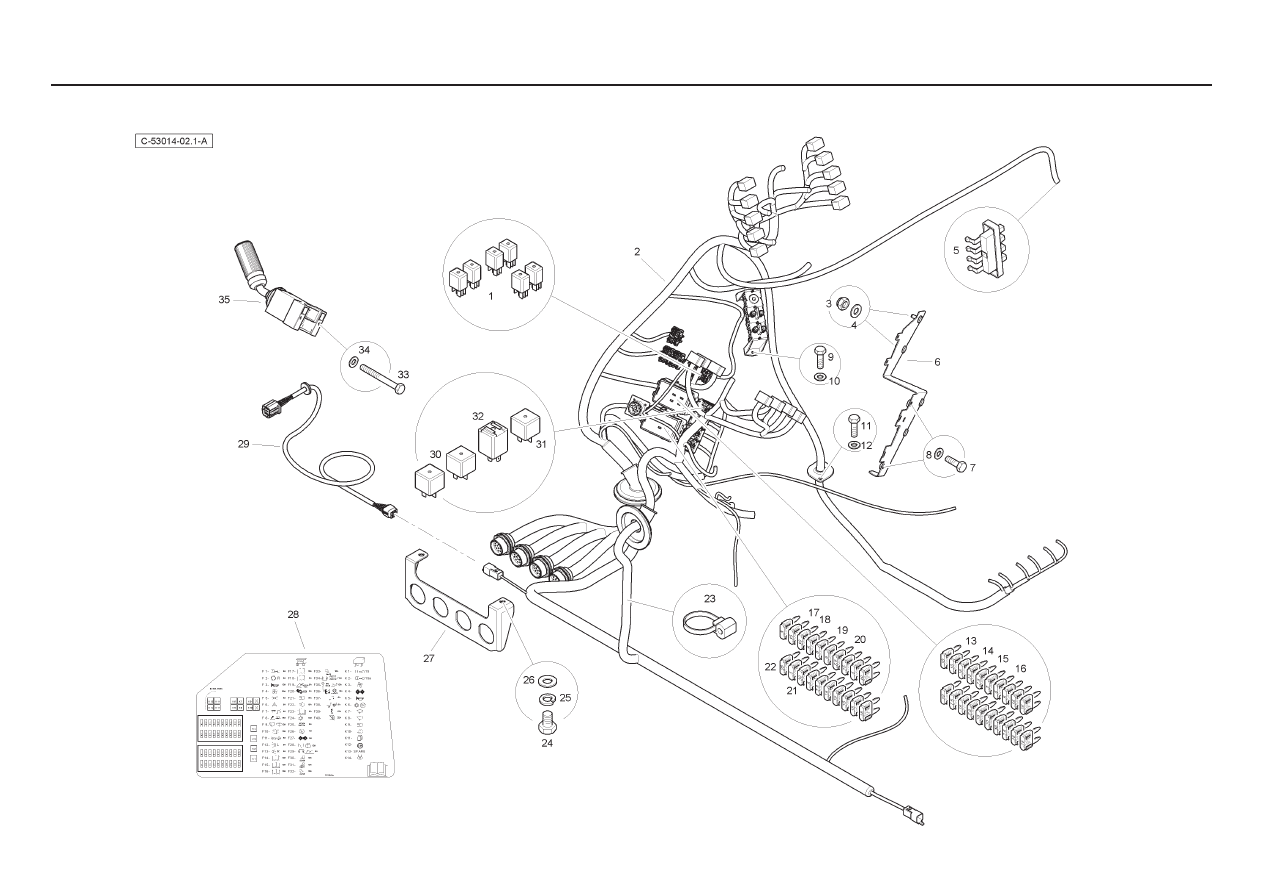

- Cab - Main Harness

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114404M1

6

Relay

Relais Relais Relé

2

T120391

1

Wiring Harness

Faisceau

Kabelstrang

Sistema de cable

3  1441500X1

4 Nut

Ecrou

Mutter

Tuerca

4  390971X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

5

T100116

1

Contactor

Vis Platinée

UnterbrKontakt

Platinos

6

T124704

1

Bracket

Support Fixation

Haltearm

Soporte

7  339721X1

2 Bolt

Boulon

Schraubbolzen

Perno

8

390469X1

2

Washer

Rondelle Frein

Federring

Arandela De Freno

9  339721X1

2 Bolt

Boulon

Schraubbolzen

Perno

10

390469X1

2

Washer

Rondelle Frein

Federring

Arandela De Freno

11  339666X1

2 Bolt

Boulon

Schraubbolzen

Perno

12

390971X1

2

Washer

Rondelle Frein

Federring

Arandela De Freno

13

T107403

7

Fuse

Fusible Sicherung

Fusible 10

AMP

14

T107404

5

Fuse

Fusible Sicherung

Fusible 15

AMP

15

T107401

4

Fuse

Fusible Sicherung

Fusible 7.5

AMP

16

T107400

3

Fuse

Fusible Sicherung

Fusible 5

AMP

17

T107404

7

Fuse

Fusible Sicherung

Fusible 15

AMP

18

T107403

2

Fuse

Fusible Sicherung

Fusible 10

AMP

19

T107400

7

Fuse

Fusible Sicherung

Fusible 5

AMP

20

T107401

2

Fuse

Fusible Sicherung

Fusible 7.5

AMP

21

T117744

1

Fuse

Fusible Sicherung

Fusible 30

AMP

22

T107405

1

Fuse

Fusible Sicherung

Fusible 25

AMP

23

T106314

16

Cable Tie

Attache Câble

Kabelbinder

Enlace De Cable

24  339228X1

2 Bolt

Boulon

Schraubbolzen

Perno

25

339374X1

2

Washer

Rondelle Frein

Federring

Arandela De Freno

26  390972X1

2 Washer

Rondelle

Scheibe

Arandela

27

T104749

1

Bracket

Support Fixation

Haltearm

Soporte

28

T123104

1

Decal - Fuse And Relay

Décalcomanie

Aufkleber

Calcomanía

29

T105633

2

Wire Harness

Faisceau

Kabelstrang

Sistema De Cable

30

T105587

2

Relay

Relais Relais Relé

31

3522665M2

1

Relay

Relais Relais Relé

32

T120748

1

Relay

Relais Relais Relé

33  T117866

2 Bolt

Boulon

Schraubbolzen

Perno

34  390469X1

2 Washer

Rondelle

Scheibe

Arandela

35  6114584M91

1 Lever

Levier

Hebel

Palanca

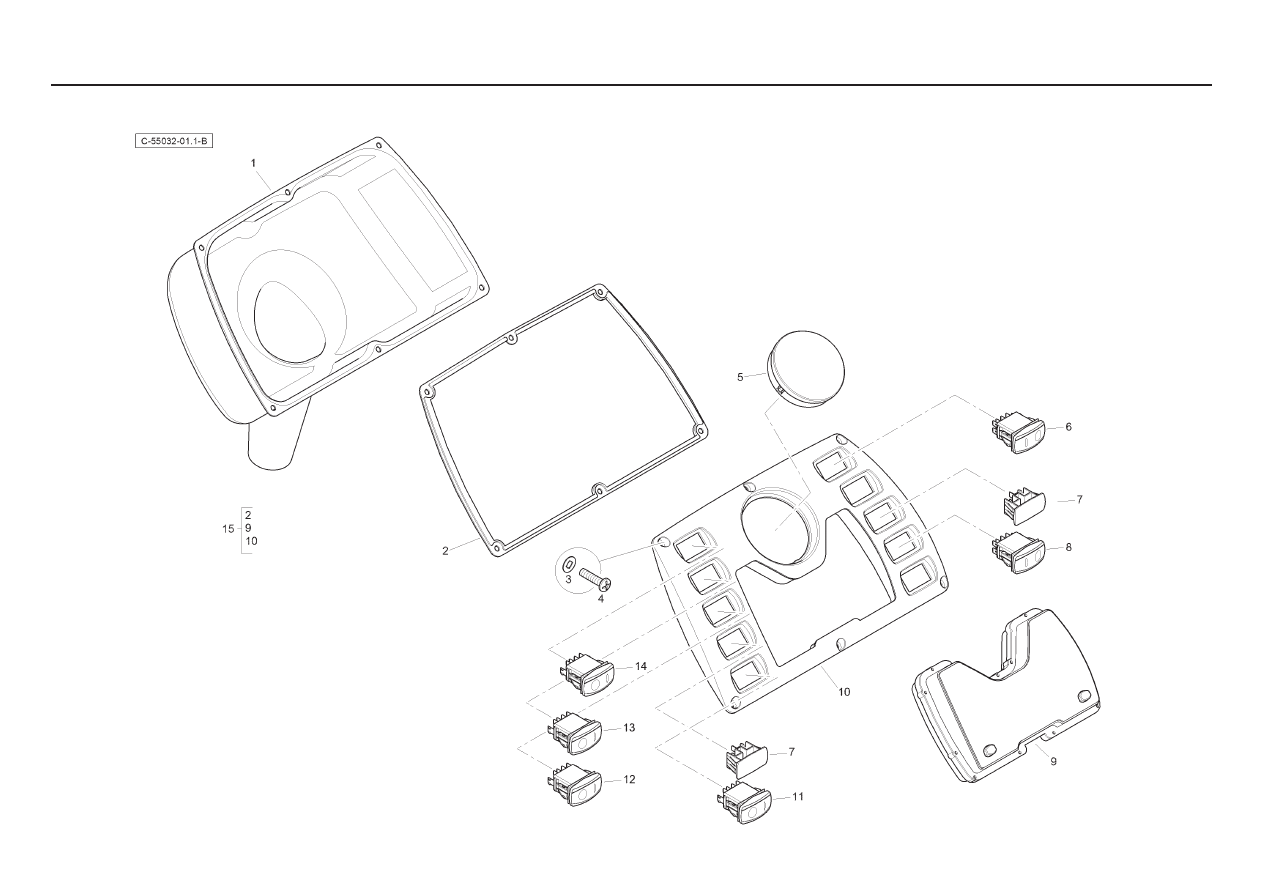

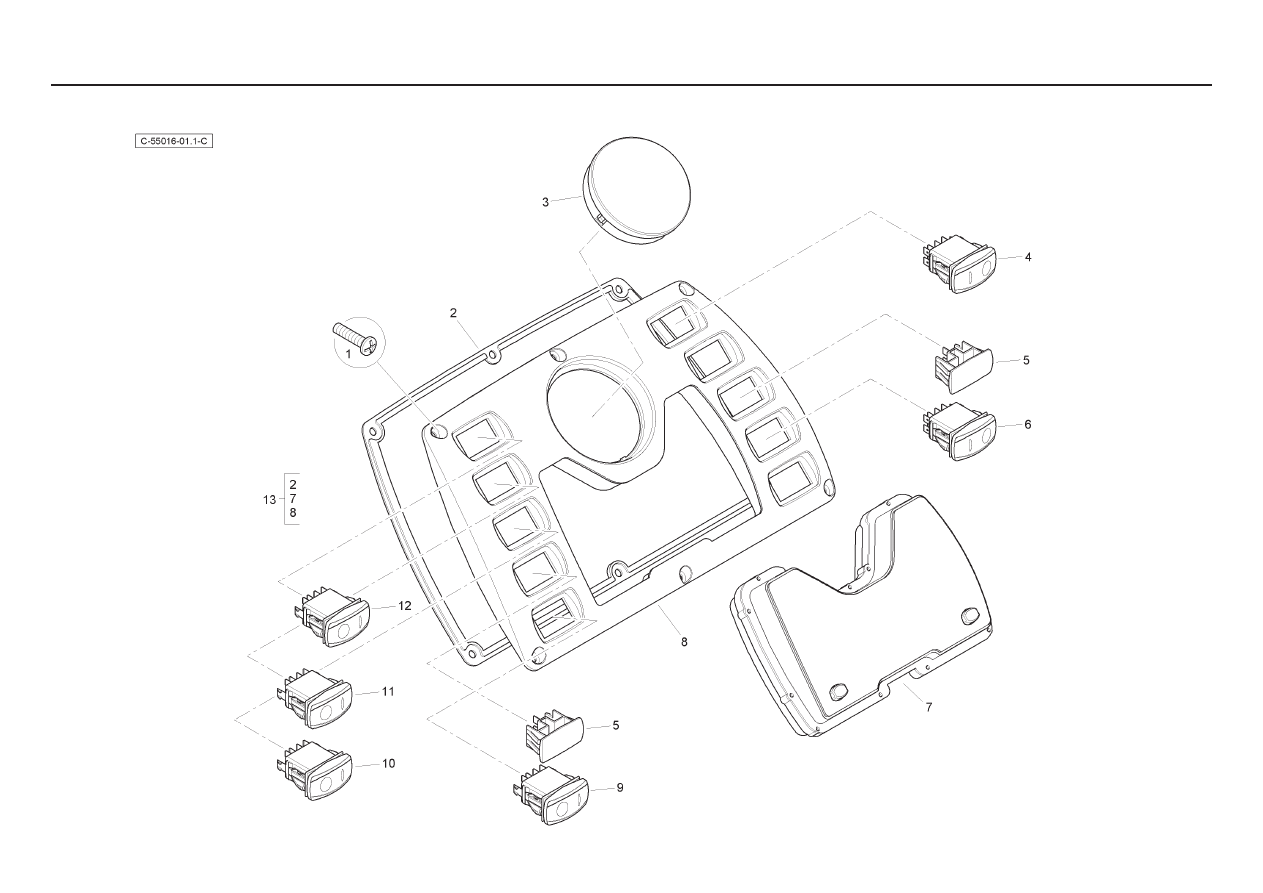

- without Speedometer

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6110701M1

6 Screw

Vis

Schraube

Tornillo

2  T107752

1 Gasket

Joint

Dichtscheibe

Empaquetadura

3

6114306M1

1

Blanking Plug

Bouchon

VerschlStopfen

Tapón

4

6114328M91

1

Switch - 3 Position Brake

Interrupteur

Schalter

Interruptor

5  6114338M1

2 Plug

Bouchon

VerschlStopfen

Tapón

6

6114330M91

1

Switch - Return To Dig

Interrupteur

Schalter

Interruptor

7

6114624M91

1

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

8

6114590M1

1

Dashboard

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

9

6114324M91

1

Switch - Beacon

Interrupteur

Schalter

Interruptor

10

6114322M91

1

Switch - Front Work Lights

Interrupteur

Schalter

Interruptor

11

6114321M91

1

Switch - Side/Head Lights

Interrupteur

Schalter

Interruptor

12

6114320M91

1

Switch - Hazard Warning

Interrupteur

Schalter

Interruptor

13

6114590M91

1

Cluster Assembly

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

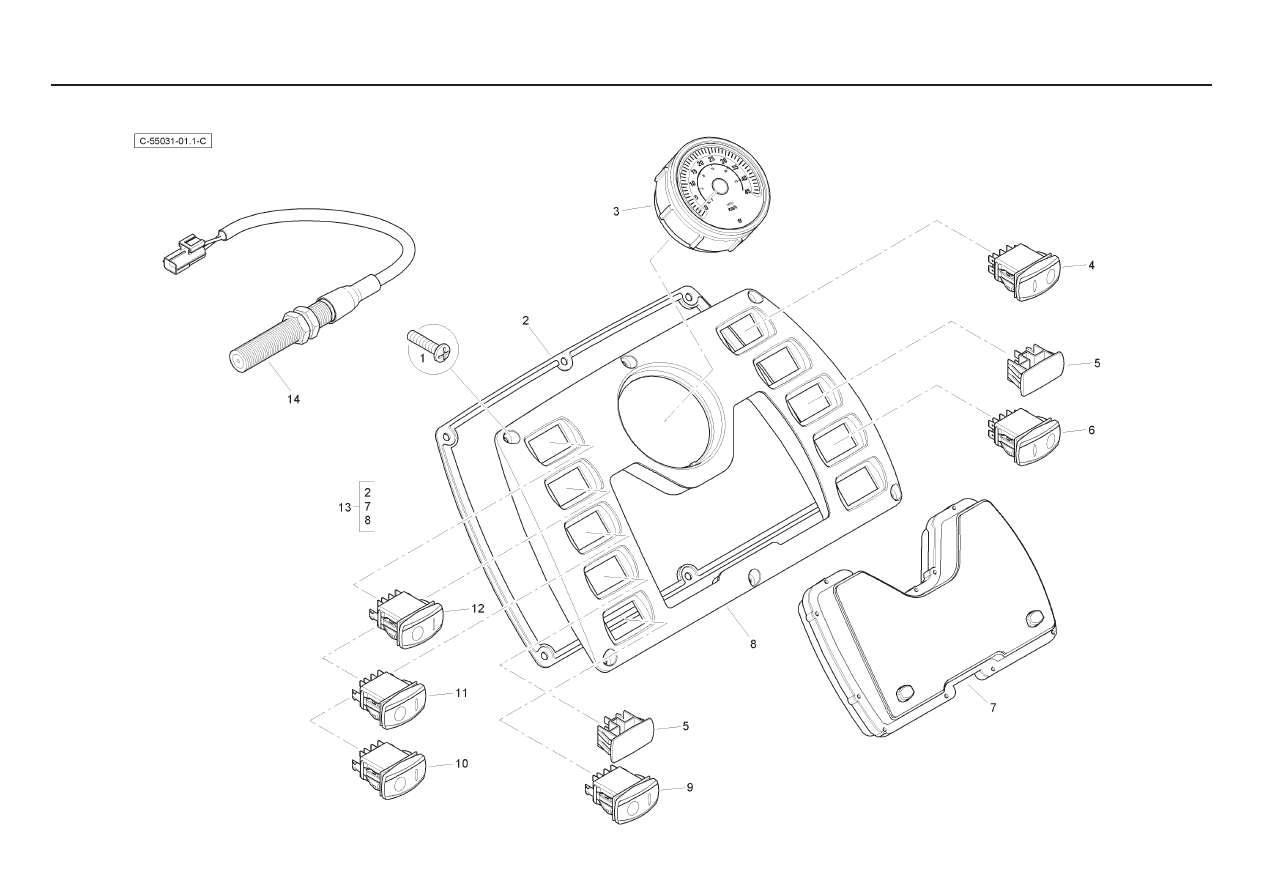

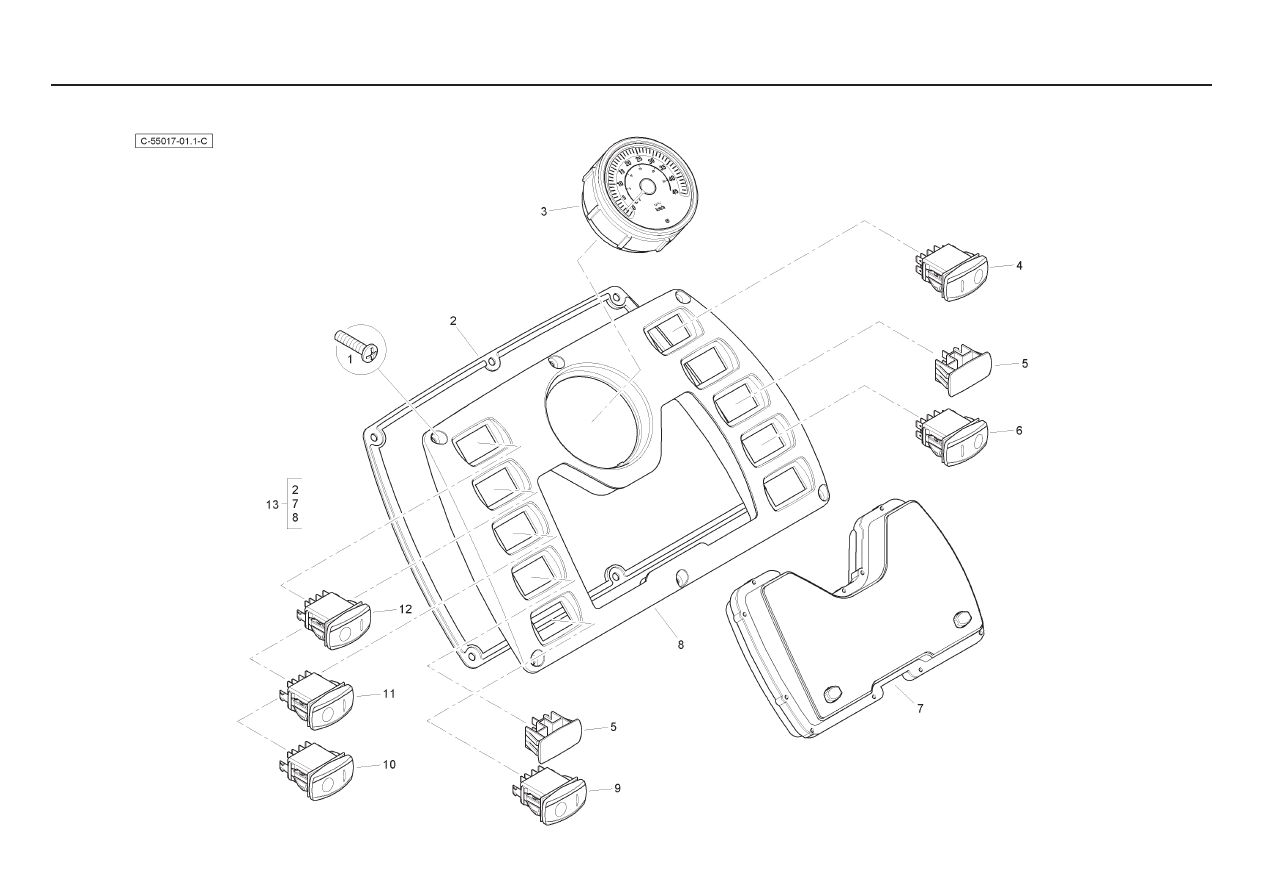

- with Speedometer

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6110701M1

6 Screw

Vis

Schraube

Tornillo

2  T107752

1 Gasket

Joint

Dichtscheibe

Empaquetadura

3

6114620M91

1

Speedometer

Compteur Vitesse

GeschwMesser

Cuenta Kmtros

4

6114328M91

1

Switch - 3 Position Brake

Interrupteur

Schalter

Interruptor

5  6114338M1

2 Plug

Bouchon

VerschlStopfen

Tapón

6

6114330M91

1

Switch - Return To Dig

Interrupteur

Schalter

Interruptor

7

6114624M91

1

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

8

6114590M1

1

Dashboard

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

9

6114324M91

1

Switch - Beacon

Interrupteur

Schalter

Interruptor

10

6114322M91

1

Switch - Front Work Lights

Interrupteur

Schalter

Interruptor

11

6114321M91

1

Switch - Side/Head Lights

Interrupteur

Schalter

Interruptor

12

6114320M91

1

Switch - Hazard Warning

Interrupteur

Schalter

Interruptor

13

6114590M91

1

Cluster Assembly

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

- with Speedometer Synchro

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6110701M1

6 Screw

Vis

Schraube

Tornillo

2  T107752

1 Gasket

Joint

Dichtscheibe

Empaquetadura

3

6114620M91

1

Speedometer

Compteur Vitesse

GeschwMesser

Cuenta Kmtros

4

6114328M91

1

Switch - 3 Position Brake

Interrupteur

Schalter

Interruptor

5  6114338M1

2 Plug

Bouchon

VerschlStopfen

Tapón

6

6114330M91

1

Switch - Return To Dig

Interrupteur

Schalter

Interruptor

7

6114624M91

1

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

8

6114590M1

1

Dashboard

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

9

6114324M91

1

Switch - Beacon

Interrupteur

Schalter

Interruptor

10

6114322M91

1

Switch - Front Work Lights

Interrupteur

Schalter

Interruptor

11

6114321M91

1

Switch - Side/Head Lights

Interrupteur

Schalter

Interruptor

12

6114320M91

1

Switch - Hazard Warning

Interrupteur

Schalter

Interruptor

13

6114590M91

1

Cluster Assembly

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

14

6110926M91

1

Speed Sensor

Capteur Vitesse

GeschwSensor

Ensor Gir.

- without Speedometer - Canopy

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T110957

1 Protector

Protecteur

Schutz

Protector

2  T107752

1 Gasket

Joint

Dichtscheibe

Empaquetadura

3  T119072

6 Washer

Rondelle

Unterlegscheibe

Arandela

4  6110701M1

6 Screw

Vis

Schraube

Tornillo

5

6114306M1

1

Blanking Plug

Bouchon

VerschlStopfen

Tapón

6

6114328M91

1

Switch - 3 Position Brake

Interrupteur

Schalter

Interruptor

7  6114338M1

2 Plug

Bouchon

VerschlStopfen

Tapón

8

6114330M91

1

Switch - Return To Dig

Interrupteur

Schalter

Interruptor

9

6114624M91

1

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

10

6114590M1

1

Dashboard

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

11

6114324M91

1

Switch - Beacon

Interrupteur

Schalter

Interruptor

12

6114322M91

1

Switch - Front Work Lights

Interrupteur

Schalter

Interruptor

13

6114321M91

1

Switch - Side/Head Lights

Interrupteur

Schalter

Interruptor

14

6114320M91

1

Switch - Hazard Warning

Interrupteur

Schalter

Interruptor

15

6114590M92

1

Cluster Assembly

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

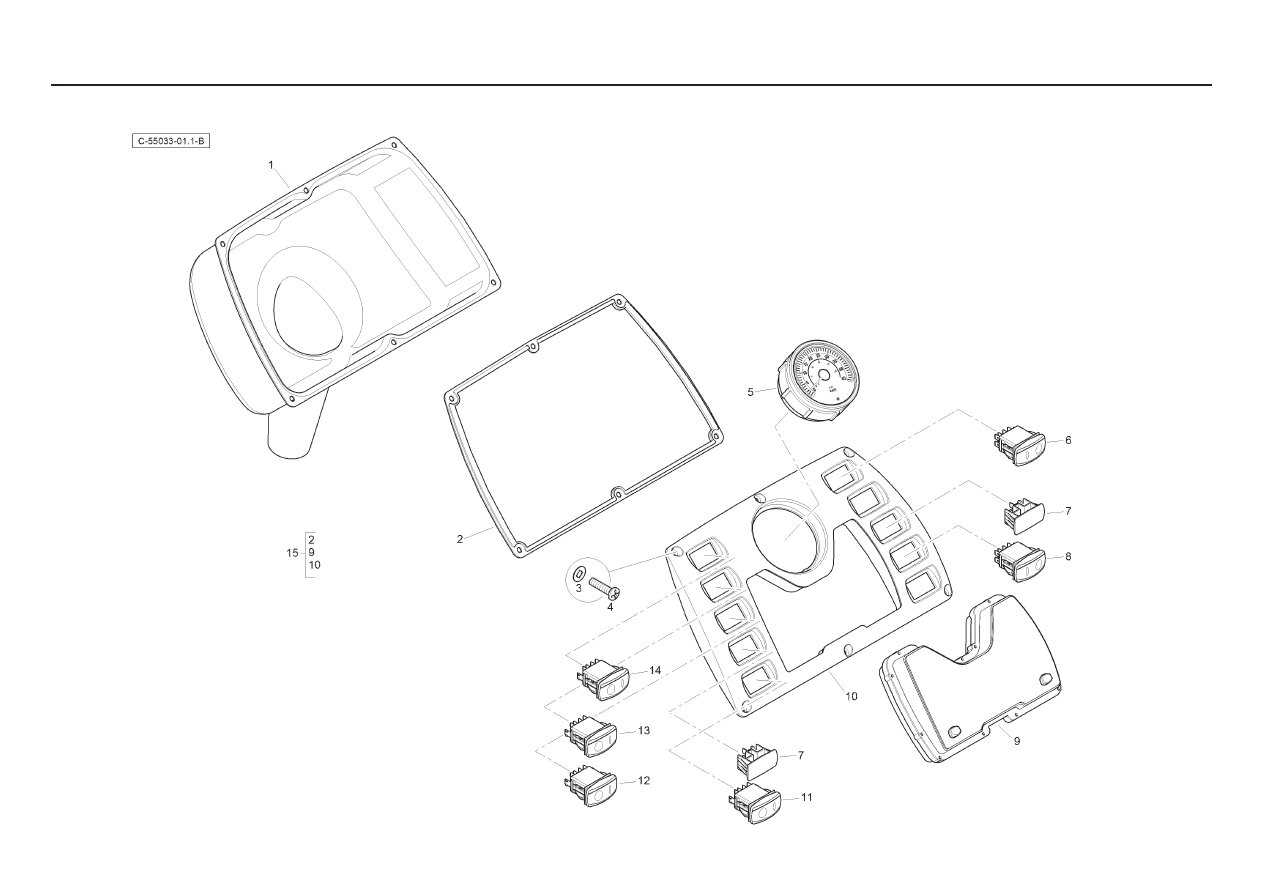

- with Speedometer Servo Power Shuttle - Canopy

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T110957

1 Protector

Protecteur

Schutz

Protector

2  T107752

1 Gasket

Joint

Dichtscheibe

Empaquetadura

3  T119072

6 Washer

Rondelle

Unterlegscheibe

Arandela

4  6110701M1

6 Screw

Vis

Schraube

Tornillo

5

6114620M91

1

Speedometer

Compteur Vitesse

GeschwMesser

Cuenta Kmtros

6

6114328M91

1

Switch - 3 Position Brake

Interrupteur

Schalter

Interruptor

7  6114338M1

2 Plug

Bouchon

VerschlStopfen

Tapón

8

6114330M91

1

Switch - Return To Dig

Interrupteur

Schalter

Interruptor

9

6114624M91

1

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

Warning Lamp Module

10

6114590M1

1

Dashboard

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos

11

6114324M91

1

Switch - Beacon

Interrupteur

Schalter

Interruptor

12

6114322M91

1

Switch - Front Work Lights

Interrupteur

Schalter

Interruptor

13

6114321M91

1

Switch - Side/Head Lights

Interrupteur

Schalter

Interruptor

14

6114320M91

1

Switch - Hazard Warning

Interrupteur

Schalter

Interruptor

15

6114590M92

1

Cluster Assembly

Tableau De Dord

Armaturenbrett

Tablero De Instrumentos
