Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 28

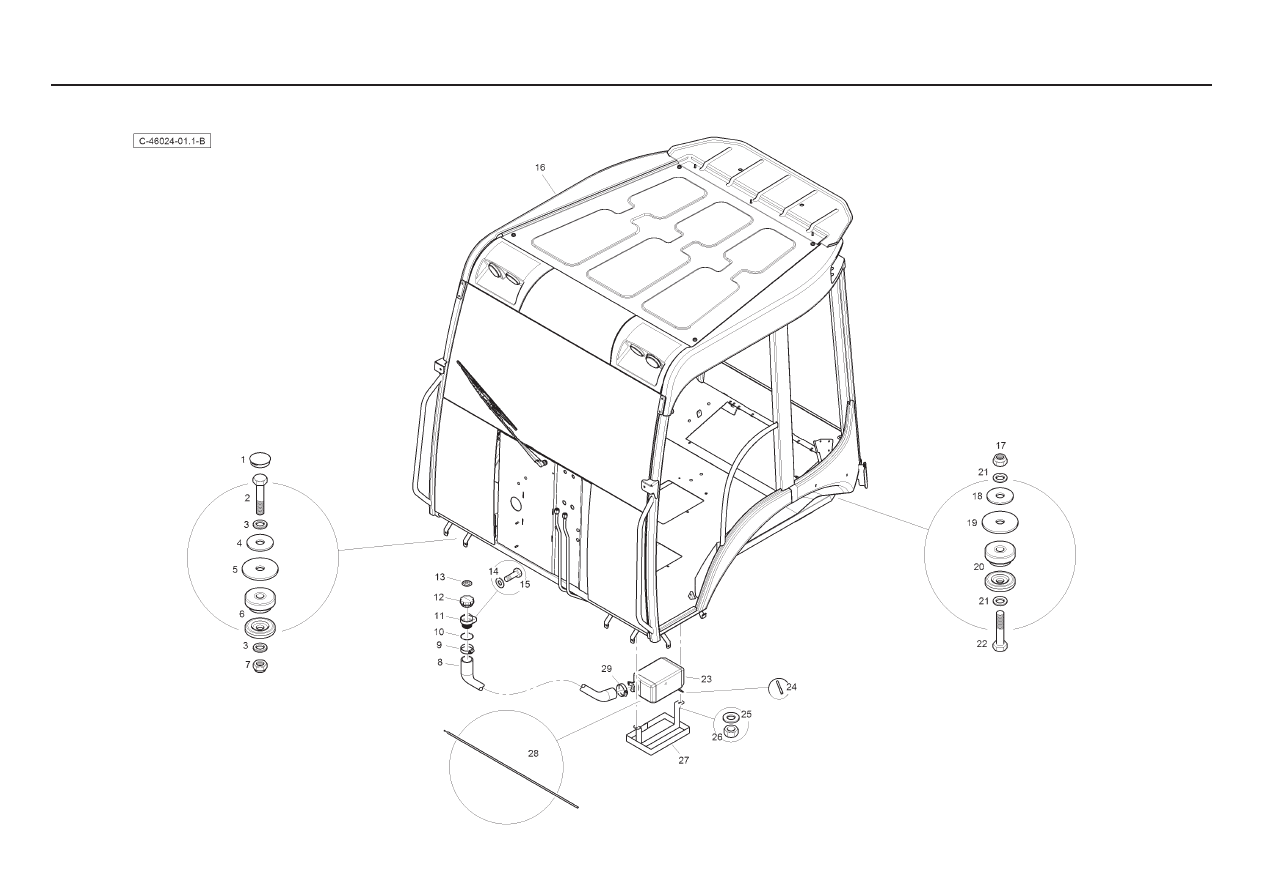

- with windscreen - Structure - Mounts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3521671M1

2 Plug

Cache

Abdeckung

Tapa

2  391332X1

2 Bolt

Goupille

Bolzen

Tornillo

3  385365X1

4 Washer

Rondelle

Scheibe

Arandela

4

6101687M1

2

Cab Mount Washer

Rondelle

Scheibe

Arandela

5

T105457

2

Cab Mount Washer

Rondelle

Scheibe

Arandela

6

T102287

2

Cab Mount

Silentbloc

Untersatz, Gummi

Montura, Caucho

7  339035X1

2 Nut

Ecrou

Mutter

Tuerca

8  T121437

1 Hose

Durit

Schlauch

Flexible

9

3517414M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

10

-

1

O Ring

Joint torique

O Ring

Junta tórica

11

T121492

1

Body, Filter

Corps de filtre

Filterkörper

Cuerpo de filtro

12  T121494

1 Cap

Chapeau

Kappe

Tapa

13  T121579

1 Decal

Décalcomanie

Aufkleber

Calcomanía

14  390971X1

2 Washer

Rondelle

Scheibe

Arandela

15  391074X1

2 Bolt

Boulon

Schraubbolzen

Perno

16

T104871

1

Canopy Assembly

Pare Soleil

Vordach

Dosel

17  339035X1

2 Nut

Ecrou

Mutter

Tuerca

18

6101687M1

2

Cab Mount Washer

Rondelle

Scheibe

Arandela

19

T105457

2

Cab Mount Washer

Rondelle

Scheibe

Arandela

20

T102287

2

Cab Mount

Silentbloc

Untersatz, Gummi

Montura, Caucho

21  385365X1

4 Washer

Rondelle

Scheibe

Arandela

22  391332X1

2 Bolt

Boulon

Schraubbolzen

Perno

23

T102926

1

Washer Bottle

Bouteille

Flasche

Botella

24

T125750

1

Blanking Plug

Bouchon

VerschlStopfen

Tapón



25  390971X1

2 Washer

Rondelle

Scheibe

Arandela

26  339030X1

2 Nut

Ecrou

Mutter

Tuerca

27

T121576

1

Bracket

Support fixation

Haltearm

Soporte

28  T125645

1 Hose

Durit

Schlauch

Flexible

29

3517414M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

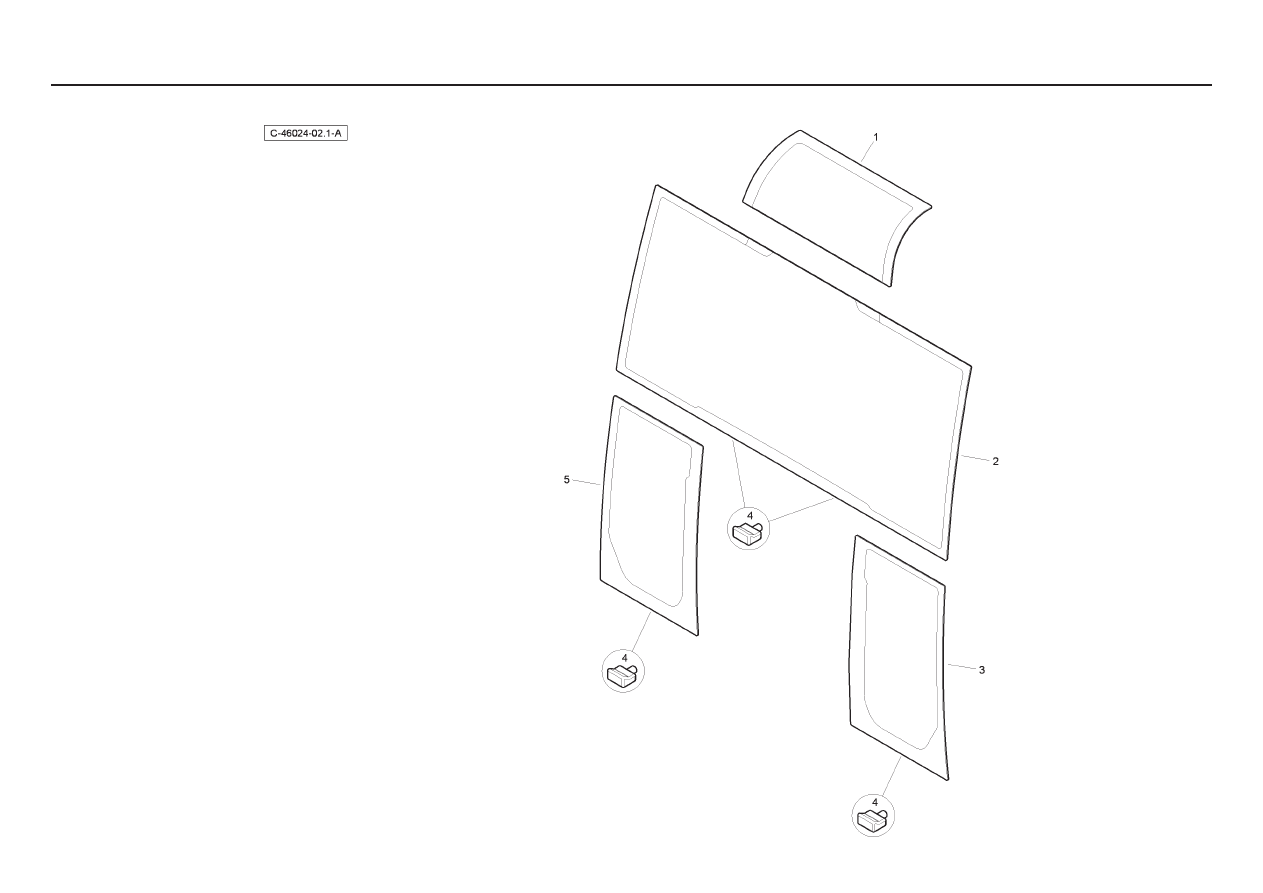

- with windscreen - Front Windows

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T100024

1

Top Glass

Verre

Glas

Cristal

2

T100025

1

Windscreen

Pare Brise

Windschutzscheib

Parabrisas

3

T100026

1

Glass LH

Verre

Glas

Cristal

4  T100455

4 Pin

Goupille

Bolzen

Pasador

5

T100027

1

Glass RH

Verre

Glas

Cristal

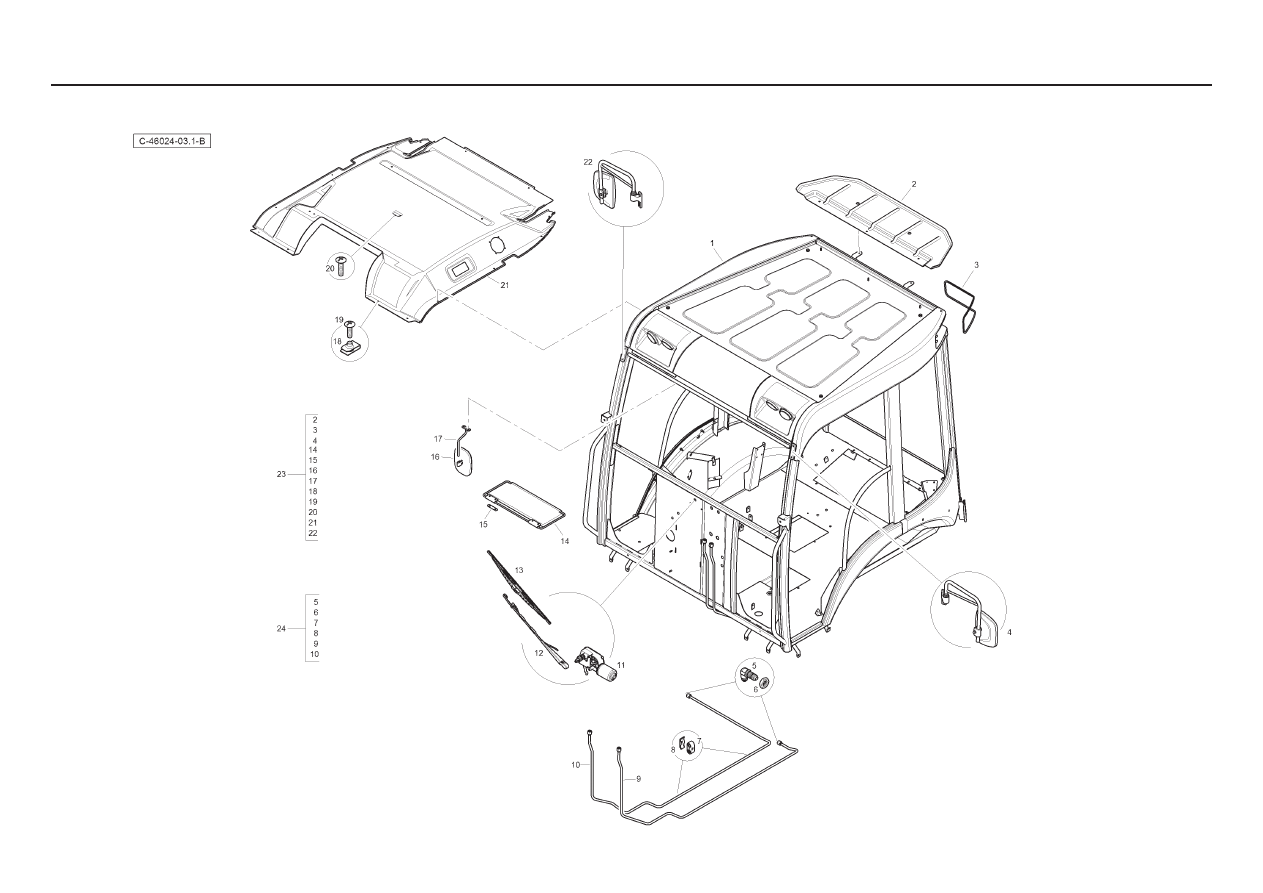

- with windscreen - Structure

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T105119

1

Canopy Assembly

Pare Soleil

Vordach

Dosel

2

T100388

1

Roof Extension

Rallonge

Verlängerung

Extensión

3

T100384

2

Seal

Joint Etanchéité

Dichtring

Retén

4

T100369

1

External Mirror

Rétroviseur

Rückspiegel

Espejo

5  361194X1

2 Union

Raccord

Verschraubung

Racor

6  356614X1

2 Nut

Ecrou

Mutter

Tuerca

7

T108393

2

Pipe Clamp

Collier

Halteschelle

Abrazadera

8

T108394

2

Cover Plate

Plaque

Platte

Plato

9

T101646

1

Tube Assembly

Ensemble Tube

Rohr Kpl

Conj.De Tubo

10

T101645

1

Tube Assembly

Ensemble Tube

Rohr Kpl

Conj.De Tubo

11

T100048

1

Wiper Motor

Moteur Essuie Gl

Wischermotor

Motor l Parabris

12

T100049

1

Wiper Single Arm

Bras Essuie Gl

Wischerarm

Brazo,l p Brisa

13

T100362

1

Wiper

Essuie Glace

Scheibenwischer

Limpia Parabrisa

14

T100382

1

Sun Visor

Visière

Sonnenblende

Visera

15  T100383

2 Plate

Plaque

Platte

Placa

16  T100286

1 Mirror

Rétroviseur

Rückspiegel

Espejo

17

T100285

1

Mirror Arm

Bras

Arm

Brazo

18

T105006

14

Lug Nut

Ecrou

Mutter

Tuerca

19  T105110

14 Screw

Vis

Schraube

Tornillo

20  T117489

1 Screw

Vis

Schraube

Tornillo

21

T116796

1

Headliner

Plafond

Kabinenhimmel

Forro de techo

22

T100370

1

External Mirror

Rétroviseur

Rückspiegel

Espejo

23

T105111

1

Canopy Roof Assembly

Pare soleil Toit

Vordach Dach

Dosel Techo

24

T103598

1

Brake Pipe Assembly

Tuyauterie frein

Bremsleitung

Tubería de freno

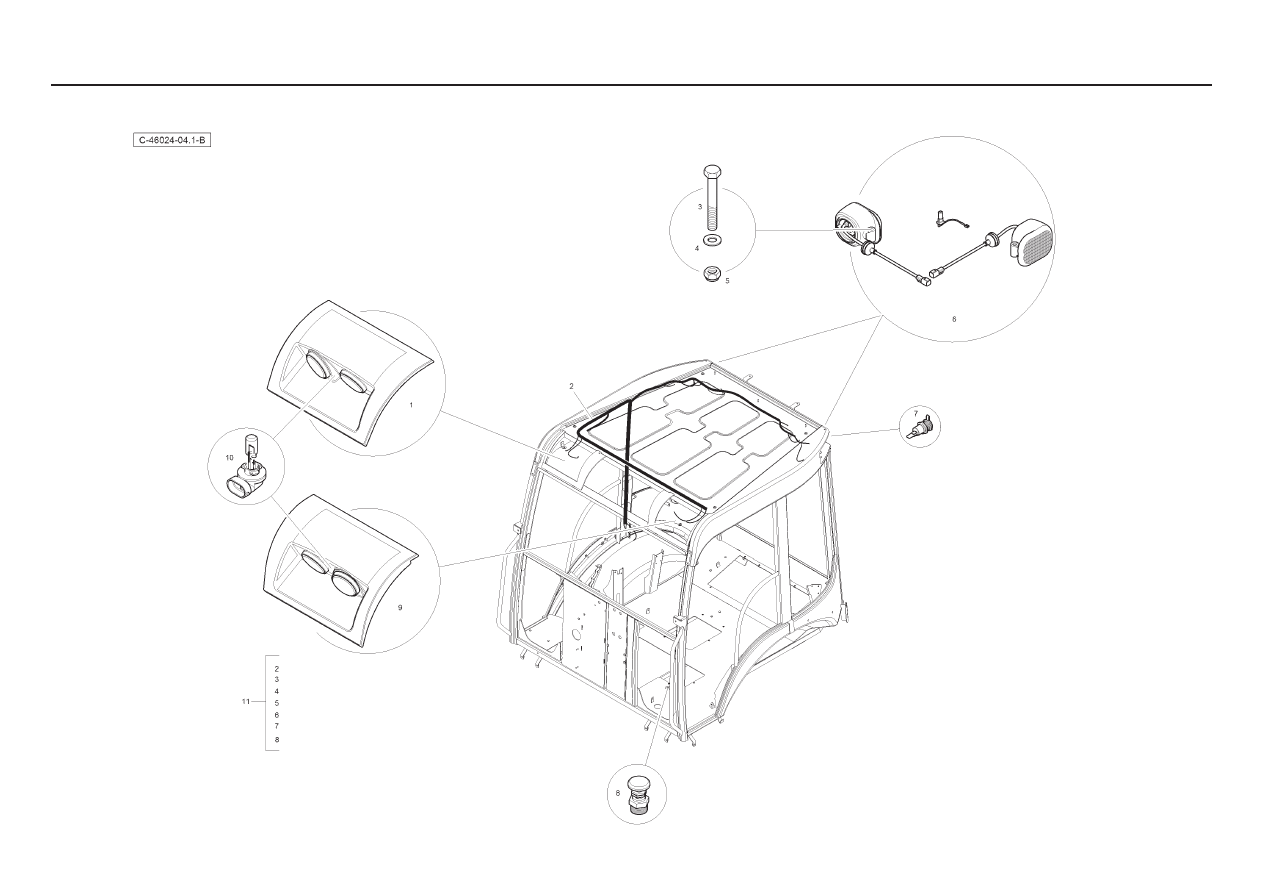

- with windscreen - Electrics

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T100133

1

Work Lights

Phare Travail

Arbeitsleuchte

Luz De Trabajo

2

T105112

1

Canopy Electric

Pare soleil électrique

Vordach Elektro

Dosel eléctrica

3  339368X1

4 Bolt

Boulon

Schraubbolzen

Perno

4  390972X1

8 Washer

Rondelle

Unterlegscheibe

Arandela

5  394367X1

4 Nut

Ecrou

Mutter

Tuerca

6

6114301M91

4

Rear Work Light

Phare Travail

Arbeitsleuchte

Luz De Trabajo

7

T100155

2

Beacon Socket

Porte Lampe

Lampenfassung

Porta Lámpara

8

T100085

1

Diff. Switch

Contact Bloc Dif

DiffsperrSchalt

Conmut Bloc Dif

9

T100132

1

Work Lights

Phare Travail

Arbeitsleuchte

Luz De Trabajo

10  -

4 Bulb

Ampoule

Glühlampe

Lámpara

11

T116279

1

Wire Harness

Faisceau

Beschirrung

Arnés

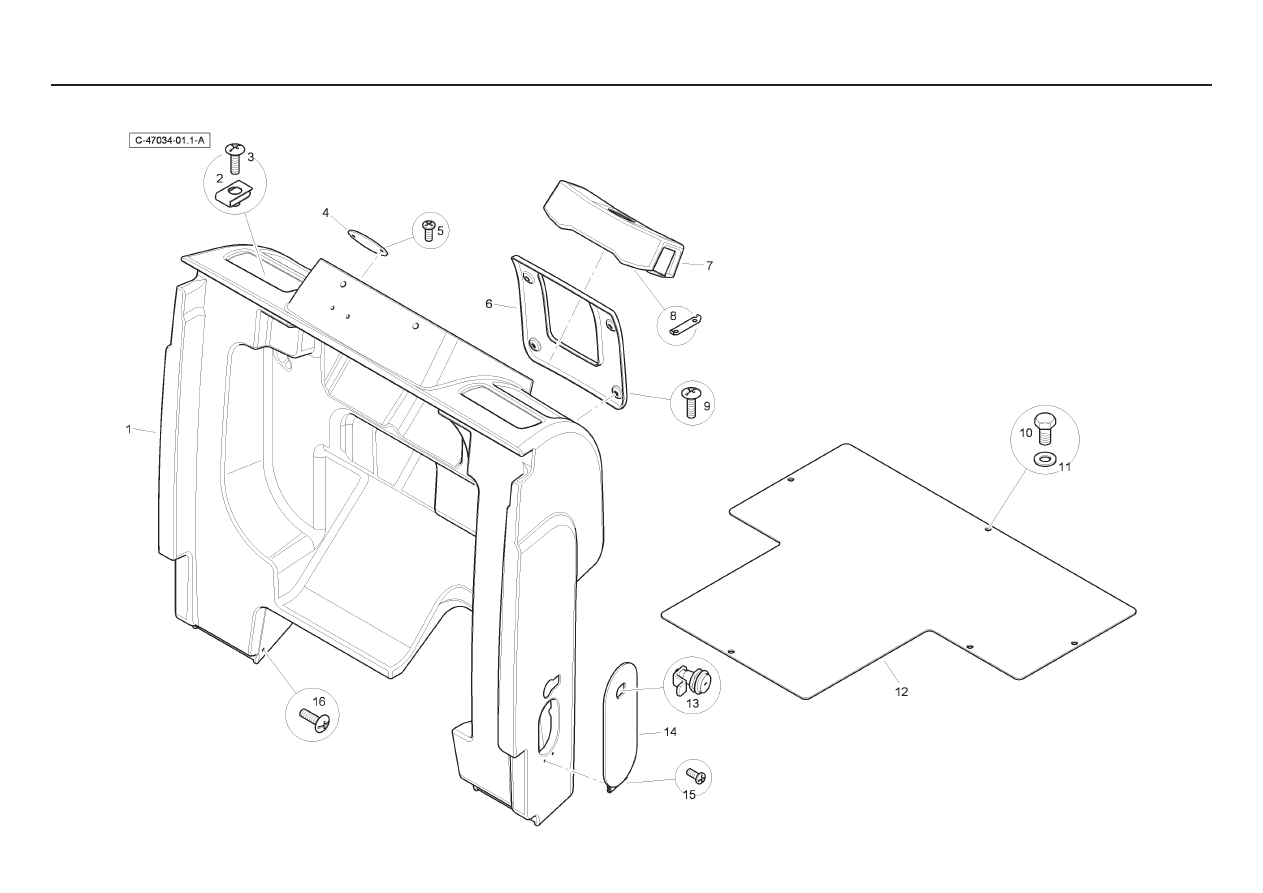

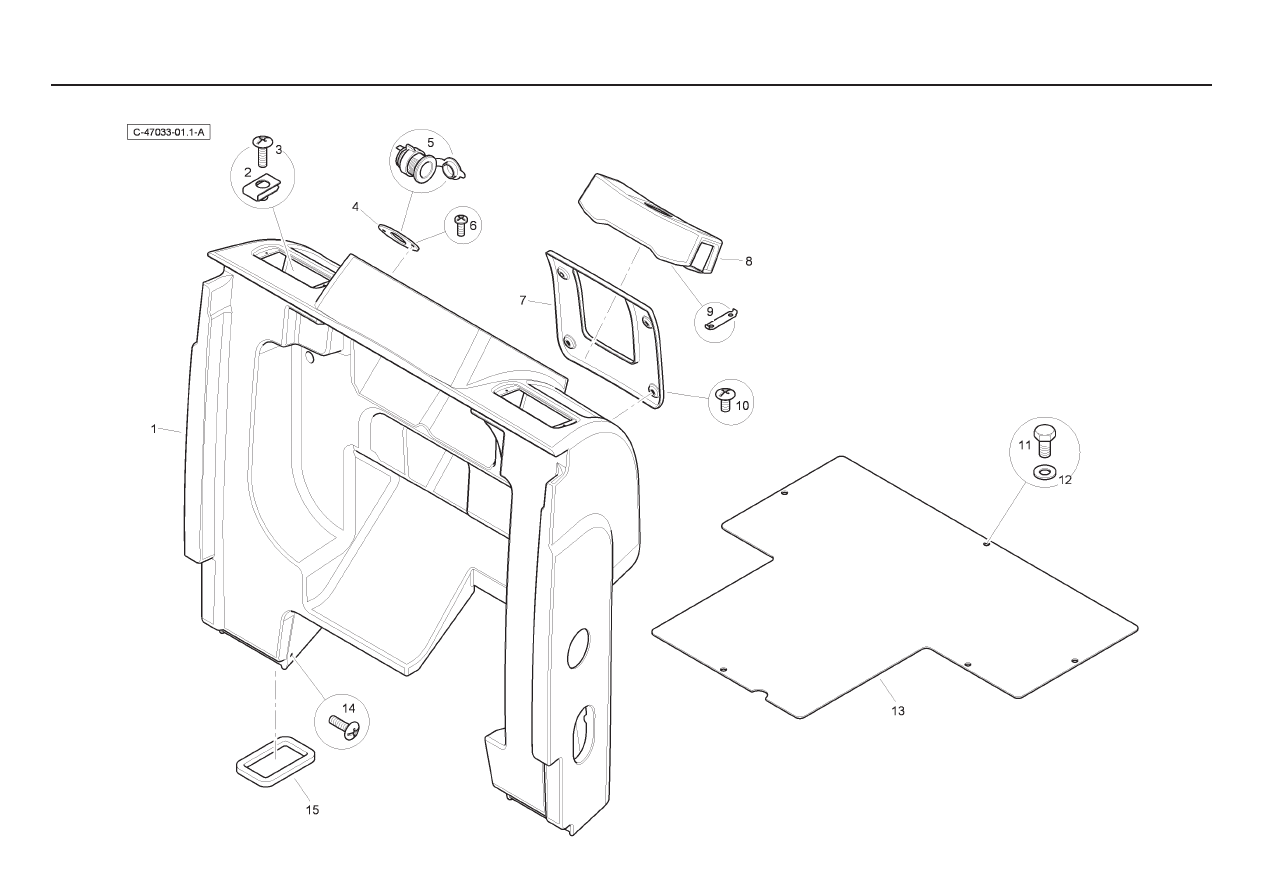

- Front Console

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T100110

1

Front  Console

Console

Konsole

Consola

2

T105006

2

Lug Nut

Ecrou

Mutter

Tuerca

3  T105110

2 Screw

Vis

Schraube

Tornillo

4  T100346

1 Plate

Plaque

Platte

Plato

5

T105376

1

12v Socket

Corps rotule 12v

SteckschlNuss 12v

Enchufe 12v

6  3007932X1

2 Screw

Vis

Schraube

Tornillo

7  T100111

1 Cover

Couvercle

Deckel

Cubierta

8

T102191

1

Column Trim

Enjoliveur

Zierleiste

Tapizado

9  T103776

2 Clip

Circlip

Schelle

Clip

10  T105110

4 Screw

Vis

Schraube

Tornillo

11  339124X1

5 Bolt

Boulon

Schraubbolzen

Perno

12  390972X1

5 Washer

Rondelle

Scheibe

Arandela

13

T100373

1

Floor Plate

Plaque

Platte

Plato

14  T105110

2 Screw

Vis

Schraube

Tornillo

15  T100358

2 Gasket

Joint

Dichtscheibe

Empaquetadura

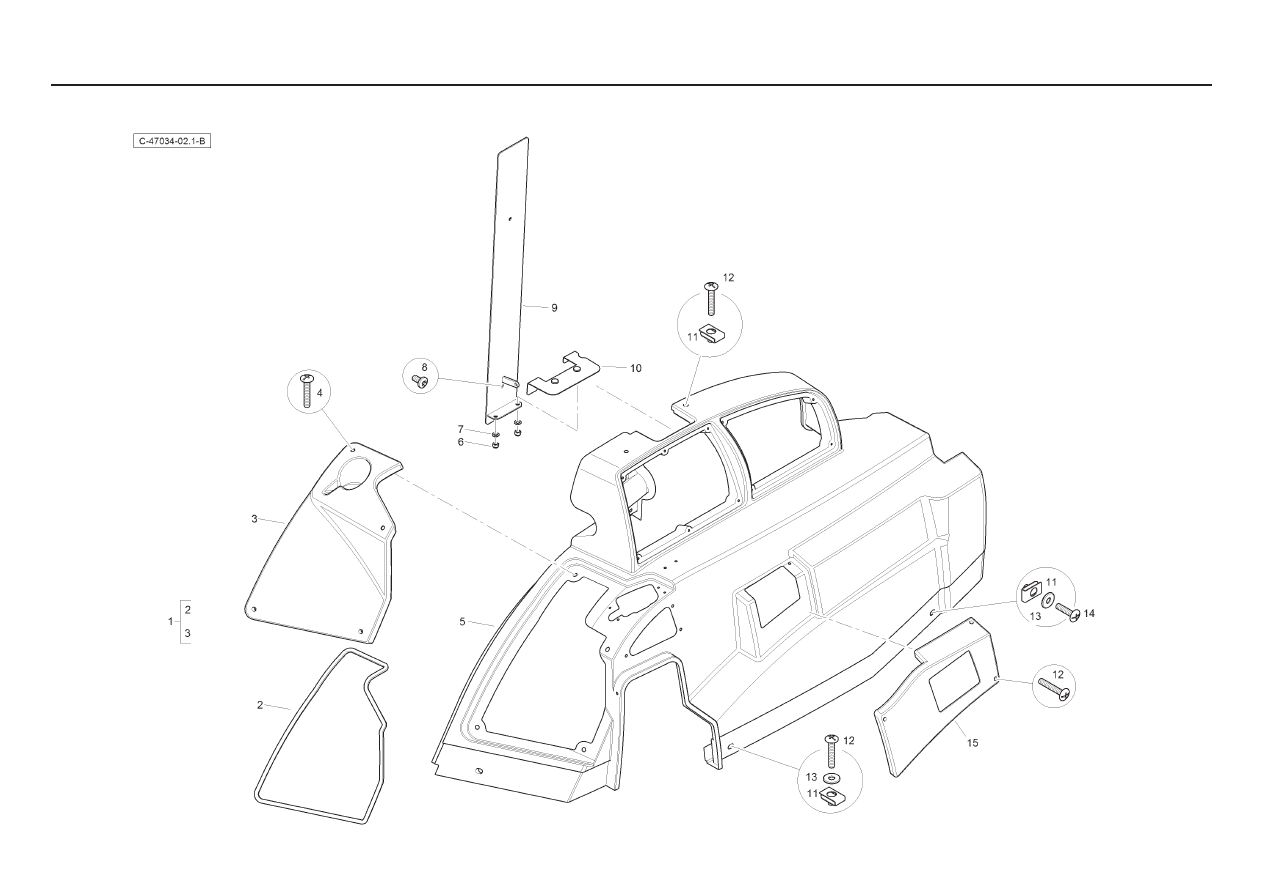

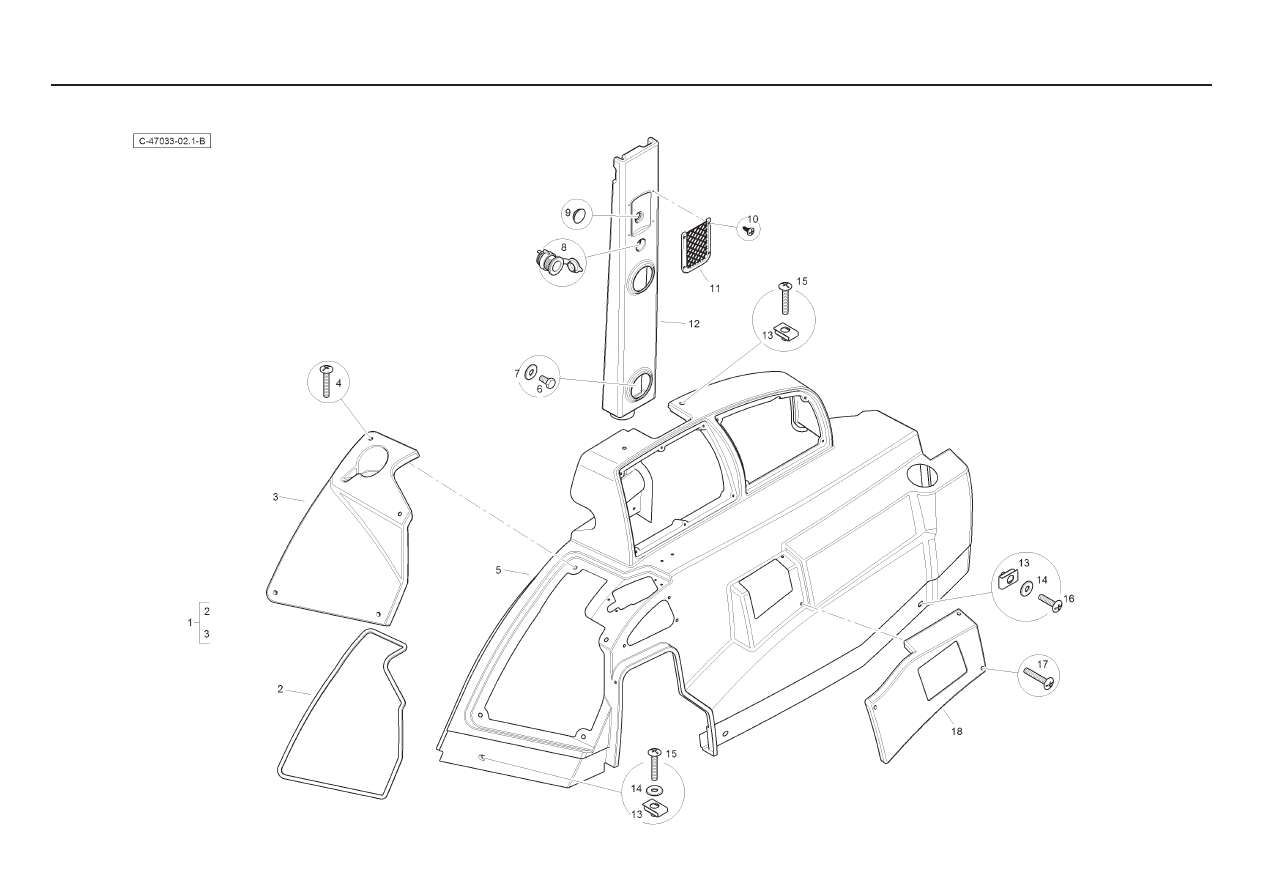

- Side Console - Right Hand

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T123259

1

Relay Cover

Couvercle

Deckel

Cubierta

2

T123258

1

Edge Seal

Bord Joint étanchéité

Kante Dichtring

Borde Retén

3

T100137

1

Relay Cover

Couvercle

Deckel

Cubierta

4  T105375

4 Screw

Vis

Schraube

Tornillo

5  T100130

1 Console

Console

Konsole

Consola

6  391074X1

2 Bolt

Boulon

Schraubbolzen

Perno

7  391038X1

2 Washer

Rondelle

Scheibe

Arandela

8

T105376

1

12v Socket

Corps rotule 12v

SteckschlNuss 12v

Enchufe 12v

9

T105454

1

Blanking Plug

Bouchon

VerschlStopfen

Tapón

10  365909X1

4 Screw

Vis

Schraube

Tornillo

11

T100440

1

Phone Holder

Pièce Support

Halter

Sujetador

12

T100084

1

B Post Cover

Couvercle

Deckel

Cubierta

13

T105006

6

Lug Nut

Ecrou

Mutter

Tuerca

14  391039X1

3 Washer

Rondelle

Scheibe

Arandela

15  T105375

4 Screw

Vis

Schraube

Tornillo

16  T105110

2 Screw

Vis

Schraube

Tornillo

17  T105375

3 Screw

Vis

Schraube

Tornillo

18  T122114

1 Cover

Couvercle

Deckel

Cubierta

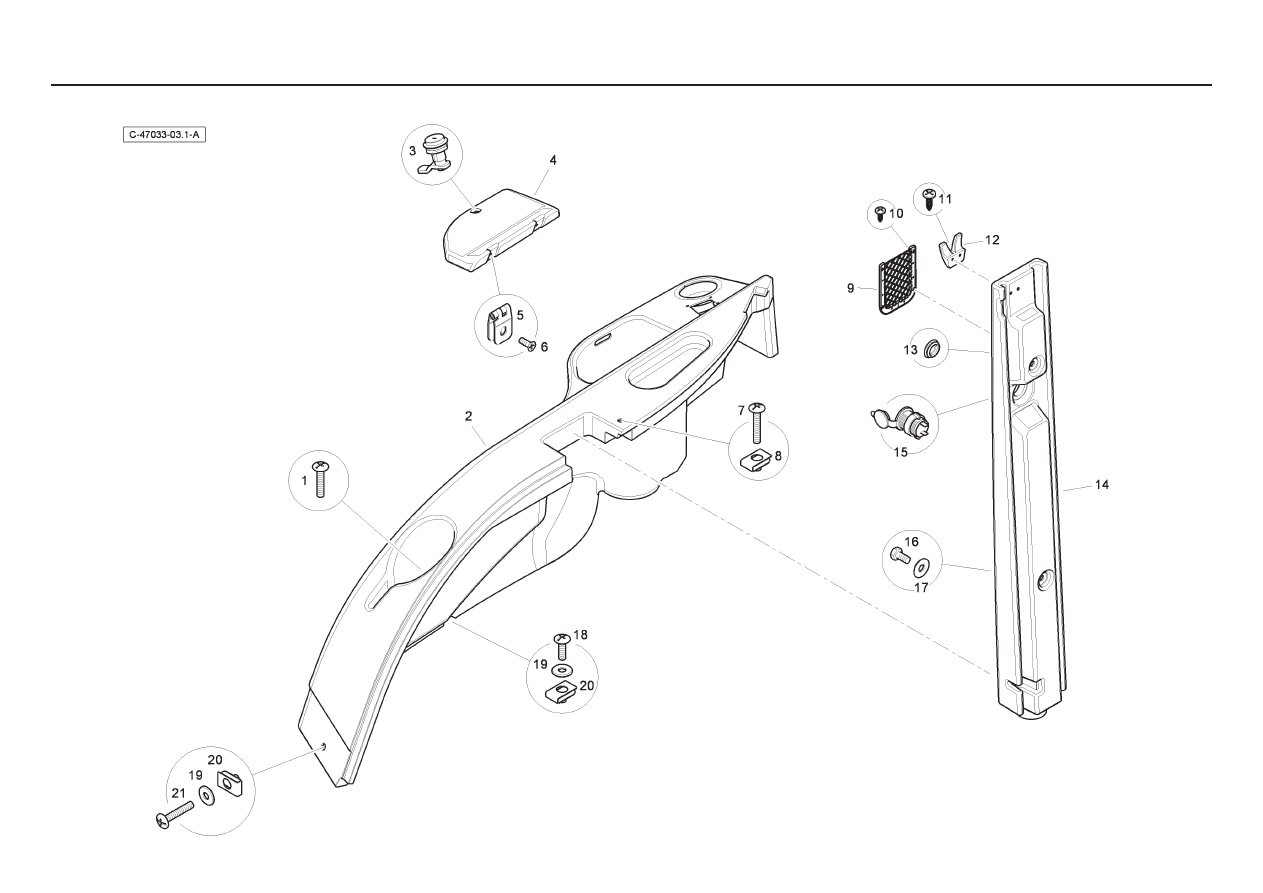

- Side Console - Left Hand

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T117588

1 Screw

Vis

Schraube

Tornillo

2  T100131

1 Console

Console

Konsole

Consola

3  T100435

1 Lock

Serrure

Schloß

Cerradura

4

T100141

1

Box Cover

Couvercle

Deckel

Cubierta

5  T100147

2 Hinge

Charnière

Scharnier

Bisagra

6  3009924X1

4 Screw

Vis

Schraube

Tornillo

7  T105375

2 Screw

Vis

Schraube

Tornillo

8

T105006

2

Lug Nut

Ecrou

Mutter

Tuerca

9

T100440

1

Phone Holder

Pièce Support

Halter

Sujetador

10  365909X1

4 Screw

Vis

Schraube

Tornillo

11  365924X1

2 Screw

Vis

Schraube

Tornillo

12

T100437

1

Coat Hook

Coat Hook

Coat Hook

Coat Hook

13  T105454

1 Plug

Bouchon

VerschlStopfen

Tapón

14

T100083

1

B Post Cover

Couvercle

Deckel

Cubierta

15

T105376

1

12v Socket

Corps rotule 12v

SteckschlNuss 12v

Enchufe 12v

16  391074X1

2 Bolt

Boulon

Schraubbolzen

Perno

17  391038X1

2 Washer

Rondelle

Scheibe

Arandela

18  T105110

1 Screw

Vis

Schraube

Tornillo

19  391039X1

3 Washer

Rondelle

Scheibe

Arandela

20

T105006

3

Lug Nut

Ecrou

Mutter

Tuerca

21  T105375

2 Screw

Vis

Schraube

Tornillo

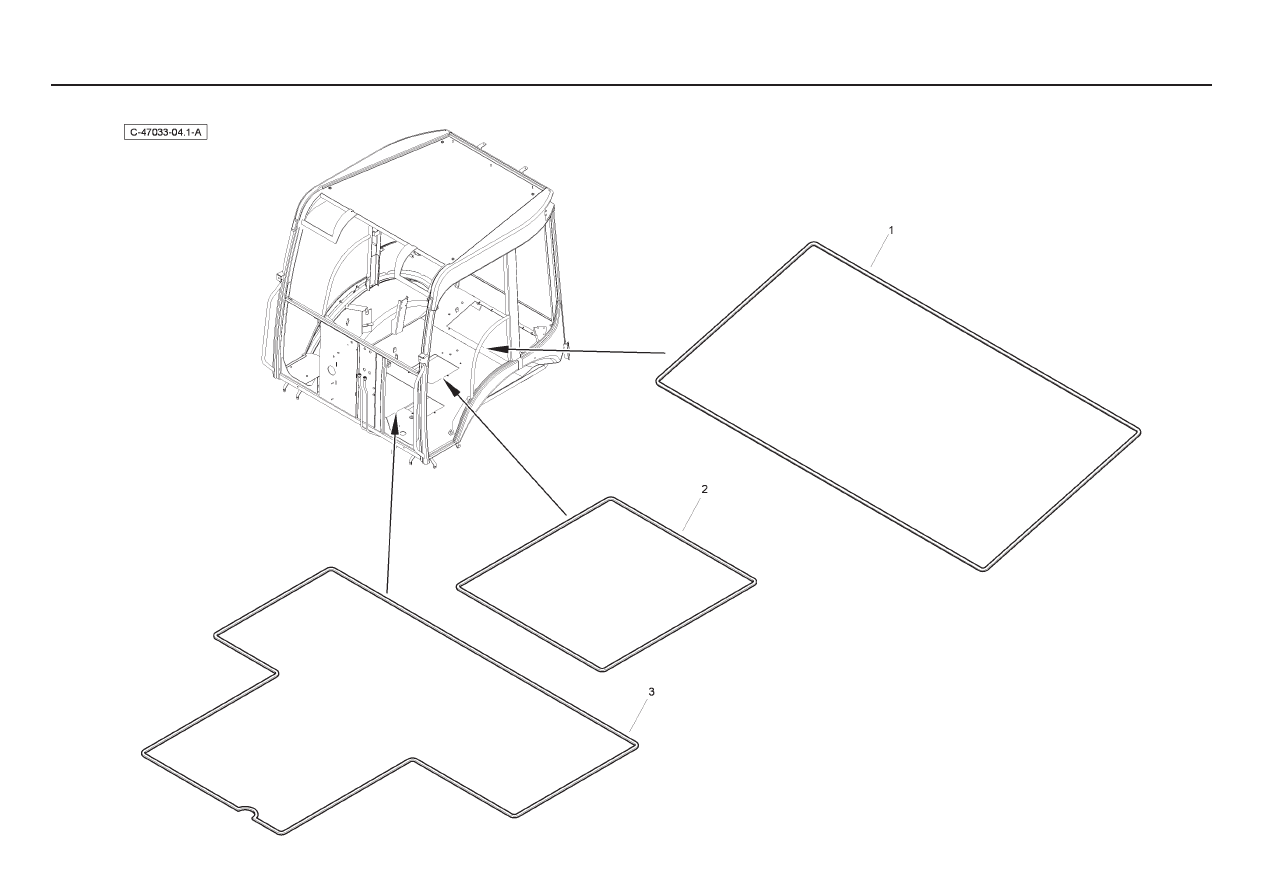

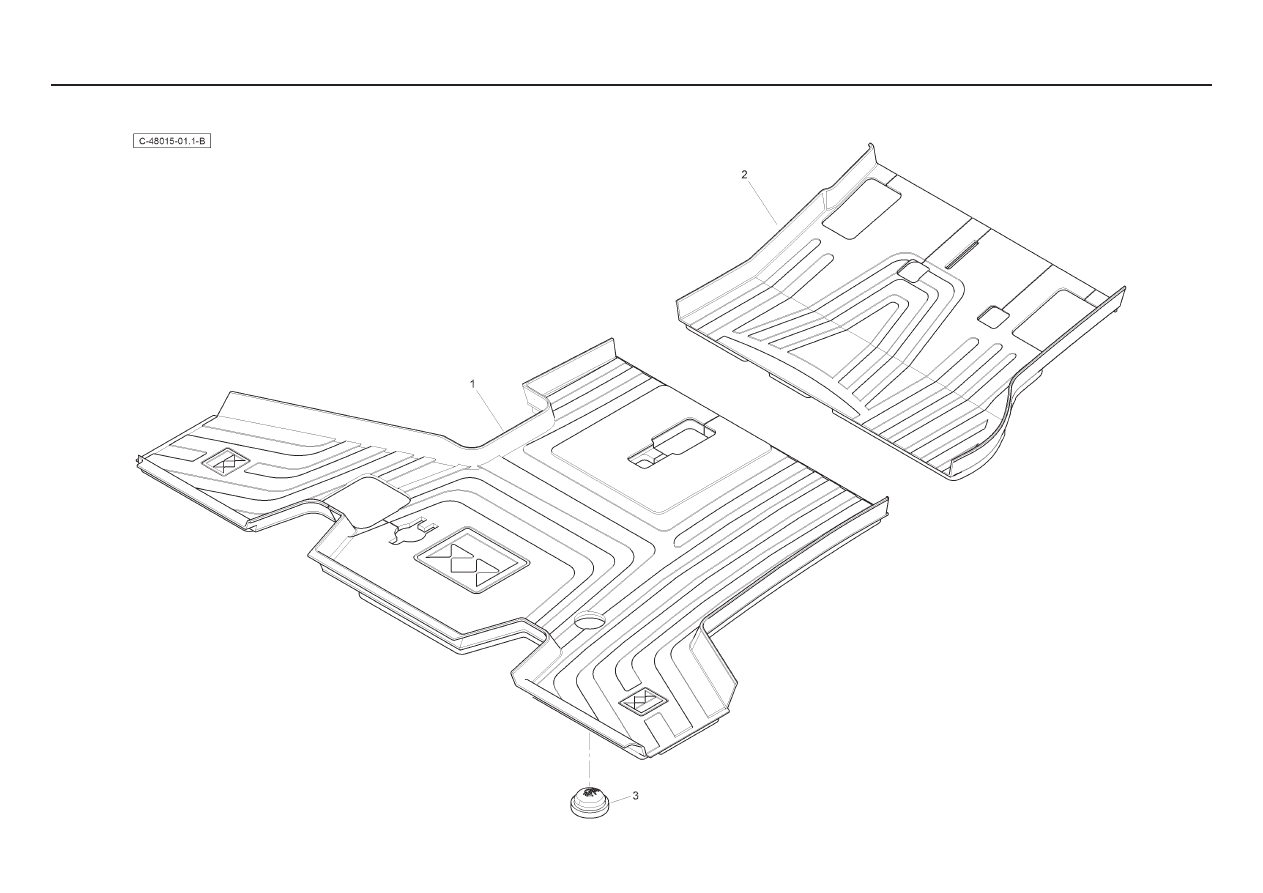

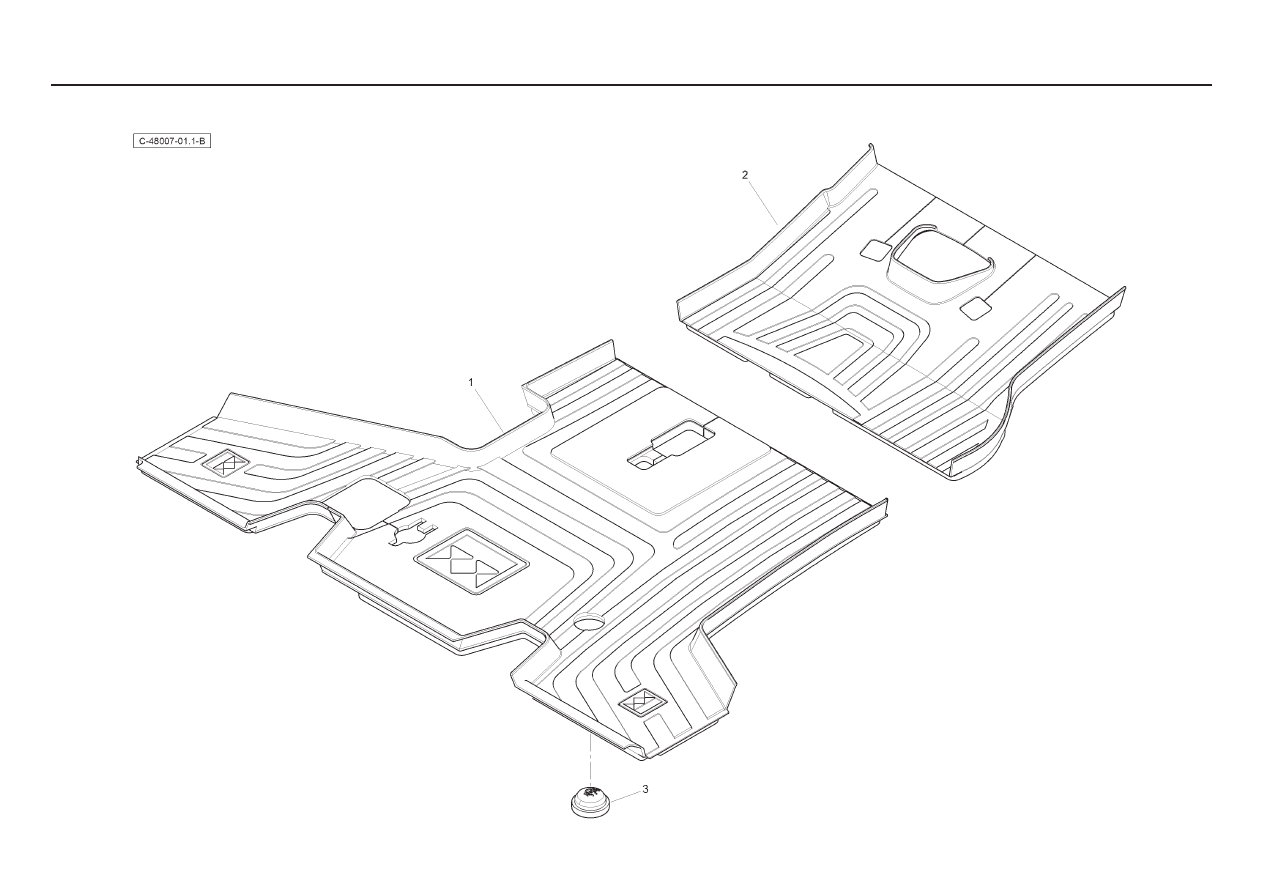

- Floor Plate Seals

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T125509

1

Floor Gasket

Plancher Joint

Fußboden Dichtscheibe

Piso Empaquetadura

2

T125509

1

Floor Gasket

Plancher Joint

Fußboden Dichtscheibe

Piso Empaquetadura

3

T125509

1

Floor Gasket

Plancher Joint

Fußboden Dichtscheibe

Piso Empaquetadura

- Front Console

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T100456

1

Front  Console

Console

Konsole

Consola

2

T105006

2

Lug Nut

Ecrou

Mutter

Tuerca

3  T105110

2 Screw

Vis

Schraube

Tornillo

4  T105395

1 Plate

Plaque

Platte

Plato

5  3007932X1

2 Screw

Vis

Schraube

Tornillo

6  T100111

1 Cover

Couvercle

Deckel

Cubierta

7

T102191

1

Column Trim

Enjoliveur

Zierleiste

Tapizado

8  T103776

2 Clip

Circlip

Schelle

Clip

9  T105110

4 Screw

Vis

Schraube

Tornillo

10  339124X1

5 Bolt

Boulon

Schraubbolzen

Perno

11  390972X1

5 Washer

Rondelle

Scheibe

Arandela

12

T100373

1

Floor Plate

Plaque

Platte

Plato

13  T105455

1 Lock

Serrure

Schloß

Cerradura

14  T100454

1 Cover

Couvercle

Deckel

Cubierta

15  3009531X1

2 Screw

Vis

Schraube

Tornillo

16  T105110

2 Screw

Vis

Schraube

Tornillo

- Side Console - Right Hand

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T123259

1

Relay Cover

Couvercle

Deckel

Cubierta

2

T123258

1

Edge Seal

Bord Joint étanchéité

Kante Dichtring

Borde Retén

3

T100137

1

Relay Cover

Couvercle

Deckel

Cubierta

4  T105375

4 Screw

Vis

Schraube

Tornillo

5  T100457

1 Console

Console

Konsole

Consola

6  394367X1

2 Nut

Ecrou

Mutter

Tuerca

7  390972X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

8  3007920X1

2 Screw

Vis

Schraube

Tornillo

9  T100446

1 Cover

Couvercle

Deckel

Cubierta

10

T112755

1

Trim Plate

Enjoliveur Plaque

Zierleiste Platte

Tapizado Plato

11

T105006

6

Lug Nut

Ecrou

Mutter

Tuerca

12  T105375

7 Screw

Vis

Schraube

Tornillo

13  3513137M1

4 Washer

Rondelle

Schiebe

Arandela

14  T105110

2 Screw

Vis

Schraube

Tornillo

15  T122114

1 Cover

Couvercle

Deckel

Cubierta

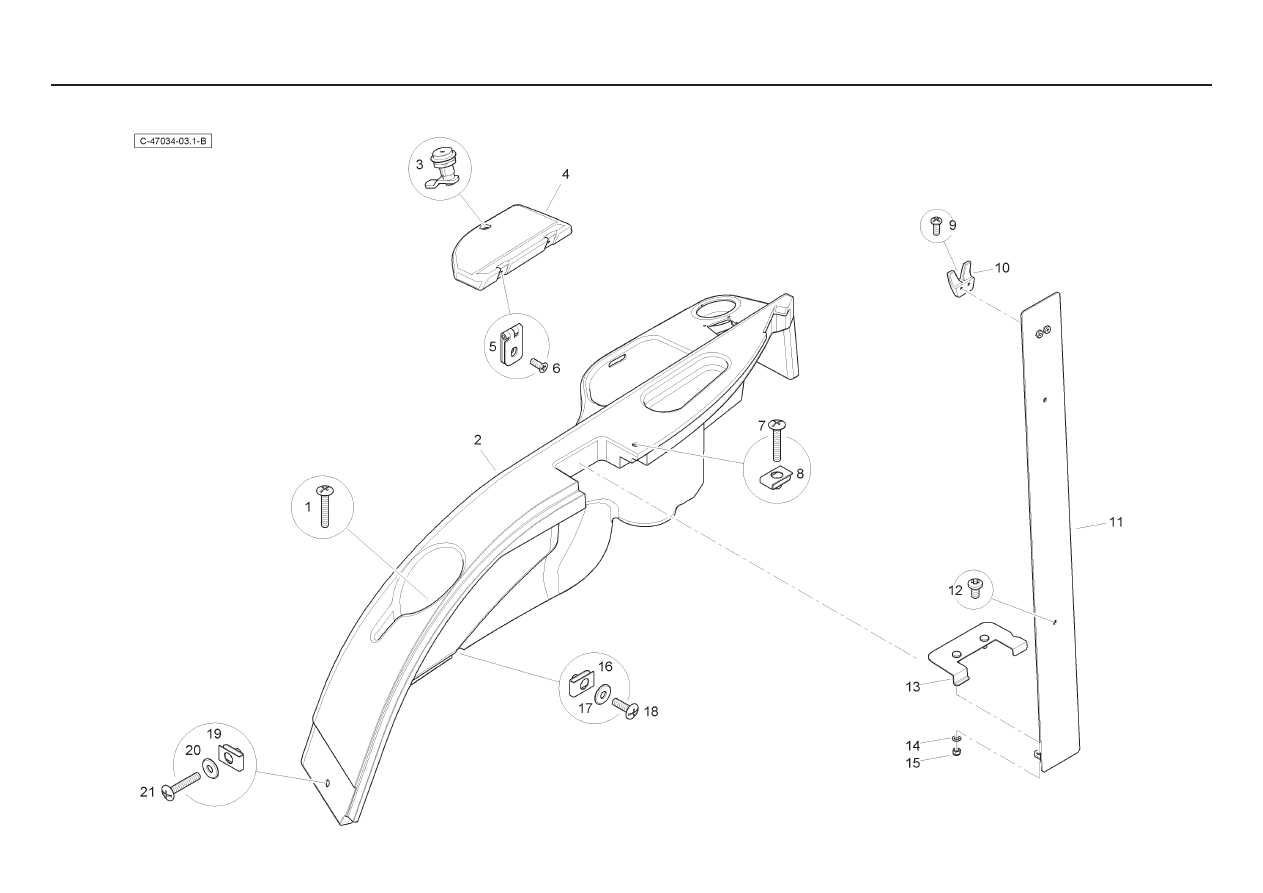

- Side Console - Left Hand

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T117588

1 Screw

Vis

Schraube

Tornillo

2  T100458

1 Console

Console

Konsole

Consola

3  T100435

1 Lock

Serrure

Schloß

Cerradura

4

T100141

1

Box Cover

Couvercle

Deckel

Cubierta

5  T100147

2 Hinge

Charnière

Scharnier

Bisagra

6  3009924X1

4 Screw

Vis

Schraube

Tornillo

7  T105375

2 Screw

Vis

Schraube

Tornillo

8

T105006

2

Lug Nut

Ecrou

Mutter

Tuerca

9  3007932X1

2 Screw

Vis

Schraube

Tornillo

10

T100437

1

Coat Hook

Coat Hook

Coat Hook

Coat Hook

11  T100277

1 Cover

Couvercle

Deckel

Cubierta

12  3007920X1

2 Screw

Vis

Schraube

Tornillo

13  T112758

1 Cover

Couvercle

Deckel

Cubierta

14  390972X1

2 Washer

Rondelle

Schiebe

Arandela

15  394367X1

2 Nut

Ecrou

Mutter

Tuerca

16

T105006

1

Lug Nut

Ecrou

Mutter

Tuerca

17  3513137M1

1 Washer

Rondelle

Schiebe

Arandela

18  T105110

1 Screw

Vis

Schraube

Tornillo

19

T105006

2

Lug Nut

Ecrou

Mutter

Tuerca

20  390972X1

1 Washer

Rondelle

Schiebe

Arandela

21  T105375

2 Screw

Vis

Schraube

Tornillo

- Cab - Mechnical Controls

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T123336

1

Front Floormat

Tapis

Matte

Alfombra

2

T100145

1

Rear Floormat

Tapis

Matte

Alfombra

3  T123337

1 Cover

Couvercle

Deckel

Cubierta









- Cab - Servo Controls

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T123336

1

Front Floormat

Tapis

Matte

Alfombra

2

T100146

1

Rear Floormat

Tapis

Matte

Alfombra

3  T123337

1 Cover

Couvercle

Deckel

Cubierta

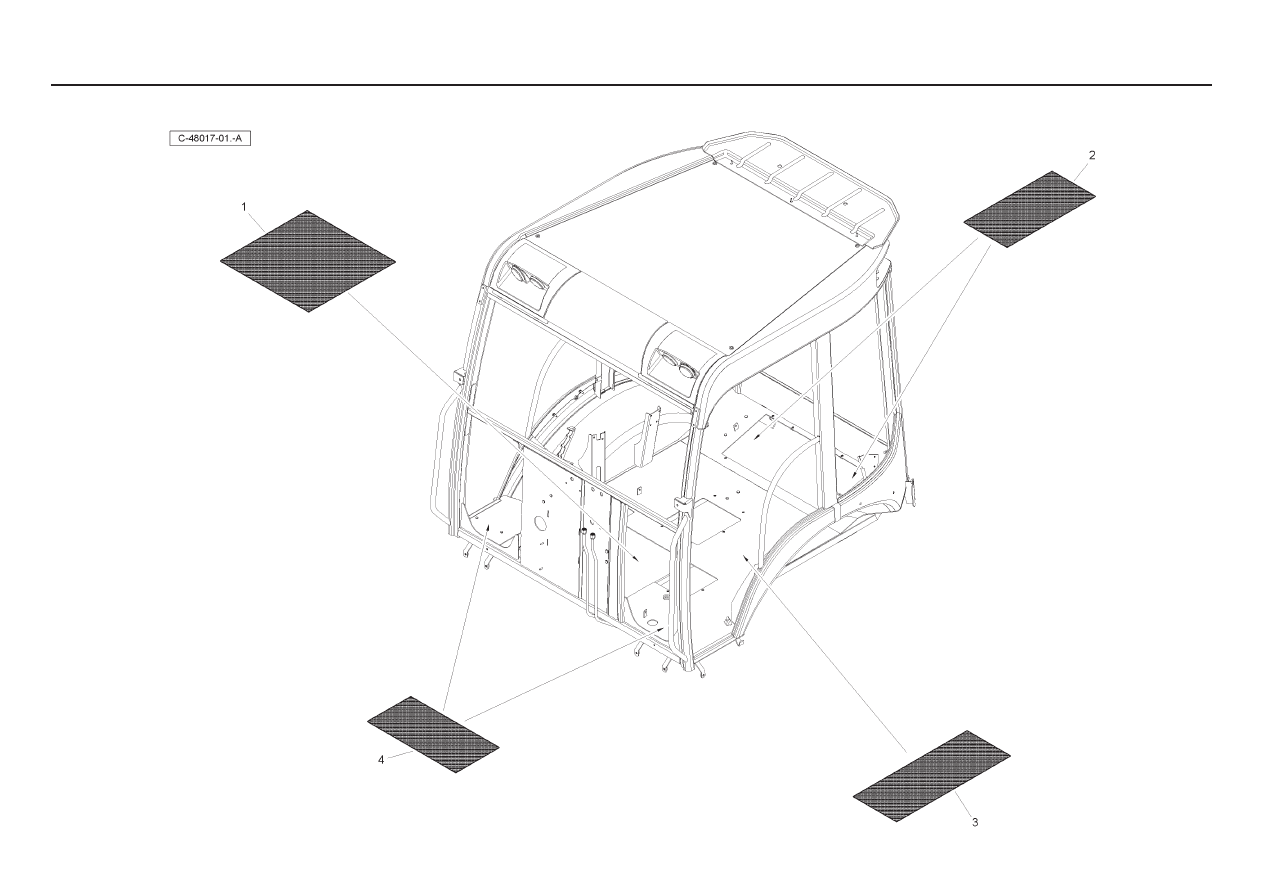

- Canopy - Anti-slip

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

3517597M1

1

Pad Anti-slip

Protection Coulissante

Gleitschutz

Protección Corrediza

2

3517596M1

2

Pad Anti-slip

Protection Coulissante

Gleitschutz

Protección Corrediza

3

3517595M1

1

Pad Anti-slip

Protection Coulissante

Gleitschutz

Protección Corrediza

4

3517596M1

2

Pad Anti-slip

Protection Coulissante

Gleitschutz

Protección Corrediza

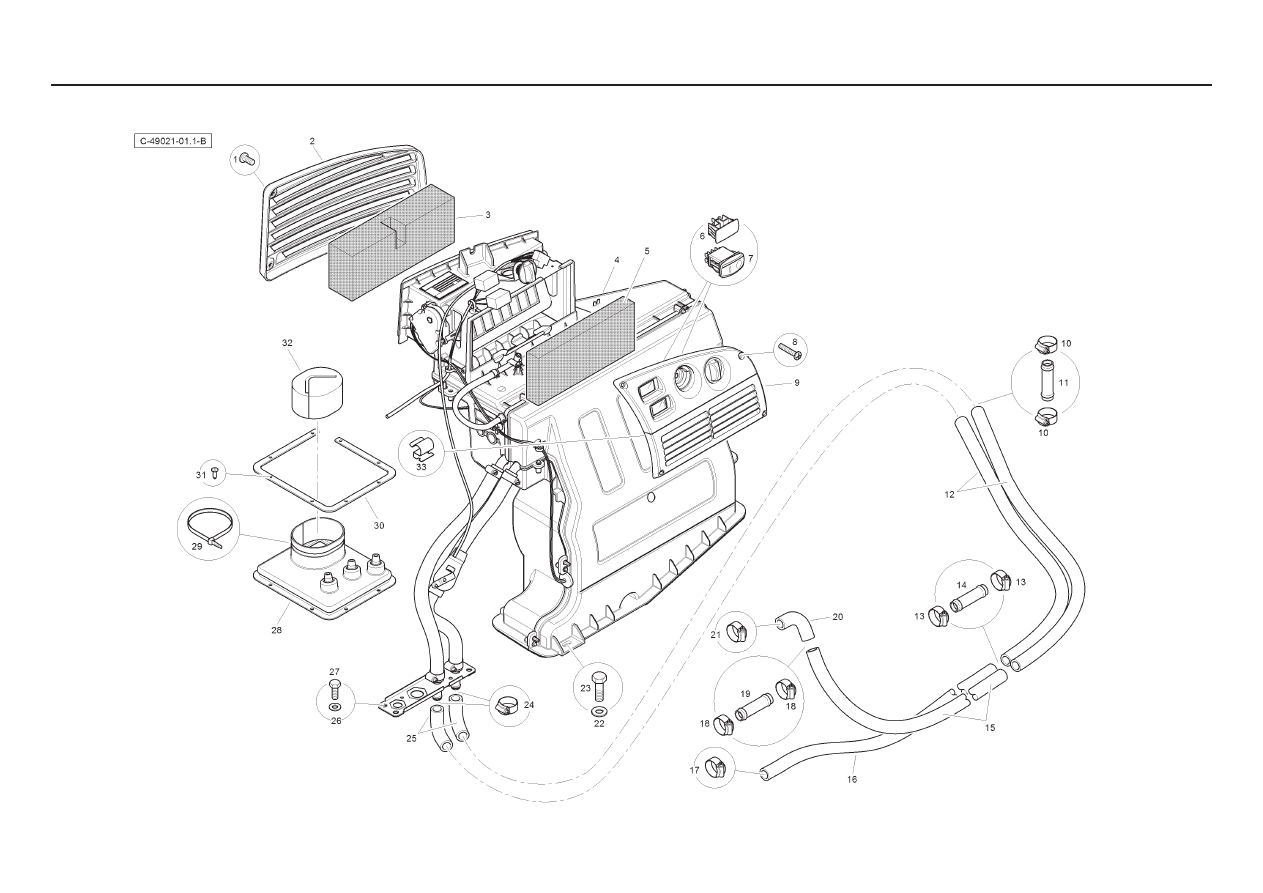

- Cab - without Air Con

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3007920X1

3 Screw

Vis

Schraube

Tornillo

2

T100360

1

Filter Cover

Couvercle

Deckel

Cubierta

3

6196254M1

1

Filter Element

Elément Filtre

Filterelement

Elemento Filtro

4

T123574

1

Heater Assembly

Chauffage

Heizung

Calentador

5

6196255M1

1

Filter Element

Elément Filtre

Filterelement

Elemento Filtro

6  6114338M1

1 Plug

Bouchon

VerschlStopfen

Tapón

7  T104408

1 Switch

Interrupteur

Schalter

Interruptor

8  392415X1

4 Screw

Vis

Schraube

Tornillo

9

T103996

1

Control Panel Assembly

Panneau de Cde

Bedienkonsole

Panel de Mando

10

3517410M1

4

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

11  3521772M1

2 Connector

Connecteur

Steckverbindung

Conector

12

T102307

2

Heater Hose

Durit

Schlauch

Flexible

13

3517410M1

4

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

14  3521772M1

2 Connector

Connecteur

Steckverbindung

Conector

15

T102308

1

Heater Hose

Durit

Schlauch

Flexible

16

T102308

1

Heater Hose

Durit

Schlauch

Flexible

17

3517410M1

1

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

18

3517410M1

2

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

19  3521772M1

1 Connector

Connecteur

Steckverbindung

Conector

20

6107361M1

1

Elbow

Coude En Caoutchouc

Gummikruemmer

Codo

21

3517410M1

1

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

22  390972X1

3 Washer

Rondelle

Scheibe

Arandela

23  339761X1

3 Bolt

Boulon

Schraubbolzen

Perno

24

3517410M1

2

Hose Clip

Bride Pour Tutaux

Schlauchschelle

Clip

25

6107361M1

2

Elbow

Coude En Caoutchouc

Gummikruemmer

Codo

26  390971X1

4 Washer

Rondelle

Scheibe

Arandela

27  339560X1

4 Bolt

Boulon

Schraubbolzen

Perno

28

T113297

1

Loader Lever Seal

Joint Étanchéité

Dichtring

Retén

29

1862425M1

1

Cable Tie

Attache Câble

Kabelbinder

Enlace De Cable

30

T113299

1

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

31  3521303M3

8 Fastner

Agrafe

Halteklammer

Enganche

32

T113298

1

Support Seal

Joint Étanchéité

Dichtring

Retén

33  T120310

3 Clip

Circlip

Schelle

Clip

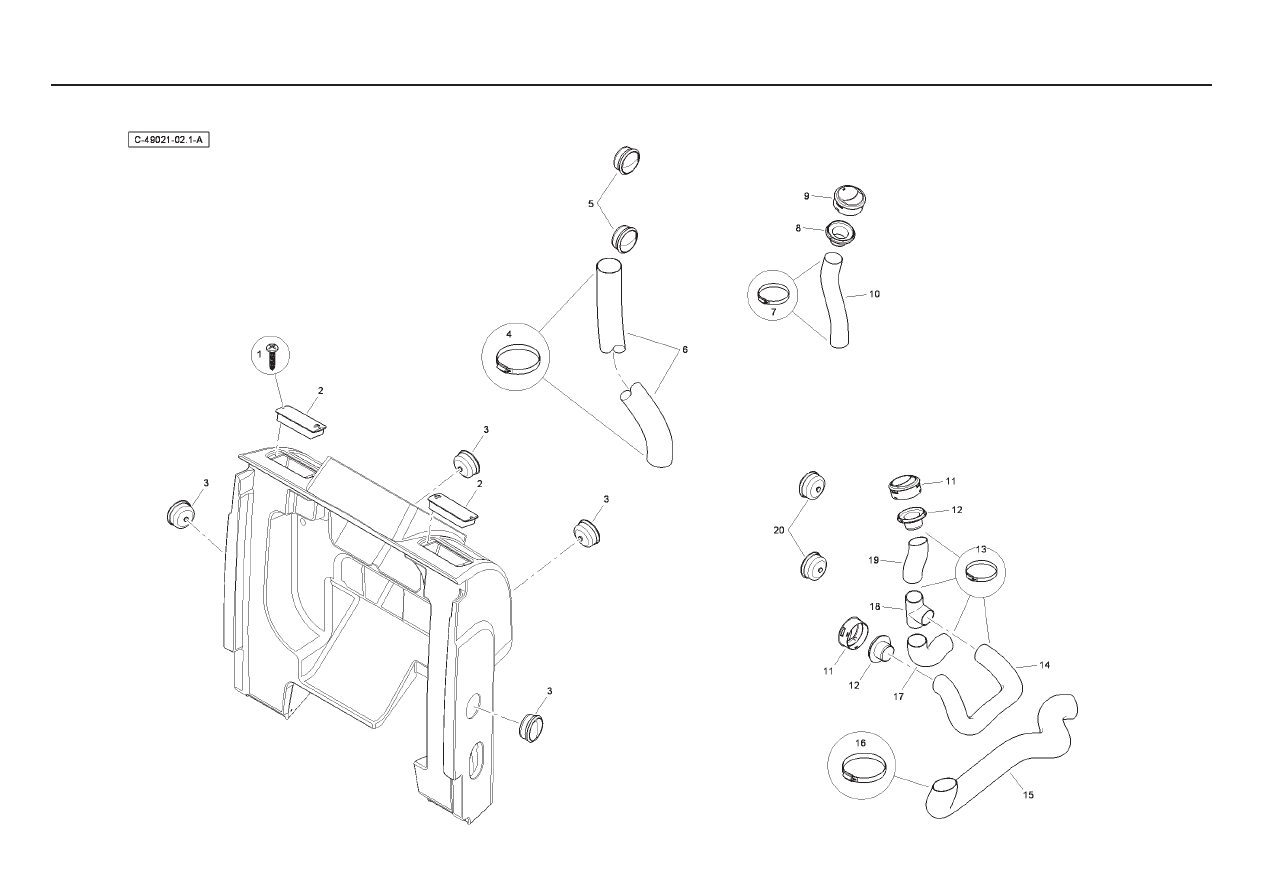

- Cab - without Air Con - Air Ducts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6110889M1

4 Screw

Vis

Schraube

Tornillo

2

T100151

2

Air Vent

Event

Ventilation

Toma de Aire

3

T100134

4

Air Vent

Event

Ventilation

Toma de Aire

4

338618X1

2

Hose Clip

Circlip

Schelle

Clip

5

T100134

2

Air Vent

Event

Ventilation

Toma de Aire

6

T100361

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

7

338616X1

2

Hose Clip

Circlip

Schelle

Clip

8

T100451

1

Air Vent Junction

Jonction

VerbindgStück

Empalme

9

T117567

1

Air Vent

Event

Ventilation

Toma de Aire

10

T100450

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

11

T117567

2

Air Vent

Event

Ventilation

Toma de Aire

12

T100451

2

Air Vent Junction

Jonction

VerbindgStück

Empalme

13

338616X1

6

Hose Clip

Circlip

Schelle

Clip

14

T100433

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

15

T100149

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

16

338618X1

2

Hose Clip

Circlip

Schelle

Clip

17

T100431

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

18

T100152

1

T Joint

Té

T Stück

Pieza en T

19

T100432

1

Air Duct Hose

Tuyau Flexible

Gummischlauch

Manguera Flex

20

T100134

2

Air Vent

Event

Ventilation

Toma de Aire
