Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 6

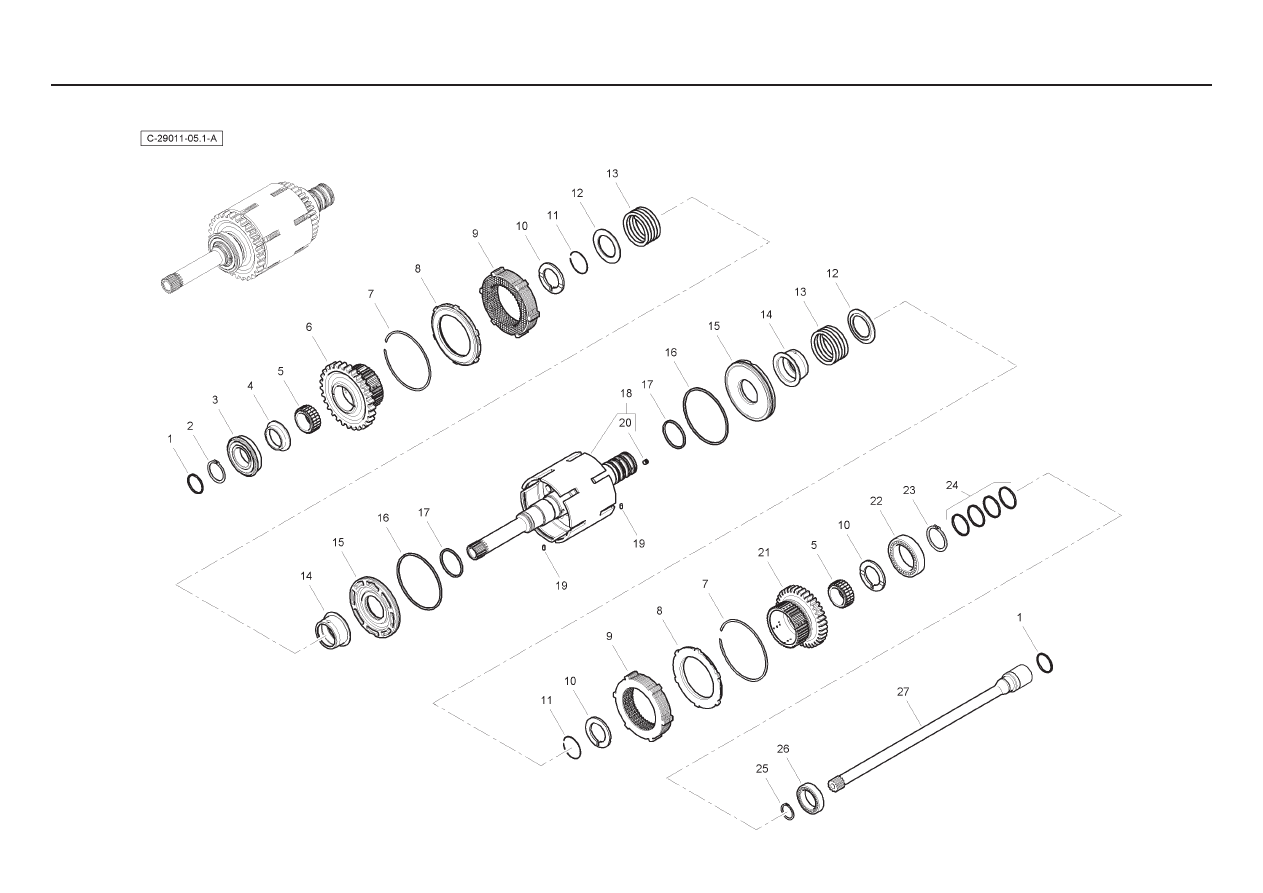

- Servo Power Synchro - Mechnical Parking Brake - Input & PTO Shafts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194343M1

2

Seal Ring

Joint Étanchéité

Dichtring

Anillo, Estanqueidad

2

6190292M1

1

Circlip

Segment D’arret

Sicherungsring

Anillo De Resorte

3  6194345M1

1 Bearing

Coussinet

Lager

Cojinete

4  6194346M1

1 Spacer

Entretoise

Abstandstuck

Traviesa

5

6194347M1

2

Needle Bearing

Roulement Aigui

Nadellager

Cojinete, Agujas

6  6195602M1

1 Gear

Engrenage

Zahnrad

Engranaje

7

6194349M1

2

Lock Ring

Bague serrage

Sicherungsring

Aro de seguridad

8

6194350M1

2

Clutch Plate Lock Ring

Bague Serrage

Sicherungsring

Placa De Bloqueo

9

6194957M91

2

Clutch Kit

Jeu Embrayage

Kupplungsatz

Embrague

10

6194351M1

3

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

11

6194495M1

2

Lock Ring

Bague serrage

Sicherungsring

Aro de seguridad

12

6194355M1

2

Lock Spring Cover

Cuvette Ressort

Federtasse

Cubeta Muelle

13  6194354M1

2 Spring

Ressort

Feder

Muelle

14

6194357M1

2

Clutch Sleeve

Manchon

Hulse

Camisa

15

6194358M1

2

Clutch Piston

Piston

Kolben

Pistón

16

6194359M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

17

6194360M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

18

6194496M91

1

Inner Shaft Kit

Arbre

Welle Komplett

Árbol, Conj.

19

6194365M1

2

Split Pin

Goupille Fendue

Spaltbolzen

Pasador Elástico

20  6194497M1

4 Rivet

Rivet

Niete

Remache

21  6194362M1

1 Gear

Engrenage

Zahnrad

Piñón

22  6194364M1

1 Bearing

Coussinet

Lager

Cojinete

23

6194356M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

24

6194363M1

4

Seal

Joint Étanchéité

Dichtring

Junta

25

6194368M1

1

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

26  6194367M1

1 Bearing

Coussinet

Lager

Cojinete

27

6195603M1

1

PTO Transmisson Shaft

Arbre De Cde PTO

Antriebswelle PTO

Eje De Mando PTO

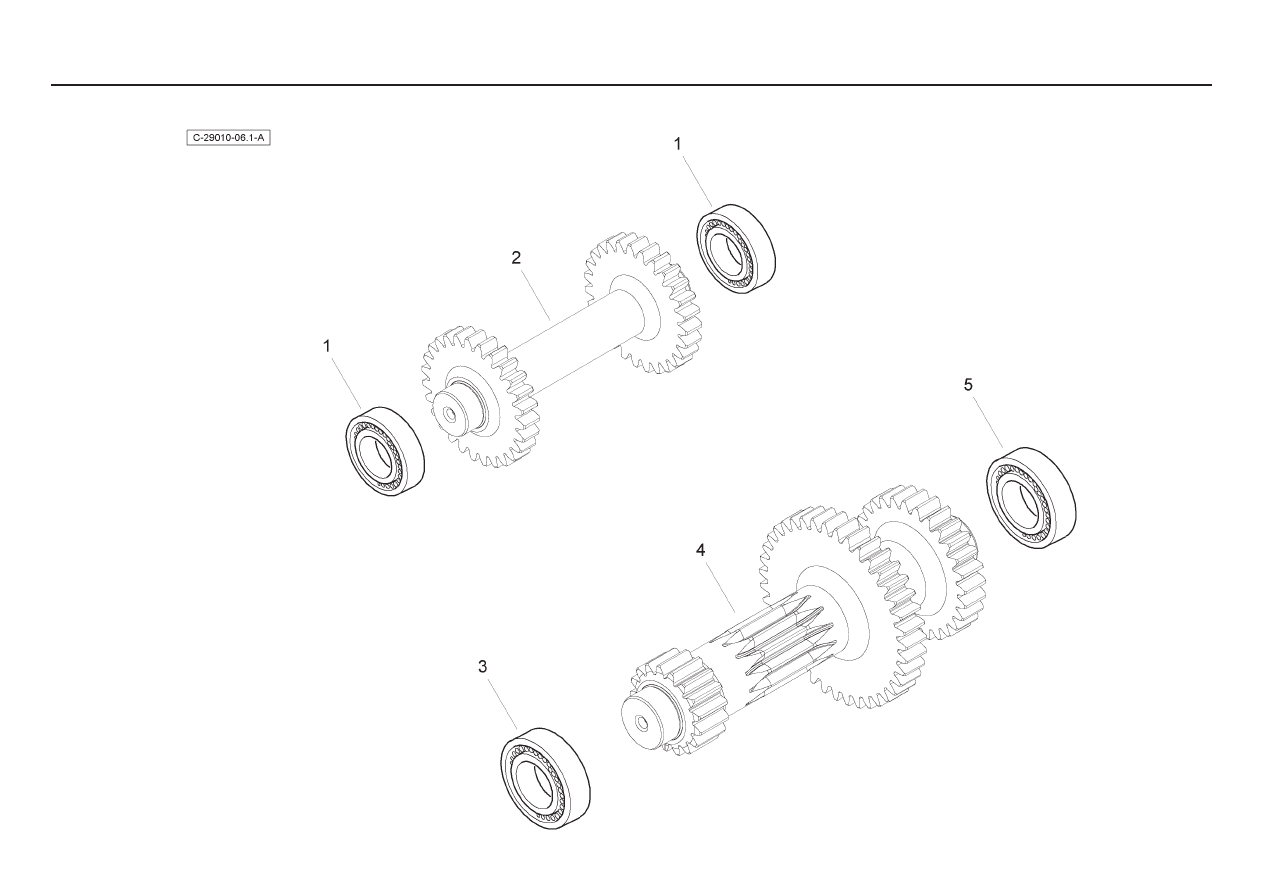

- Servo Power Synchro - Mechnical Parking Brake - Reverse & Primary Shafts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

 1

6194369M1

2

Bearing

Coussinet

Lager

Cojinete

 2

6194370M1

1

Reverse Shaft

Arbre

Welle

Árbol

 3

6194373M1

1

Bearing

Coussinet

Lager

Cojinete

 4

6194372M1

1

Primary Shaft

Arbre

Welle

Árbol

 5

6194371M1

1

Bearing

Coussinet

Lager

Cojinete

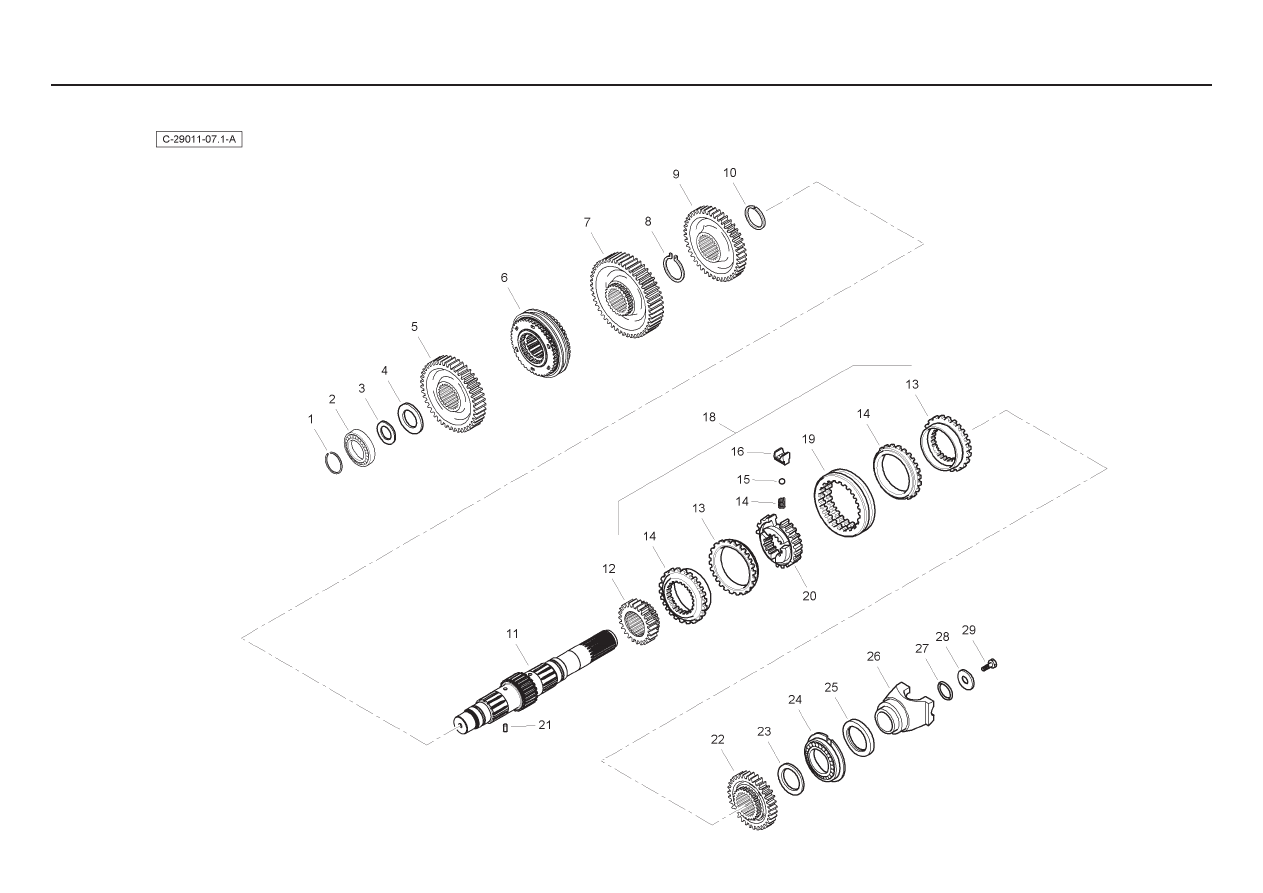

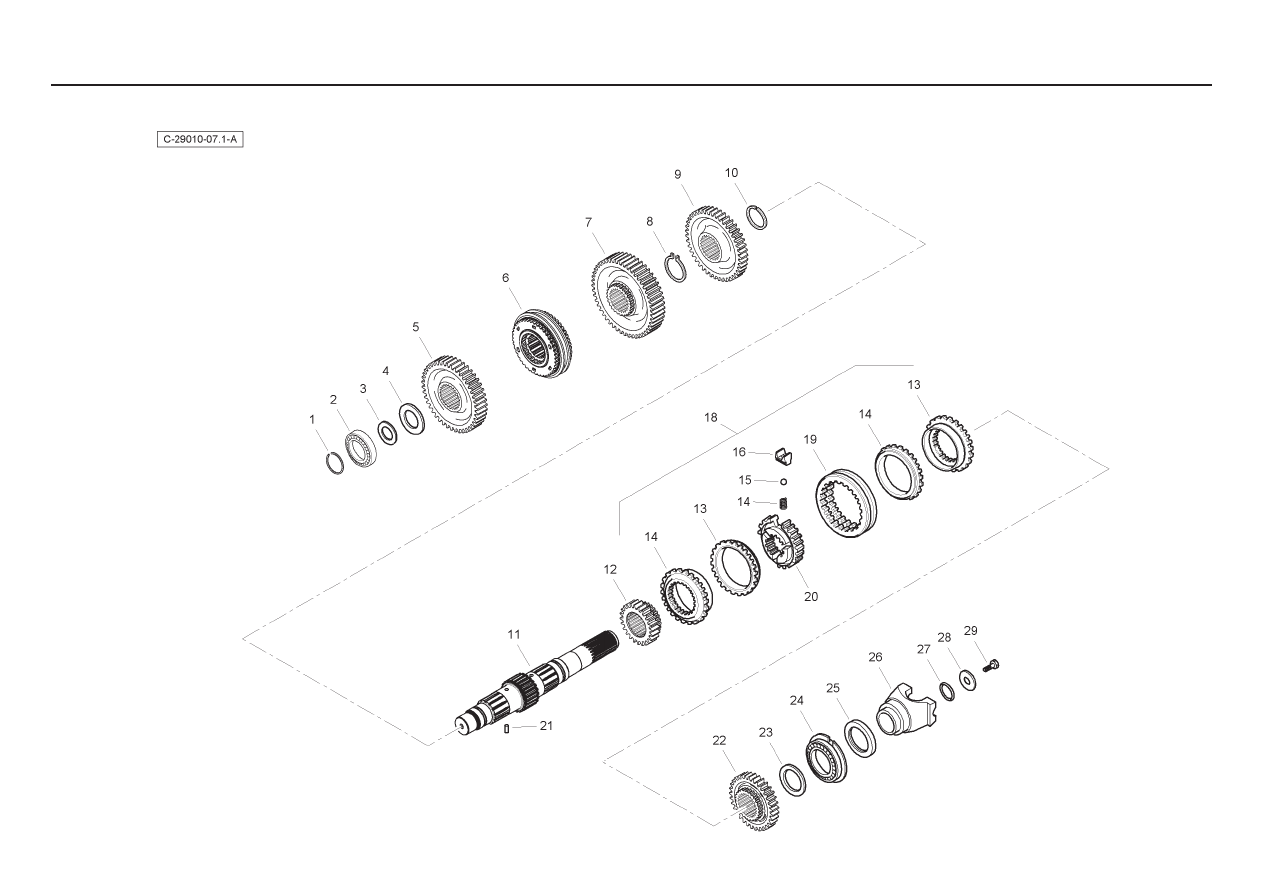

- Servo Power Synchro - Mechnical Parking Brake - Secondary Shaft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194380M1

1

Lock Ring

Bague Serrage

Sicherungsring

Anillo De Retención

2  6194373M1

1 Bearing

Coussinet

Lager

Cojinete

3

6194376M1

AR  Shim 0.05mm

Cale Reglage

Einstellblech

Calce

3

6194377M1

AR  Shim 0.10mm

Cale Reglage

Einstellblech

Calce

3

6194378M1

AR  Shim 0.30mm

Cale Reglage

Einstellblech

Calce

3

6194379M1

AR  Shim 0.50mm

Cale Reglage

Einstellblech

Calce

4

6194375M1

1

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

5  6194374M1

1 Gear

Engrenage

Zahnrad

Piñón

6

6194391M91

1

Synchronising Ring

Jeu De Synchro

Synchronsatz

Juego De Sincro

7  6194392M1

1 Gear

Engrenage

Zahnrad

Piñón

8

6194413M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

9  6194412M1

1 Gear

Engrenage

Zahnrad

Piñón

10

6194411M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

11

6195604M1

1

Secondary Shaft

Arbre - Secondaire

Welle - Sekundar

Arbol - Secundario

12  6194393M1

1 Gear

Engrenage

Zahnrad

Piñón

13

6195647M1

2

Clutch Ring

Anneau - Embrayage

Ring - Schaltkupplun

Aro - Embrague

14

6195649M1

2

Tapered Friction Ring

Bague De Friction Co

Kegeliger Reibring

Anillo De Friccion C

15  6195651M1

3 Spring

Ressort

Feder

Muelle

16  6195650M1

3 Pin

Goupille

Bolzen

Pasador

17

6194398M1

3

Plate

Plaque

Platte

Placa De Bloqueo

18

6195653M91

1

Synchronizing Kit

Jeu Synchro

Synchronsatz

Juego Cambio Sinc.

19  6195652M1

1 Sleeve

Manchon

Hulse

Mancha

20  6195648M1

1 Hub

Moyeu

Nabe

Cubo

21

6194365M1

1

Split Pin

Goupille Fendue

Spaltbolzen

Pasador Elástico

22  6194410M1

1 Gear

Engrenage

Zahnrad

Piñón

23

6194409M1

1

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

24  6194408M1

1 Bearing

Coussinet

Lager

Cojinete

25

6194407M1

1

Oil Seal

Bague Etancheite

Öldichtring

Junta De Aceite

26

6194988M1

1

Flange

Flasque

Flansch

Brida De Unión

27

6194405M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

28  6194404M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

29  6194403M1

1 Bolt

Boulon

Schraube

Perno

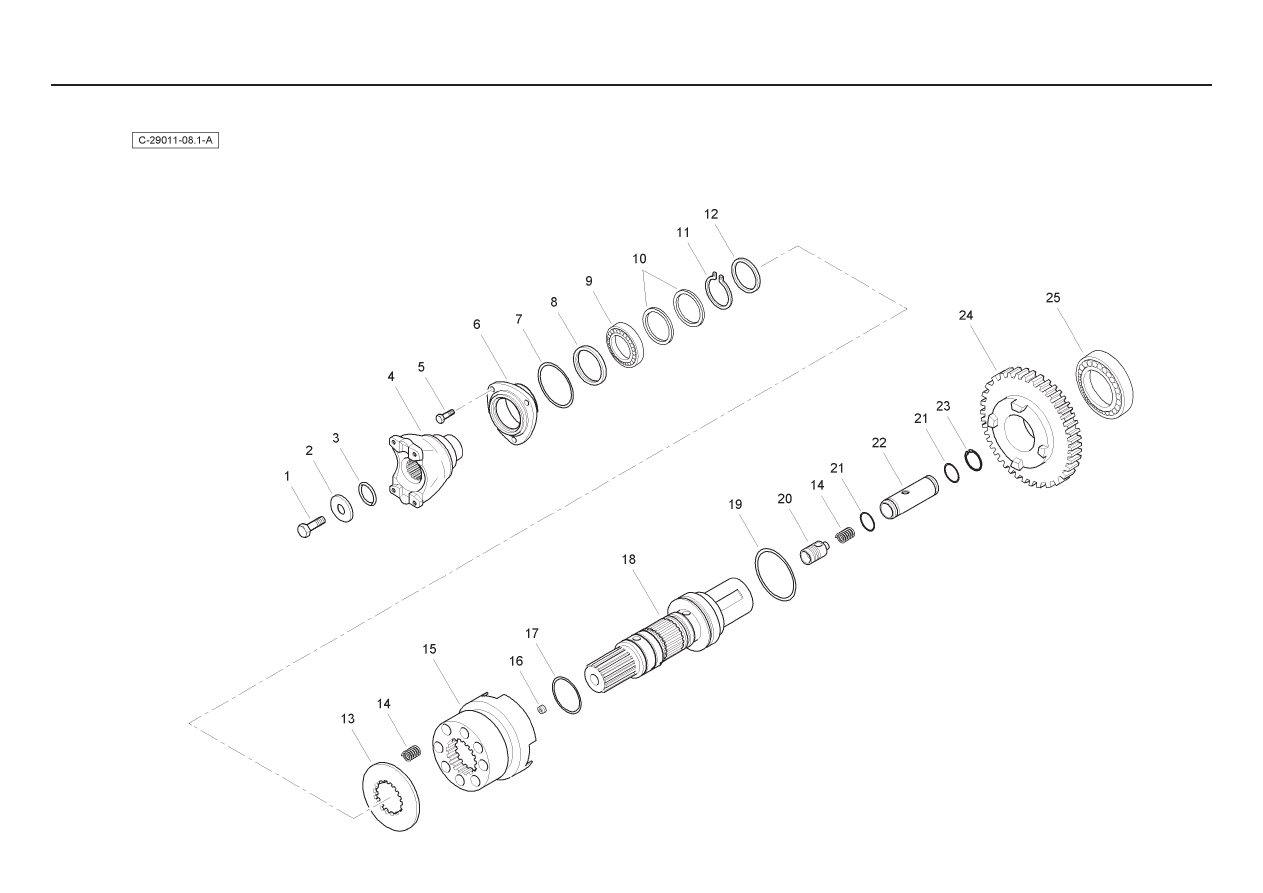

- Servo Power Synchro - Mechnical Parking Brake - 4WD Shaft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6194403M1

1 Bolt

Boulon

Schraube

Perno

2  6194414M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

3

6193384M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4  6195605M1

1 Flange

Flasque

Flansch

Pletina

5  6194416M1

3 Bolt

Boulon

Schraube

Perno

6

6194415M1

1

Front Cover

Couvercle

Deckel

Tapa

7

6194419M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

6194418M1

1

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

9  6194369M1

1 Bearing

Coussinet

Lager

Cojinete

10

6194343M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

11

6193699M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

12  6194420M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

13  6194428M1

1 Spacer

Entretoise

Abstandstuck

Traviesa

14  6194427M1

9 Spring

Ressort

Feder

Muelle

15  6194426M1

1 Sleeve

Manchon

Hulse

Camisa

16  3523998M1

1 Plug

Bouchon

Stopfen

Tapón

17

6194425M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

18

6194424M1

1

Output Shaft

Arbre

Welle

Árbol

19

6194423M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

20

6194722M91

1

Valve

Soupape

Ventil

Válvula, Conj.

21

6194720M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

22  6194721M1

1 Cylinder

Cylindre

Zylinder

Cilindro

23

6194719M1

1

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

24  6194422M1

1 Gear

Engrenage

Zahnrad

Piñón

25  6194421M1

1 Bearing

Coussinet

Lager

Cojinete

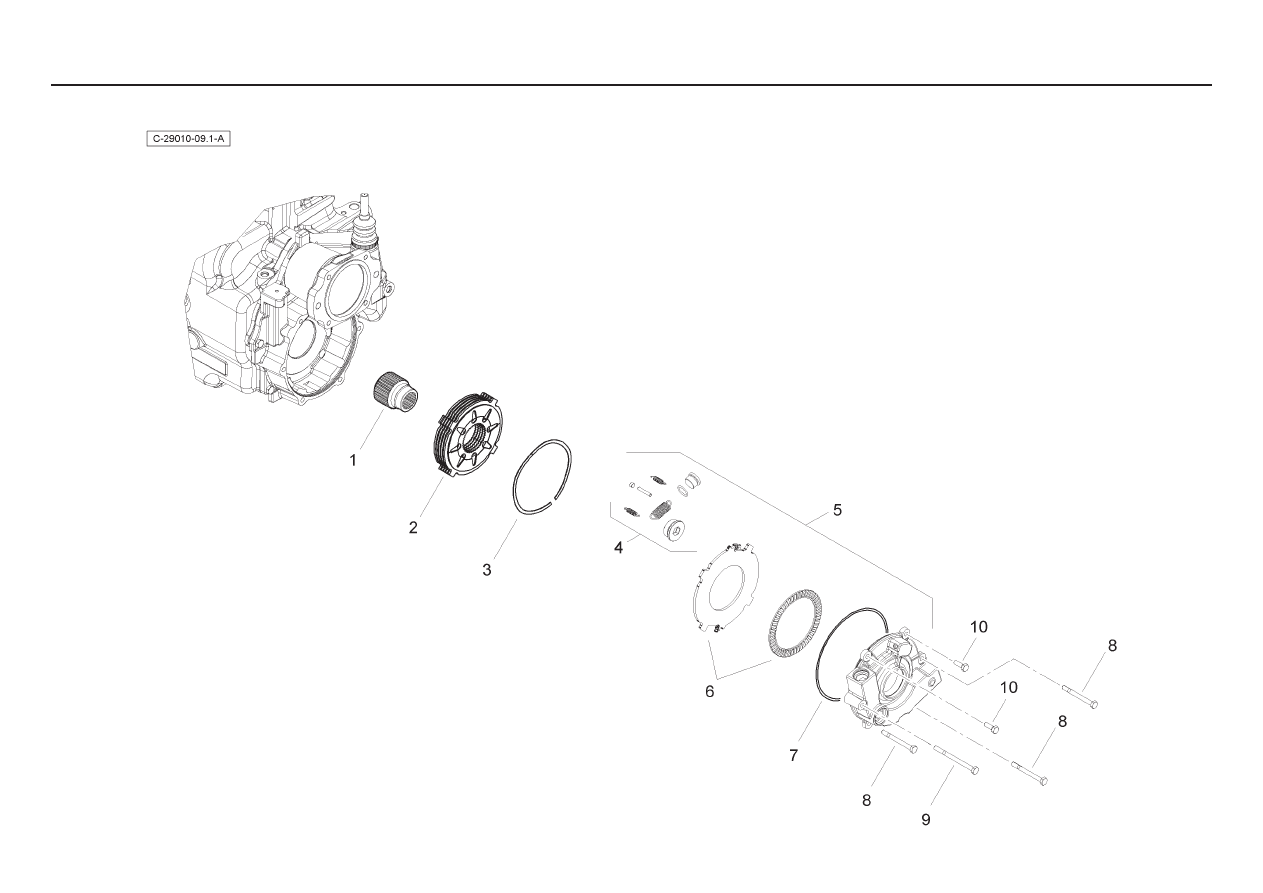

- Servo Power Synchro - Mechnical Parking Brake - Brake

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195606M1

1 Bush

Douille

Buchse

Casquillo

2

6195607M91

1

Brake Pack

Pack De Frein

Pack Bremse

Pack De Freno

3

6195608M1

5

Spacer

Entretoise

Abstandstuck

Pieza Distancia

4

6195614M91

1

Spring Kit

Jeu Ressorts

Federnsatz

Juego Muelles

5  6195610M91

1 Brake

Frein

Bremse

Freno

6

6195613M91

1

Bearing Kit

Jeu Coussinets

Lagersatz

Juego Cojinetes

7

6195609M1

1

O Ring

Joint Torique

O Ring

Junta Torica

8  6195612M1

3 Bolt

Boulon

Schraube

Perno

9  6195611M1

1 Bolt

Boulon

Schraube

Perno

10  6194334M1

2 Bolt

Boulon

Schraube

Perno

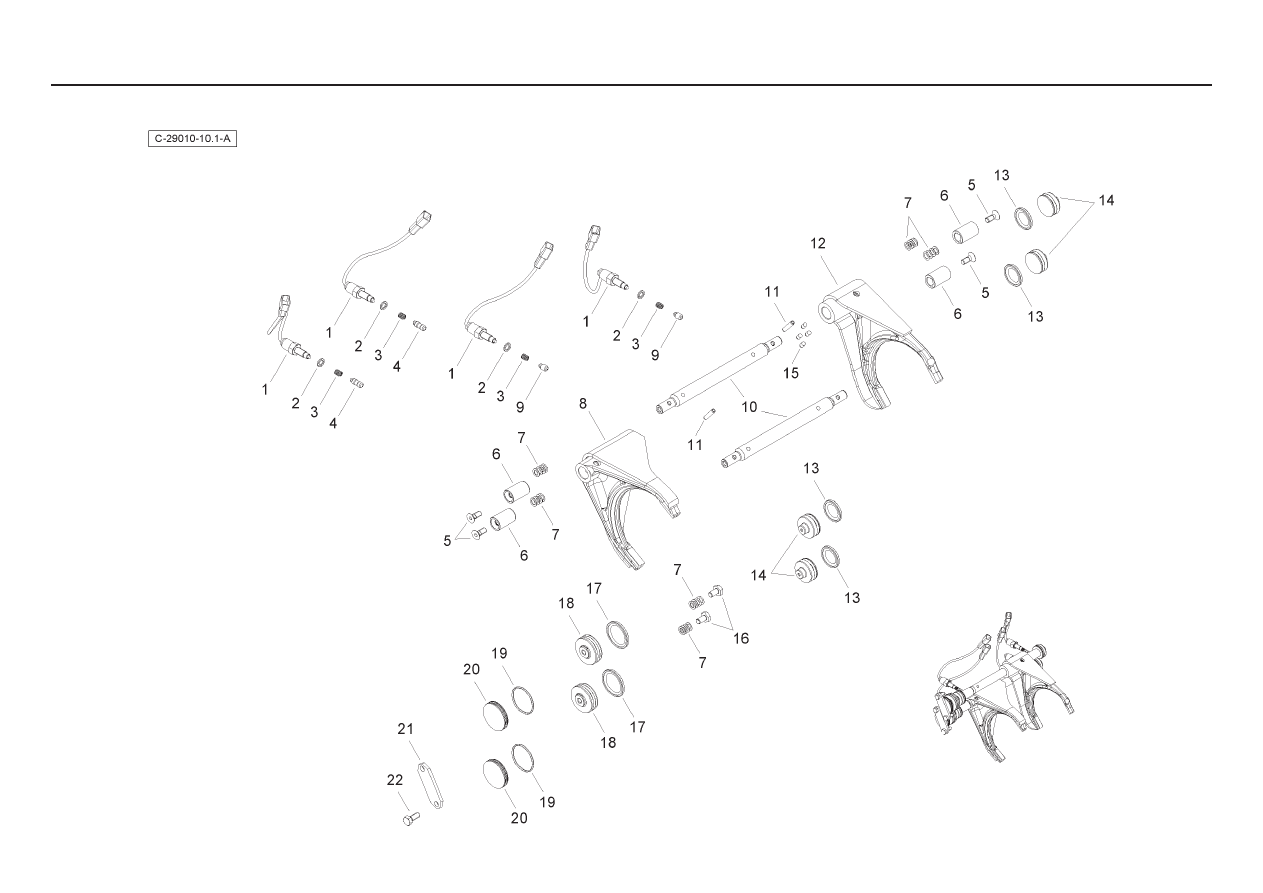

- Servo Power Synchro - Mechnical Parking Brake - Speed Control

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195673M91

4 Switch

Interrupteur

Schalter

Interruptor

2

6195672M1

4

O Ring

Joint Torique

O Ring

Junta Torica

3  6195671M1

4 Spring

Ressort

Feder

Muelle

4  6195674M1

2 Pin

Goupille

Bolzen

Pasador

5  6190282M1

4 Screw

Vis

Schraube

Tornillo

6  6195666M1

4 Bush

Douille

Buchse

Casquillo

7

6195659M1

1

Shim 0.1mm

Cale Reglage

Einstellblech

Calce

7

6195660M1

1

Shim 0.3mm

Cale Reglage

Einstellblech

Calce

7

6195661M1

1

Shim 0.5mm

Cale Reglage

Einstellblech

Calce

7

6195662M1

1

Shim 1mm

Cale Reglage

Einstellblech

Calce

8  6195667M1

1 Fork

Fourchette

Gabel

Horquilla

9

6195670M1

2

Pin

Pin Pin Pin

10

6195668M1

2

Shift Rail

Poste De Commandemen

Gefechtsstand

Puesto De Mando

11

6194447M1

2

Pin

Goupille Fendue

Spaltbolzen

Pasador

12

6195675M1

1

Control Fork

Fourchette

Gabel

Horquilla

13

6195665M1

4

Seal

Joint Etancheite

Dichtring

Reten

14  6195664M1

4 Piston

Piston

Kolben

Piston

15  6195669M1

4 Pin

Goupille

Bolzen

Pasador

16  6195663M1

1 Screw

Vis

Schraube

Tornillo

17

6195658M1

2

Seal

Joint Etancheite

Dichtring

Reten

18

6195657M1

2

Neutral Piston

Piston

Kolben

Piston

19

6195656M1

2

O Ring

Joint Torique

O Ring

Junta Torica

20  6195655M1

2 Plug

Bouchon

Stopfen

Tapón

21

6195654M1

2

Plug Locking

Bouchon

Stopfen

Tapón

22  6190269M1

4 Bolt

Boulon

Schraube

Perno

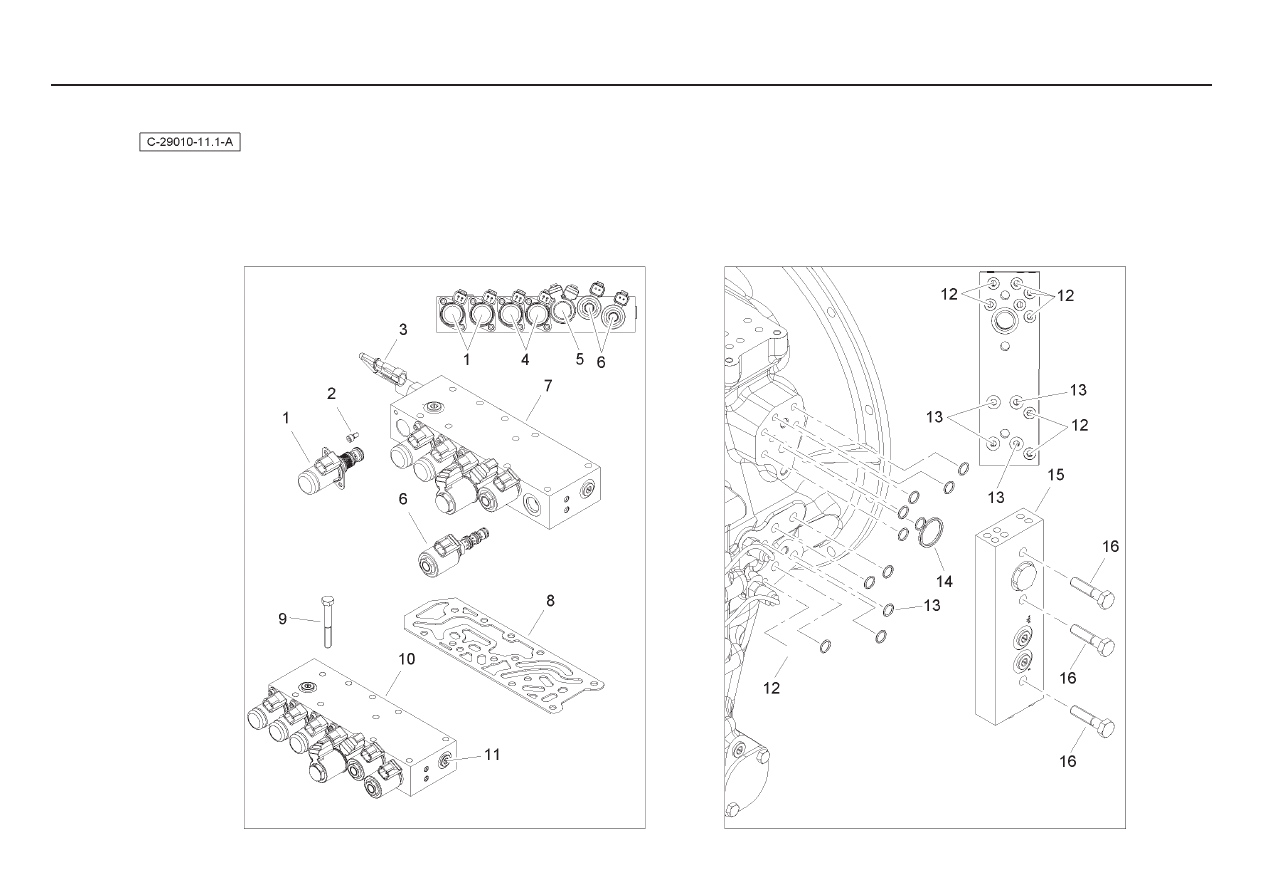

- Servo Power Synchro - Mechnical Parking Brake - Control Valve

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195011M91

2 Valve

Soupape

Ventil

Válvula

2  6195680M1

8 Screw

Vis

Schraube

Tornillo

3

6195168M91

1

Pressure Switch

Manocontact

Druckschalter

Interrup Presion

4

6195012M91

2

Proportional Valve

Soupape

Ventil

Válvula

5

6195681M91

1

Solenoid Valve

Valve Solenoide

Magnetventil

Válvula Solenoid

6

6195682M91

2

Solenoid Valve

Valve Solenoide

Magnetventil

Válvula Solenoid

7

6195679M1

1

Valve Block

Bloc Valve

Ventilblock

Bloque Valvulas

8  6195678M1

1 Gasket

Joint

Dichtscheibe

Empaquetadura

9

6195677M1

10 Screw

Vis

Schraube

Tornillo

10

6195676M91

1

Control Valve

Valve Commande

Steuerventil

Válvula Control

11  6194311M1

2 Plug

Bouchon

Verschlstopfen

Tapón

12

6195601M1

8

O Ring

Joint Torique

O Ring

Junta Torica

13

6195684M1

4

O Ring

Joint Torique

O Ring

Junta Torica

14

6195685M1

1

O Ring

Joint Torique

O Ring

Junta Torica

15

6195683M91

1

Distribution Plate

Distribution Plaque

Platte Verteilung

Placa De Distribucio

16  6194333M1

2 Bolt

Boulon

Schraube

Perno

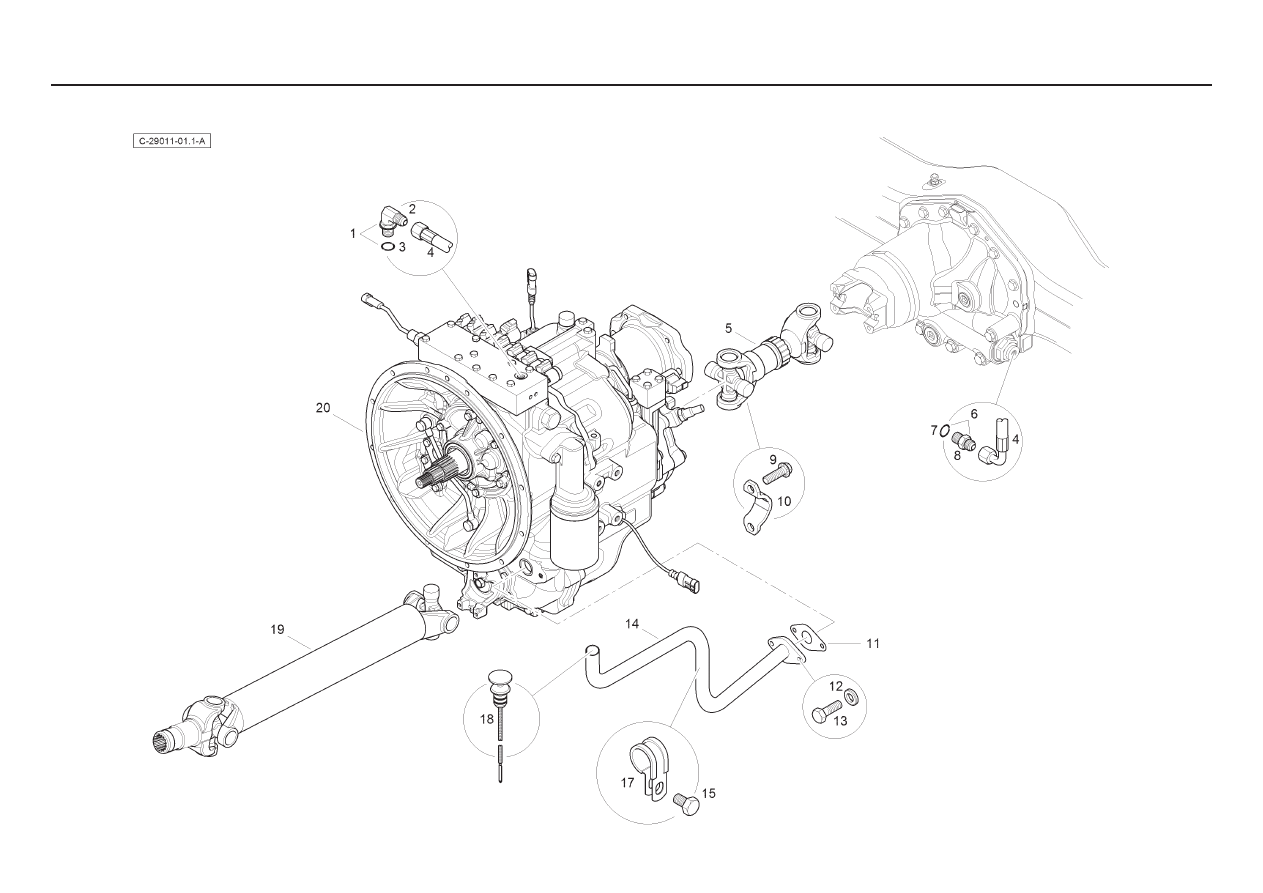

- Servo Power Synchro - SAHR Parking Brake

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

357197X91

1

Elbow & O Ring

Coude

Kniestück

Codo

2  -

1 Elbow

Coude

Winkelstück

Codo

3

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4  6115095M91

1 Hose

Durit

Schlauch

Flexible

5

6115149M91

1

Driveshaft

Arbre de cde

Antriebswelle

Eje De Mando

6  835091M91

1 Connector

Borne

Doppelnippel

Unión

7

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8  -

1 Union

Raccord

Verschraubung

Racor

9

6114053M1

12 Bolt

Boulon

Schraube

Perno

10

6114052M1

6

Bearing Strap

Patte - Coussinet

Lasche - Lager

Faja - Cojinete

11  T121223

1 Gasket

Joint

Dichtscheibe

Empaquetadura

12  385361X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

13  339761X1

2 Bolt

Boulon

Schraubbolzen

Perno

14  T126293

1 Tube

Tube

Rohr

Tubo

15  339020X1

1 Bolt

Boulon

Schraubbolzen

Perno

16  6110569M1

1 Clip

Circlip

Schelle

Clip

17

T120633

1

Dipstick

Jauge

Meßstab

Varilla aceite

18

6115147M91

1

Driveshaft

Arbre de cde

Antriebswelle

Eje De Mando

19

T109988

1

Gearbox

Boite vitesses

Zahnradgetriebe

Caja cambio

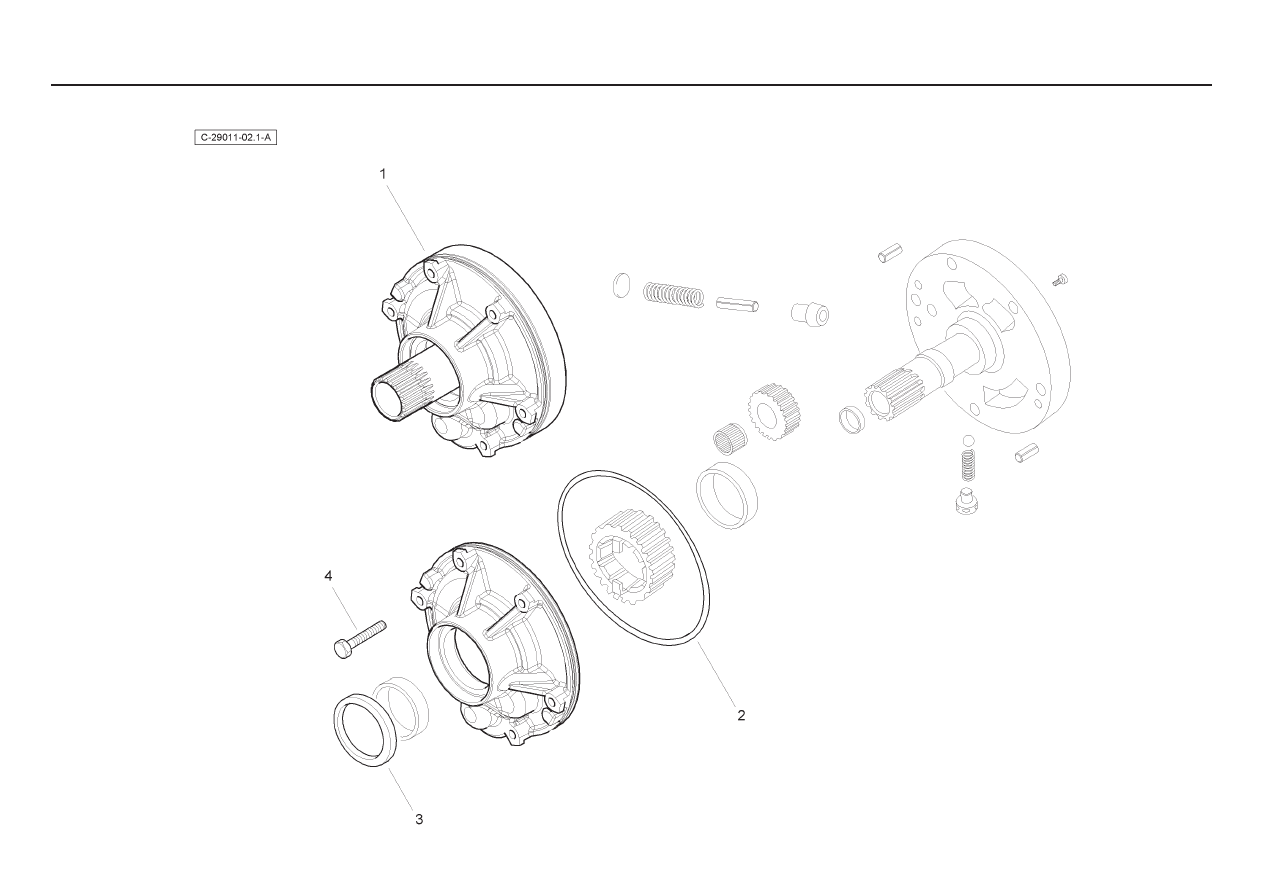

- Servo Power Synchro - SAHR Parking Brake - Oil Pump

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194309M91

1

Pump Assembly

Pompe

Pumpe

Bomba, Conj.

2

6194310M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

3

6194307M1

1

Oil Seal

Bague Étanchéité

Öldichtring

Junta De Aceite

4  6194308M1

6 Bolt

Boulon

Schraube

Perno

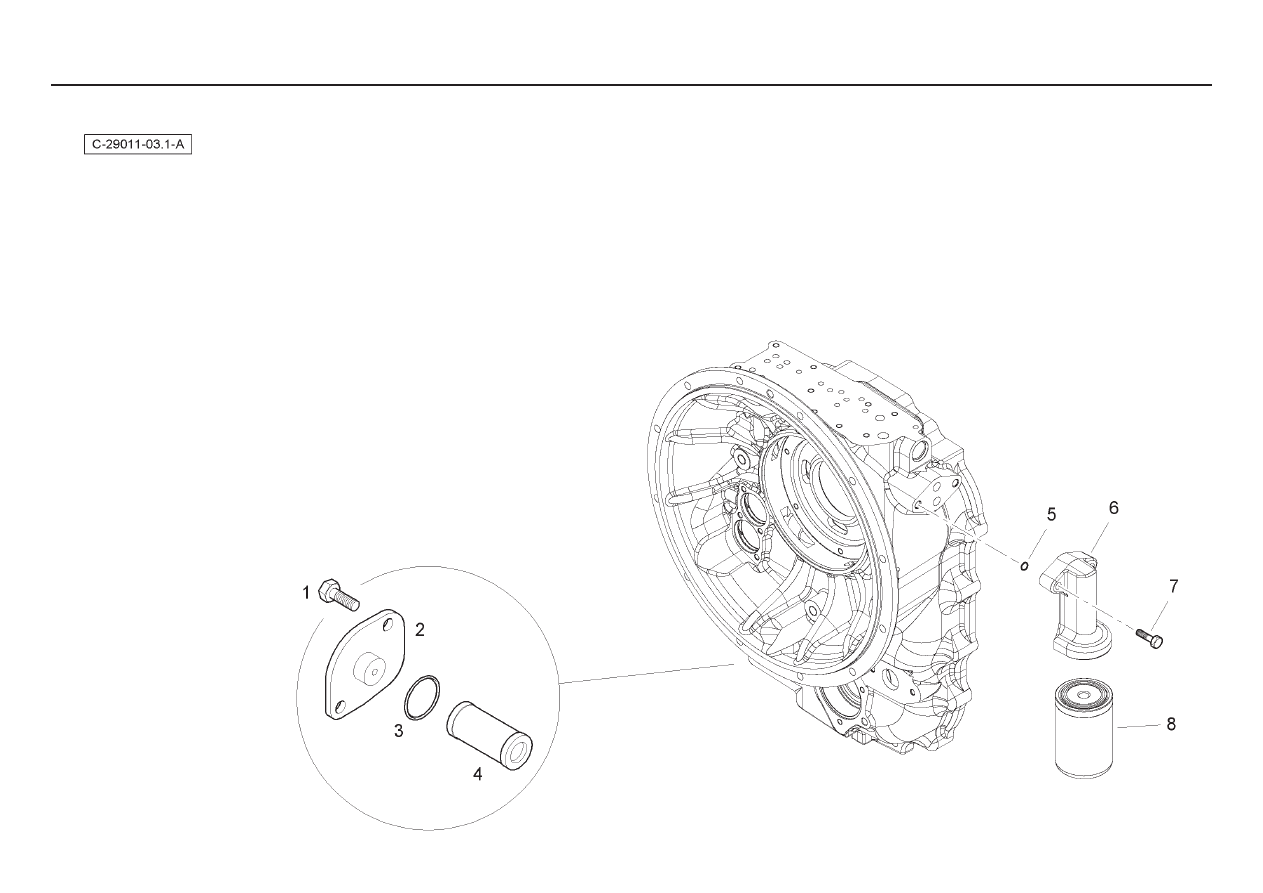

- Servo Power Synchro - SAHR Parking Brake - Oil Filters

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6194333M1

2 Bolt

Boulon

Schraube

Perno

2  6195593M1

1 Cover

Couvercle

Deckel

Cubierta

3

6194314M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4

6194313M1

1

Oil Filter

Crepine

Filtersieb

Alcachofa

5

6194325M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

6

6195638M1

1

Support

Support - Filtre Hui

Lagerung - Olfilter

Dispos. De Sosten

7  6190269M1

2 Bolt

Boulon

Schraube

Perno

8

6110604M91

1

Oil Filter

Filtre A Huile

Öfilter

Filtro De Aceite

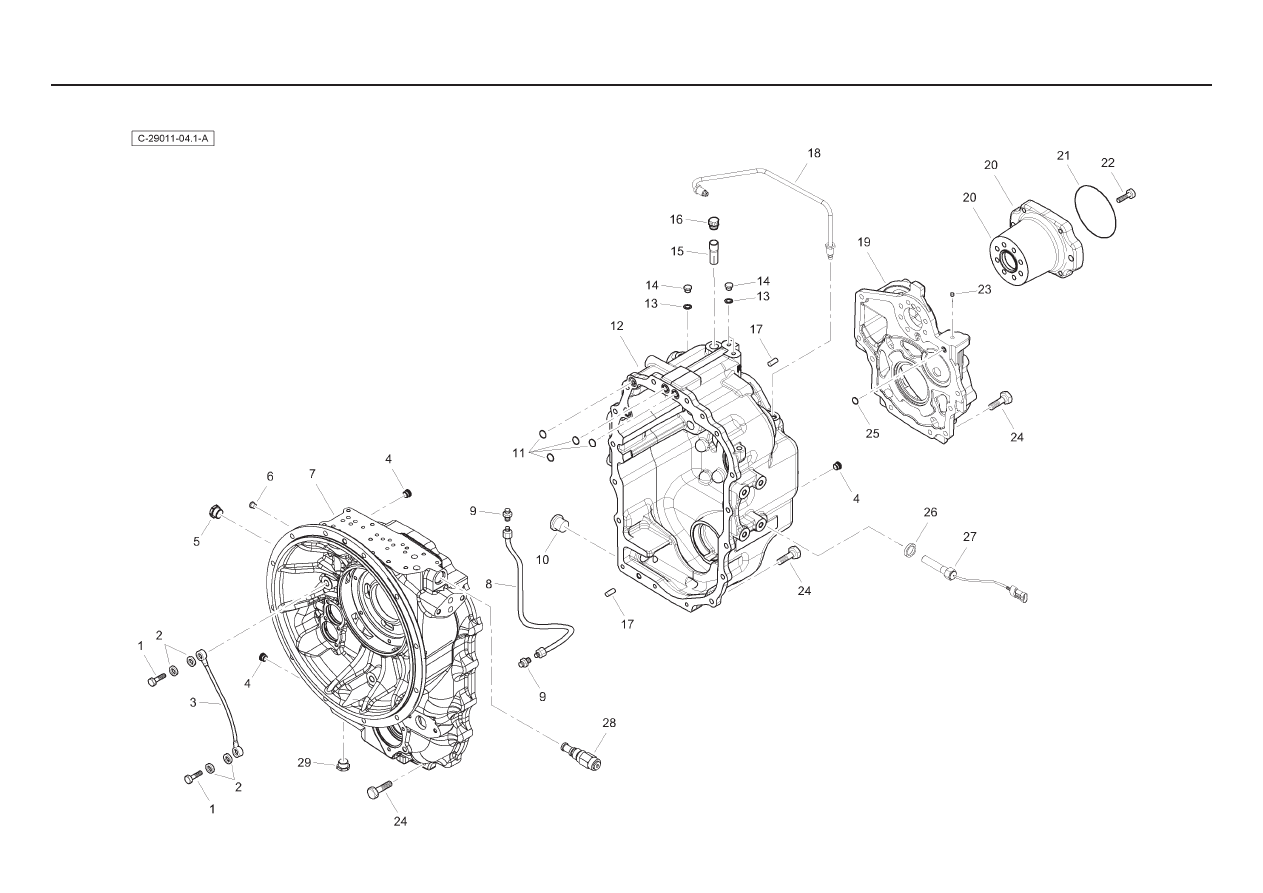

- Servo Power Synchro - SAHR Parking Brake - Housing

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6194338M1

2 Bolt

Boulon

Schraube

Perno

2

6194339M1

4

Copper Washer

Rondelle

Unterlegscheibe

Arandela, Cobre

3

6194340M1

1

Lubrication Pipe

Tuyau Huile Lub

Schmierolleitg

Tubo

4  6194311M1

3 Plug

Bouchon

Verschlstopfen

Tapón

5  6194321M1

1 Plug

Bouchon

Verschlstopfen

Tapón

6  6195597M1

1 Plug

Bouchon

Verschlstopfen

Tapón

7

619563M91

1

Front Housing

Carter Boite Vit

Getriebegehause

Caja Transmision

8

6195642M91

1

Pipe

Tuyo

Leitung Kpl

Tubo

9  6194731M91

2 Connector

Montage

Anschlverschrbg

Unión

10  3523632M1

1 Plug

Bouchon

Stopfen

Tapón

11

6194325M1

4

O Ring

Joint Torique

O Ring

Junta De Tipo O

12

619640M1

1

Rear Housing

Cater Boite Vit

Getriebegehause

Caja Transmision

13

6194329M1

3

Copper Washer

Rondelle

Unterlegscheibe

Arandela, Cobre

14  6194328M1

3 Plug

Bouchon

Verschlstopfen

Tapón

15

6194327M1

1

Breather Pipe

Tuyau Reniflard

Entlüfterleitg

Tubo respiradero

16

6194326M1

1

Breather

Reniflard

Entlufter

Ventilador Del Cárte

17  6194330M1

3 Pin

Goupille

Bolzen

Pasador

18

619561M91

1

Pipe

Tuyo

Leitung Kpl

Tubo

19  6195641M1

1 Cover

Couvercle

Deckel

Cubierta

20

6195599M1

1

Flange PTO

Flasque PTO

Flansch PTO

Pletina PTO

21

6194332M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

22  6195600M1

7 Bolt

Boulon

Schraube

Perno

23  6194964M1

1 Rivet

Rivet

Niete

Remache

24  6194334M1

23 Bolt

Boulon

Schraube

Perno

25

6195601M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

26  6195645M1

1 Washer

Rondelle

Scheibe

Arandela

27

6195644M91

1

Speed Sensor

Detecteur

Sensor

Detector

28

6195643M91

1

Valve

Valve

Druckventil

Valvula Presion

29  6195598M1

1 Plug

Bouchon

Verschlstopfen

Tapón

- Servo Power Synchro - SAHR Parking Brake - Input & PTO Shafts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194343M1

2

Seal Ring

Joint Étanchéité

Dichtring

Anillo, Estanqueidad

2

6190292M1

1

Circlip

Segment D’arret

Sicherungsring

Anillo De Resorte

3  6194345M1

1 Bearing

Coussinet

Lager

Cojinete

4  6194346M1

1 Spacer

Entretoise

Abstandstuck

Traviesa

5

6194347M1

2

Needle Bearing

Roulement Aigui

Nadellager

Cojinete, Agujas

6  6195602M1

1 Gear

Engrenage

Zahnrad

Engranaje

7

6194349M1

2

Lock Ring

Bague serrage

Sicherungsring

Aro de seguridad

8

6194350M1

2

Clutch Plate Lock Ring

Bague Serrage

Sicherungsring

Placa De Bloqueo

9

6194957M91

2

Clutch Kit

Jeu Embrayage

Kupplungsatz

Embrague

10

6194351M1

3

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

11

6194495M1

2

Lock Ring

Bague serrage

Sicherungsring

Aro de seguridad

12

6194355M1

2

Lock Spring Cover

Cuvette Ressort

Federtasse

Cubeta Muelle

13  6194354M1

2 Spring

Ressort

Feder

Muelle

14

6194357M1

2

Clutch Sleeve

Manchon

Hulse

Camisa

15

6194358M1

2

Clutch Piston

Piston

Kolben

Pistón

16

6194359M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

17

6194360M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

18

6194496M91

1

Inner Shaft Kit

Arbre

Welle Komplett

Árbol, Conj.

19

6194365M1

2

Split Pin

Goupille Fendue

Spaltbolzen

Pasador Elástico

20  6194497M1

4 Rivet

Rivet

Niete

Remache

21  6194362M1

1 Gear

Engrenage

Zahnrad

Piñón

22  6194364M1

1 Bearing

Coussinet

Lager

Cojinete

23

6194356M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

24

6194363M1

4

Seal

Joint Étanchéité

Dichtring

Junta

25

6194368M1

1

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

26  6194367M1

1 Bearing

Coussinet

Lager

Cojinete

27

6195603M1

1

PTO Transmisson Shaft

Arbre De Cde PTO

Antriebswelle PTO

Eje De Mando PTO

- Servo Power Synchro - SAHR Parking Brake - Reverse & Primary Shafts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

 1

6194369M1

2

Bearing

Coussinet

Lager

Cojinete

 2

6194370M1

1

Reverse Shaft

Arbre

Welle

Árbol

 3

6194373M1

1

Bearing

Coussinet

Lager

Cojinete

 4

6194372M1

1

Primary Shaft

Arbre

Welle

Árbol

 5

6194371M1

1

Bearing

Coussinet

Lager

Cojinete

- Servo Power Synchro - SAHR Parking Brake - Secondary Shaft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194380M1

1

Lock Ring

Bague Serrage

Sicherungsring

Anillo De Retención

2  6194373M1

1 Bearing

Coussinet

Lager

Cojinete

3

6194376M1

AR  Shim 0.05mm

Cale Reglage

Einstellblech

Calce

3

6194377M1

AR  Shim 0.10mm

Cale Reglage

Einstellblech

Calce

3

6194378M1

AR  Shim 0.30mm

Cale Reglage

Einstellblech

Calce

3

6194379M1

AR  Shim 0.50mm

Cale Reglage

Einstellblech

Calce

4

6194375M1

1

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

5  6194374M1

1 Gear

Engrenage

Zahnrad

Piñón

6

6194391M91

1

Synchronising Ring

Jeu De Synchro

Synchronsatz

Juego De Sincro

7  6194392M1

1 Gear

Engrenage

Zahnrad

Piñón

8

6194413M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

9  6194412M1

1 Gear

Engrenage

Zahnrad

Piñón

10

6194411M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

11

6195604M1

1

Secondary Shaft

Arbre - Secondaire

Welle - Sekundar

Arbol - Secundario

12  6194393M1

1 Gear

Engrenage

Zahnrad

Piñón

13

6195647M1

2

Clutch Ring

Anneau - Embrayage

Ring - Schaltkupplun

Aro - Embrague

14

6195649M1

2

Tapered Friction Ring

Bague De Friction Co

Kegeliger Reibring

Anillo De Friccion C

15  6195651M1

3 Spring

Ressort

Feder

Muelle

16  6195650M1

3 Pin

Goupille

Bolzen

Pasador

17

6194398M1

3

Plate

Plaque

Platte

Placa De Bloqueo

18

6195653M91

1

Synchronizing Kit

Jeu Synchro

Synchronsatz

Juego Cambio Sinc.

19  6195652M1

1 Sleeve

Manchon

Hulse

Mancha

20  6195648M1

1 Hub

Moyeu

Nabe

Cubo

21

6194365M1

1

Split Pin

Goupille Fendue

Spaltbolzen

Pasador Elástico

22  6194410M1

1 Gear

Engrenage

Zahnrad

Piñón

23

6194409M1

1

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

24  6194408M1

1 Bearing

Coussinet

Lager

Cojinete

25

6194407M1

1

Oil Seal

Bague Etancheite

Öldichtring

Junta De Aceite

26

6194988M1

1

Flange

Flasque

Flansch

Brida De Unión

27

6194405M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

28  6194404M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

29  6194403M1

1 Bolt

Boulon

Schraube

Perno

- Servo Power Synchro - SAHR Parking Brake - 4WD Shaft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6194403M1

1 Bolt

Boulon

Schraube

Perno

2  6194414M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

3

6193384M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4  6195605M1

1 Flange

Flasque

Flansch

Pletina

5  6194416M1

3 Bolt

Boulon

Schraube

Perno

6

6194415M1

1

Front Cover

Couvercle

Deckel

Tapa

7

6194419M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

6194418M1

1

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

9  6194369M1

1 Bearing

Coussinet

Lager

Cojinete

10

6194343M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

11

6193699M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

12  6194420M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

13  6194428M1

1 Spacer

Entretoise

Abstandstuck

Traviesa

14  6194427M1

9 Spring

Ressort

Feder

Muelle

15  6194426M1

1 Sleeve

Manchon

Hulse

Camisa

16  3523998M1

1 Plug

Bouchon

Stopfen

Tapón

17

6194425M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

18

6194424M1

1

Output Shaft

Arbre

Welle

Árbol

19

6194423M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

20

6194722M91

1

Valve

Soupape

Ventil

Válvula, Conj.

21

6194720M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

22  6194721M1

1 Cylinder

Cylindre

Zylinder

Cilindro

23

6194719M1

1

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

24  6194422M1

1 Gear

Engrenage

Zahnrad

Piñón

25  6194421M1

1 Bearing

Coussinet

Lager

Cojinete

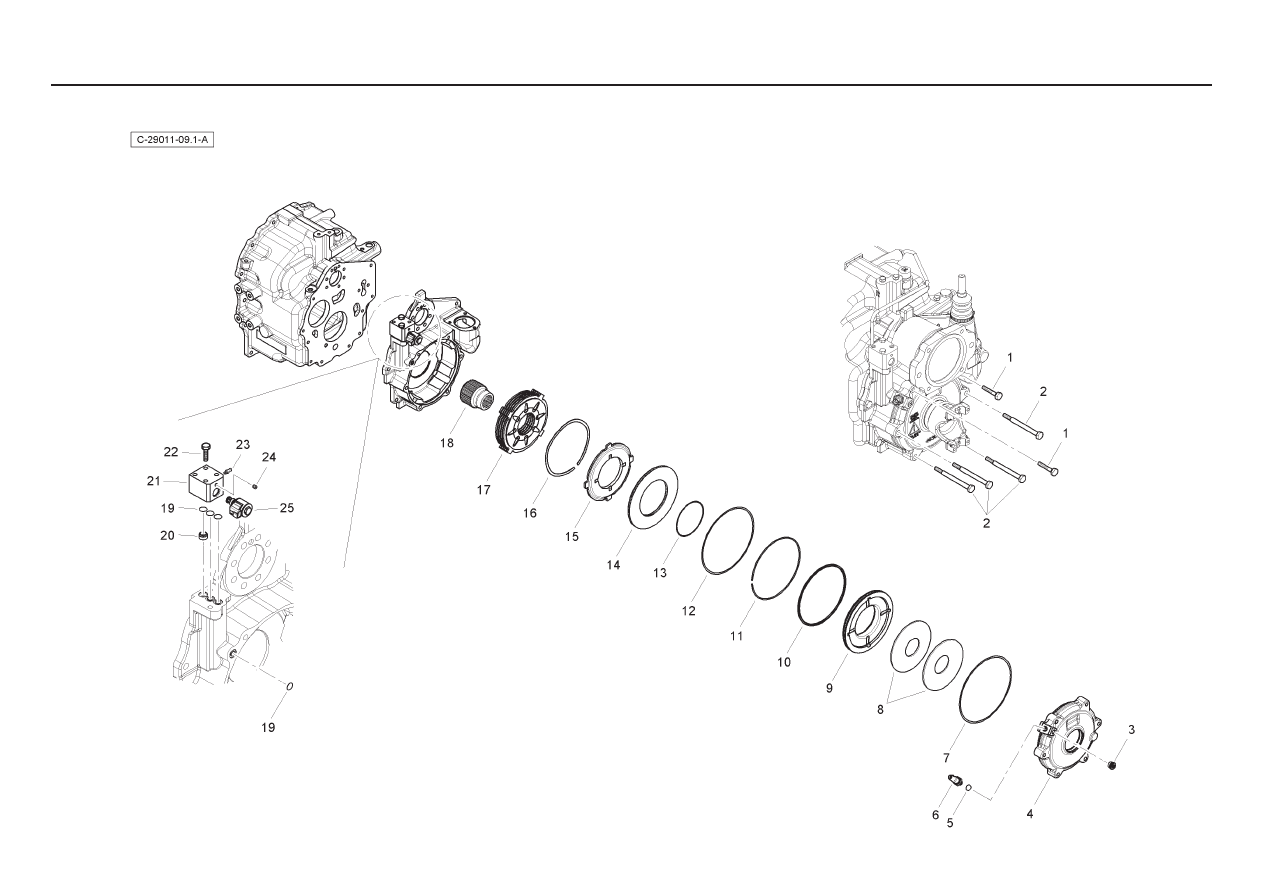

- Servo Power Synchro - SAHR Parking Brake - Brake

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195637M1

2 Bolt

Boulon

Schraube

Perno

2  6195635M1

4 Bolt

Boulon

Schraube

Perno

3  6194311M1

1 Plug

Bouchon

Verschlstopfen

Tapón

4

6195621M1

1

Brake Cover

Couvercle - Frein

Deckel - Bremse

Cubierta - Freno

5

6194339M1

1

Copper Washer

Rondelle

Unterlegscheibe

Arandela, Cobre

6

6195623M91

1

Pressure Sensor

Detecteur

Sensor

Detector

7

6195609M1

1

O Ring

Joint Torique

O Ring

Junta Torica

8

6195622M1

2

Brake Spring

Ressort - Frein

Feder - Bremse

Muelle - Freno

9

6195625M1

1

Brake Piston

Piston - Frein

Kolben - Bremse

Piston - Freno

10

6195626M1

1

O Ring

Joint Torique

O Ring

Junta Torica

11

6195624M1

1

Stop Ring

Anneau

Ring

Aro

12

6195627M1

1

O Ring

Joint Torique

O Ring

Junta Torica

13

6195628M1

1

O Ring

Joint Torique

O Ring

Junta Torica

14

6195629M1

1

Retaining Plate

Plaque Retenue

Halteplatte

Pletina Retencio

15

6195630M1

1

Brake Counterplate

Contre Plaque - Frei

Gegenplatte - Bremse

Contraplaca - Freno

16

6195608M1

5

Spacer

Entretoise

Abstandstuck

Pieza Distancia

17

6195607M91

1

Brake Pack

Pack De Frein

Pack Bremse

Pack De Freno

18  6195606M1

1 Bush

Douille

Buchse

Casquillo

19

6195601M1

4

O Ring

Joint Torique

O Ring

Junta Torica

20  6195634M1

1 Bush

Douille

Buchse

Casquillo

21

6195632M91

1

Hydraulic Control Block

Bloc Controle Hydrau

Block Steuerung Hydr

Bloque Mando Hidraul

22  6195633M1

2 Bolt

Boulon

Schraube

Perno

23

6195636M1

1

Grease Nipple

Graisseur

Schmiernippel

Engrasador

24  6194964M1

1 Rivet

Rivet

Niete

Remache

25

6195631M91

1

Solenoid Valve

Valve Solénoïde

Magnetventil

Válvula Solenoid
