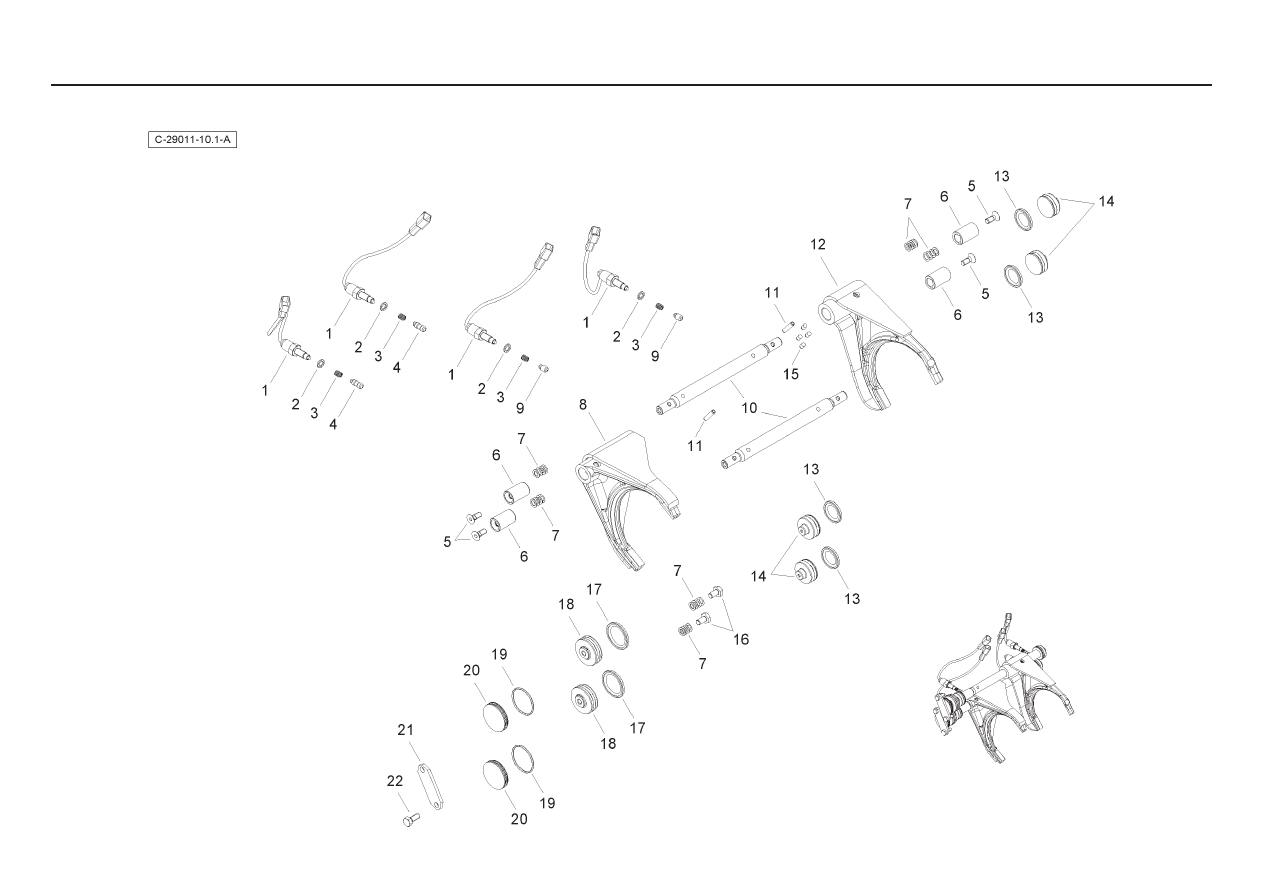

Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 7

- Servo Power Synchro - SAHR Parking Brake - Speed Control

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195673M91

4 Switch

Interrupteur

Schalter

Interruptor

2

6195672M1

4

O Ring

Joint Torique

O Ring

Junta Torica

3  6195671M1

4 Spring

Ressort

Feder

Muelle

4  6195674M1

2 Pin

Goupille

Bolzen

Pasador

5  6190282M1

4 Screw

Vis

Schraube

Tornillo

6  6195666M1

4 Bush

Douille

Buchse

Casquillo

7

6195659M1

1

Shim 0.1mm

Cale Reglage

Einstellblech

Calce

7

6195660M1

1

Shim 0.3mm

Cale Reglage

Einstellblech

Calce

7

6195661M1

1

Shim 0.5mm

Cale Reglage

Einstellblech

Calce

7

6195662M1

1

Shim 1mm

Cale Reglage

Einstellblech

Calce

8  6195667M1

1 Fork

Fourchette

Gabel

Horquilla

9

6195670M1

2

Pin

Pin Pin Pin

10

6195668M1

2

Shift Rail

Poste De Commandemen

Gefechtsstand

Puesto De Mando

11

6194447M1

2

Pin

Goupille Fendue

Spaltbolzen

Pasador

12

6195675M1

1

Control Fork

Fourchette

Gabel

Horquilla

13

6195665M1

4

Seal

Joint Etancheite

Dichtring

Reten

14  6195664M1

4 Piston

Piston

Kolben

Piston

15  6195669M1

4 Pin

Goupille

Bolzen

Pasador

16  6195663M1

1 Screw

Vis

Schraube

Tornillo

17

6195658M1

2

Seal

Joint Etancheite

Dichtring

Reten

18

6195657M1

2

Neutral Piston

Piston

Kolben

Piston

19

6195656M1

2

O Ring

Joint Torique

O Ring

Junta Torica

20  6195655M1

2 Plug

Bouchon

Stopfen

Tapón

21

6195654M1

2

Plug Locking

Bouchon

Stopfen

Tapón

22  6190269M1

4 Bolt

Boulon

Schraube

Perno

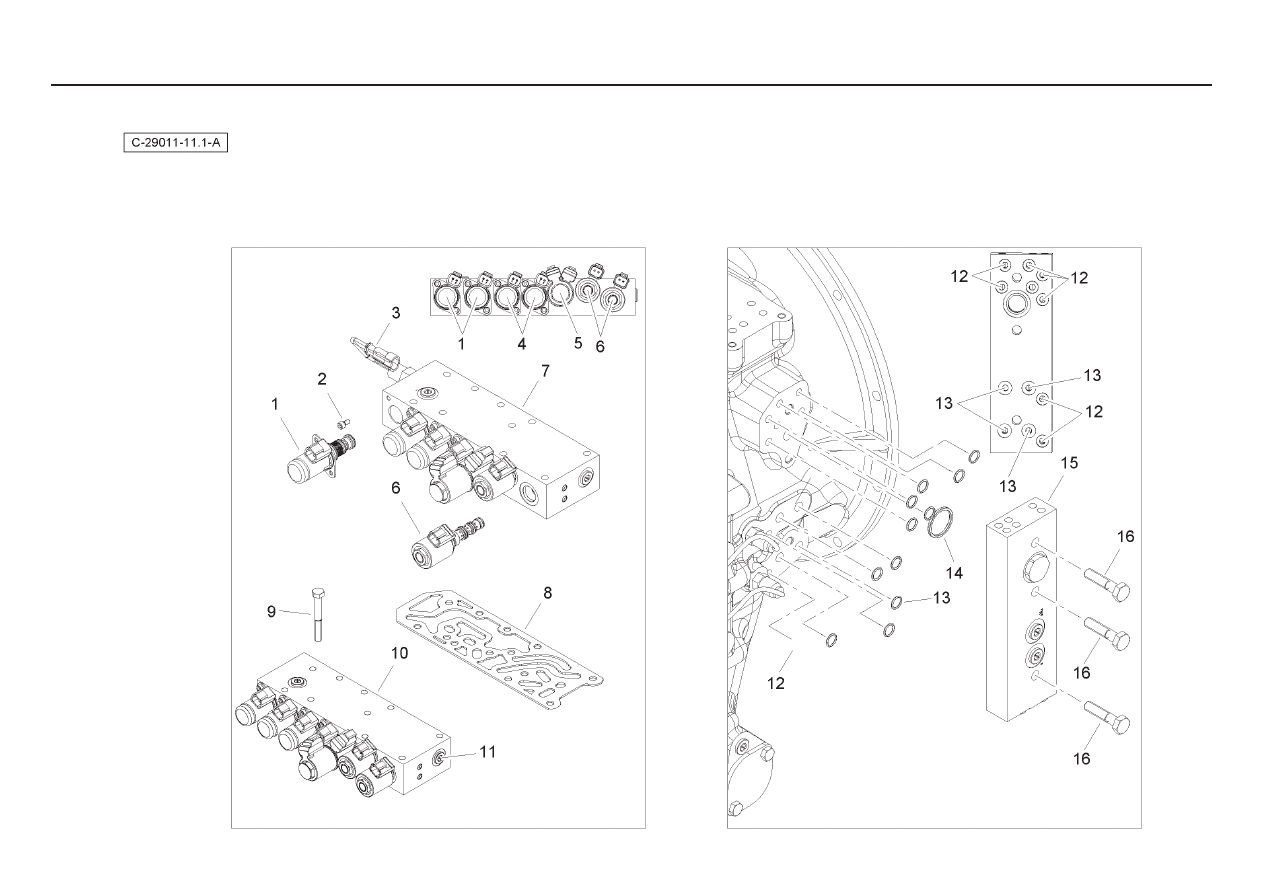

- Servo Power Synchro - SAHR Parking Brake - Control Valve

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195011M91

2 Valve

Soupape

Ventil

Válvula

2  6195680M1

8 Screw

Vis

Schraube

Tornillo

3

6195168M91

1

Pressure Switch

Manocontact

Druckschalter

Interrup Presion

4

6195012M91

2

Proportional Valve

Soupape

Ventil

Válvula

5

6195681M91

1

Solenoid Valve

Valve Solenoide

Magnetventil

Válvula Solenoid

6

6195682M91

2

Solenoid Valve

Valve Solenoide

Magnetventil

Válvula Solenoid

7

6195679M1

1

Valve Block

Bloc Valve

Ventilblock

Bloque Valvulas

8  6195678M1

1 Gasket

Joint

Dichtscheibe

Empaquetadura

9

6195677M1

10 Screw

Vis

Schraube

Tornillo

10

6195676M91

1

Control Valve

Valve Commande

Steuerventil

Válvula Control

11  6194311M1

2 Plug

Bouchon

Verschlstopfen

Tapón

12

6195601M1

8

O Ring

Joint Torique

O Ring

Junta Torica

13

6195684M1

4

O Ring

Joint Torique

O Ring

Junta Torica

14

6195685M1

1

O Ring

Joint Torique

O Ring

Junta Torica

15

6195683M91

1

Distribution Plate

Distribution Plaque

Platte Verteilung

Placa De Distribucio

16  6194333M1

2 Bolt

Boulon

Schraube

Perno

- White Paint

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

- Yellow Paint

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

- Sundries - Synchro - Cab - with Air Con

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

- Sundries - Synchro - Cab - without Air Con

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

- Sundries - Synchro - Canopy - without Air Con

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

- Sundries - Powershift Servo Synchro - Cab - with Air Con

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

- Sundries - Powershift Servo Synchro - Cab - without Air Con

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

- Sundries - Powershift Servo Synchro - Canopy - without Air Con

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

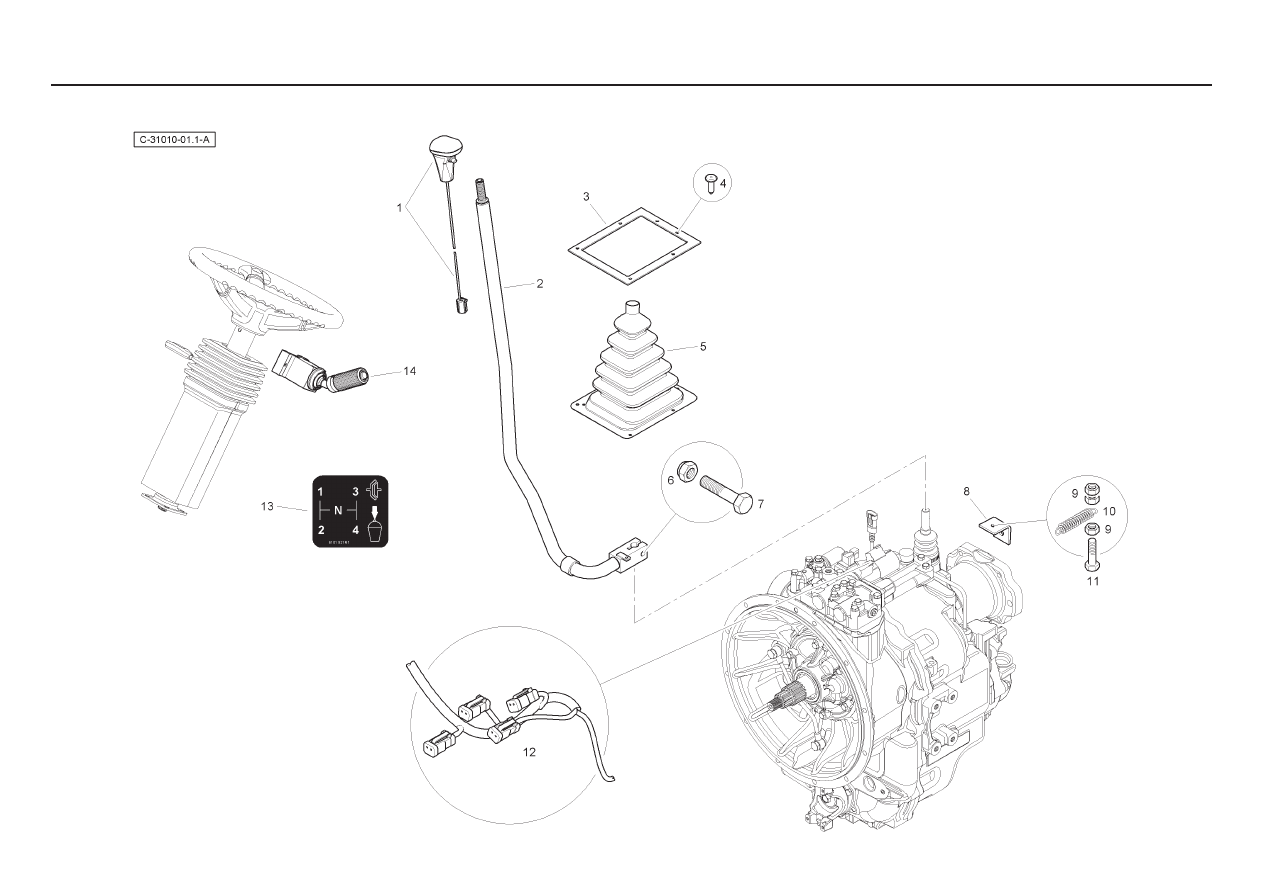

- Synchro - 2 Wheel Steer - 4 Speed

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T103509

1

Gear Lever Knob

Pommeau

Knopf

Pomo

2

T101299

1

Gear Lever

Levier

Hebel

Palanca

3

6101249M2

1

Retainer

Dispositif De Retenu

Befestigungsteil

Fijación

4  3521303M3

6 Fastener

Agrafe

Halteklammer

Enganche

5  6101248M3

1 Gaiter

Manchette

Manschette

Fuelle

6  1440330X1

1 Nut

Ecrou

Flachmutter

Tuerca

7  3009511X1

1 Bolt

Goupille

Bolzen

Perno

8

T105265

1

Bracket

Support Fixation

Haltearm

Soporte

9

339169X1

3

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

10

1475805M1

1

Spring

Siège De Ressort

Federsitz

Muelle

11  339337X1

1 Bolt

Goupille

Bolzen

Perno

12  T105068

1 Harness

Faisceau

Beschirrung

Arnés

13  6101921M1

1 Decal

Adhésif

Aufkleber

Adhesivo

14  6114580M91

1 Lever

Levier

Hebel

Palanca

- Synchro - 2 Wheel Steer - 3 Speed

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T103509

1

Gear Lever Knob

Pommeau

Knopf

Pomo

2

T101299

1

Gear Lever

Levier

Hebel

Palanca

3

6101249M2

1

Retainer

Dispositif De Retenu

Befestigungsteil

Fijación

4  3521303M3

6 Fastener

Agrafe

Halteklammer

Enganche

5  6101248M3

1 Gaiter

Manchette

Manschette

Fuelle

6  1440330X1

1 Nut

Ecrou

Flachmutter

Tuerca

7  3009511X1

1 Bolt

Goupille

Bolzen

Perno

8

T105265

1

Bracket

Support Fixation

Haltearm

Soporte

9

339169X1

3

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

10

1475805M1

1

Spring

Siège De Ressort

Federsitz

Muelle

11  339337X1

1 Bolt

Goupille

Bolzen

Perno

12  T105068

1 Harness

Faisceau

Beschirrung

Arnés

13  6101922M1

1 Decal

Adhésif

Aufkleber

Adhesivo

14  6114580M91

1 Lever

Levier

Hebel

Palanca

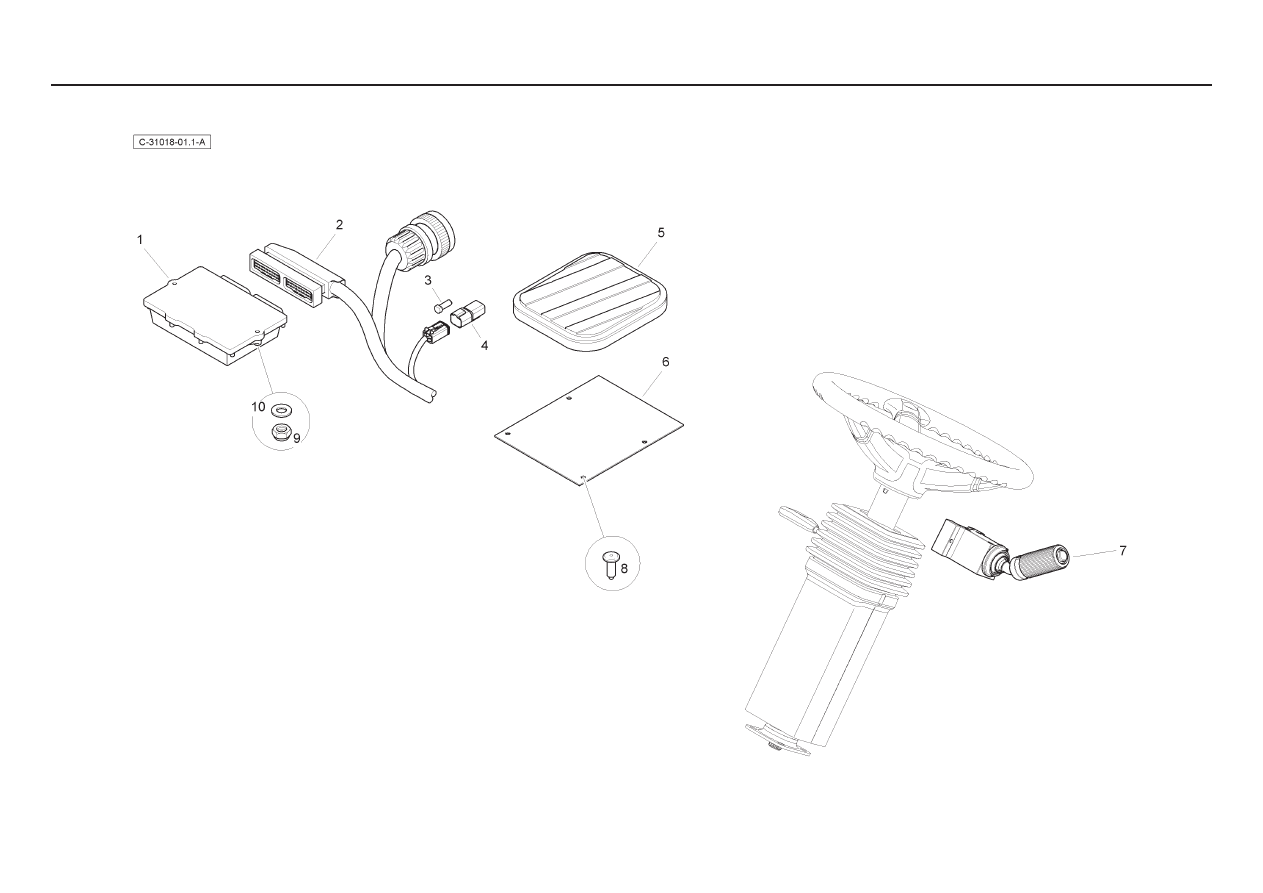

- Servo Power Synchro - 2 Wheel Steer - 4 Speed

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114661M94

1

Transmission Controller

Contrôleur De Transmission

Getriebe-Steuerpult

Regulador De Transmisson

2  T105069

1 Harness

Faisceau

Beschirrung

Arnés

3  T124904

2 Plug

Bouchon

VerschlStopfen

Tapón

4  T124903

1 Connector

Borne

Doppelnippel

Conector

5

T102833

1

Floor Mat Plug

Bouchon

VerschlStopfen

Tapón

6  6106390M1

1 Plate

Plaque

Platte

Plato

7  6114581M91

1 Lever

Levier

Hebel

Palanca

8  3521303M3

4 Fastener

Agrafe

Halteklammer

Cierre

9  1441494X1

2 Nut

Ecrou

Mutter

Tuerca

10  390469X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

- Servo Power Synchro - 2 Wheel Steer - 3 Speed

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114661M94

1

Transmission Controller

Contrôleur De Transmission

Getriebe-Steuerpult

Regulador De Transmisson

2  T105069

1 Harness

Faisceau

Beschirrung

Arnés

3  T124904

2 Plug

Bouchon

VerschlStopfen

Tapón

4  T124903

1 Connector

Borne

Doppelnippel

Conector

5

T102833

1

Floor Mat Plug

Bouchon

VerschlStopfen

Tapón

6  6106390M1

1 Plate

Plaque

Platte

Plato

7  6114581M91

1 Lever

Levier

Hebel

Palanca

8  3521303M3

4 Fastener

Agrafe

Halteklammer

Cierre

9  1441494X1

2 Nut

Ecrou

Mutter

Tuerca

10  390469X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6115045M91

1

Rear Axle

Essieu Arrière

Hinterachse

Eje Trasero

2  T101333

8 Washer

Rondelle

Unterlegscheibe

Arandela

3  T101351

4 Bolt

Boulon

Schraubbolzen

Perno

4

T101337

2

Spacer

Entretoise

Abstandstück

Pieza Distancia

5

6106829M91

20

Wheel Nut

Ecrou

Mutter

Tuerca

6  6110797M1

4 Nut

Ecrou

Mutter

Tuerca

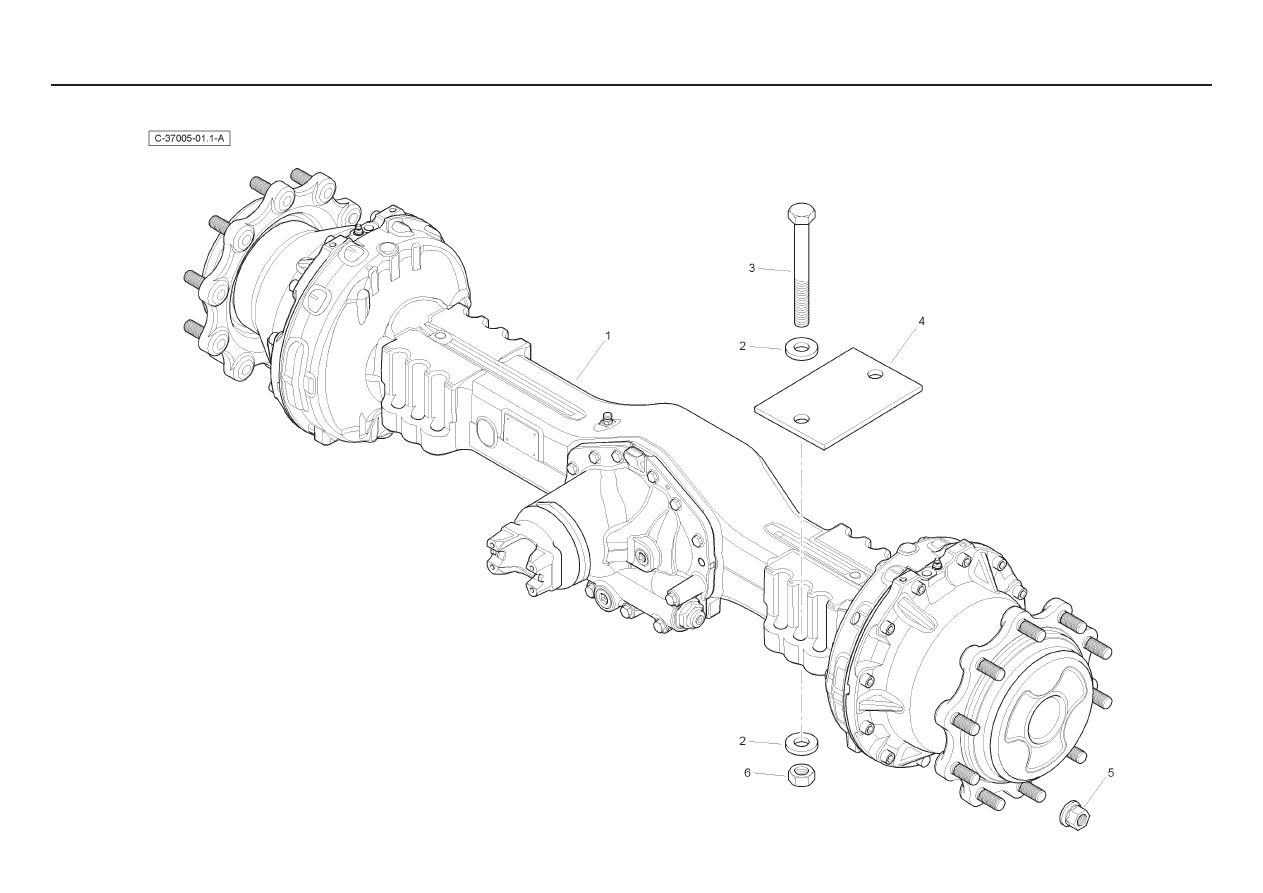

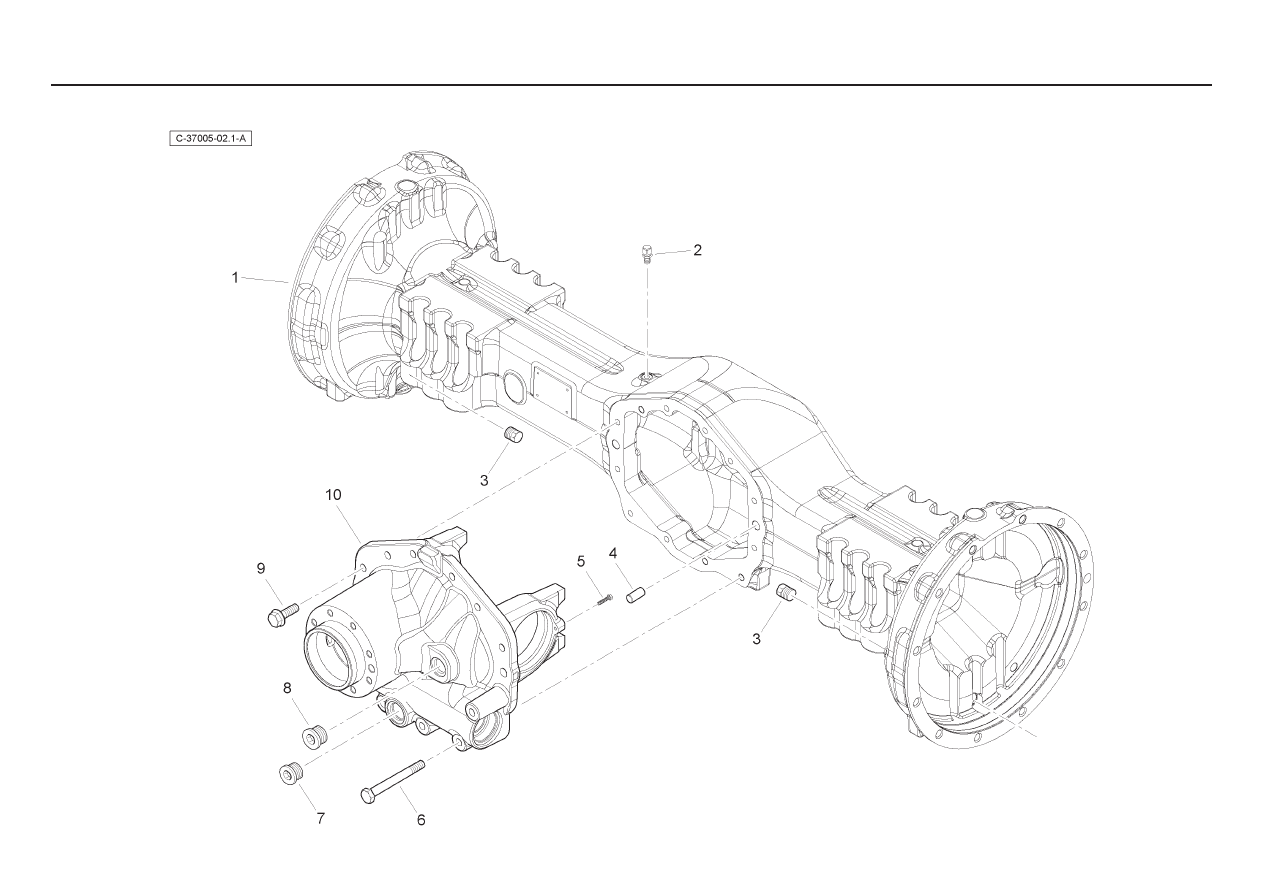

- Axle Housing

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6195534M91

1

Axle Housing

Trompette

Achsgehäuse

Cárter De Puente

2

3475328M1

1

Breather

Reniflard

Entlufter

Ventilador Del Cárte

3  3475329M1

2 Plug

Bouchon

Ablasschraube

Tapón

4  3475341M1

2 Pin

Goupille

Bolzen

Pasador

5  6195536M1

2 Screw

Goupille

Bolzen

Perno

6  6195538M1

4 Screw

Goupille

Bolzen

Perno

7  3523632M1

1 Plug

Bouchon

Stopfen

Tapón

8  6195535M1

1 Plug

Bouchon

Stopfen

Tapón

9  3523067M1

8 Bolt

Boulon

Schraubbolzen

Tornillo

10

6195537M91

1

Differential Support

Support

Lagerung

Dispos. De Sosten
