Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 4

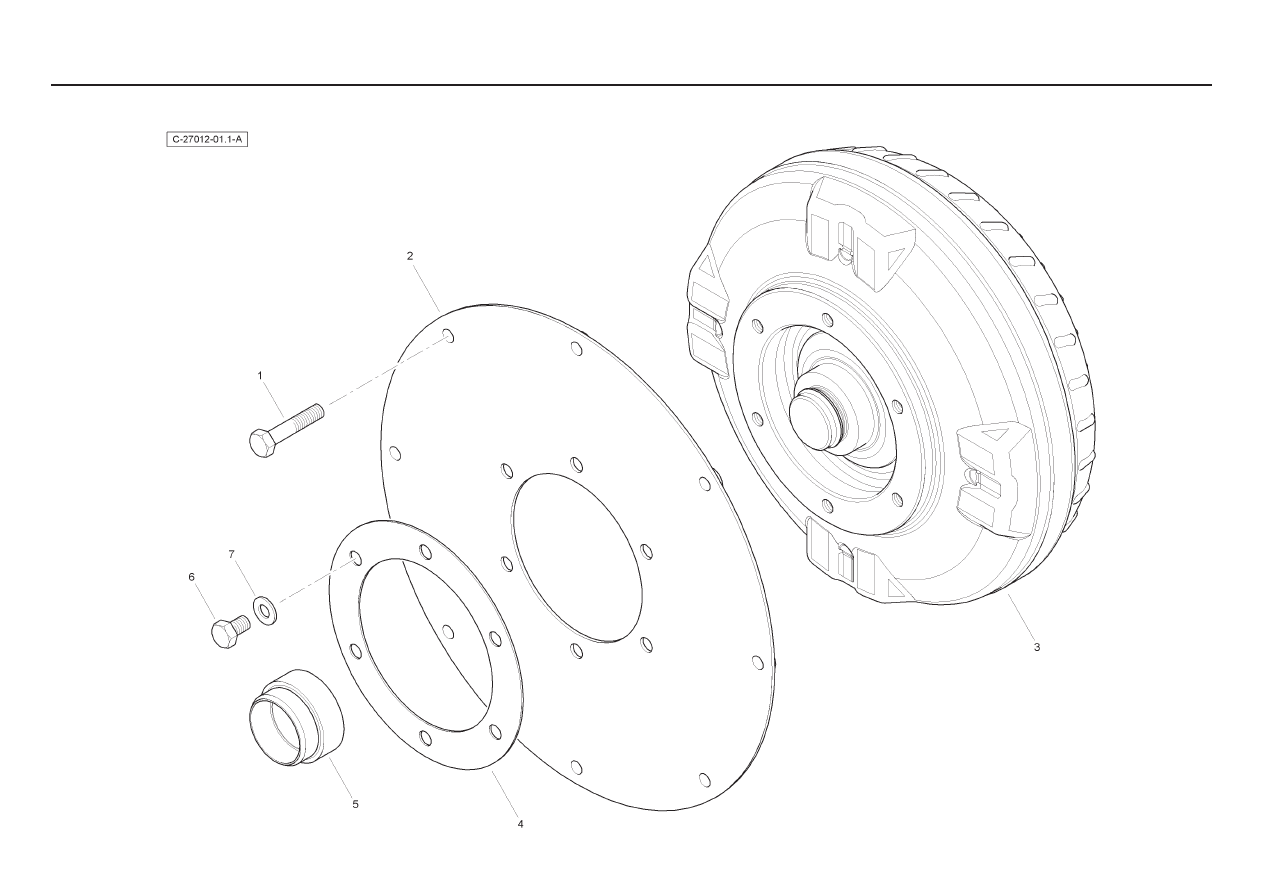

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3009497X1

8 Bolt

Boulon

Maschschraube

Tornillo

2

6109196M2

1

Drive Plate

Plaque

Platte

Disco Accionamiento

3

6115073M91

1

Torque Converter

Convert Courant

Wandler

Convertidor

4

6109195M1

1

Ring Plate

Plaque En Anneau

Scheibe

Placa De Anillo

5  6109205M1

1 Adaptor

Adaptateur

Reduziernippel

Adaptador

6  1440433X1

6 Screw

Vis

Schraube

Tornillo

7  390734X1

6 Washer

Rondelle

Unterlegscheibe

Arandela

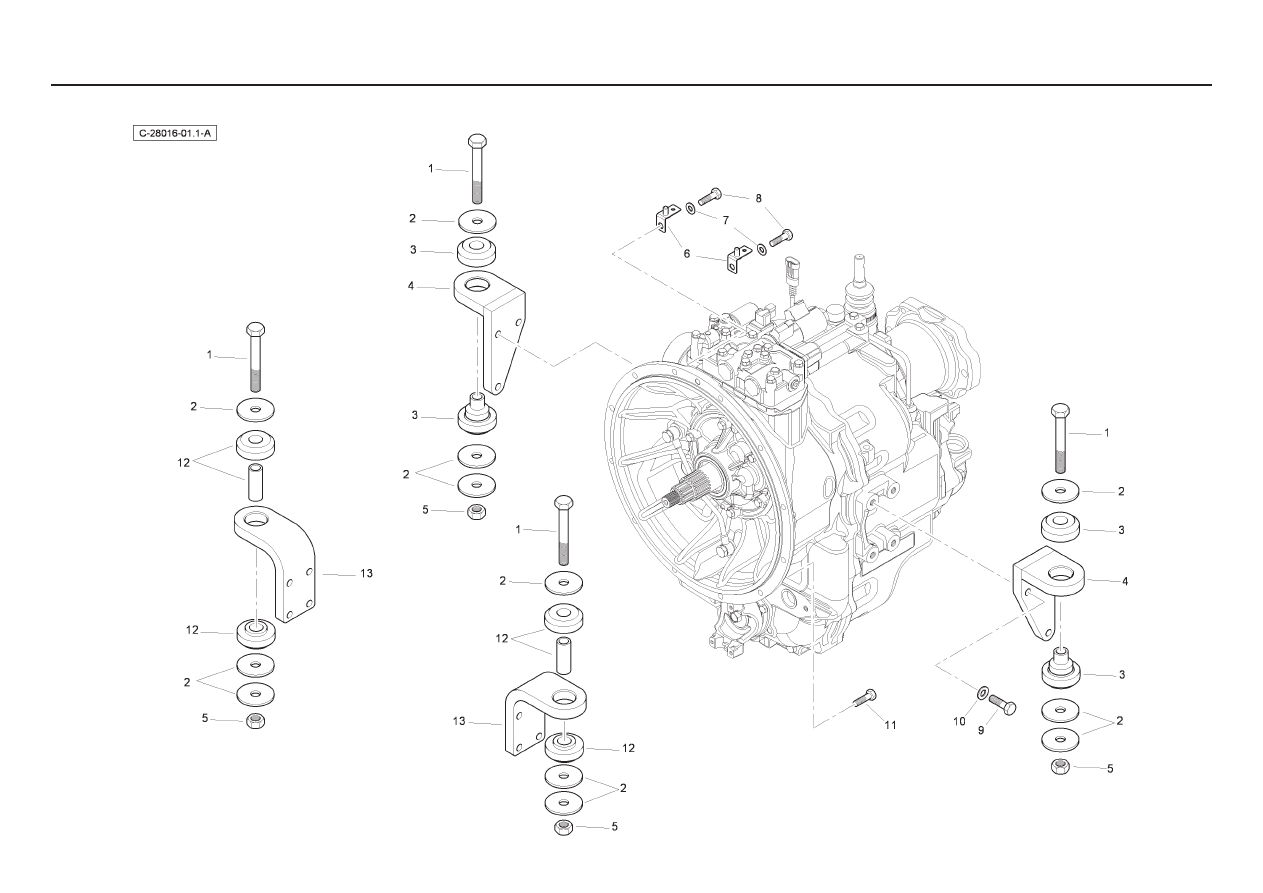

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6007822M1

4 Bolt

Boulon

Schraubbolzen

Perno

2

T117486

12 Washer

Rondelle

Unterlegscheibe

Arandela

3

T117485

2

AV Mount

Support De Fixation

Befestigung

Soporte De Fijación

4

6114966M91

2

Mounting Bracket

Support De Fixation

Befestigung

Soporte De Fijación

5  1442739X1

4 Nut

Ecrou

Mutter

Tuerca

6

T121915

2

Bracket

Support fixation

Haltearm

Soporte

7  385362X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

8  392892X1

2 Screw

Vis

Schraube

Tornillo

9

1440717X1

14 Bolt

Boulon

Schraubbolzen

Perno

10  3516702M1

14 Washer

Rondelle

Unterlegscheibe

Arandela

11  392892X1

10 Screw

Vis

Schraube

Tornillo

12

T116854

2

AV Mount

Support De Fixation

Befestigung

Soporte De Fijación

13

T116705

2

Bracket

Support fixation

Haltearm

Soporte

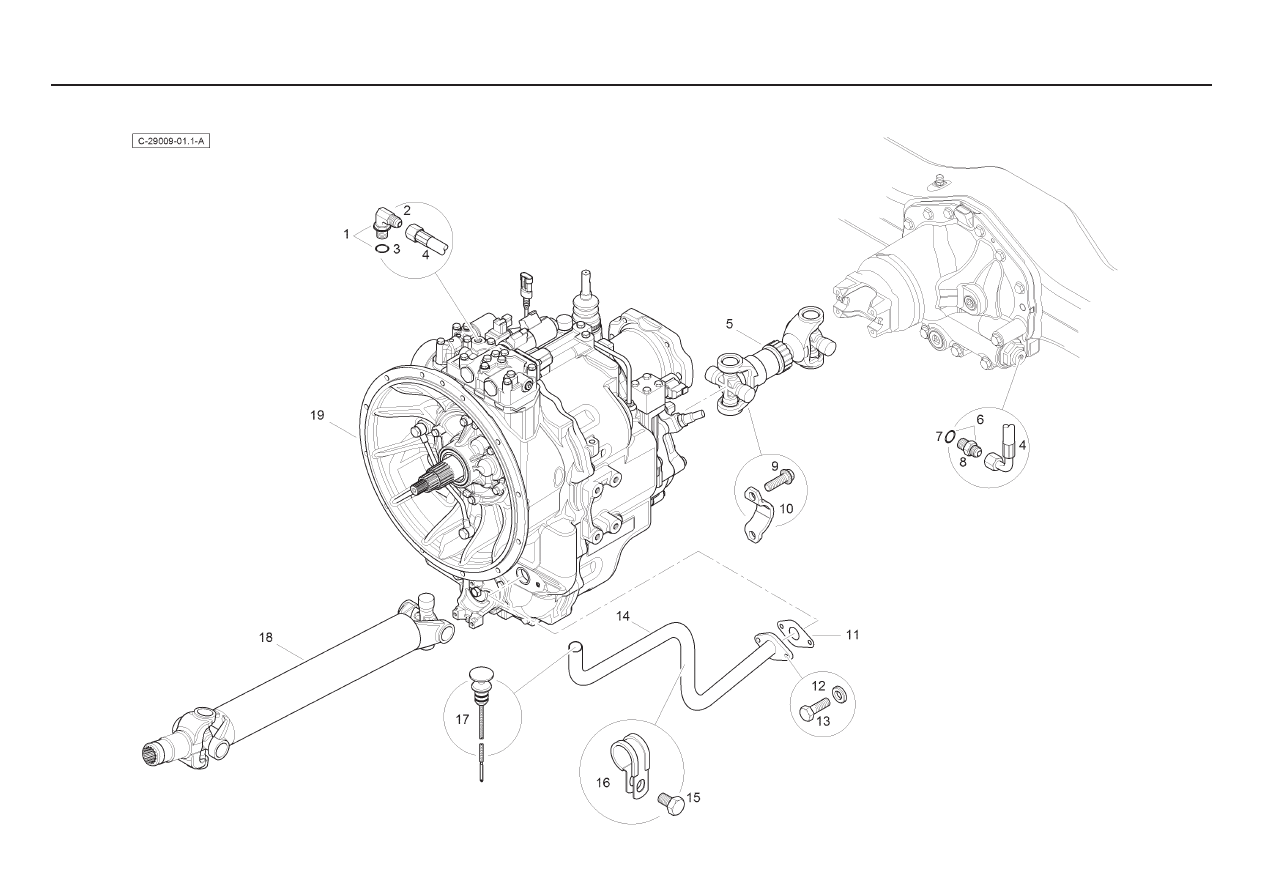

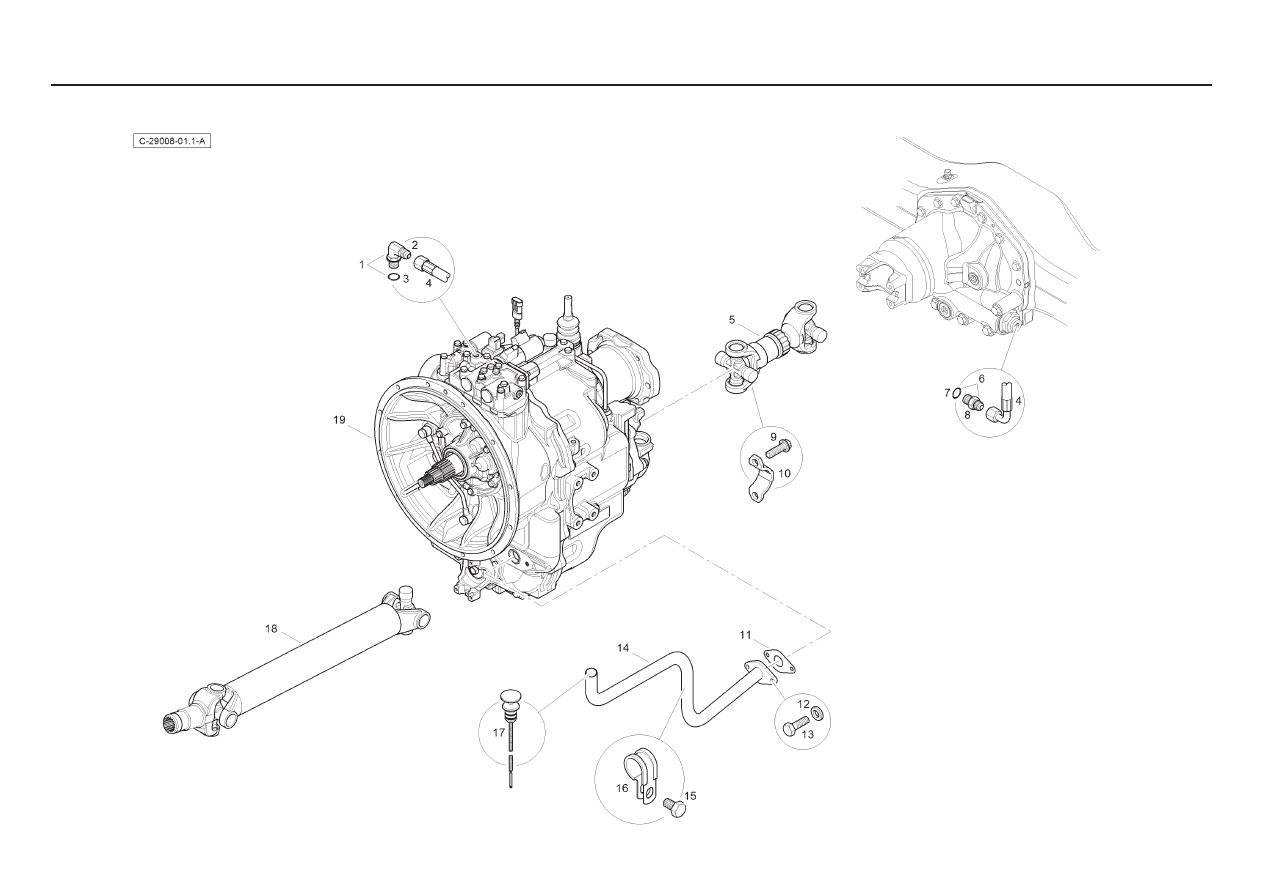

- Synchro - Mechanical Parking Brake

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

357197X91

1

Elbow & O Ring

Coude

Kniestück

Codo

2  -

1 Elbow

Coude

Winkelstück

Codo

3

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4  6115095M91

1 Hose

Durit

Schlauch

Flexible

5

6115149M91

1

Driveshaft

Arbre de cde

Antriebswelle

Eje De Mando

6  835091M91

1 Connector

Borne

Doppelnippel

Unión

7

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8  -

1 Union

Raccord

Verschraubung

Racor

9

6114053M1

12 Bolt

Boulon

Schraube

Perno

10

6114052M1

6

Bearing Strap

Patte - Coussinet

Lasche - Lager

Faja - Cojinete

11  T121223

1 Gasket

Joint

Dichtscheibe

Empaquetadura

12  385361X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

13  339761X1

2 Bolt

Boulon

Schraubbolzen

Perno

14  T126293

1 Tube

Tube

Rohr

Tubo

15  339020X1

1 Bolt

Boulon

Schraubbolzen

Perno

16  6110569M1

1 Clip

Circlip

Schelle

Clip

17

T120633

1

Dipstick

Jauge

Meßstab

Varilla aceite

18

6115147M91

1

Driveshaft

Arbre de cde

Antriebswelle

Eje De Mando

19

6114656M91

1

Gearbox

Boite vitesses

Zahnradgetriebe

Caja cambio

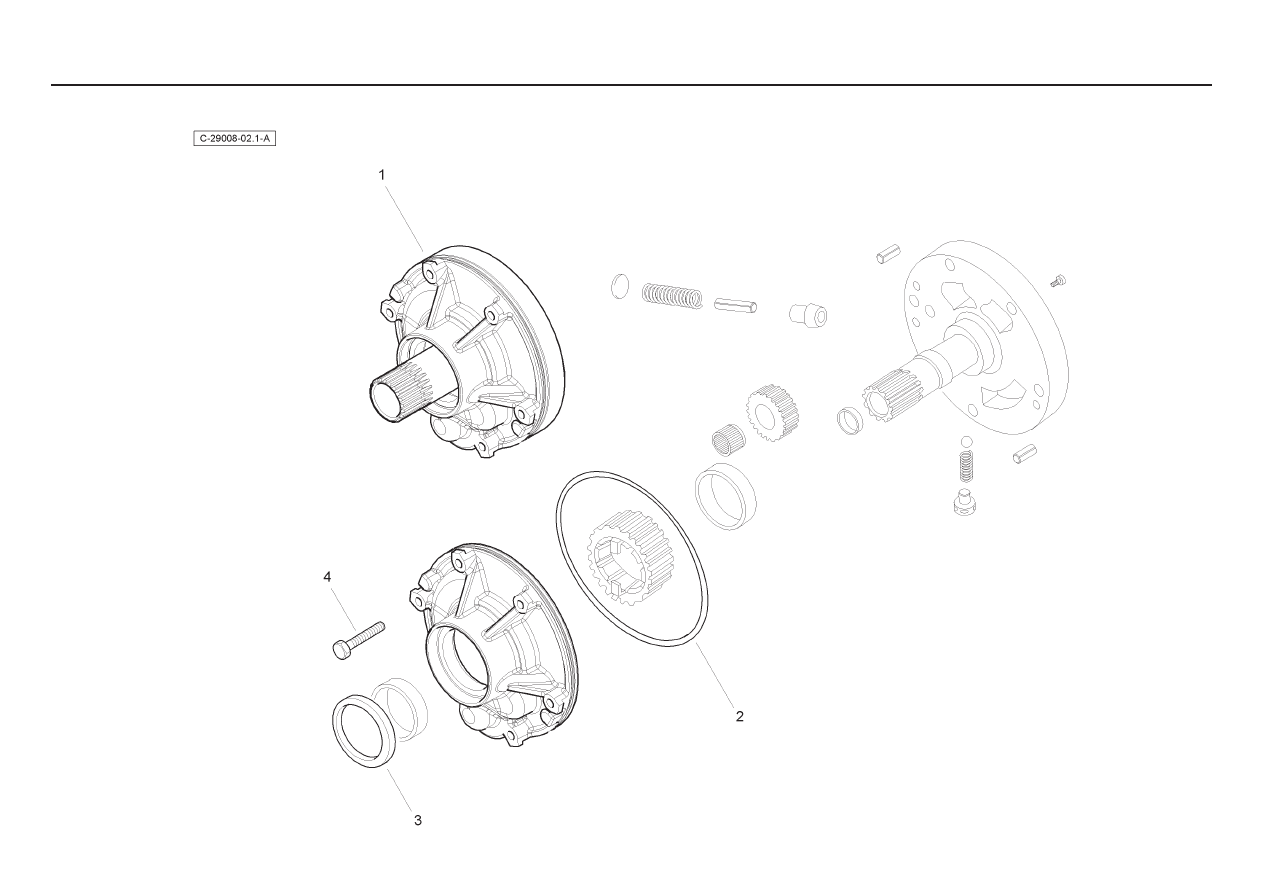

- Oil Pump

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194309M91

1

Pump Assembly

Pompe

Pumpe

Bomba, Conj.

2

6194310M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

3

6194307M1

1

Oil Seal

Bague Étanchéité

Öldichtring

Junta De Aceite

4  6194308M1

6 Bolt

Boulon

Schraube

Perno

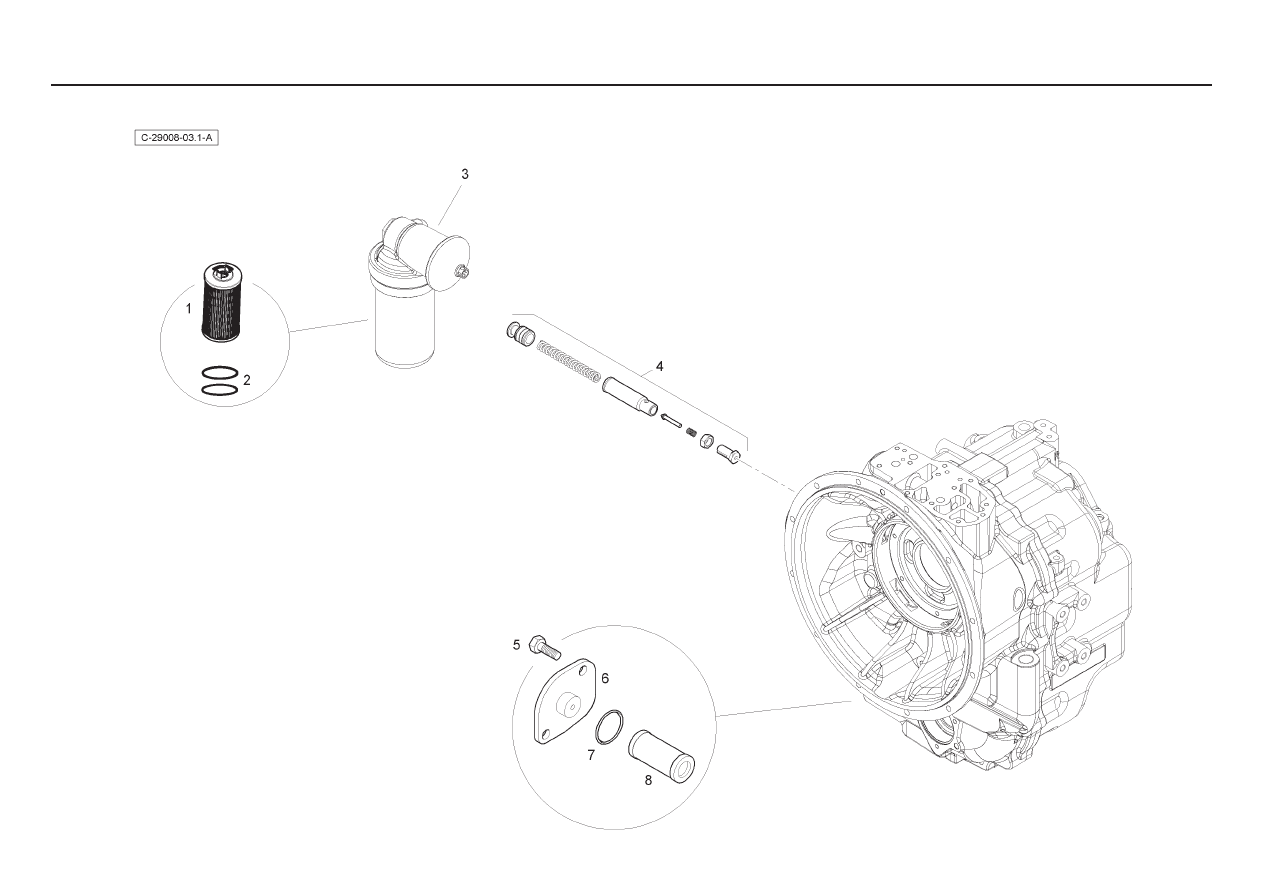

- Oil Filters

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6195532M91

1

Filter

Filtre Filter Filtro

2

6195533M91

1

Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego Retenes

3

6195591M91

1

Oil Filter

Filtre Huile

Ölfilter

Filtro De Aceite

4

6195592M91

1

Valve Kit

Jeu Soupapes

Ventilsatz

Juego Válvulas

5  6194316M1

2 Bolt

Boulon

Schraube

Perno

6  6195593M1

1 Cover

Couvercle

Deckel

Cubierta

7

6194314M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

6194313M1

1

Oil Filter

Crepine

Filtersieb

Alcachofa

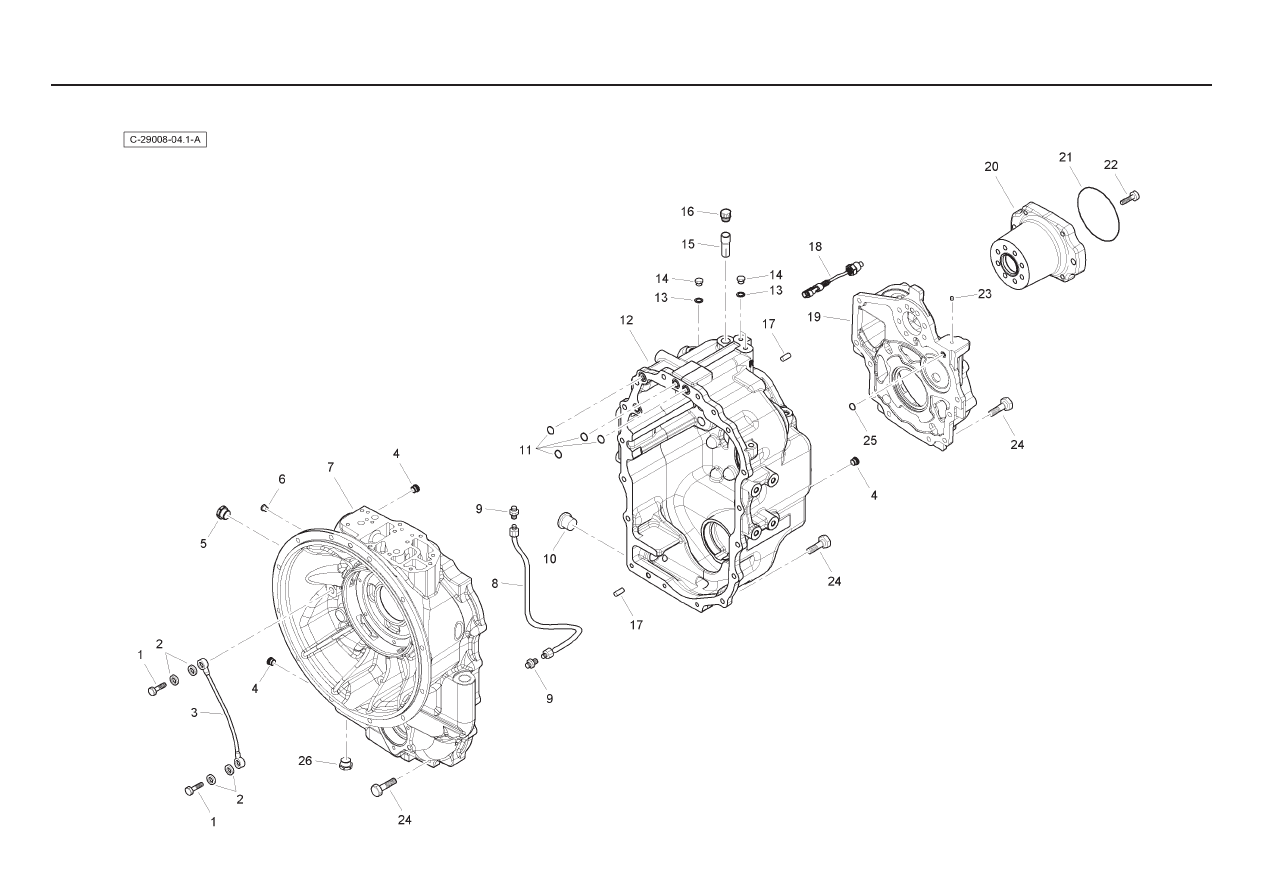

- Housing

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6194338M1

2 Bolt

Boulon

Schraube

Perno

2

6194339M1

4

Copper Washer

Rondelle

Unterlegscheibe

Arandela, Cobre

3

6194340M1

1

Lubrication Pipe

Tuyau Huile Lub

Schmierolleitg

Tubo

4  6194311M1

3 Plug

Bouchon

Verschlstopfen

Tapón

5  6194321M1

1 Plug

Bouchon

Verschlstopfen

Tapón

6  6195597M1

1 Plug

Bouchon

Verschlstopfen

Tapón

7

6195594M1

1

Front Housing

Carter Boite Vit

Getriebegehause

Caja Transmision

8

6194730M91

1

Pipe

Tuyo

Leitung Kpl

Tubo

9  6194731M91

2 Connector

Montage

Anschlverschrbg

Unión

10  3523632M1

1 Plug

Bouchon

Stopfen

Tapón

11

6194325M1

4

O Ring

Joint Torique

O Ring

Junta De Tipo O

12

6195595M1

1

Rear Housing

Cater Boite Vit

Getriebegehause

Caja Transmision

13

6194329M1

3

Copper Washer

Rondelle

Unterlegscheibe

Arandela, Cobre

14  6194328M1

3 Plug

Bouchon

Verschlstopfen

Tapón

15

6194327M1

1

Breather Pipe

Tuyau Reniflard

Entlüfterleitg

Tubo respiradero

16

6194326M1

1

Breather

Reniflard

Entlufter

Ventilador Del Cárte

17  6194330M1

3 Pin

Goupille

Bolzen

Pasador

18  6194955M91

1 Sensor

Detecteur

Sensor

Captador

19  6195596M1

1 Cover

Couvercle

Deckel

Cubierta

20

6195599M1

1

Flange PTO

Flasque PTO

Flansch PTO

Pletina PTO

21

6194332M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

22  6195600M1

7 Bolt

Boulon

Schraube

Perno

23  6194964M1

1 Rivet

Rivet

Niete

Remache

24  6194334M1

23 Bolt

Boulon

Schraube

Perno

25

6195601M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

26  6195598M1

1 Plug

Bouchon

Verschlstopfen

Tapón

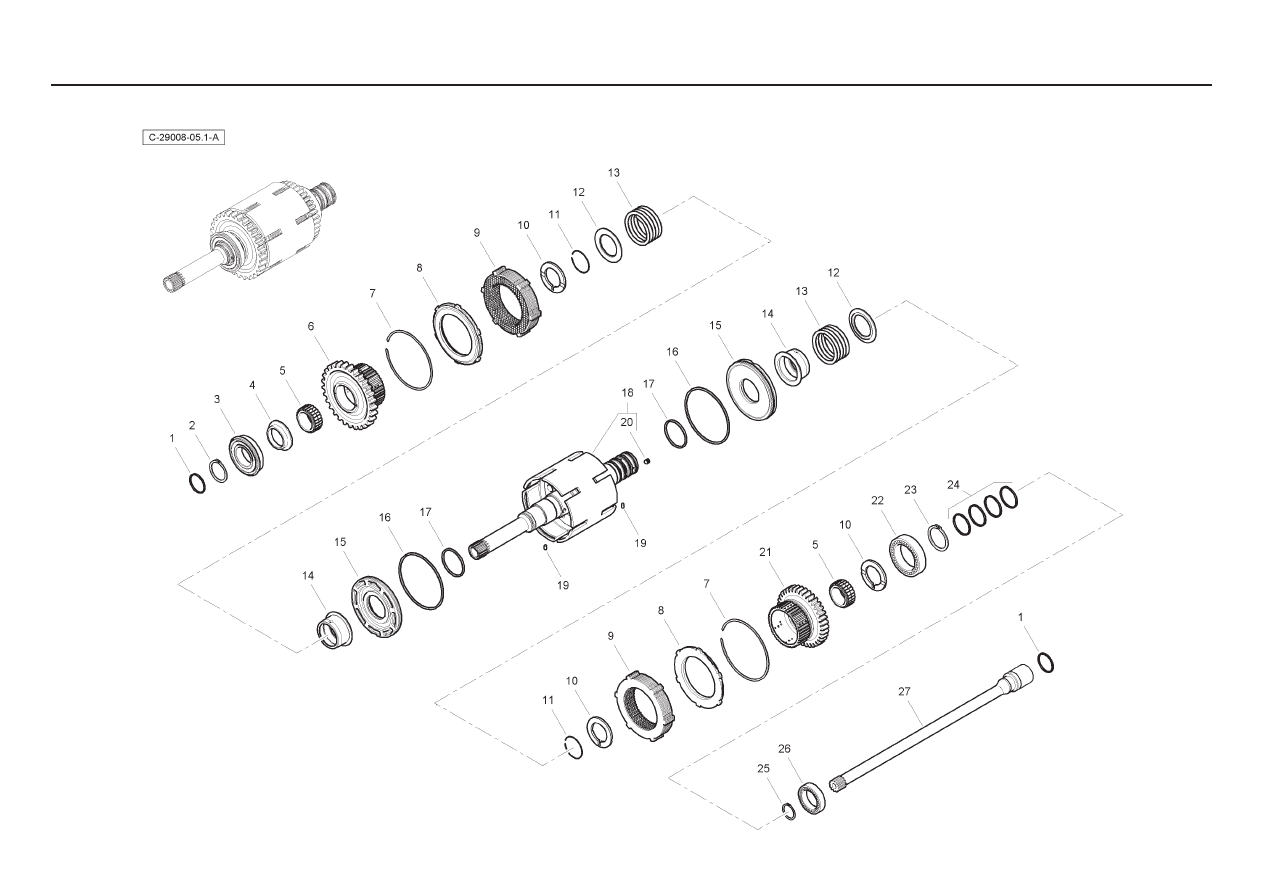

- Input & PTO Shafts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194343M1

2

Seal Ring

Joint Étanchéité

Dichtring

Anillo, Estanqueidad

2

6190292M1

1

Circlip

Segment D’arret

Sicherungsring

Anillo De Resorte

3  6194345M1

1 Bearing

Coussinet

Lager

Cojinete

4  6194346M1

1 Spacer

Entretoise

Abstandstuck

Traviesa

5

6194347M1

2

Needle Bearing

Roulement Aigui

Nadellager

Cojinete, Agujas

6  6195602M1

1 Gear

Engrenage

Zahnrad

Engranaje

7

6194349M1

2

Lock Ring

Bague serrage

Sicherungsring

Aro de seguridad

8

6194350M1

2

Clutch Plate Lock Ring

Bague Serrage

Sicherungsring

Placa De Bloqueo

9

6194957M91

2

Clutch Kit

Jeu Embrayage

Kupplungsatz

Embrague

10

6194351M1

3

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

11

6194495M1

2

Lock Ring

Bague serrage

Sicherungsring

Aro de seguridad

12

6194355M1

2

Lock Spring Cover

Cuvette Ressort

Federtasse

Cubeta Muelle

13  6194354M1

2 Spring

Ressort

Feder

Muelle

14

6194357M1

2

Clutch Sleeve

Manchon

Hulse

Camisa

15

6194358M1

2

Clutch Piston

Piston

Kolben

Pistón

16

6194359M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

17

6194360M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

18

6194496M91

1

Inner Shaft Kit

Arbre

Welle Komplett

Árbol, Conj.

19

6194365M1

2

Split Pin

Goupille Fendue

Spaltbolzen

Pasador Elástico

20  6194497M1

4 Rivet

Rivet

Niete

Remache

21  6194362M1

1 Gear

Engrenage

Zahnrad

Piñón

22  6194364M1

1 Bearing

Coussinet

Lager

Cojinete

23

6194356M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

24

6194363M1

4

Seal

Joint Étanchéité

Dichtring

Junta

25

6194368M1

1

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

26  6194367M1

1 Bearing

Coussinet

Lager

Cojinete

27

6195603M1

1

PTO Transmisson Shaft

Arbre De Cde PTO

Antriebswelle PTO

Eje De Mando PTO

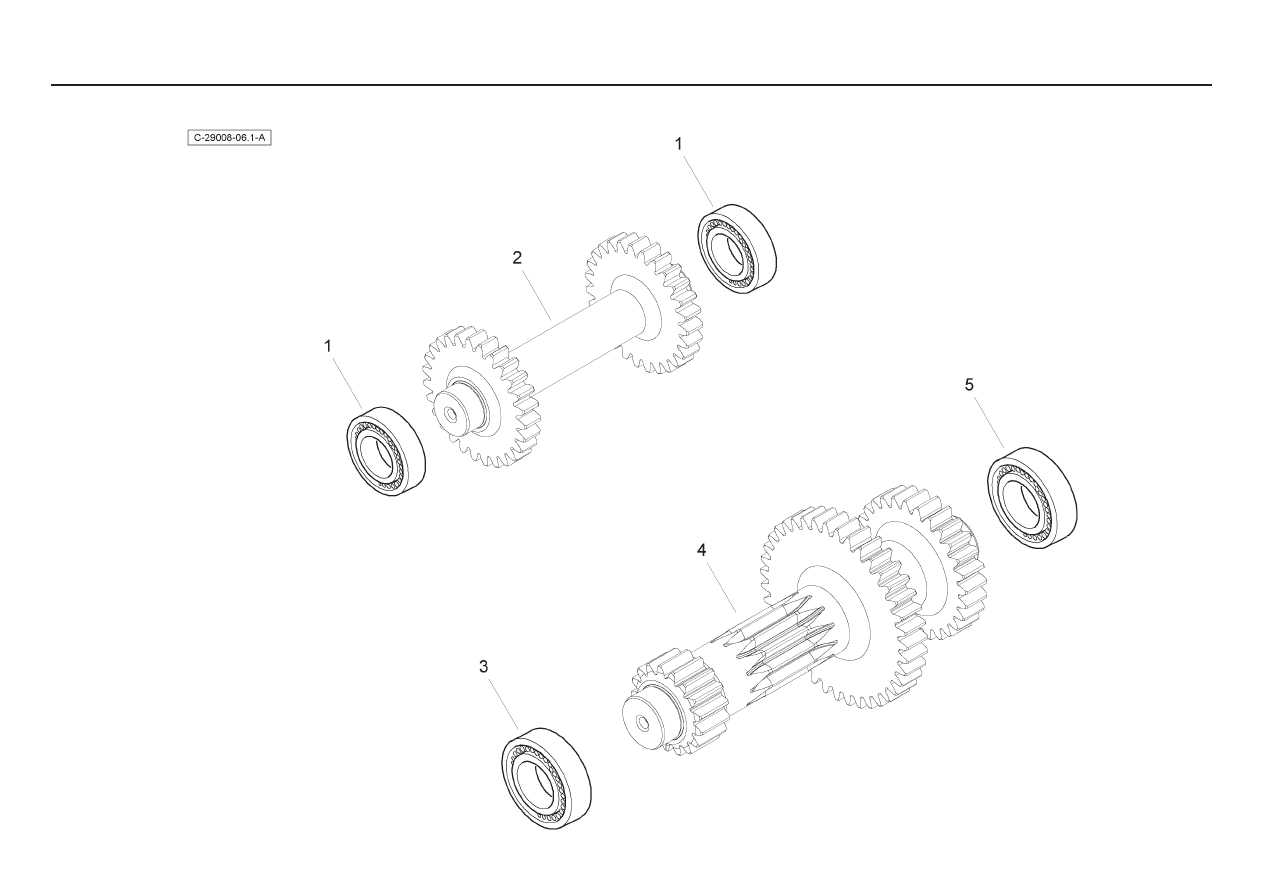

- Reverse & Primary Shafts

Item Part No.

Qty.

English

French

German

Spanish

Remarks

 1

6194369M1

2

Bearing

Coussinet

Lager

Cojinete

 2

6194370M1

1

Reverse Shaft

Arbre

Welle

Árbol

 3

6194373M1

1

Bearing

Coussinet

Lager

Cojinete

 4

6194372M1

1

Primary Shaft

Arbre

Welle

Árbol

 5

6194371M1

1

Bearing

Coussinet

Lager

Cojinete

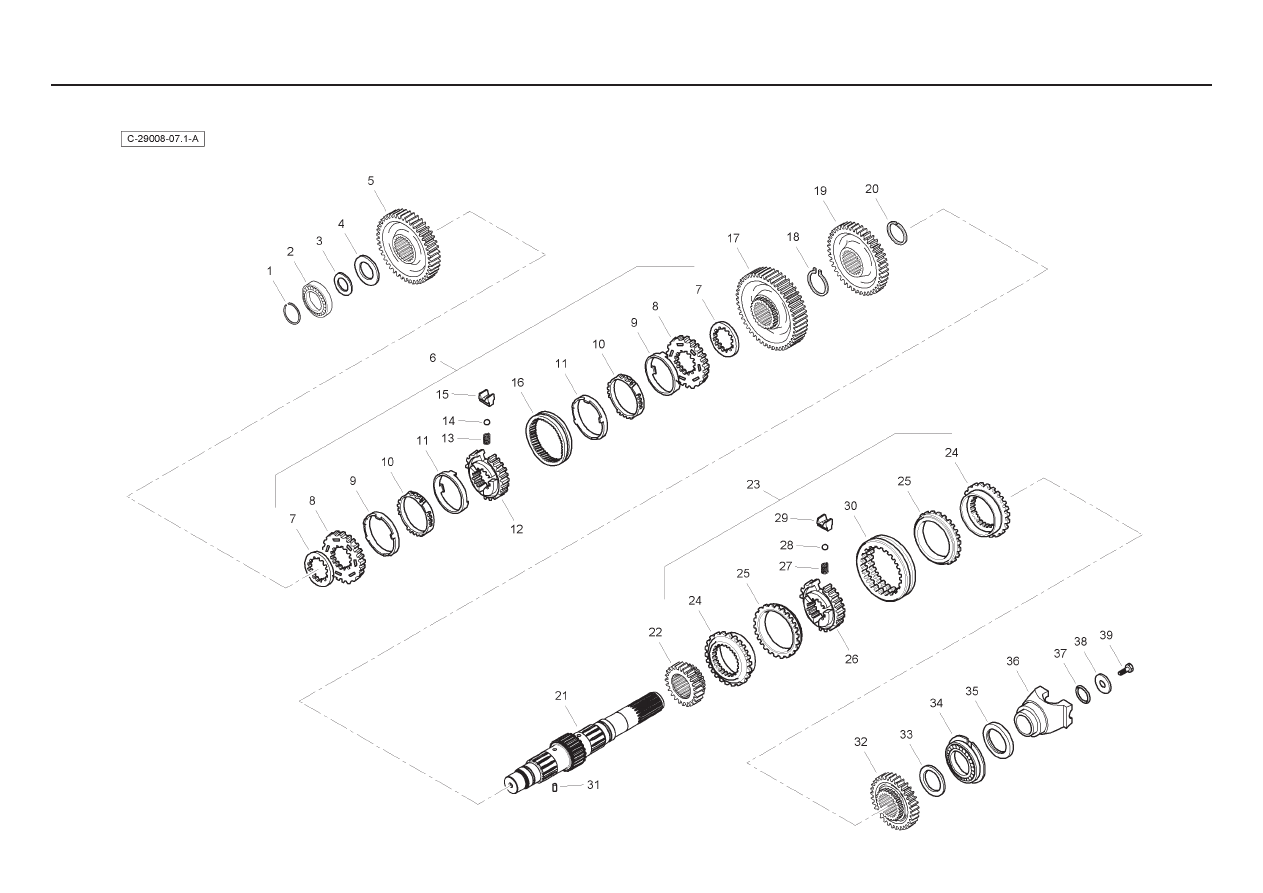

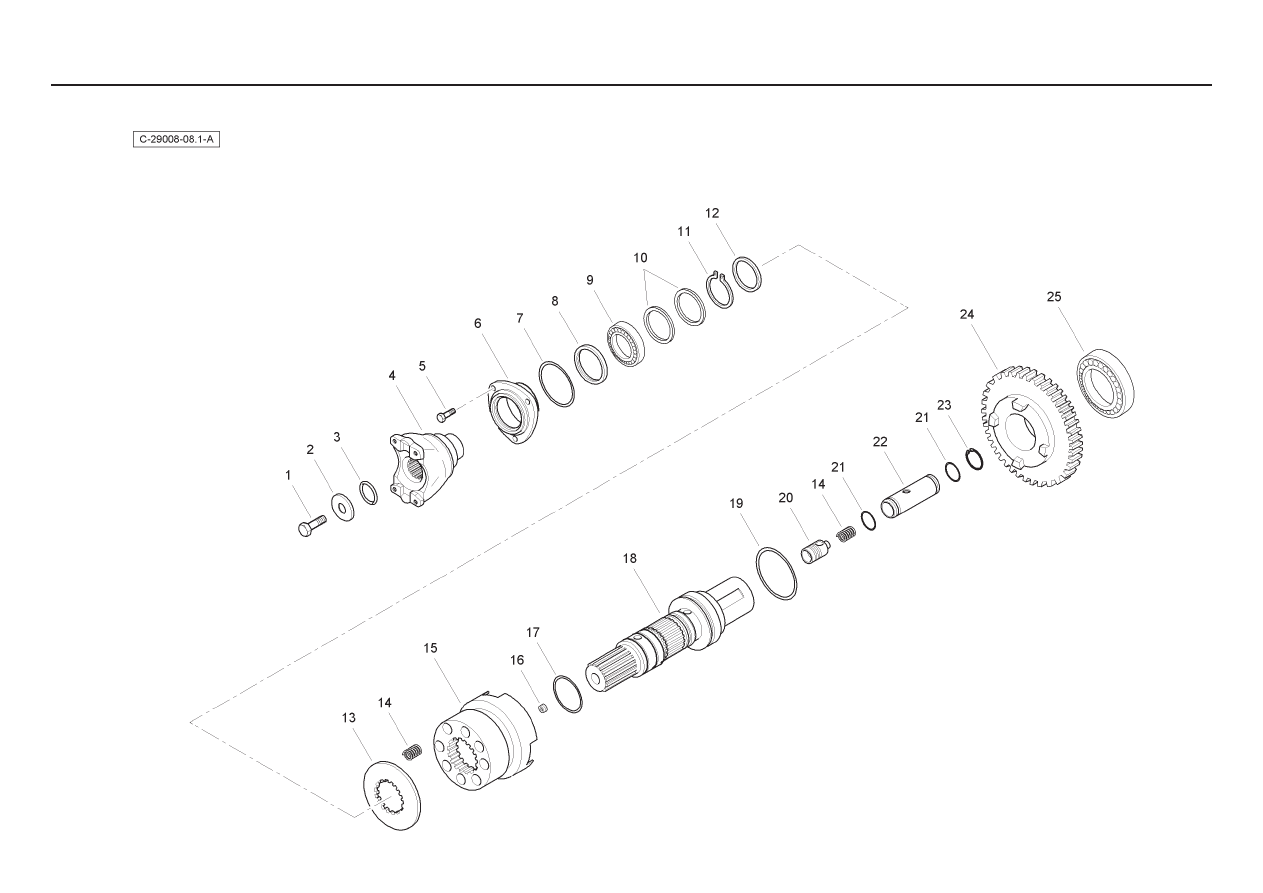

- Secondary Shaft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194380M1

1

Lock Ring

Bague Serrage

Sicherungsring

Anillo De Retención

2  6194373M1

1 Bearing

Coussinet

Lager

Cojinete

3

6194376M1

AR  Shim 0.05mm

Cale Reglage

Einstellblech

Calce

3

6194377M1

AR  Shim 0.10mm

Cale Reglage

Einstellblech

Calce

3

6194378M1

AR  Shim 0.30mm

Cale Reglage

Einstellblech

Calce

3

6194379M1

AR  Shim 0.50mm

Cale Reglage

Einstellblech

Calce

4

6194375M1

1

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

5  6194374M1

1 Gear

Engrenage

Zahnrad

Piñón

6

6194391M91

1

Synchronising Ring

Jeu De Synchro

Synchronsatz

Juego De Sincro

7  6194381M1

2 Spacer

Entretoise

Abstandstuck

Traviesa

8

6194383M1

2

Synchronizing Ring

Anneau

Ring

Anillo De Sincro

9

6194387M1

2

Steel Ring

Anneau

Ring

Aro

10

6194386M1

2

Sintered Ring

Anneau

Ring

Aro

11

6194382M1

2

Tapered Friction Ring

Anneau

Ring

Aro

12  6194385M1

1 Hub

Moyeu

Nabe

Cubo

13  6194384M1

3 Spring

Ressort

Feder

Muelle

14  6194389M1

3 Ball

Bille

Kugel

Bola

15

6194388M1

3

Lock Spring Plate

Plaque D’arret

Sichrungsblech

Placa De Bloqueo

16  6194390M1

1 Sleeve

Manchon

Hulse

Camisa

17  6194392M1

1 Gear

Engrenage

Zahnrad

Piñón

18

6194413M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

19  6194412M1

1 Gear

Engrenage

Zahnrad

Piñón

20

6194411M1

1

Lock Ring

Anneau

Ring

Anillo De Retención

21

6195604M1

1

Secondary Shaft

Arbre - Secondaire

Welle - Sekundar

Arbol - Secundario

22  6194393M1

1 Gear

Engrenage

Zahnrad

Piñón

23

6194402M91

1

Synchronizing Kit

Jeu De Synchro

Synchronsatz

Juego De Sincro

24

6194395M1

2

Clutch Ring

Anneau

Ring

Aro

25

6194397M1

2

Tapered Friction Ring

Anneau

Ring

Junquillo

26  6194396M1

1 Hub

Moyeu

Nabe

Cubo

27  6194400M1

3 Spring

Ressort

Feder

Muelle

28  6194399M1

3 Ball

Bille

Kugel

Bola

29

6194398M1

3

Plate

Plaque

Platte

Placa De Bloqueo

30  6194401M1

1 Sleeve

Manchon

Hulse

Camisa

31

6194365M1

1

Split Pin

Goupille Fendue

Spaltbolzen

Pasador Elástico

32  6194410M1

1 Gear

Engrenage

Zahnrad

Piñón

- Secondary Shaft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

33

6194409M1

1

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

34  6194408M1

1 Bearing

Coussinet

Lager

Cojinete

35

6194407M1

1

Oil Seal

Bague Étanchéité

Öldichtring

Junta De Aceite

36

6194988M1

1

Flange

Flasque

Flansch

Brida De Unión

37

6194405M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

38  6194404M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

39  6194403M1

1 Bolt

Boulon

Schraube

Perno

- 4WD Shaft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6194403M1

1 Bolt

Boulon

Schraube

Perno

2  6194414M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

3

6193384M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4  6195605M1

1 Flange

Flasque

Flansch

Pletina

5  6194416M1

3 Bolt

Boulon

Schraube

Perno

6

6194415M1

1

Front Cover

Couvercle

Deckel

Tapa

7

6194419M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

6194418M1

1

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

9  6194369M1

1 Bearing

Coussinet

Lager

Cojinete

10

6194343M1

2

Seal Ring

Bague D’etancheite

Dichtungsring

Anillo, Estanqueidad

11

6193699M1

1

Circlip

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

12  6194420M1

1 Washer

Rondelle

Unterlegscheibe

Arandela

13  6194428M1

1 Spacer

Entretoise

Abstandstuck

Traviesa

14  6194427M1

9 Spring

Ressort

Feder

Muelle

15  6194426M1

1 Sleeve

Manchon

Hulse

Camisa

16  3523998M1

1 Plug

Bouchon

Stopfen

Tapón

17

6194425M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

18

6194424M1

1

Output Shaft

Arbre

Welle

Árbol

19

6194423M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

20

6194722M91

1

Valve

Soupape

Ventil

Válvula, Conj.

21

6194720M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

22  6194721M1

1 Cylinder

Cylindre

Zylinder

Cilindro

23

6194719M1

1

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

24  6194422M1

1 Gear

Engrenage

Zahnrad

Piñón

25  6194421M1

1 Bearing

Coussinet

Lager

Cojinete

- Brake

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195606M1

1 Bush

Douille

Buchse

Casquillo

2

6195607M91

1

Brake Pack

Pack De Frein

Pack Bremse

Pack De Freno

3

6195608M1

5

Spacer

Entretoise

Abstandstuck

Pieza Distancia

4

6195614M91

1

Spring Kit

Jeu Ressorts

Federnsatz

Juego Muelles

5  6195610M91

1 Brake

Frein

Bremse

Freno

6

6195613M91

1

Bearing Kit

Jeu Coussinets

Lagersatz

Juego Cojinetes

7

6195609M1

1

O Ring

Joint Torique

O Ring

Junta Torica

8  6195612M1

3 Bolt

Boulon

Schraube

Perno

9  6195611M1

1 Bolt

Boulon

Schraube

Perno

10  6194334M1

2 Bolt

Boulon

Schraube

Perno

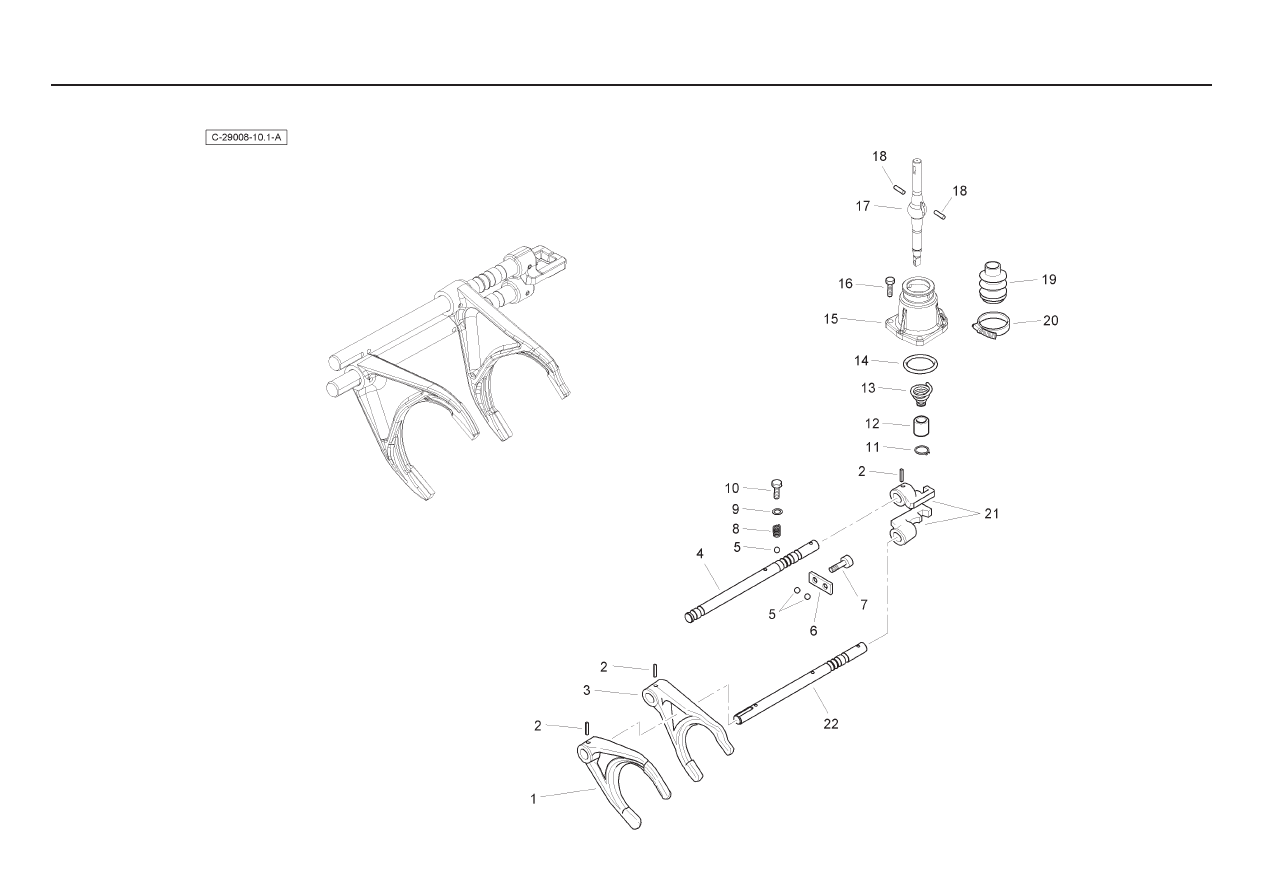

- Speed Control

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194448M1

1

Drive Fork

Fourchette

Schaltgabel

Horquilla

2

6194447M1

4

Split

Goupille Fendue

Spaltbolzen

Pasador

3

6194449M1

1

Drive Fork

Fourchette

Schaltgabel

Horquilla

4

6195615M1

1

Control Pin

Goupille De Controle

Bolzen - Kontrolle

Perno De Control

5  6194433M1

4 Ball

Bille

Kugel

Bola

6  6194450M1

1 Plate

Plaque

Platte

Placa

7  6194445M1

2 Bolt

Boulon

Schraube

Perno

8  6194432M1

2 Spring

Ressort

Feder

Muelle

9  6194430M1

2 Washer

Rondelle

Unterlegscheibe

Arandela

10  6194431M1

2 Bolt

Boulon

Schraube

Perno

11

6194443M1

1

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

12  6194442M1

1 Bush

Douille

Büchse

Casquillo

13  6194441M1

1 Spring

Ressort

Feder

Muelle

14

6194440M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15  6194435M1

1 Cover

Cache

Abdeckung

Tapa

16  6194434M1

3 Bolt

Boulon

Schraube

Perno

17

6194436M1

1

Control Lever

Levier

Hebel

Palanca De Mando

18  6194437M1

2 Pin

Goupille

Bolzon

Pasador

19  6194438M1

1 Boot

Coffre

Schutzkappe

Fuelle

20

6194439M1

1

Clamp

Collier

Halteschelle

Argolla De Cierre

21  6194444M1

2 Shifter

Selecteur

Selektor

Selector

22  6194446M1

2 Shifter

Selecteur

Selektor

Selector

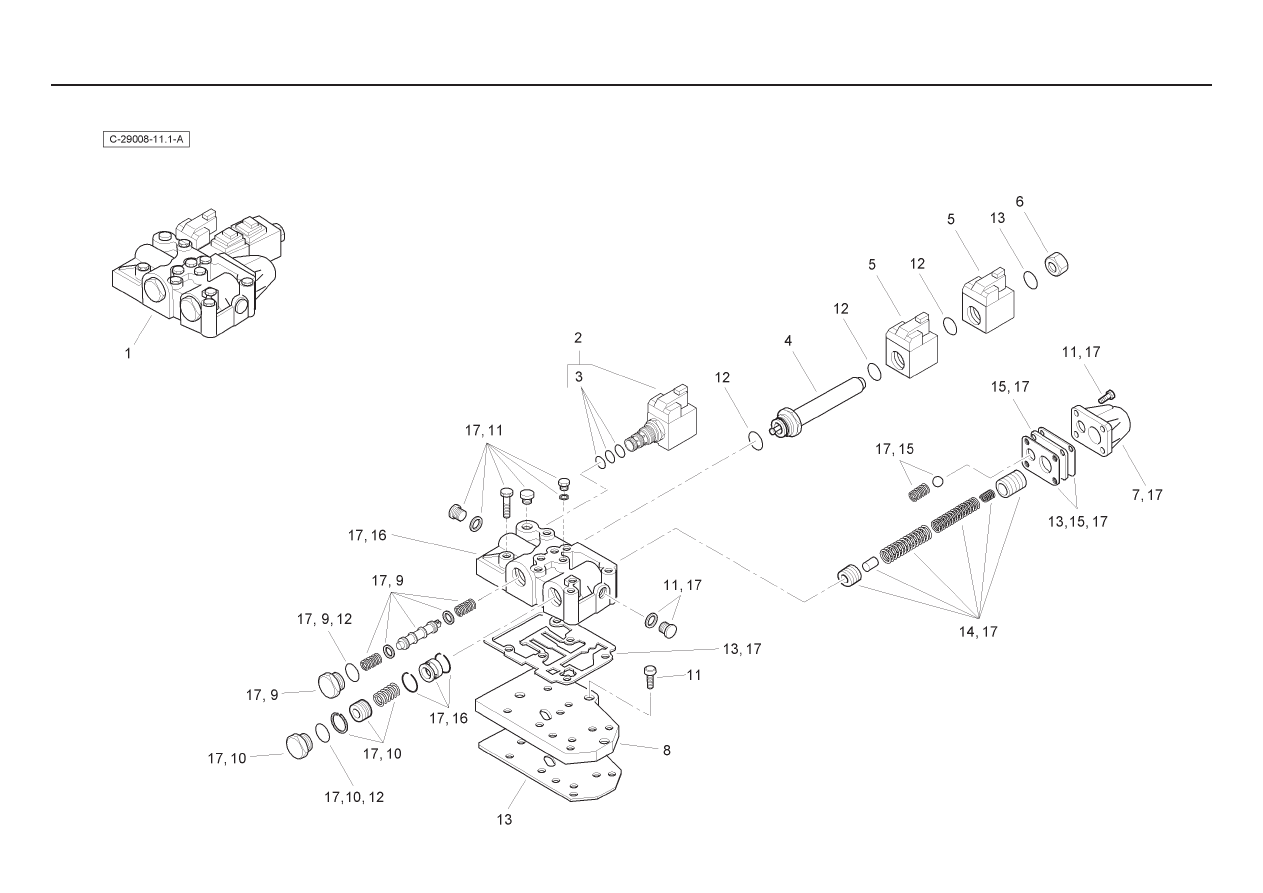

- Control Valve

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194733M91

1

Control Valve

Valve Commande

Steuerventil

Distribuidor, Conj.

2

6194452M91

1

Electro Valve

Electrovalve

Magnetventil

Electroválvula

3

6194453M91

1

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

4

6194486M1

1

Solenoid Pipe

Canalisation

Rohrleitung

Tubo

5  6194483M1

2 Solenoid

Electroaimant

Magnetspule

Magnetspule

6  6194482M1

1 Plug

Bouchon

Verschlstopfen

Tapón

7

6194479M1

1

Valve Cover

Cache Culbuteurs

Ventildeckel

Cubre Válvula

8

6194467M1

1

Feeding Plate

Plaque

Platte

Placa

9

6194734M91

1

FWD/RVS Spool Kit

Jeu Tiroir

Schieber, Satz

Cajoncillo, Conj.

10

6194735M91

1

Flow Divider Piston Kit

Jeu Cde Debit

Mengendosiersatz

Juego De Piezas

11

6194736M91

1

Bolts Kit

Jeu Boulon

Schraubesatz

Juego De Piezas

12

6194737M91

1

Seal Rings Kit

Jeu Etancheite

Dichtringsatz

Juego De Piezas

13

6194738M91

1

Gaskets Kit

Jeu Joints Plats

Dichtscheib,Satz

Juego De Piezas

14

6194739M91

1

Modulation Valve Kit

Jeu Soupapes

Ventilsatz

Válvula, Conj.

15

6194740M91

1

Plate Kit

Jeu Plaque

Plattensatz

Juego De Piezas

16

6194741M91

1

Control Valve Kit

Jeu Distributeur

Satzsteuerventil

Cuerpo, Conj.

17

6194742M91

1

Body Valve Assy

Corps De Valve

Ventilgehause

Distribuidor, Conj.

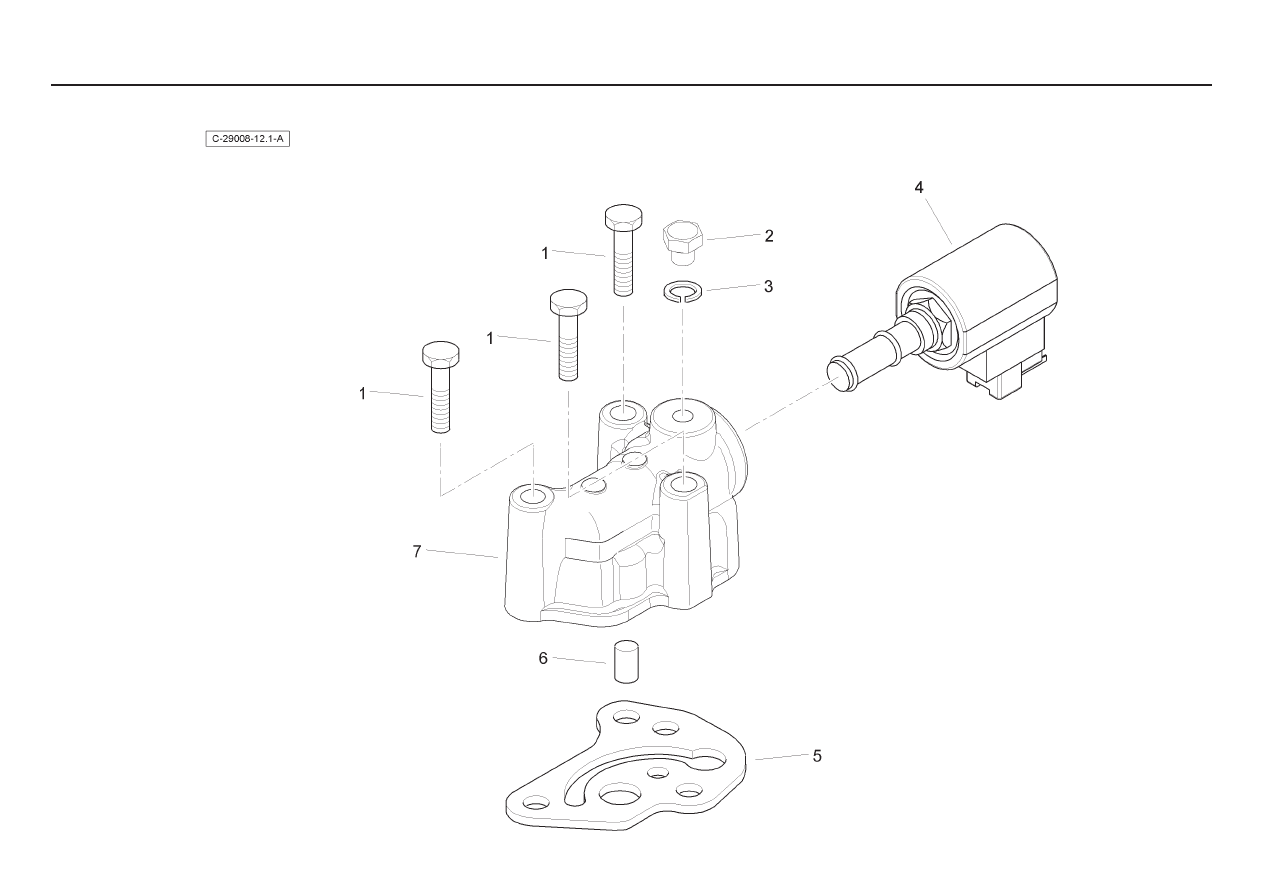

- Solenoid Valve

Item Part No.

Qty.

English

French

German

Spanish

Remarks

 1

6194308M1

3

Bolt

Boulon

Schraube

Perno

 2

6194328M1

1

Plug

Bouchon

Verschlstopfen

Tapón

 3

6194329M1

1

Copper Washer

Rondelle

Unterlegscheibe

Arandela, Cobre

 4

6194488M1

1

4WD Electro Valve

Electrovalve

Magnetventil

Electroválvula

 5

6194489M1

1

Gasket

Joint

Dichtscheibe

Empaquetadura

 6

6194491M1

1

Valve

Soupape

Ventil

Válvula

 7

6194490M1

1

Housing

Carter

Gehause

Cárter

- Synchro - SAHR Parking Brake

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

357197X91

1

Elbow & O Ring

Coude

Kniestück

Codo

2  -

1 Elbow

Coude

Winkelstück

Codo

3

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4  6115095M91

1 Hose

Durit

Schlauch

Flexible

5

6115149M91

1

Driveshaft

Arbre de cde

Antriebswelle

Eje De Mando

6  835091M91

1 Connector

Borne

Doppelnippel

Unión

7

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8  -

1 Union

Raccord

Verschraubung

Racor

9

6114053M1

12 Bolt

Boulon

Schraube

Perno

10

6114052M1

6

Bearing Strap

Patte - Coussinet

Lasche - Lager

Faja - Cojinete

11  T121223

1 Gasket

Joint

Dichtscheibe

Empaquetadura

12  385361X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

13  339761X1

2 Bolt

Boulon

Schraubbolzen

Perno

14  T126293

1 Tube

Tube

Rohr

Tubo

15  339020X1

1 Bolt

Boulon

Schraubbolzen

Perno

16  6110569M1

1 Clip

Circlip

Schelle

Clip

17

T120633

1

Dipstick

Jauge

Meßstab

Varilla aceite

18

6115147M91

1

Driveshaft

Arbre de cde

Antriebswelle

Eje De Mando

19

6114657M91

1

Gearbox

Boite vitesses

Zahnradgetriebe

Caja cambio
