Обслуживание/Регулировки

232

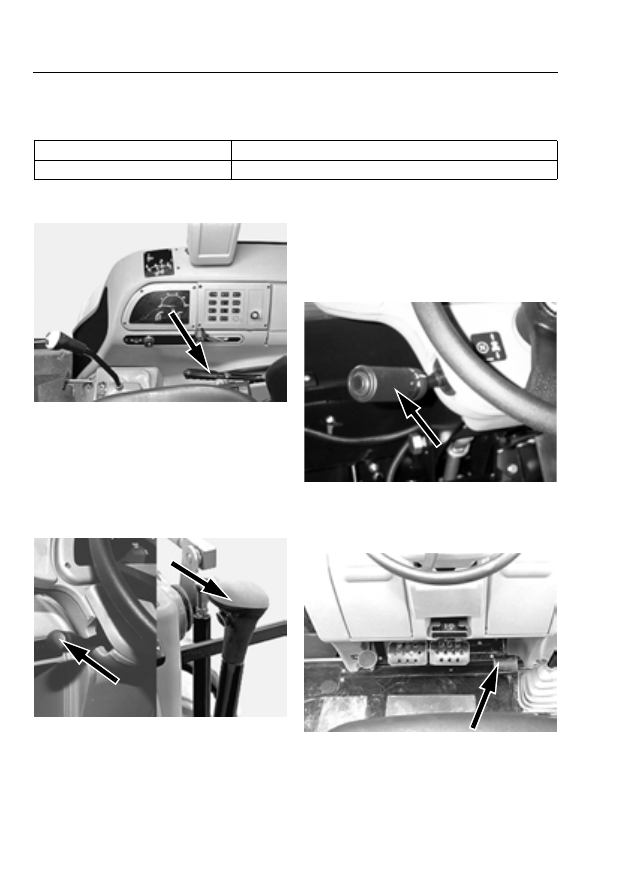

Проверка стояночного тормоза

Технические характеристики обслуживания

Проверка стояночного тормоза (все модели)

ДЕЙСТВИЕ 1

CK98F033

Включите стояночный тормоз и запустите
двигатель.
ДЕЙСТВИЕ 2

Только погрузчики с

синхронизатором

движения

CK98G018

Установите рычаг переключения передач на
3-

ю передачу и затем установите рычаг

управления движением на движение вперед.
Вы услышите предупреждающий звуковой
сигнал.

Только погрузчики с

переключением передачи

при включенном

сцеплении

PSFNR

Выберите 3-ю передачу и установите рычаг
управления трансмиссией на движение
вперед.
ДЕЙСТВИЕ 3

CK98F029

При помощи педали акселератора увеличьте
обороты двигателя до 1800 об/мин.
Погрузчик не должен двигаться. Если
погрузчик двигается, отрегулируйте
стояночный тормоз.
См. "Регулировка стояночного тормоза",
стр. 233.

Проверка

Каждые 50 часов

Проверка и регулировка

Каждые 2000 часов

Обслуживание/Регулировки

233

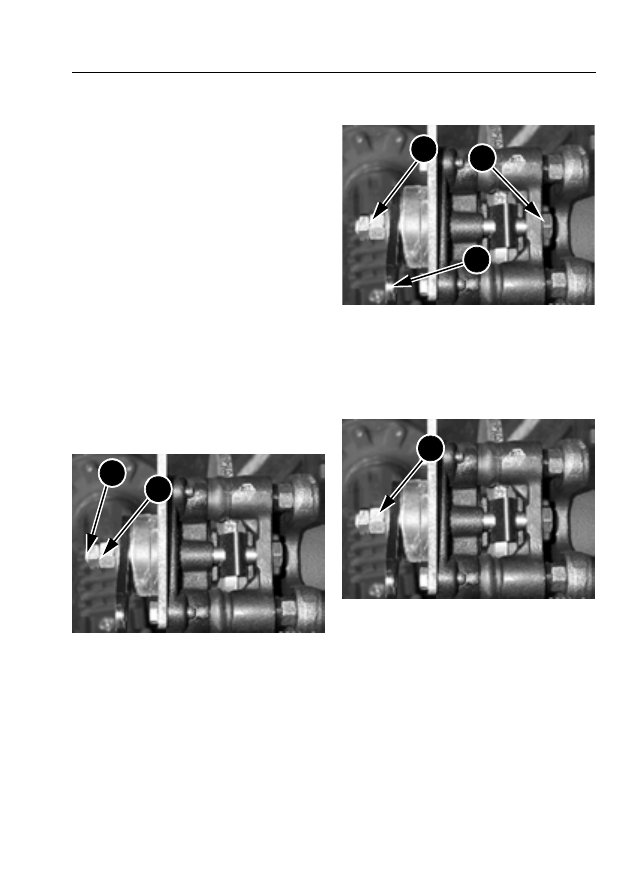

Регулировка стояночного тормоза

Остановите погрузчик на твердой ровной
поверхности со стрелой погрузчика на
высоте 30 см (12 дюймов) над поверхностью
земли. Убедитесь, что блокирующее
устройство стрелы ковша включено.
ДЕЙСТВИЕ 4
Используйте выносные опоры для подъема
задних колес.
ДЕЙСТВИЕ 5
Используйте соответствующие прокладки
под мосты для поддержки задней части
погрузчика, убедившись, что колеса не
касаются земли.

ВНИМАНИЕ:

Убедитесь, что прокладки

под мост способны выдержать общий вес
погрузчика.
ДЕЙСТВИЕ 6
Опустите манипуляторы погрузчика на
землю, выключите двигатель, вытащите
ключ зажигания и выключите стояночный
тормоз.
ДЕЙСТВИЕ 7

PB

Отверните стопорную гайку (1) и гайку
регулировки (2).

ДЕЙСТВИЕ 8

PB

Удерживайте болт (3) и затяните
внутреннюю регулировочную гайку (2) так,
чтобы колодки тормоза находились в полном
контакте с тормозным диском. Убедитесь,
что рабочий рычаг (4) находится в
правильном рабочем положении.
ДЕЙСТВИЕ 9

PB

Ослабьте внутреннюю регулировочную гайку
(2)

на 4-5 витков и убедитесь, что тормозной

диск свободно вращается.

1

2

2

3

4

2

Обслуживание/Регулировки

234

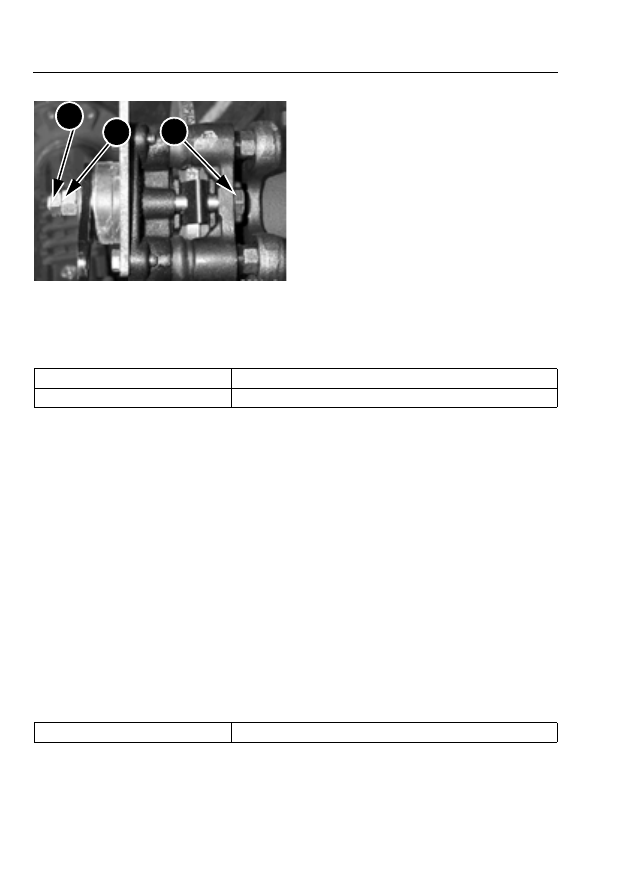

ДЕЙСТВИЕ 10

PB

Подтяните внешнюю стопорную гайку (1) к
внутренней регулировочной гайке (2) и
затяните с усилием от 45 до 55 фунтфута на
дюйм / от 60 до 75 Нм.

ПРИМЕЧАНИЕ:

Убедитесь, что

внутренняя регулировочная гайка (2) не
вращается относительно болта (3).
Запустите двигатель и поднимите погрузчик
на 30 см над землей. Используйте выносные
опоры для подъема задней части
погрузчика.
ДЕЙСТВИЕ 11
Уберите прокладки из-под моста, опустите
погрузчик на землю и выключите двигатель.

Тормозная система

Технические характеристики обслуживания

При необходимости прокачки тормозной
системы обращайтесь к вашему местному
дилеру.

Кабина с защитой при переворачивании/от

падающих предметов (или защитная рама)

Ваш погрузчик имеет кабину (или раму) с защитой при переворачивании/от падающих
предметов.

- ROPS:

Защита при переворачивании

- FOPS:

Защита от падающих предметов.

Идентификационная табличка прикреплена к кабине (или раме) с защитой при
переворачивании/от падающих предметов. См. "Кабина ROPS/FOPS (или рама)", стр. 11 для:

-

Адрес изготовителя

-

Серийный номер кабины с защитой при переворачивании/с защитой от падающих
предметов.

-

Ссылка на требования к эксплуатационным характеристикам отвечает :
ISO 3471/1 1996

Технические характеристики обслуживания

Обслуживание и инспектирование

Проверьте усилие затяжки установочных
болтов и, при необходимости, затяните с
правильным усилием (395 Нм).

Проверьте сиденье оператора и крепление
ремня безопасности. Затяните болты с
соответствующим усилием. Замените
детали, имеющие признаки износа или
повреждения.

2

1

3

Проверка отсутствия утечек

Каждые 10 часов или ежедневно

Прокачивание тормозов

Каждые 500 часов

Инспектирование

Каждые 250 часов

Обслуживание/Регулировки

235

Убедитесь в отсутствии трещин, ржавчины
или отверстий в кабине с защитой при
переворачивании/защитой от падающих
предметов или в других компонентах
конструкции. Время, погода и аварии могут
привести к повреждениям.  Если у вас
возникли сомнения относительно состояния
вашей кабины (или рамы) с защитой при
переворачивании/защитой от падающих
предметов, обратитесь к вашему местному
дилеру.

Повреждения

Если погрузчик переворачивался или кабина
(

или рама) с защитой при

переворачивании/защитой от падающих
предметов подверглась какому-либо другому
типу повреждения, вам необходимо
заменить компоненты защиты при
переворачивании/защиты от падающих
предметов для обеспечения такой же
степени защиты, которая была у вас раньше.
После аварии проверьте следующее
оборудование на предмет повреждения:
-

Кабину (или раму) с защитой при
переворачивании/от падающих предметов.

-

Нижнюю часть основания кабины (или
рамы) с защитой при переворачивании/от
падающих предметов.

-

Сиденье оператора.

-

Систему крепления ремня безопасности.

ВНИМАНИЕ:

Перед последующим

запуском погрузчика в эксплуатацию
убедитесь, что все поврежденные
компоненты кабины (или рамы) с защитой
при переворачиваним/от падающих
предметов были заменены. Обратитесь к
каталогу деталей вашего погрузчика или
обратитесь к местному дилеру.

ПРЕДУПРЕЖДЕНИЕ:

Не

пытайтесь сваривать или
выправлять кабину (или раму) с
защитой при переворачивании/с
защитой от падающих
предметов.

!

ПРЕДУПРЕЖДЕНИЕ:

Не

меняйте каким-либо образом
кабину (или раму) с защитой при
переворачивании/с защитой от
падающих предметов.
Несанкционированное изменение,
такое как сварка, сверление,
резка или добавление
приспособлений, а также
повреждения в результате
столкновений или
переворачивания погрузчика
могут привести к ослаблению
конструкции и снижению уровня
вашей защиты. В случае
переворачивания или каких-либо
повреждений замените кабину
(

или раму) с защитой при

переворачивании/с защитой от
падающих предметов.  Не
пытайтесь ремонтировать ее.

ПРЕДУПРЕЖДЕНИЕ:

При

эксплуатации данного погрузчика
без кабины (или рамы) с защитой
при переворачивании/с защитой
от падающих предметов вы
можете получить серьезную
травму или погибнуть. Снимайте
кабину с защитой при
переворачивании/с защитой от
падающих предметов только для
обслуживания или замены. Не
эксплуатируйте погрузчик со
снятой кабиной (или рамой) с
защитой при переворачивании/с
защитой от падающих
предметов.

ПРЕДУПРЕЖДЕНИЕ:

Не

устанавливайте принадлежности
(

закрепленные или

устанавливаемые иным образом),
которые могут увеличить вес
погрузчика. Это может привести
к серьезным авариям. Не
превышайте максимальный вес,
указанный на идентификационной
табличке кабины (или рамы) с
защитой при переворачивании/с
защитой от падающих
предметов.

!

!

!
