Смазка/Фильтры/Жидкости

200

Замена фильтра на линии возврата гидравлической жидкости

ДЕЙСТВИЕ 1
Опустите ковш погрузчика на ровную
поверхность, включите стояночный тормоз,
выключите двигатель и вытащите ключ
зажигания.
ДЕЙСТВИЕ 2

DSC04810B

ПРИМЕЧАНИЕ:

Вид снизу погрузчика.

Почистите вокруг головки фильтра.
ДЕЙСТВИЕ 3
Установите емкость соответствующего
объема под фильтр, ослабьте фильтр при
помощи ключа для фильтра и затем
отверните его рукой.
ДЕЙСТВИЕ 4
Нанесите тонкий слой масла на новое
уплотнение фильтра.

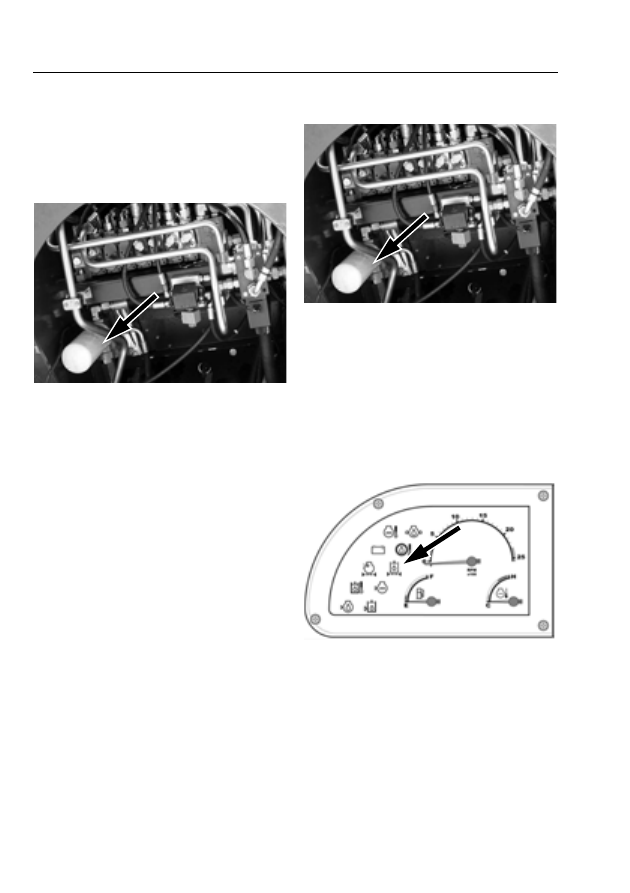

ДЕЙСТВИЕ 5

DSC04810B

ПРИМЕЧАНИЕ:

Вид снизу погрузчика.

Установите новый фильтр. Заверните
фильтр так, чтобы уплотнение вошло в
контакт с головкой фильтра и затяните его
рукой еще на полоборота.

ВНИМАНИЕ:

Не исопльзуйте для

затяжки ключ для фильтра. Излишнее
усилие затяжки может привести к
повреждению уплотнения и фильтра.
ДЕЙСТВИЕ 6

CS98G565

Запустите двигатель, установите его на
нижние холостые обороты и убедитесь, что
предупреждающий о засорении фильтра
индикатор на приборной панели не горит.

ПРИМЕЧАНИЕ:

После использования

погрузчика убедитесь в отсутствии
утечек.

Смазка/Фильтры/Жидкости

201

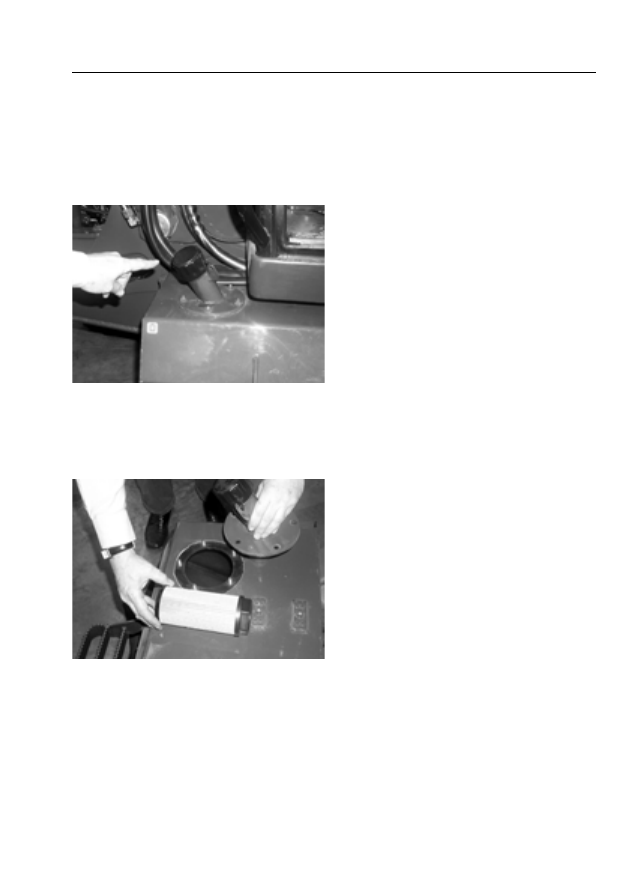

Чистка впускного фильтра

ДЕЙСТВИЕ 1
Опустите ковш погрузчика на ровную
поверхность, включите стояночный тормоз,
выключите двигатель и вытащите ключ
зажигания.
ДЕЙСТВИЕ 2

PN00015

Почистите вокруг трубки фильтра.
ДЕЙСТВИЕ 3
Отверните болты (1) крепящие трубку
фильтра (2), и снимите ее.
ДЕЙСТВИЕ 4

PN00016

Отверните рукой впускной фильтр от
впускной трубки, почистите и просушите его.

ДЕЙСТВИЕ 5
Установите на место, затяните рукой,
избегая повышенных усилий на
гофрированные поверхности.
ДЕЙСТВИЕ 6
Установите новую прокладку. Нанесите
герметик Loctite ‘Для создания прокладок’ №
2

или эквивалентный на обе стороны

прокладки перед ее установкой. Установите
трубку заполнения и затяните болты с
усилием 6 Нм (4,42 фута/фунт).

Смазка/Фильтры/Жидкости

202

Замена гидравлической жидкости

Замена гидравлической жидкости требует ее
систематического слива из основных
компонентов погрузчика (емкость, насосы,
цилиндры, клапаны управления,
гидравлические моторы и масляный
охладитель).
Мы рекомендуем вам проконсультироваться
с вашим местным дилером.

Слив

ПРИМЕЧАНИЕ:

При сливе

гидравлическая жидкость должна
находиться при комнатной температуре.
ДЕЙСТВИЕ 1
Установите погрузчик на ровной
поверхности.
ДЕЙСТВИЕ 2
Опустите ковш погрузчика на землю.
ДЕЙСТВИЕ 3
Убедитесь, что обратная лопата находится в
положении перемещения по дорогам. См.
"

Установка обратной лопаты в положение

движения по дороге", стр. 135. Включите
стояночный тормоз, выключите двигатель и
вытащите ключ зажигания.
ДЕЙСТВИЕ 4

C-40001-05.1-A

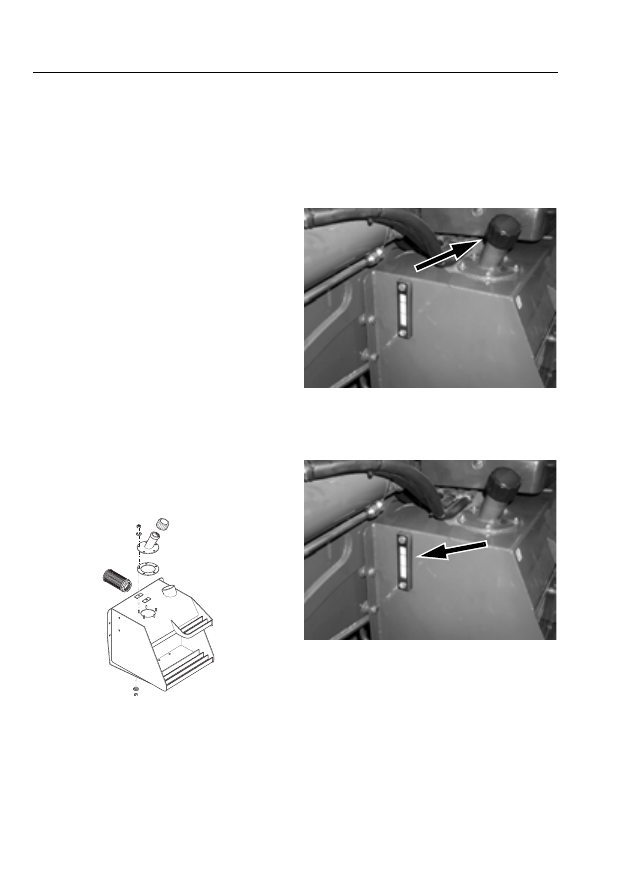

Установите емкость соответствующего
объема под емкость гидравлической
жидкости и снимите крышку заполнения и
дренажную пробку. Выбросьте шайбу. Дайте
жидкости стечь.
ДЕЙСТВИЕ 5
Установите новую шайбу и дренажную
пробку емкости.

ПРИМЕЧАНИЕ:

См. "Замена фильтра на

линии возврата гидравлической жидкости",
стр. 200, если необходимо заменить
фильтр.

Заполнение

ДЕЙСТВИЕ 6

PN00005

Почистите вокруг пробк заполения и
заполните емкость соответствующей
гидравлической жидкостью.

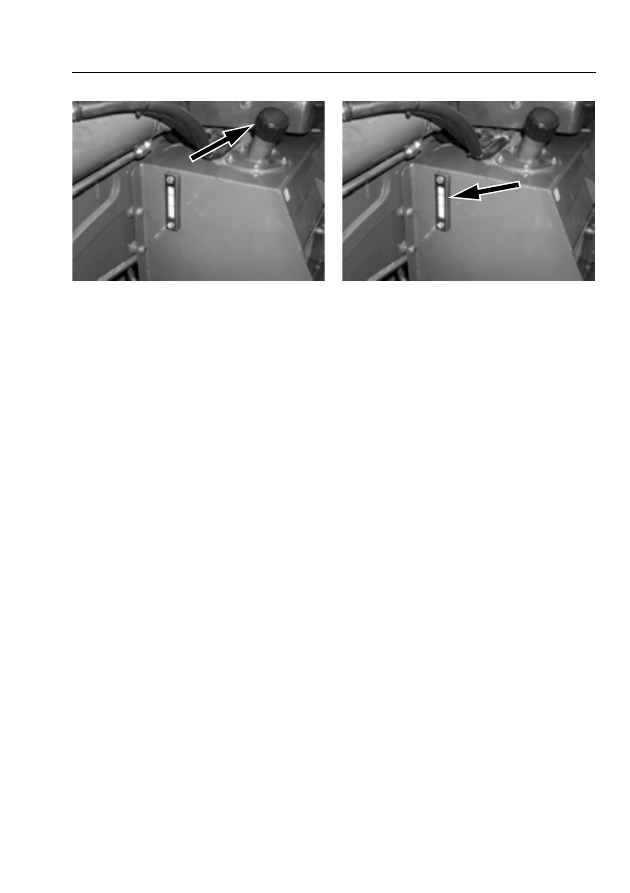

ДЕЙСТВИЕ 7

PN00005

Уровень жидкости должен находиться
посередине смотрового стекла.

Смазка/Фильтры/Жидкости

203

ДЕЙСТВИЕ 8

PN00005

Установите крышку заливной горловины.
ДЕЙСТВИЕ 9
Запустите двигатель. Не трогайте органы
управления в течение 1 или 2 минут, затем
задействуйте в течение 3 или 4 минут
функции навесного оборудования
погрузчика и обратной лопаты.
ДЕЙСТВИЕ 10
Затем снова установите ковш погрузчика
ровно на землю и навесное оборудование
обратной лопаты в положение движения по
дорогам. Выключите двигатель, включите
стояночный тормоз и вытащите ключ
зажигания.

ДЕЙСТВИЕ 11

PN00005

Проверьте уровень. Уровень жидкости
должен находиться посередине смотрового
стекла. При необходимости, долейте
жидкость.
