Органы управления/Приборы/Принадлежности

116

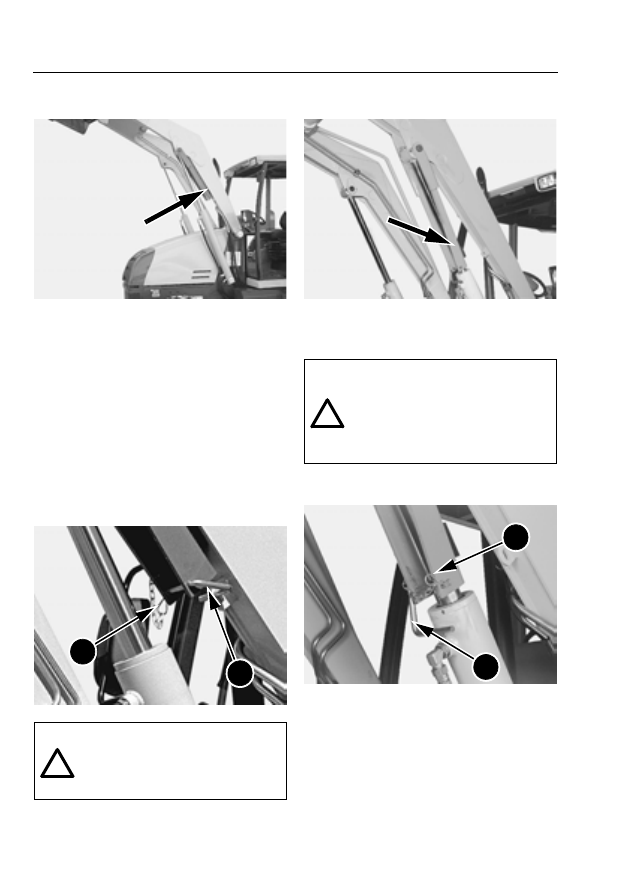

Опорная стойка навесного оборудования погрузчика

CD98F057

Расположенная с левой стороны навесного
оборудования погрузчика, эта
предохранительная опорная стойка
позволяет зафиксировать навесное
оборудование погрузчика в поднятом
положении во время осмотра, обслуживания
или ремонта.

Фиксированное положение

ДЕЙСТВИЕ 1
Полностью поднимите навесное
оборудование погрузчика, выключите
двигатель, включите стояночный тормоз и
вытащите ключ зажигания.
ДЕЙСТВИЕ 2

CK98K008

Снимите стопорный штифт (1) и U-образную
скобу (2).

CD98F068

Установите опорную стойку на шток
гидроцилиндра и установите штифт и
U-

образную скобу в стойку.

Разблокированное положение

ДЕЙСТВИЕ 1

CD98F034

Снимите стопорный штифт (1) и U-образную
скобу (2).

ПРЕДУПРЕЖДЕНИЕ:

Перед

снятием U-образной скобы
следует поддерживать
предохранительную опорную
стойку.

1

2

!

ПРЕДУПРЕЖДЕНИЕ:

Очень

важно установить
предохранительную опорную
стойку при выполнении любых
работ, требующих установки
навесного оборудования в
поднятое положение.

!

1

2

Органы управления/Приборы/Принадлежности

117

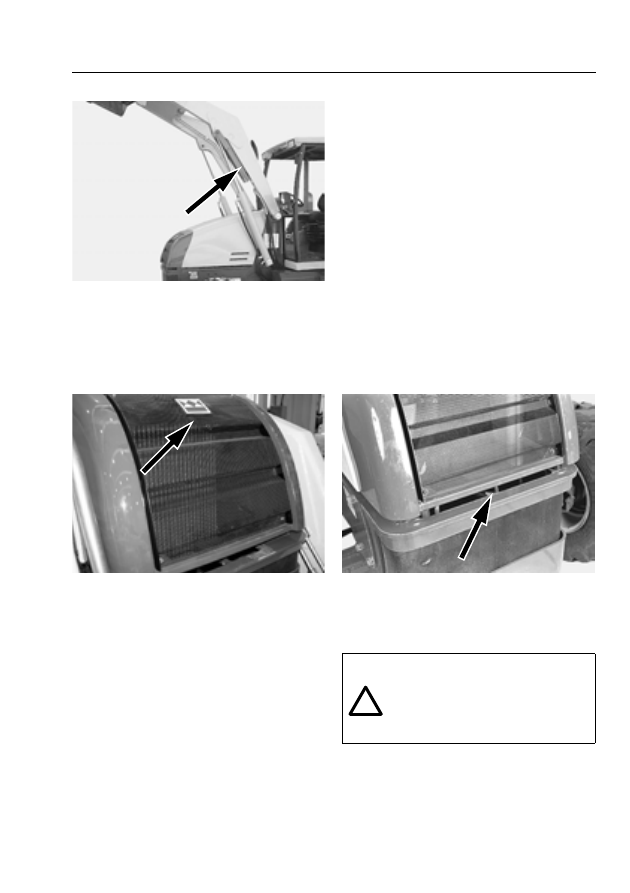

ДЕЙСТВИЕ 2

CD98F057

Поверните стойку к подъемной рукояти и
установите штифт и U-образную скобу в
отверстия в стойке и фиксирующей
проушине.

ДЕЙСТВИЕ 3
Запустите двигатель и опустите навесное
оборудование.

ПРИМЕЧАНИЕ:

Перед опусканием

навесного оборудования погрузчика
убедитесь в том, что капот двигателя
закрыт.

Капот двигателя

DSC05520

Снимите защелку при помощи ключа.

CK98F043

Сдвиньте предохранительную защелку в
сторону для открытия капота двигателя.
Для закрытия капота опустите его и
защелкните капот.

ПРЕДУПРЕЖДЕНИЕ:

Перед

выполнением каких-либо работ по
обслуживанию двигателя следует
обязательно установить
опорную стойку для навесного
оборудования погрузчика.

!

Органы управления/Приборы/Принадлежности

118

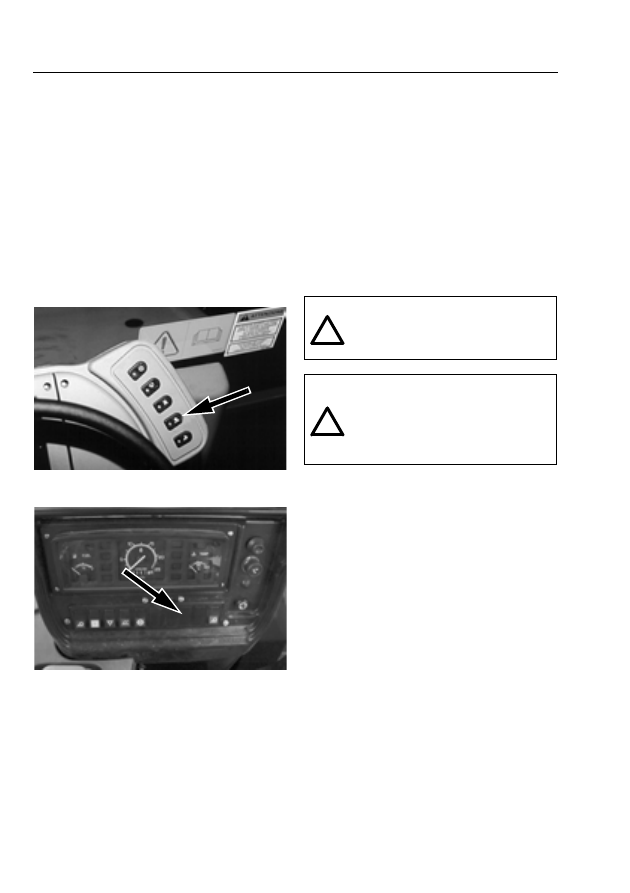

Система управления движением (дополнительно)

Система управления движением улучшает
поведение погрузчика во время движения,
несмотря на тип поверхности, по которой он
перемещается, а также независимо от того,
загружен ковш или нет. Эта система
уменьшает раскачивание вперед и назад при
движении вперед или назад при
перемещении грузов и одновременно
повышает производительность и комфорт
оператора. Она также сводит к минимуму
ударные воздействия, которым может
подвергаться погрузчик.

С кабиной

CP98F014

Без кабины

DSC05602

Нажмите на выключатель. Индикатор
загорится.

ПРИМЕЧАНИЕ:

Стрела погрузчика

может немного подняться или опуститься
при работе управления.

Если система больше не требуется, еще раз
нажмите на выключатель. Индикатор
погаснет.
Когда система управления движением
работает, стрела погрузчика гасит
гидравлические удары во время движения
погрузчика.
Система управления движением не должна
использоваться во время операций точной
установки по уровню или при необходимости
сохранения точного положения ковша
погрузчика.

ВНИМАНИЕ:

Для любых проверок

системы управления движением
обращайтесь к вашему дилеру.

ПРЕДУПРЕЖДЕНИЕ:

Никогда не

пользуйтесь системой
управления движением при
использовании обратной лопаты.

ПРЕДУПРЕЖДЕНИЕ:

Никогда не

пользуйтесь системой
управления движением, если
передние колеса оторваны от
земли. Погрузчик может упасть и
привести к серьезной травме.

!

!

Органы управления/Приборы/Принадлежности

119

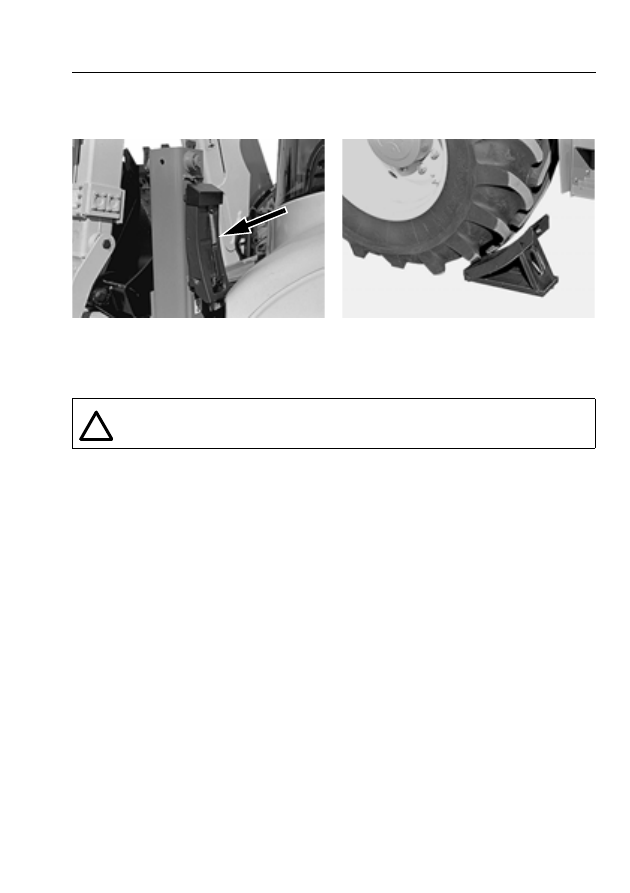

Тормозной башмак колеса (относится к

определенным странам)

CK98K004

Тормозной башмак располагается на правой
выносной опоре (с сиденьем оператора в
положении управления навесным
оборудованием).

CK98K005

Раскройте тормозной башмак и установите
его под колесо.
После использования снова сложите башмак
и установите его в этот корпус.

Инструменты

Погрузчик поставляется со следующим инструментом, помешенным в инструментальный
ящик:
- 1

Пистолет для смазки

- 1

Баллонный ключ

ПРЕДУПРЕЖДЕНИЕ:

При остановке погрузчика на наклонной поверхности

используйте тормозные башмаки для остановки погрузчика (характерно для
некоторых стран).

!
