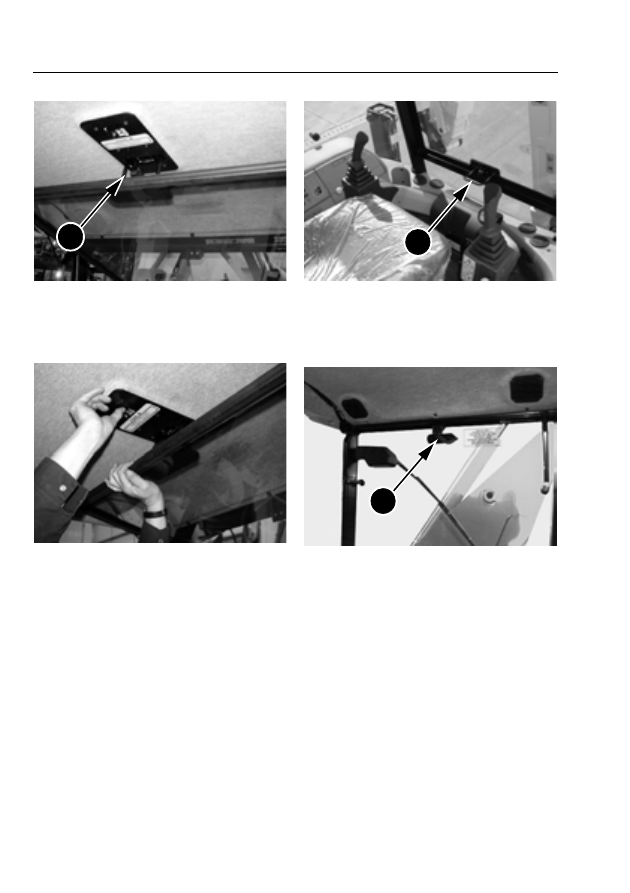

ДЕЙСТВИЕ 2

DSC05516

Потяните нижнюю ручку (2) внутрь и вверх и
закрепите ее на защелке крыши.

Закрытие

ДЕЙСТВИЕ 1

DSC05517

Держите окно и освободите фиксатор на
крыше, потянув его назад.
ДЕЙСТВИЕ 2
Опустите окно вниз так, чтобы оно свободно
висело, поддерживаемое газовыми
кронштейнами.

ДЕЙСТВИЕ 3

TV051180

Потяните ручку (2) вниз для ее фиксации в
нижней защелке. Это приведет к плотному
прижатию верхней части окна к
уплотнителю.
ДЕЙСТВИЕ 4

CP98F026

Поверните ручку (1) для фиксации окна в
закрытом положении.

ВНИМАНИЕ:

Открытие/закрытие

заднего окна возможно только при
установке сервоуправления в рабочее
положение.

2

2

2

1

Органы управления/Приборы/Принадлежности

113

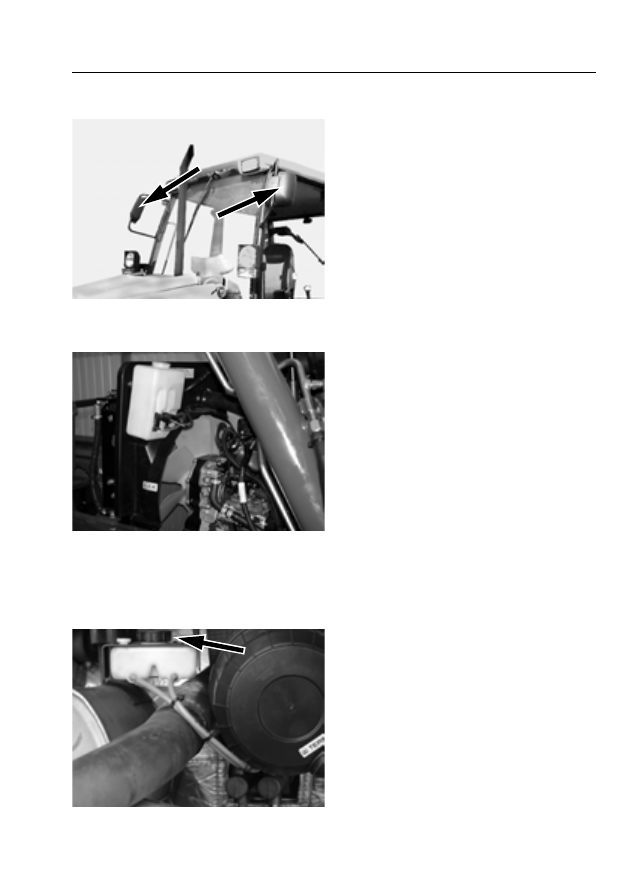

Зеркала заднего вида

CD98F075

Перед движением погрузчика убедитесь в
правильной регулировке зеркал заднего
вида.

Бачок омывателя лобового и заднего стекла

DSC05164

Расположенный слева от двигателя, этот
бачок оборудован электрическим насосом,
который управляется двумя выключателями,

расположенными в кабине оператора. См.
"

Управление стеклоочистителем лобового

стекла (версия с кабиной)", стр. 84 и
"

Управление омывателем лобового стекла

(

версия с кабиной)",  стр. 84.

ПРИМЕЧАНИЕ:

В холодную погоду

добавьте антифриз в воду бачка
омывателя.

ВНИМАНИЕ:

Никогда не включайте

омыватель стекла при пустой емкости
омывателя, так как это может привести к
поломке электрического насоса.

ВНИМАНИЕ:

Перед проверкой бачка

полностью поднимите навесное
оборудование погрузчика и установите
опорную стойку см. "Опорная стойка

Бачок тормозной жидкости - Тормоза ‘Safim’

TV051576

Для заполнения бачка см. "Тормозная
система - ‘Safim’",  стр. 192.

ПРИМЕЧАНИЕ:

Перед заполнением

почистите место вокруг бачка.

ПРИМЕЧАНИЕ:

Используйте

соответствующую тормозную жидкость.
См. "Жидкости и смазочные материалы",
стр. 170.
Метки уровня на бачке показывают уровень
жидкости в бачке. См. "Тормозная система -
‘Safim’",

стр. 192.

Органы управления/Приборы/Принадлежности

114

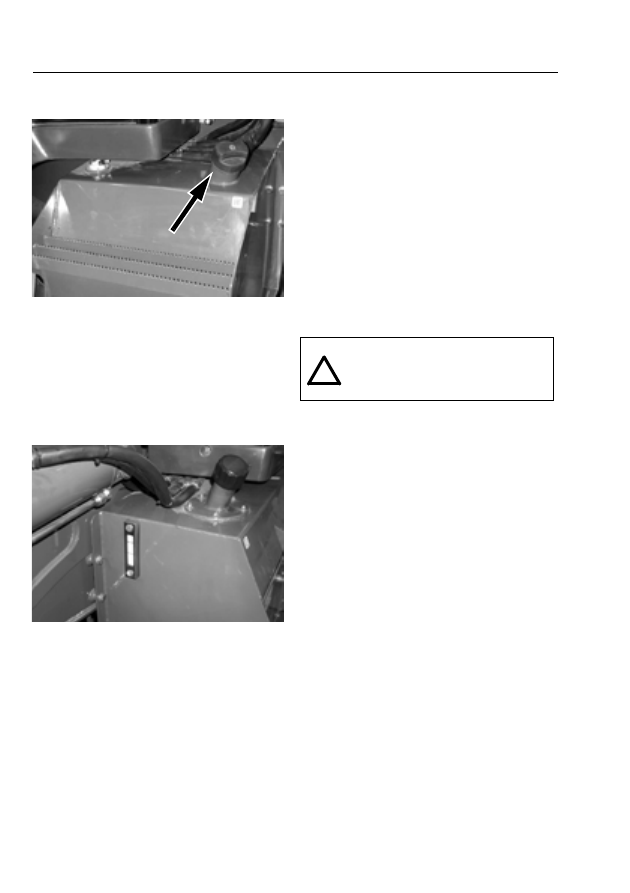

Топливный бак

DSC05496

Расположенный с правой стороны
погрузчика, топливный бак имеет емкость
130

литров (34,2 американских галлона)

ПРИМЕЧАНИЕ:

Перед доливкой топлива

почистите место вокруг заливной
горловины.

ПРИМЕЧАНИЕ:

В холодную погоду

используйте топливо, соответствующее
температуре окружающей среды, см.
"

Жидкости и смазочные материалы",  стр.

170.

ВНИМАНИЕ:

В холодную погоду для

предотвращения конденсации заливайте
топливо в бак по окончании рабочего дня.
При установке крышки топливного бака
убедитесь, что она правильно располагается
в пазах и затем зафиксируйте ее, повернув
до упора.

ПРИМЕЧАНИЕ:

Крышка топливного бака

может запираться на ключ.

Емкость гидравлической системы

PN00005

Для заполнения емкости см.
"

Гидравлическая система",  стр. 199.

ПРИМЕЧАНИЕ:

Перед заполнением

почистите место вокруг емкости.

ВНИМАНИЕ:

Используйте

соответствующую гидравлическую
жидкость.
См. "Жидкости и смазочные материалы",
стр. 170.
При установке крышки емкости убедитесь,
что она правильно располагается в пазах и
затем зафиксируйте ее, повернув до упора
по часовой стрелке.
Смотровое стекло показывает уровень
жидкости в емкости. См. "Гидравлическая
система", стр. 199.

ПРЕДУПРЕЖДЕНИЕ:

Никогда не

заправляйте погрузчик при
работающем двигателе. Не
курите во время заправки.

!

Органы управления/Приборы/Принадлежности

115

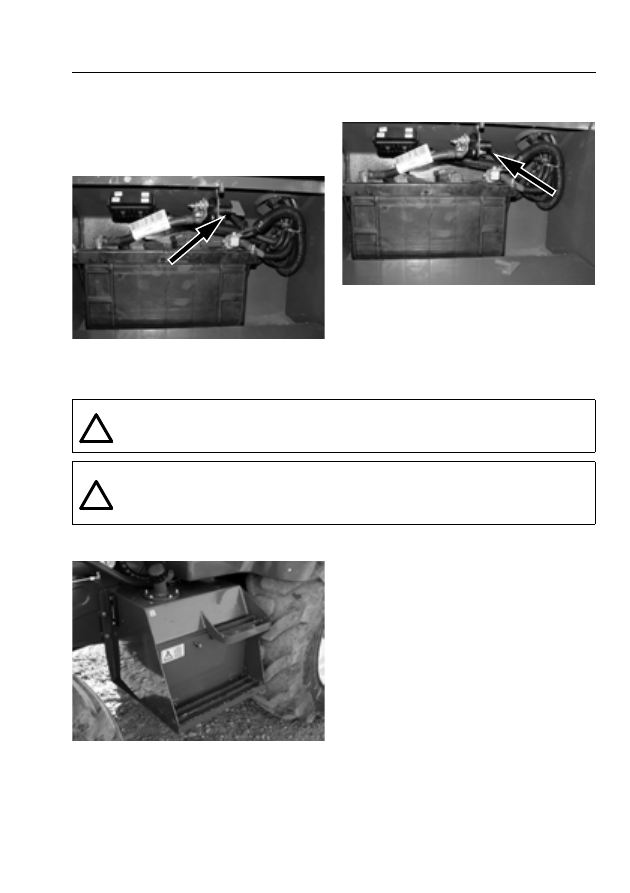

Главный выключатель аккумулятора

Расположенный с левой стороны погрузчика,
главный выключатель аккумулятора
используется для полного отключения
аккумулятора от электросистемы.

DSC05518

Когда ключ главного выключателя
установлен, аккумулятор подключен к
электросистеме погрузчика.

DSC05519

Когда ключ главного выключателя вытащен,
цепь разъединена.

Ящик для аккумулятора

DSC04792

ВНИМАНИЕ:

Перед выполнением

какого-либо обслуживания аккумулятора
см. "Аккумулятор",  стр. 257.

ВНИМАНИЕ:

Вытащите главный ключ

отключения аккумулятора
(

дополнительно) перед выполнением

какого-либо обслуживания аккумулятора.

ПРЕДУПРЕЖДЕНИЕ:

запрещается извлекать ключ главного выключателя

аккумулятора при работающем двигателе. Это может привести к серьезной
поломке электрической системы, включая генератор.

ПРЕДУПРЕЖДЕНИЕ:

Ключ главного выключателя аккумулятора должен

выниматься после каждого рабочего дня, во время обслуживания, при
выполнении работ с электрооборудованием, а также в тех случаях, когда
погрузчик остается без присмотра.

!

!
