Конфигурация SAE - Механическое управление

CK98F038

Левый рычаг управления

стрелой обратной лопаты и

поворотом навесной обратной

лопаты

Этот рычаг имеет пять положений:
Положение (0): Нейтральное
положение/удержание. Это положение
позволяет остановить движение навесного
оборудования. При отпускании
рычага/выключателя, он автоматически
возвращается в нейтральное положение (0)
и навесное оборудование остается в
положении, в котором оно находилось при
остановке движения.

CD98F056

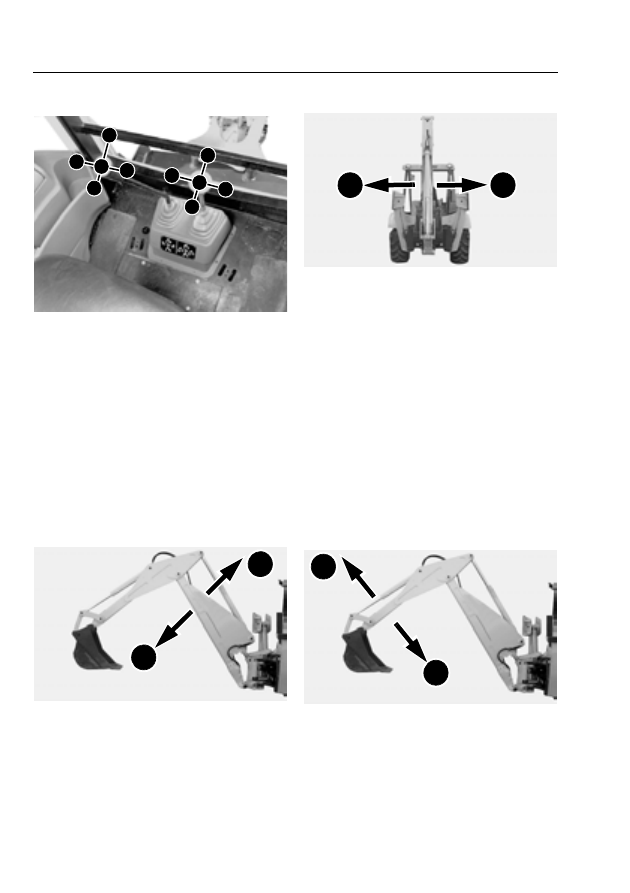

Положение (A): Стрела обратной лопаты
опускается.
Положение (B): Стрела обратной лопаты
поднимается.

CD98F052

Положение (C): Поворот обратной лопаты
влево.
Положение (D): Поворот обратной лопаты
вправо.

Правый рычаг управления

рукоятью и ковшом обратной

лопаты

Этот рычаг имеет пять положений:
Положение (0): Нейтральное
положение/удержание. Это положение
позволяет остановить движение навесного
оборудования. При отпускании
рычага/выключателя, он автоматически
возвращается в нейтральное положение (0)
и навесное оборудование остается в
положении, в котором оно находилось при
остановке движения.

CD98F056

Положение (E): Выдвижение рукояти
обратной лопаты.
Положение (F): Втягивание рукояти
обратной лопаты.

E

F

G

H

0

A

B

C

D

0

B

A

D

C

E

F

Органы управления/Приборы/Принадлежности

105

CD98F056

Положение (G): Ковш обратной лопаты
копает грунт (заполняется).
Положение (H): Ковш обратной лопаты
опорожняется.

Педаль управления

выдвижной рукоятью/

дополнительным

гидравлическим

оборудованием (если имеется)

Механическое управление

CP98F018

Сервоуправление

TV051181

Все модели

DCP0084

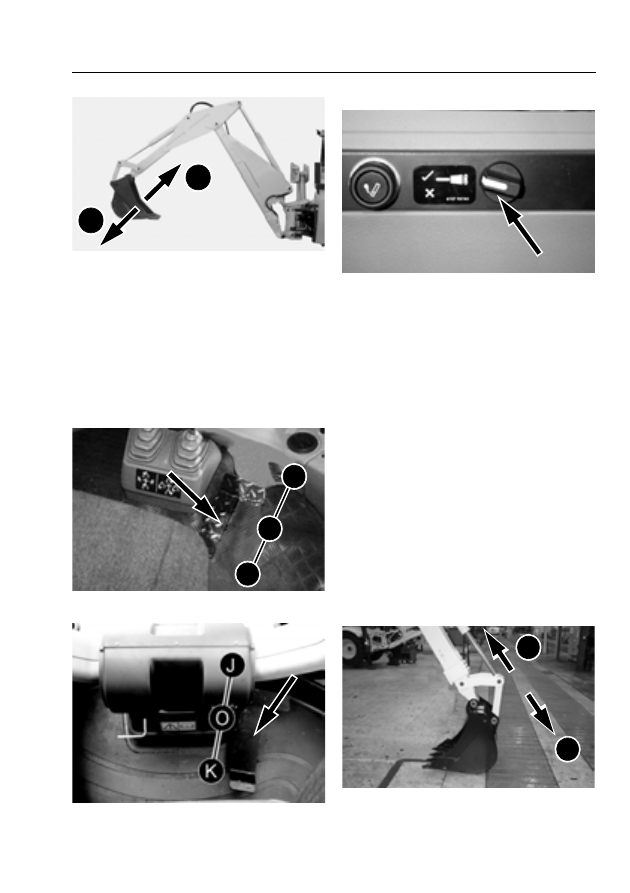

Для работы с выдвижной рукоятью
используйте поворотный выключатель на
боковой консоли для выбора символа "Х".
Для управления дополнительным
гидравлическим оборудованием выберите
навесное оборудование в виде
гидравлического молота.
Данная педаль имеет три положения:
Положение (0):Нейтральное положение Это
положение позволяет остановить движение
выдвижной рукояти/работу дополнительного
гидравлического оборудования
Положение (J): Выполнение выдвижения
рукояти или работа дополнительного
гидравлического оборудования.
Положение (К): Втягивание выдвижной
рукояти.
Перед использованием этой педали
убедитесь, что выдвижная рукоять
механически разблокирована. См.
"

Установка погрузчика в положение работы

обратной лопаты", стр. 131.

DCP0087

H

G

0

J

K

J

K

Органы управления/Приборы/Принадлежности

106

Управление выносными опорами

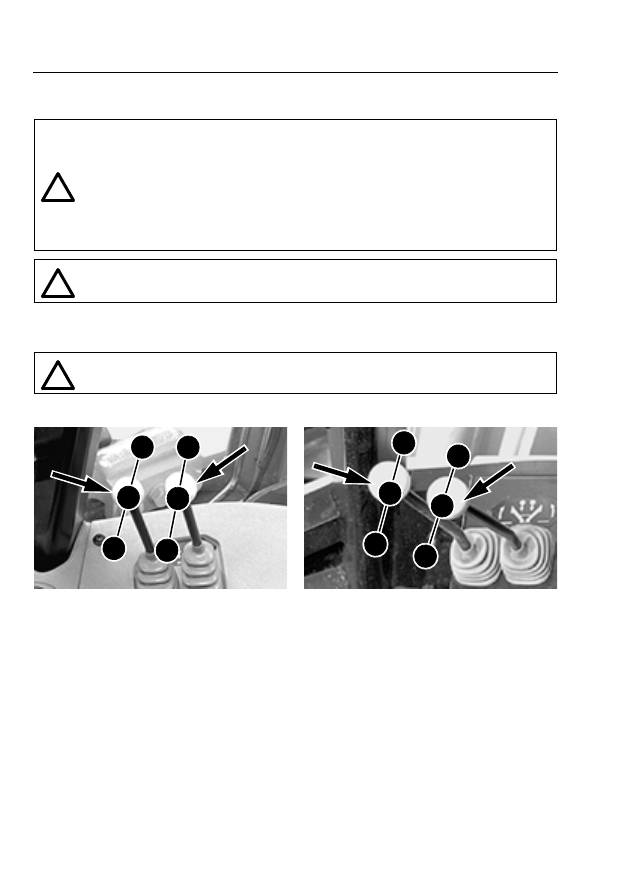

ВНИМАНИЕ:

При любом использовании обратной лопаты погрузчик должен

устанавливаться на выносные опоры.

ПРИМЕЧАНИЕ:

Две наклейки поясняют работу органов управления.

CK99E014

Управление выносными опорами (версия
со сдвинутой (смещенной) обратной
лопатой)

CK98F039

Управление выносными опорами (версия
с установленной по центру (осевой)
обратной лопатой)

ПРЕДУПРЕЖДЕНИЕ:

Любое неуправляемое движение погрузчика может

привести к несчастному случаю. Перед поворотом сиденья оператора в
рабочее положение для работы с обратной лопатой очень важно установить
рычаг управления направлением движения и рычаг переключения скоростей
(

погрузчики с синхронизатором движения) или рычаг управления трансмиссией

(

погрузчики с переключением передачи при включенном сцеплении) в

нейтральное положение, установить погрузчик на стояночный тормоз и
заблокировать органы управления навесным оборудованием погрузчика (если
имеются).

ПРЕДУПРЕЖДЕНИЕ:

Перед использованием органов управления выносными

опорами убедитесь в правильной регулировке сиденья оператора в положении
управления обратной лопатой.

ПРЕДУПРЕЖДЕНИЕ:

Перед перемещением выносных опор убедитесь, что в

зоне перемещения опор никого нет.

!

!

!

0

L

M

0

N

P

0

L

M

0

N

P

Органы управления/Приборы/Принадлежности

107

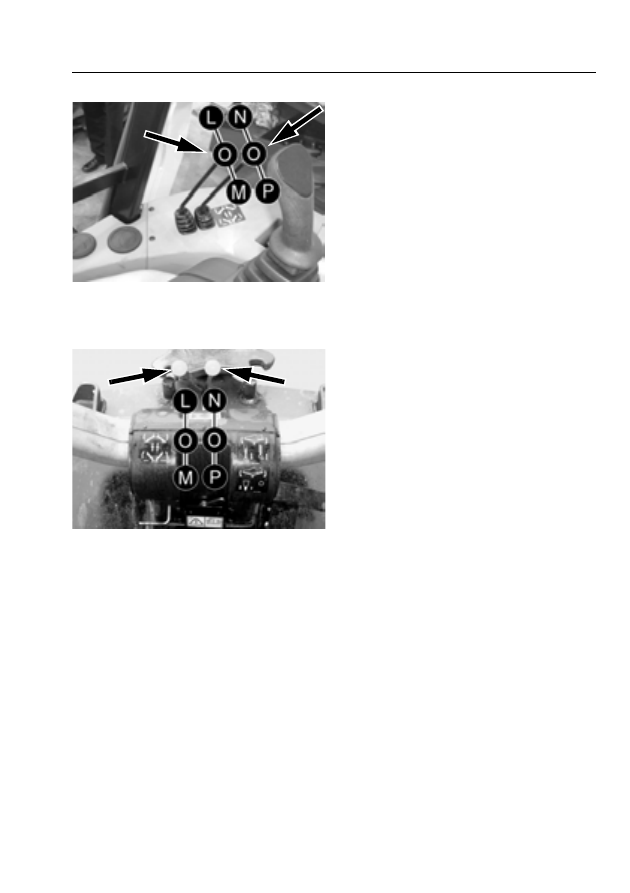

TV051135

Органы управления выносными опорами
(

версия сервоуправления обратной

лопатой) с кабиной

TV051573

Органы управления выносными опорами
(

версия сервоуправления обратной

лопатой) без кабины

Левый рычаг управления

левой выносной опорой

Этот рычаг имеет три положения:
Положение (0): Нейтральное положение.
Это положение останавливает движение
левой выносной опоры. При отпускании
рычаг автоматически возвращается в
нейтральное положение (0) и левая
выносная опора перестает подниматься или
опускаться.
Положение (L): Левая выносная опора
опускается.
Положение (M): Левая выносная опора
поднимается.

Правый рычаг управления

правой выносной опорой

Этот рычаг имеет три положения :
Положение (0): Нейтральное положение.
Это положение останавливает движение
правой выносной опоры. При отпускании
рычаг автоматически возвращается в
нейтральное положение (0) и правая
выносная опора перестает подниматься или
опускаться.
Положение (N): Правая выносная опора
опускается.
Положение (P): Правая выносная опора
поднимается.

ПРИМЕЧАНИЕ:

Для одновременного

подъема или опускания выносных опор
используйте оба рычага одновременно.

ВНИМАНИЕ:

Перед движением погрузчика

или перед использованием его навесного
оборудования убедитесь, что выносные
опоры полностью подняты.

ВНИМАНИЕ:

Во время движения по

дорогам выносные опоры должны быть
полностью подняты. См. "Движение по
дороге", стр. 152.
