2

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Настоящая Гарантия относится исключитель-

но к погрузчикам с резиновыми гусеницами ASV,
выпускаемым компанией ASV, Inc. и является
равносильной всем иным прямым или косвенным
гарантиям. Ни одно физическое или юридическое
лицо либо дилер не уполномочено давать какие-
либо иные гарантии и брать на себя иную ответ-
ственность от имени  ASV, Inc. гарантия на по-
грузчики с резиновыми гусеницами ASV распро-
страняется на первоначального покупателя, одна-
ко остающаяся в силе гарантия может передавать-
ся другой стороне

Компания ASV Inc. дает гарантию только для

изделий, которые она производит или продает, и
не дает гарантии того, что изделия других компа-
ний будут нормально работать и не вызовут по-
вреждений во время работы на погрузчике с рези-
новыми гусеницами. ASV не несет ответственно-
сти за непрямые, случайные и косвенные повреж-
дения.

Компания ASV обязуется починить бесплат-

но для обладателя гарантии любую деталь с де-
фектом материала или качества изготовления, а
также возместить соответствующие трудозатраты.
Работа по гарантии производится официальным
дилером или представителем ASV. Владелец обя-
зуется доставить машину официальному дилеру
или представителю.

Компания ASV не возмещает расходы, свя-

занные с транспортировкой, арендой и неудобст-

вами. Компания ASV сохраняет за собой право
осмотра детали перед тем, как принять решение,
касающееся претензии по гарантии.   Компания
ASV не обязана ни при каких обстоятельствах
выплачивать компенсации, превышающие заку-
почную цену детали.

Бланк гарантии заполняется в день покупки

дилером и покупателем. Дилер отправляет этот
бланк компании ASV Inc. (по почте или по адресу
www.asvi.com) как можно скорее во избежание
каких-либо задержек с гарантийными реклама-
циями.

Сроки действия гарантии следующие:

1. Для погрузчика с резиновыми гусеницами,

приобретенного розничным клиентом: 1 год
со дня покупки без ограничений по часам.

2. Для арендуемых машин: 1 год со дня первой

аренды без ограничений по часам.

3. Для аккумуляторов: 6 месяцев со дня прода-

жи и замена 50% на оставшиеся 6 месяцев.

4. Для частей и комплектующих, установленных

дилером: 90 дней.

5. Двигатель: на дизельный двигатель Perkins

распространяется иная гарантия, чем гаран-
тия ASV, подробнее см. отдельную информа-
цию о гарантии на двигатель.

6. Стандартные погрузчики с резиновыми гусе-

ницами имеют гарантию 24 месяца или 1000

часов работы со дня продажи первому вла-
дельцу; гусеницы распределяются пропор-
ционально после первых 300 часов.

Гарантия аннулируется в следующих случаях:

a. Несоблюдение правил технического обслу-

живания либо порядка работы, рекомендуе-
мых Руководством оператора.

b. Ремонт, производимый иным лицом, чем

официальный дилер или представитель ком-
пании ASV.

c.

Использование неподходящей жидкости для
гидросистемы.

d. Неправильное обращение, использование не

по назначению, халатность или неправильное
регулирование, авария либо неправильное
применение.

e.

Любое изменение и удаление частей без раз-
решения компании ASV, Inc.

f.

Удаление или искажение идентификационно-
го номера изделия (PIN).

g. Превышение полной массы машины.

Никаких иных гарантий, прямых или косвенных,

предписанных законом и пр., в том числе, на товарное
состояние и годность для определенных целей, компа-
ния  ASV, Inc. не предоставляет.

3

ВСТУПЛЕНИЕ

Благодарим Вас за приобретение погрузчика
с резиновыми гусеницами марки ASV. С по-
мощью этой машины Вы сможете выполнять
различные задачи быстрее и эффективнее, чем
с любой другой машиной таких же габаритов.

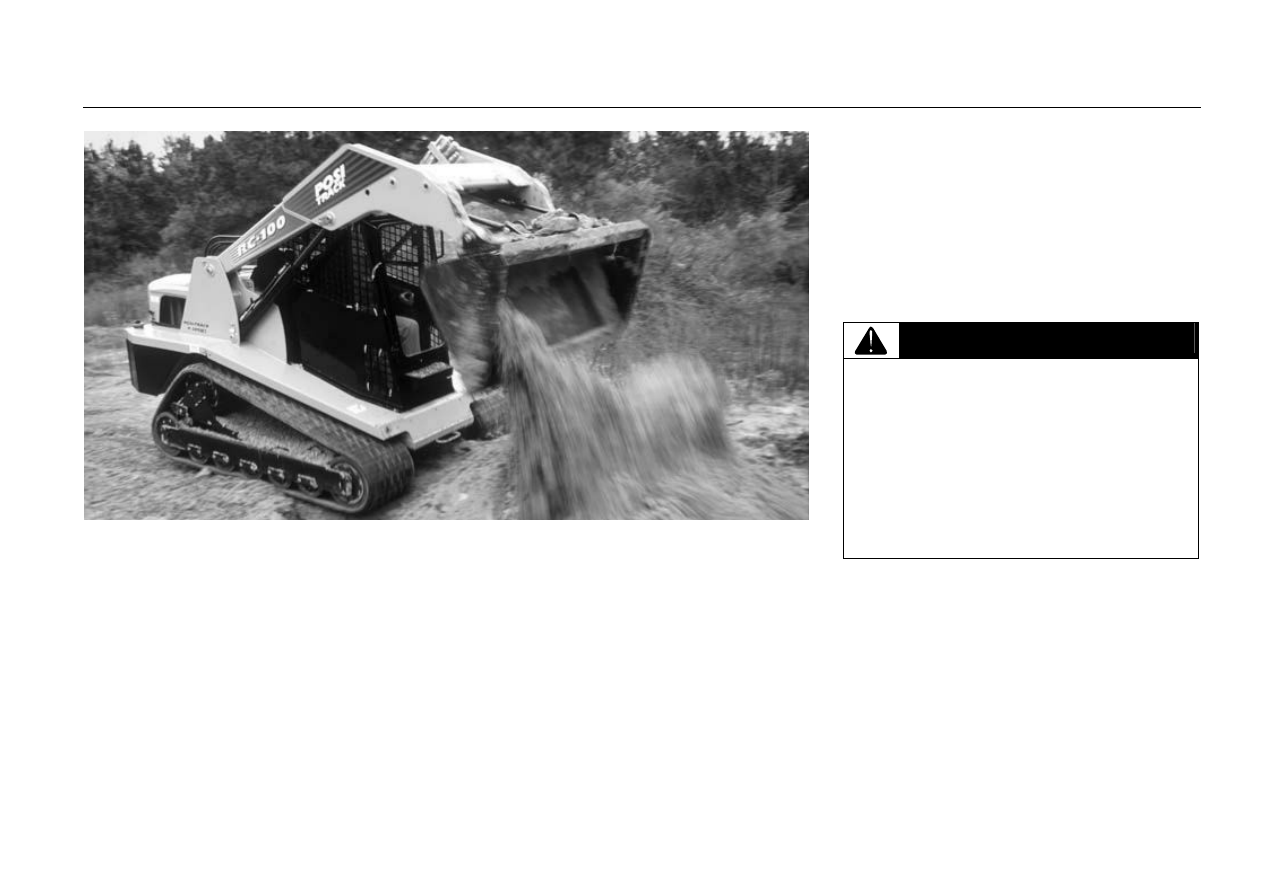

PT-100 – компактная и маневренная машина,
способная работать на сильнопересеченной и
труднопроходимой местности.  Она отличаются
высокой безопасностью, однако безопасная ра-
бота требует также осторожности и вниматель-
ности со стороны  оператора.

Существует множество опасностей, с которыми
можно столкнуться при управлении таким вез-
деходом, как PT-100. Принимая во внимание
этот факт, каждый оператор обязан прочитать и
полностью усвоить данное руководство, прежде
чем приступить к управлению машиной. Несо-
блюдение процедур и предостережений, содер-
жащихся в данном руководстве, может привести
к поломке машины, увечьям или летальному
исходу.

На момент издания вся информация, фотогра-
фии и чертежи являются верными с техниче-
ской точки зрения.

Ориентация машины

В настоящем руководстве повсюду присутству-
ют слова «передний», «задний», «левый» и
«правый». Их следует рассматривать с позиции
оператора, сидящего в кабине.

ВНИМАНИЕ

В настоящем руководстве встречаются сло-

ва «Внимание», «Осторожно» и «Приме-
чание» для того, чтобы выделить важную
информацию. Слово ВНИМАНИЕ указывает
на информацию, касающуюся личной безо-
пасности. Слово ОСТОРОЖНО обозначает
небезопасные действия, которые могут при-
вести к повреждению машины. Слово При-
мечание указывает на дополнительную ин-
формацию, требующую особого внимания.

4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИН

Общие габариты

PT-100

Высота до крыши кабины:

2023 мм

Клиренс:

356 мм

Макс. высота подъема, по оси шарнира

ковша

3175 мм

Длина ходовой части

2293 мм

Длина машины без ковша:

2985 мм

Длина машины с ковшом

3760 мм

Ширина машины

1753 мм

Характеристики гусеницы

Ширина гусеницы:

457 (508) мм

Длина опорной поверхности гусеницы:

1842 мм

Масса машины

Отгрузочный вес без ковша:

4173 кг

Рабочая масса с ковшом:

4604 кг

Удельное давление на грунт:

24 кПа

Площадь опорной поверхности

1,68 м2

Технические характеристики могут изменяться без уведомления.

Стандарты SAE J818 определяют рабочую производительность колесных по-

грузчиков с задней разгрузкой (50%опрокидывающая нагрузка) и гусеничных по-
грузчиков (35% опрокидывающая нагрузка). Стандарты для машин с упругой под-
веской и машин с резиновыми гусеницами отсутствуют.

Двигатель

PT-100

Модель:

Perkins 1104C-44Т

Тип:

4-цилиндровый, дизельный

Рабочий объем:

4,4 л

Мощность, л.с.,2800 об/мин:

99,5 л.с. / 74 кВт

Крутящий момент (макс.):

412 Нм

Рабочие характеристики

Рабочая нагрузка:

Опрокидывающая нагрузка 35%:

Опрокидывающая нагрузка 50% :

1207 кг
1724 кг

Ходовая скорость (низкая/высокая), макс.:

8/16 км/ч

Дополнительный гидравлический насос

Низкий расход, макс.:

76 л/мин

Высокий расход, макс.:

144 л/мин

Давление:

22737 кПа

Заправочные емкости

Топливный бак:

98 л

Гидробак*:

76 л

Охлаждающая жидкость двигателя*:

12 л

Моторное масло с фильтром*:

8 л

* При замене/доливке этих смазок/жидкостей рекомендуется использовать
лицензионную продукцию компании  ASV от Вашего дилера ASV.

5

ЭТИКЕТКИ И ПРЕДУПРЕЖДАЮЩИЕ НАДПИСИ НА МАШИНЕ

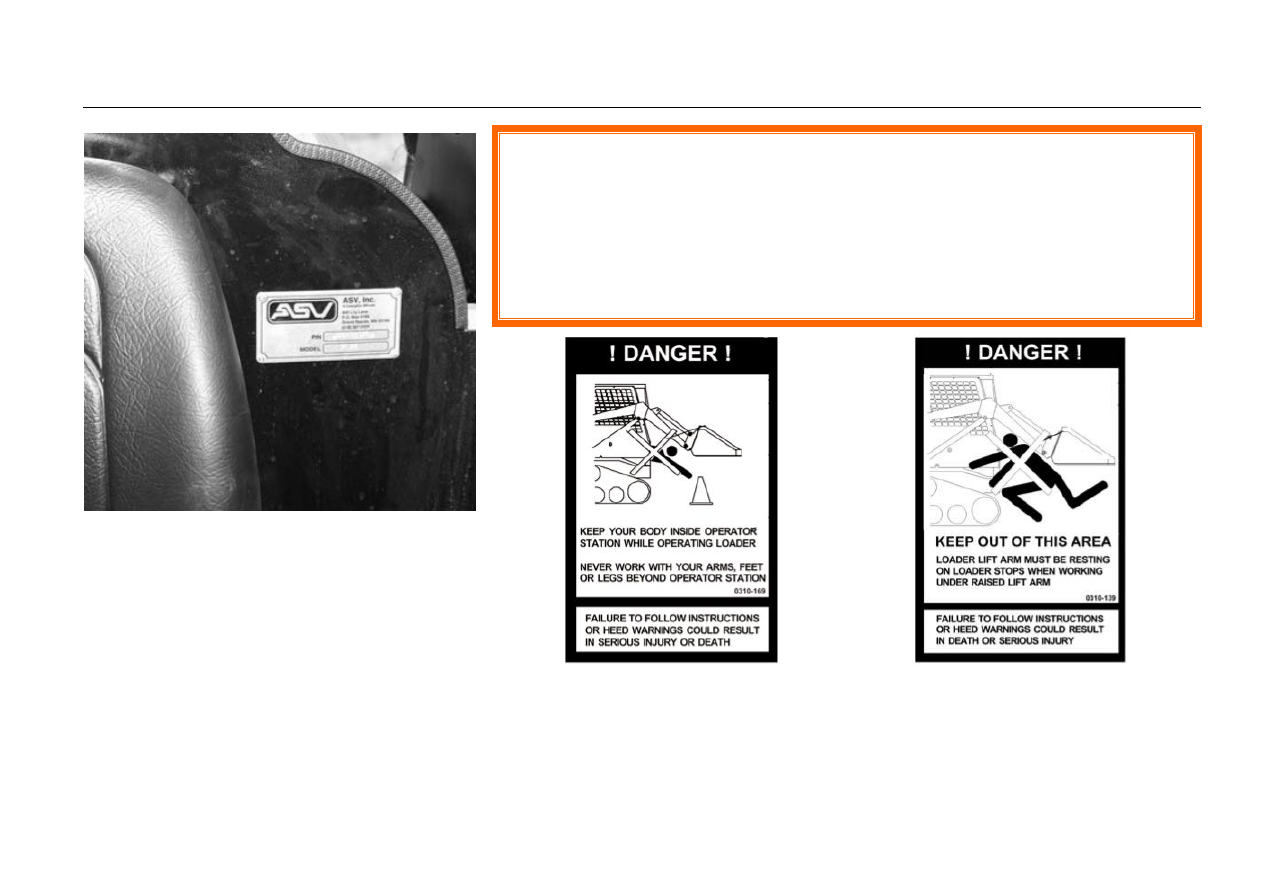

Идентификационный номер изделия

Идентификационный номер машины расположен на
левой стороне теплового экрана, рядом с сиденьем
(см. выше). Всегда предоставляйте идентификаци-
онный номер, когда договариваетесь с дилером на-
счет деталей, обслуживания, гарантии или комплек-
тующих. Если идентификационный номер не пре-
доставляется, претензии по гарантии не рассматри-
ваются.

Указания по работе

1.  Перед началом эксплуатации машины прогрейте двигатель.
2.  Перевозите грузы на низкой высоте. Осуществляйте погрузку, разгрузку и повороты на

ровной местности.

3.  При движении на уклонах направляйте более тяжелую часть машины вверх.
4.  Не допускается наличие пассажиров внутри машины и на ней.
5.  Никогда не используйте рабочий орган в качестве рабочей платформы.

Несоблюдение настоящих требований может привести к повреждению машины, увечьям или смерти.

!ОПАСНОСТЬ!

Всегда находитесь на рабочем месте оператора.

Не высовывайте руки и ноги из операторской кабины.

Несоблюдение настоящих требований может привести к серьез-

ным увечьям или летальному исходу.

!ОПАСНОСТЬ!

ИЗБЕГАЙТЕ НАХОЖДЕНИЯ В ЭТОЙ ЗОНЕ.

При работе под подъемным рычагом подъемный рычаг погрузчика

должен находиться на упорах.

Несоблюдение настоящих требований может привести к серьез-
