TATRA T815. Снятие и установка передней фары

1. Причины снятия и установки




   1. Механическое повреждение фары.

   2. Фару нельзя отрегулировать.

б) Технические условия

1. После замены передней фары необходимо произвести проверку и регулировку фары с помощью электронного прибора (реглоскопа) или измерительной стенки.

2. Освещение от передней фары должно удослетворять установленным техническим условиям.

3. Должна правильно функционировать возможность регулировки по сторонам и по высоте.

4. Присоединение электрических проводов слегка смазать пластической смазкой.

в) Порядок снятия

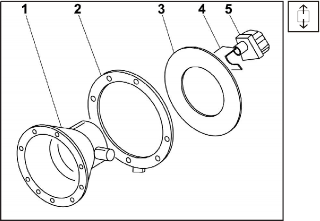

Рис. 15.57 Патрон с электрокорректором -

снятие

1. Выключить выключатель "массы".

2. Демонтировать оптический вкладыш в соответствии с установленным порядком действий (См. Подглава 15.5.5).

3. С электрических проводов демонтировать цоколь лампочек, ослабить водонепроницаемый проходной изолятор и вытащить заднюю деталь оптической параболы 1.

4. Демонтировать задний колпак фары.

5. Демонтировать кронштейн мотора 4 вместе с мотором электроконнектора 5.

6. Демонтировать патрон 2 вместе с уплотнением 3 с бампера автомобиля.




   г) Порядок установки




   1. На бампер с помощью шести болтов привинтить патрон 2 с уплотнением 3.

   2. Установить кронштейн мотора 4 с мотором электроконнектора 5.

   3. Установить задний колпак фары.

   4. Через отверстие в бампере для фары просунуть электрические провода перед автомобилем. Провода вставить через отверстие в заднюю деталь оптической параболы 1.

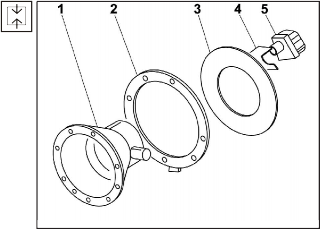

      Рис. 15.58 Патрон с электрокорректором -

      установка




   5. Согласно обозначению установить на провода цоколи лампочек.

   6. Установить оптический вкладыш в соответствии с установленным порядком действий (15.5.5).
