TATRA T815. Снятие и установка выключателя “массы”

1. Причины снятия




   1. Механический выключатель “массы” является функционально очень надежной частью зарядной системы автомобиля. Его замена обычно производится при механическом повреждении, особенно при чрезмерном износе (обгорании) контактов контактора.

б) Технические условия

1. После замены контактов выключатель должен правильно работать, с минимальным контактным сопротивлением на замкнутых контактах выключателя “массы”.




   в) Порядок снятия




   Примечание:

   Во время снятия выключателя “массы” автомобиля обращать внимание на увеличенную опасность от коротких замыканий, работник может обжечь себя или вызвать пожар автомобиля.






   1. Отключить выключатель “массы”, поворачивая рукоятку выключателя налево до горизонтального положения.

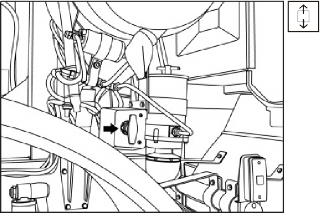

      Рис. 15.44 Выключатель “массы” - снятие 1

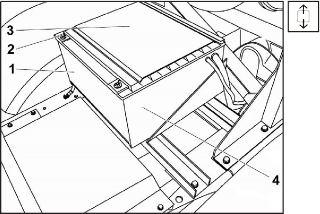

      Рис. 15.45 Ящик батарей - снятие




   2. Освободить барашковые гайки 2,

      демонтировать верхнюю крышку 3 ящика 1.

   3. Снять зажим кабеля 1 (См. Рис. 15.43) между корпусом и минусовым (–) полюсом левой батареи и обезопасить зажим таким образом, чтобы не было возможности коснуться к выводу батареи (напр., изолировать или фиксировать бечевкой).




   4. С рукоятки выключателя 3 вынуть фиксирующий штырь 2, снять рукоятку 3.

   5. Отвинтить четыре болта 4 крепления кожуха

      1, снять кожух.

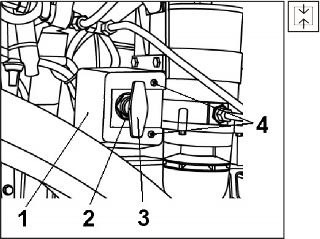

      Рис. 15.46 Выключатель “массы” - снятие




   6. Освободить скобы кабелей, демонтировать гайки 2, вынуть кабели 1 из корпуса выключателя 3.

   7. Демонтировать гайку 5, снять корпус выключателя 3 с кронштейна 4.

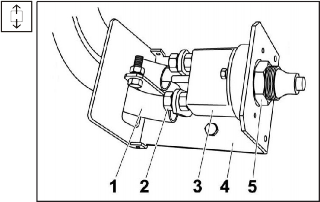

Рис. 15.47 Выключатель “массы” I - снятие

г) Порядок установки

1. Новый выключатель 3 вставить в кронштейн

   4 и закрепить с помощью гайки 5.

2. Установить кабельные наконечники кабелей 1 на выводы выключателя 3, завинтить и затянуть гайки 2.

3. Затянуть скобы кабелей.






   Рис. 15.48 Выключатель “массы” I -

   установка

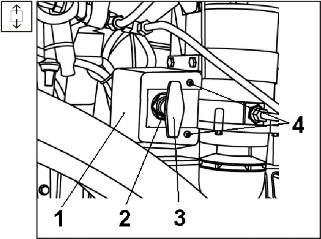

   Рис. 15.49 Выключатель “массы” -

   установка






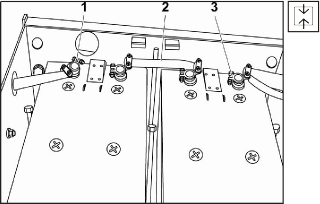

   Рис. 15.50 Заземляющий проводник -

   установка




4. Насадить рукоятку выключателя 3 и закрепить фиксирующим штырем 2, рукоятку 3 повернуть в положение выключено.

5. Насадить кожух 1 и закрепить болтами 4.




6. Насадить скрепляющий зажим 1 на “ -”

   вывод левой батареи и слегка затянуть.

7. Поверхность наконечников кабелей и гаек слегка смазать пластической смазкой.

8. Включить выключатель “массы”.

9. Правильное функционирование нового выключателя “массы” проверить, напр., включением освещения, при этом переключении рукоятки освещение погаснет. При включенном выключателе рукоятка управления находится в вертикальном положении, при выключенном положении – в горизонтальном.

10. Выключить выключатель “массы”.

11. Установить крышку ящика батарей (См.

Подглава 15.5.3).
