TATRA T815. Снятие и установка дверей

а) Причины снятия

1. Объем повреждения дверей мешает их правильной эксплуатации.




   б) Технические условия






   1. Ограничить предписанный периферный люфт дверей.

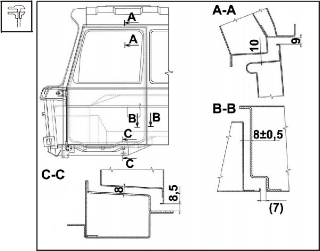

      Рис. 13.47 Предписанный периферный люфт дверей






   2. Для ограничения люфта использовать ограничительные прокладки.




   Легенда: Р - места расположения ограничительных прокладок

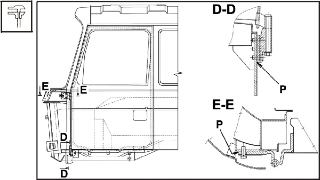

   Рис. 13.48 Места расположения ограничительных прокладок




   в) Порядок снятия двери




   1. Снять зеркало заднего вида в соответствии с установленным порядком действий, приведенным в: (См. Подглава 13.5.3).






   2. Отвинтить болты 2 и снять крышку петли двери 1.

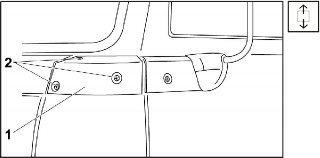

      Рис. 13.49 Крышка петли двери






   3. Прикрыть дверь на одну треть, отвинтить гайки 5, вынуть ось ограничителя 3 и отсоединить тормоз двери 4 с передней колонки кабины.

   4. С внутренней стороны двери отвинтить болты 6 с пружинными шайбами и снять прокладку болтов 7.

   5. С наружной стороны двери отвинтить болты 1 с пружинными шайбами и снять прокладку болтов 2.

   6. Снять дверь с передней колонки кабины вместе со всеми частями петель двери.

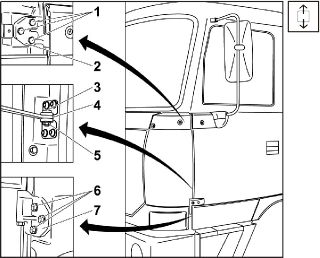

   Рис. 13.50 Передняя дверь - снятие




   г) Порядок установки дверей




   1. Приложить дверь к передней колонке таким образом, чтобы отверстия для болтов 1 и 6 в неподвижной части петель двери совпадали с прижимными отверстиями в передней колонке кабины.

   2. Закрепить дверь с наружной стороны с помощью болтов 1, пружинных шайб и прокладки болтов 2, и с внутренней стороны с помощью болтов 6, пружинных шайб и прокладки болтов 7.

   3. Ограничить предписанный периферный люфт дверей в соответствии с: (См. Рис. 13.47) и (См. Рис 13.48).

   4. Проконтролировать работу открытия и закрытия двери.

   5. Закрепить тормоз двери 4 к передней колонке кабины с помощью оси ограничителя 3 и гайки 5.

   6. Проконтролировать работу тормоза двери 4.

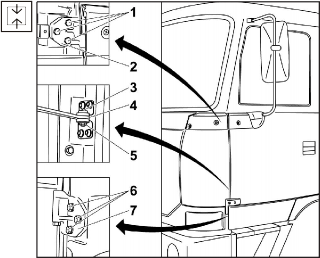

      Рис. 13.51 Передняя дверь - установка




   7. Приложить крышку петли двери 1 к кабине и закрепить ее болтами 2.

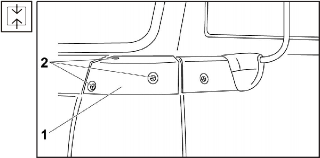

      Рис. 13.52 Крышка петли двери - установка




   8. Установить зеркало заднего вида в соответствии с установленным порядком действий, приведенным в: (См. Подглава 13.5.3).
